Электродвигатель ВА 250 S6

Электродвигатель ВА 250 S6 — это трёхфазный взрывозащищённый асинхронный двигатель на 45 кВт, специально разработанный для безопасной эксплуатации во взрывоопасных зонах категории II. Он обеспечивает надёжный привод насосов, вентиляторов и другого оборудования в условиях риска образования взрывоопасных газовых смесей, благодаря герметичной конструкции и соответствию стандартам промышленной безопасности.

Описание и назначение

Электродвигатель ВА 250 S6 представляет собой сердце силового привода для работы во взрывоопасных средах. Его основное назначение — преобразование электрической энергии в механическую с гарантией взрывозащиты. Этот агрегат незаменим там, где другие двигатели представляют потенциальную опасность из-за искрообразования или чрезмерного нагрева. Заказать электродвигатель ВА 250 S6 — значит обезопасить производственный процесс на предприятиях нефтегазовой, химической или горнодобывающей отраслей.

Ключевая особенность, отличающая данный электродвигатель от обычных асинхронных машин, — это корпус особой конструкции, локализующий возможный внутренний взрыв и не допускающий его распространения во внешнюю среду. Это достигается за счёт ударопрочного кожуха, специального исполнения торцевых узлов и уплотнений выводных устройств. Приводной вал электродвигателя ВА 250 S6 также спроектирован с учётом требований к герметичности, исключая выброс продуктов сгорания или пламени. Выбирая именно этот двигатель ВА 250 S6, инженеры получают агрегат с продуманной системой внутренних клемм, встроенной термозащитой и расчётным коэффициентом мощности 0.84, обеспечивающим экономичный режим работы в продолжительном цикле.

Важным аргументом для покупки электродвигателя ВА 250 S6 является его высокая надёжность и износостойкость, подтверждённая сертификацией по взрывозащите 1ExdIIBT4. Его использование позволяет не только соблюсти жёсткие требования промышленной и экологической безопасности, но и минимизировать затраты на обслуживание, так как правильно подобранный и смонтированный двигатель рассчитан на длительную бесперебойную эксплуатацию.

Вес, габариты, код ТН ВЭД, ГОСТ

Работает там, где другие молчат

Электродвигатель ВА 250 S6 — это как пожарный в полной экипировке, который не только тушит огонь, но и гарантированно не станет его причиной. Пока обычные двигатели боятся малейшей искры, наш ВА 250 S6 спокойно работает в атмосфере, насыщенной парами и газами, не создавая лишнего ажиотажа.

Технические характеристики

Принцип работы

Электродвигатель ВА 250 S6 работает по классическому принципу трёхфазного асинхронного электродвигателя с короткозамкнутым ротором. При подаче трёхфазного напряжения 380 В на обмотки статора создаётся вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутых стержнях ротора, которые, в свою очередь, создают своё магнитное поле. Взаимодействие этих полей приводит ротор во вращение с частотой, немного меньшей синхронной (1000 об/мин), что и обусловливает термин «асинхронный».

Главное отличие заключается в конструкции корпуса. При возникновении внутренней неисправности, способной вызвать взрыв паров смазки или изоляции (например, при перегреве), корпус двигателя ВА 250 S6 удерживает давление взрыва благодаря массивным стенкам и фланцевым соединениям. Продукты горения охлаждаются, проходя через специальные лабиринтные зазоры в местах выхода вала, и не попадают во взрывоопасную внешнюю среду. Таким образом, работа этого двигателя обеспечивает двойную безопасность: отказоустойчивость самого привода и локализацию потенциальной аварии.

Эксплуатация данного двигателя требует учёта его характеристик. Большой пусковой момент (в 2 раза выше номинального) позволяет уверенно запускать оборудование под нагрузкой, например, центробежные насосы. Важно обеспечить правильное подключение и надёжное заземление, используя предусмотренные конструктивные элементы, для отведения статического электричества.

Не экономить на главном

Типичная ошибка — установка обычного двигателя во взрывоопасную зону с расчётом «авось пронесёт» или «поставим дополнительную вентиляцию». Это грубейшее нарушение техники безопасности, которое ставит под угрозу весь объект. Лайфхак от опытных проектировщиков: стоимость электродвигателя ВА 250 S6 и затраты на его правильный монтаж несопоставимо малы по сравнению с финансовыми и репутационными потерями от возможной аварии. Монтаж должен выполняться сертифицированными специалистами с обязательной проверкой целостности взрывозащитных элементов и герметичности вводов.

Температурный режим и срок службы

Электродвигатель ВА 250 S6 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды. Базовые климатические исполнения У2.5 и УХЛ 2.5 позволяют ему работать при температурах от -60°C до +40°C, что покрывает практически все регионы России и стран СНГ. Критически важным является контроль температуры внутри двигателя. Класс изоляции F гарантирует работоспособность обмоток при температуре до +155°C, что обеспечивает запас прочности при возможных перегрузках.

Качество электроснабжения и состояние подшипниковых узлов напрямую влияют на ресурс. При стабильном напряжении в пределах ±5% от номинального и использовании рекомендованных производителем смазочных материалов, двигатель ВА 250 S6 способен отработать без капитального ремонта не менее 30 000 – 40 000 моточасов. На срок службы негативно влияют частые пуски/остановки под нагрузкой, работа в режиме перегрузки и отсутствие периодического техобслуживания.

Область применения

Электродвигатель ВА 250 S6 находит своё применение в отраслях, где критически важна безопасность. В нефтегазовой отрасли он приводит в действие насосы на перекачивающих станциях, компрессоры на установках подготовки газа, работает в резервуарных парках. Химическая промышленность использует его для смесителей, циркуляционных насосов в реакторах, вытяжных вентиляторов, работающих с парами растворителей. В горнодобывающей промышленности двигатель устанавливается на вентиляционное оборудование главного проветривания, насосы водоотлива, конвейерные ленты в шахтах, где возможно выделение метана.

Кроме того, его используют в машиностроении (окрасочные камеры, сушильные установки), на предприятиях металлургии (вентиляция коксохимических цехов), деревообработки (системы аспирации, работающие с древесной пылью), текстильной промышленности (цеха с использованием легковоспламеняющихся материалов). В ЖКХ такой привод может применяться на насосных станциях, расположенных в подвальных помещениях, где существует риск скопления бытового газа. Каждая сфера предъявляет свои требования, и электромотор ВА 250 S6 с маркировкой 1ExdIIBT4 отвечает большинству из них, обеспечивая безопасный и надёжный привод.

Современные технологии

Интеграция взрывозащищённого электродвигателя ВА 250 S6 в концепцию Industry 4.0 открывает новые возможности. Оснащённый датчиками температуры обмоток и подшипников с аналоговыми выходами (4-20 мА или Pt100), он легко подключается к системам SCADA и промышленным контроллерам (ПЛК) для непрерывного мониторинга состояния. Это позволяет перейти от планово-предупредительного обслуживания к предиктивной диагностике: система заранее сообщит о росте температуры подшипника, сигнализируя о необходимости его замены до выхода из строя. В сочетании с IoT-шлюзами данные о работе двигателя могут передаваться в облако для централизованного анализа на всех объектах предприятия, повышая общую эффективность и безопасность производства.

Обслуживание и ремонт

Для продления срока службы электродвигателя ВА 250 S6 необходимы регулярные проверки. Основные операции включают периодический контроль состояния подшипников (шум, вибрация, нагрев), измерение сопротивления изоляции обмоток мегомметром, проверку надёжности электрических соединений и целостности заземляющего контура. Обязательна чистка корпуса от пыли и грязи, которая может ухудшить теплоотвод. Быстрее всего изнашиваются подшипники качения (особенно со стороны привода), радиально-упорные подшипники, а также сальниковые или торцевые уплотнения вала.

При первых признаках неисправности, таких как повышенный шум, биение вала или рост рабочего тока при той же нагрузке, рекомендуется остановить оборудование для диагностики. Ремонт взрывозащищённого двигателя имеет специфику: после вскрытия корпуса необходимо восстановить все взрывозащитные характеристики (зазоры, чистоту поверхностей, момент затяжки болтов). Поэтому капитальный ремонт рекомендуется проводить в специализированных, имеющих соответствующую лицензию, сервисных центрах.

Ремкомплект или ЗИП

Для оперативного технического обслуживания и ремонта рекомендуется иметь под рукой комплект быстроизнашиваемых и ремонтных деталей (ЗИП). Для двигателя ВА 250 S6 в него, как правило, входят: комплект подшипников (со стороны привода и противоприводной стороны), комплект сальниковых или торцевых уплотнений вала, уплотнительные прокладки фланцевых крышек, крепёжные изделия (болты, шайбы, гроверы) для корпусных разъёмов. Также полезно иметь сменные клеммные колодки силового ввода. Заказать оригинальный ремкомплект для электродвигателя ВА 250 S6 можно одновременно с покупкой самого агрегата, что обеспечит совместимость и долговечность заменённых узлов.

Аналоги устройства

Аналоги электродвигателя ВА 250 S6 можно подобрать по мощности, частоте вращения и уровню взрывозащиты. Примеры возможных вариантов:

1. Электродвигатель серии «А», взрывозащищённый, 45 кВт, 1000 об/мин, IP55, 1ExdIIBT4.
2. Взрывозащищённый мотор серии «В», мощность 37 кВт, 1500 об/мин, исполнение на лапах, IP54.
3. Электродвигатель с повышенным скольжением, 45 кВт, 750 об/мин, взрывозащита 1ExdIICT4 для более широкой группы газов.
4. Двигатель с фланцевым креплением B5, 55 кВт, 1000 об/мин, класс нагревостойкости Н (+180°C).
5. Электродвигатель частотно-регулируемый, с встроенным датчиком положения ротора, 45 кВт, диапазон частот 10-50 Гц, взрывозащищённый кожух.

Условное обозначение

Экономические выгоды

Использование сертифицированного электродвигателя ВА 250 S6 — это не статья расходов, а инвестиция в безопасность и непрерывность производства. Во-первых, он сводит к нулю риск остановки всего предприятия из-за аварии, вызванной несоответствующим оборудованием. Во-вторых, высокая эффективность (КПД 93%) и оптимальный коэффициент мощности (0.84) приводят к прямой экономии электроэнергии. В-третьих, его надёжность и долгий ресурс снижают затраты на частые ремонты и простои. Таким образом, цена электродвигателя ВА 250 S6 быстро окупается за счёт снижения эксплуатационных расходов и предотвращения потенциально колоссальных убытков, повышая общую рентабельность (ROI) проекта.

Изображения

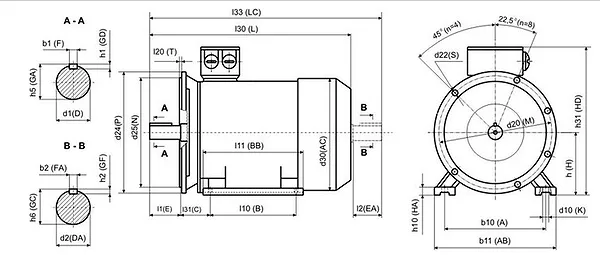

Габаритные и присоединительные размеры

Габаритные размеры электродвигателя ВА 250 S6 составляют 710 мм в высоту, 990 мм в длину и 710 мм в ширину (глубину). Это компактные для своей мощности размеры, позволяющие эффективно использовать пространство в машинных залах и технологических нишах. Основное присоединение — через приводной вал диаметром 75 мм с возможностью посадки полумуфты, шкива или зубчатого колеса.

Для монтажа предусмотрены два основных варианта: установка на лапы (исполнение IM1001) или комбинированное крепление на лапы и фланец (исполнение IM3001). Фланец имеет внешний диаметр 550 мм и стандартные посадочные отверстия для жёсткой соосной стыковки с приводимым агрегатом. Такой дублированный крепёж обеспечивает повышенную жёсткость и виброустойчивость конструкции, что особенно важно для ответственных приводов.

Примеры заказа

Электродвигатель ВА 250 S6 УХЛ2.5 IP55 — взрывозащищённый двигатель для умеренного и холодного климата со степенью защиты IP55 от пыли и водяных струй.

Электродвигатель ВА 250 S6 Т2.5 IP54 на лапах — тропическое исполнение для работы в условиях повышенной влажности и температуры, со степенью защиты IP54, для монтажа на фундаментную раму.

Электродвигатель ВА 250 S6 B3/B35 IM3001 — исполнение с комбинированным креплением (лапы+фланец) для непосредственного соединения с насосом или редуктором.

Адаптация к российским условиям

Электродвигатель ВА 250 S6 идеально адаптирован для сложных условий эксплуатации в России и странах СНГ. Его климатические исполнения (У, УХЛ, Т) рассчитаны на морозы до -60°C и жару до +40°C. Он устойчив к перепадам напряжения, характерным для некоторых удалённых районов. Конструкция совместима с отечественными смазочными материалами, применяемыми в подшипниковых узлах. Готов к работе на объектах с повышенной влажностью, запылённостью и агрессивными атмосферными воздействиями, что делает его универсальным решением для промышленности и ЖКХ на всей территории РФ и стран Содружества.

Работа в экстремальных условиях

Электродвигатель ВА 250 S6 способен работать в условиях, приближенных к экстремальным. Исполнение УХЛ позволяет запускать и эксплуатировать его при температурах окружающего воздуха до -60°C, что критически важно для северных и сибирских регионов. При этом используются морозостойкие смазки в подшипниках и специальные исполнения уплотнений. Агрегат сохраняет работоспособность в условиях повышенной влажности, запылённости (IP54/55) и при воздействии слабоагрессивных сред.

Возможность диагностики в полевых условиях ограничена из-за взрывозащищённого исполнения — вскрытие корпуса на месте запрещено правилами безопасности. Однако внешний осмотр, контроль тока, вибрации и температуры корпуса бесконтактным методом позволяют оценить состояние. При необходимости замены подшипников или уплотнений ремонт может быть выполнен в стационарных условиях силами специализированных служб предприятия, имеющих лицензию на работы со взрывозащищённым оборудованием.

Возможность работы на Марсе или Луне

Теоретически, электродвигателю ВА 250 S6 было бы не страшно на Марсе или Луне, но совсем по другим причинам. Его герметичный корпус, рассчитанный на сдерживание внутреннего взрыва, без труда справился бы с низким атмосферным давлением (вакуумом) или разрежённой атмосферой Красной планеты. Проблемой стала бы температура: на полюсах Марса она падает ниже -120°C, что потребовало бы особых материалов и смазок. А вот на Луне, в условиях абсолютного вакуума и космической радиации, потребовалась бы дополнительная экранировка. Но сам запас прочности, заложенный в конструкцию, и качество изготовления — именно те качества, которые ценят в нём земные инженеры, работающие в самых суровых «земных» условиях.

Часто задаваемые вопросы

Какой тип взрывозащиты у двигателя ВА 250 S6 и для каких газов он предназначен?
Двигатель имеет маркировку взрывозащиты 1ExdIIBT4. Это означает: 1 — уровень защиты (оборудование обеспечивает взрывозащиту в нормальном режиме работы), Exd — вид взрывозащиты «взрывонепроницаемая оболочка», IIB — подгруппа взрывоопасных смесей (включает газы типа этилена), T4 — температурный класс, максимальная температура поверхности не превышает 135°C. Он предназначен для работы в средах, где возможны смеси воздуха с газами групп IIA (пропан, бензол) и IIB (этилен). Двигатель не подходит для смесей с водородом или ацетиленом (группа IIC).

Можно ли использовать этот двигатель с частотным преобразователем (ЧП)?
Да, электродвигатель ВА 250 S6 может работать в паре с частотным преобразователем. Однако это требует особого внимания. Необходимо использовать ЧП, сертифицированный для работы во взрывоопасной зоне, или устанавливать его за её пределами. Важно обеспечить фильтрацию выходного сигнала ЧП (установка синус-фильтров или дросселей) для защиты изоляции обмоток двигателя от высокочастотных перенапряжений. Монтаж и настройку должен выполнять квалифицированный персонал.

Какие документы поставляются вместе с двигателем?
При отгрузке покупатель получает полный комплект документации, включающий: паспорт изделия с заводским номером и основными параметрами, сертификат соответствия требованиям Технического регламента Таможенного союза (ТР ТС) на взрывозащищённое оборудование (в случае поставки в страны ЕАЭС), руководство по эксплуатации и монтажу, а также гарантийный талон. Вся документация предоставляется на русском языке.

Как организована доставка двигателя ВА 250 S6 в мой город?
Мы осуществляем поставки по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Быстрая отгрузка возможна со складов в крупных логистических центрах: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Сроки и стоимость доставки в ваш город рассчитываются менеджером индивидуально после оформления заказа, исходя из веса и габаритов груза. Возможен самовывоз со склада в Москве.
