Электродвигатель ВА 280 S8

Электродвигатель ВА 280 S8 — это мощный асинхронный трёхфазный двигатель, специально спроектированный для безопасной работы во взрывоопасных зонах категории II. Его ключевое назначение — надёжный привод вентиляторов, насосов, компрессоров и другого промышленного оборудования, где присутствуют горючие газы и пары. Основные преимущества электродвигателя ВА 280 S8 включают высокую степень защиты (1ExdIIBT4), конструкцию, предотвращающую распространение взрыва, и возможность монтажа на лапы или лапы с фланцем.

Описание и назначение

Электродвигатель ВА 280 S8 представляет собой асинхронный трёхфазный электродвигатель с короткозамкнутым ротором, созданный для эксплуатации в условиях с постоянным риском образования взрывоопасных газовых сред. В отличие от обычных двигателей, взрывозащищенный электродвигатель ВА 280 S8 решает задачу исключения возможности воспламенения окружающей атмосферы от искр, дуг или перегретых поверхностей внутри корпуса. Эта серия отличается от аналогов применением взрывонепроницаемой оболочки, которая выдерживает давление внутреннего взрыва и не даёт пламени и продуктам горения выйти наружу.

Ключевыми техническими особенностями электродвигателя ВА 280 S8 являются его мощность 55 кВт при частоте вращения 740-750 об/мин, питание от стандартной промышленной сети 380/660 В с частотой 50 Гц и высокий КПД, достигающий 92,8%. Важной характеристикой при выборе взрывозащищенного электродвигателя ВА 280 S8 является широкая адаптация к климатическим условиям — доступны исполнения для умеренного (У), холодного (ХЛ) и тропического (Т) климата. Безопасность и контроль состояния обеспечивают встроенные датчики температуры обмоток и подшипников, а также наружные и внутренние клеммы заземления.

Номинальный ток электродвигателя ВА 280 S8 составляет 111 А, что требует корректного подбора пуско-защитной аппаратуры. Двигатель рассчитан на продолжительный режим работы (S1) и имеет высокие пусковые характеристики: кратность пускового момента равна 1,8, а максимального момента — 2,0, что обеспечивает уверенный запуск под нагрузкой. Коэффициент мощности (cos φ) данного электродвигателя ВА 280 S8 равен 0,81, что является хорошим показателем для оборудования данного класса мощности.

Вес, габариты, код ТН ВЭД, ГОСТ

Про надёжность и «горячие точки»

Работа взрывозащищенного электродвигателя ВА 280 S8 — это как быть супергероем на химическом заводе: он спокойно выдерживает внутренние «вспышки гнева» (искры и перегрев), но никому снаружи об этом не рассказывает, надёжно сохраняя всё в своём прочном корпусе. Устройство не просто работает, оно несёт ответственность за безопасность целого цеха.

Технические характеристики

Модель: Электродвигатель ВА 280 S8 (базовое исполнение IM 1001 или IM 3001)

Принцип работы

Принцип работы электродвигателя ВА 280 S8 основан на создании вращающегося магнитного поля трёхфазным напряжением в статоре, которое индуцирует токи в короткозамкнутом роторе, заставляя его вращаться. Взрывозащита реализована через конструкцию «взрывонепроницаемая оболочка» (Ex d). Корпус двигателя обладает достаточной механической прочностью, чтобы выдержать давление внутреннего взрыва горючей смеси, которая теоретически может проникнуть внутрь. Все разъёмные соединения (например, крышка клеммной коробки, уплотнения вала) выполнены с заданным зазором (лабиринтом определенной длины). Если внутри произойдет воспламенение, пламя, проходя через этот охлаждающий лабиринт, гасится и не может поджечь внешнюю среду.

На работу двигателя и его характеристику «момент-скорость» напрямую влияет напряжение сети: его снижение ведёт к падению крутящего момента и росту тока, что опасно перегревом. Расход воздуха для охлаждения обеспечивается встроенным вентилятором под защитным кожухом на валу. Электродвигатель ВА 280 S8 устроен так, что основные источники тепла — обмотки и магнитопровод статора, а также подшипниковые узлы — постоянно контролируются датчиками температуры.

Внутри корпуса электродвигателя ВА 280 S8 находятся статор с обмотками, ротор с короткозамкнутой алюминиевой или медной «беличьей клеткой», шарикоподшипники качения, клеммная коробка с усиленными уплотнениями и система внутренних камер для отвода газов в случае взрыва. Именно герметичность клеммной коробки и выводов вала — критически важные элементы, обеспечивающие взрывозащищенную функцию, заявленную для электродвигателя ВА 280 S8.

Ошибка, которая дорого стоит

Типичная и крайне опасная ошибка — замена штатных уплотнительных прокладок клеммной коробки взрывозащищенного электродвигателя ВА 280 S8 на «похожие» из обычной резины или установка коробки с перекосом. Это нарушает длину и геометрию взрывонепроницаемого фланцевого соединения, сводя на нет всю защиту. Взорваться может не двигатель, а помещение вокруг него.

Температурный режим и срок службы

Электродвигатель ВА 280 S8 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды: от -40°C для специальных арктических исполнений до +40°C. Важно понимать, что температура самого двигателя (обмоток, подшипников) будет значительно выше за счёт нагрева при работе. Класс изоляции F допускает нагрев обмоток до +155°C, что создает запас для пиковых нагрузок.

Срок службы электродвигателя ВА 280 S8 напрямую зависит от соблюдения температурного режима, качества электропитания (отсутствие перекосов фаз) и своевременного обслуживания подшипников. Перегрев — главный враг изоляции: превышение температуры на 10°C выше номинала сокращает срок её службы примерно вдвое. Качество окружающей среды (пыль, химически активные пары) также влияет на ресурс, хоть корпус и имеет степень защиты IP54/IP55. При правильной эксплуатации, своевременной замене смазки и балансировке сопряжённого оборудования ресурс двигателя может превышать 15-20 лет.

Область применения

Взрывозащищенный электродвигатель ВА 280 S8 находит применение в отраслях, где присутствует риск образования взрывоопасных газовоздушных смесей. В нефтегазовой отрасли его используют для привода насосов перекачки нефтепродуктов, компрессоров на дожимных станциях и вентиляторов в технологических помещениях. Химическая промышленность применяет подобные двигатели для мешалок реакторов, циркуляционных насосов и вытяжных систем в цехах с парами растворителей. В горнодобывающей промышленности (особенно в угольных шахтах, где возможно выделение метана) электродвигатель ВА 280 S8 приводит в действие вентиляторы главного проветривания, конвейеры и насосы водоотлива.

Также этот двигатель востребован на предприятиях металлообработки (привод вентиляции окрасочных камер и участков с металлической пылью), в деревообработке (системы аспирации, удаляющие древесную пыль), на заводах текстильной промышленности (где используются легковоспламеняющиеся волокна), в машиностроении и строительстве (временные вентиляционные установки в замкнутых пространствах), а также в ЖКХ для привода насосов в насосных станциях, расположенных в подвальных помещениях с возможным скоплением газа. Везде, где нужна надёжность и безопасность, выбор падает на проверенный электродвигатель ВА 280 S8.

Современные технологии

Современные взрывозащищенные электродвигатели, такие как ВА 280 S8, интегрируются в концепцию Industry 4.0. Встроенные датчики температуры и вибрации могут передавать данные через защищённые интерфейсы на ПЛК или в облачные системы мониторинга для предиктивного обслуживания. В сценариях с коботами (коллаборативными роботами), работающими во взрывоопасных зонах, подобные двигатели становятся безопасным «сердцем» манипуляторов и транспортёров. Совместимость с IoT-платформами позволяет удалённо отслеживать энергопотребление, нагрузку и тепловой режим, прогнозируя необходимость техобслуживания и предотвращая аварийные остановки.

Обслуживание и ремонт

Для продления срока службы электродвигателя ВА 280 S8 необходимо строго соблюдать регламент технического обслуживания. Основное внимание уделяется подшипниковым узлам: периодичность замены смазки зависит от режима работы, скорости и температуры, обычно это 2000-8000 часов наработки. При обслуживании следует использовать только рекомендованные типы консистентной смазки. Также необходимо регулярно проверять состояние уплотнений вала и прокладок клеммной коробки на предмет трещин и старения — это критически важно для сохранения взрывозащиты.

Быстрее всего при нештатных режимах работы или плохом питании изнашивается изоляция обмоток статора. Частые пуски под нагрузкой, перекосы фаз и повышенное напряжение ускоряют этот процесс. Ремонт узлов взрывозащищенного двигателя, особенно связанный с вскрытием взрывонепроницаемой оболочки (например, перемотка статора), должен проводиться только в специализированных мастерских, имеющих право восстанавливать оборудование во взрывозащищенном исполнении. После такого ремонта двигатель подлежит проверке на соответствие требованиям сертификата.

Ремкомплект или ЗИП

Для оперативного обслуживания и ремонта электродвигателя ВА 280 S8 рекомендуется иметь комплект быстроизнашиваемых деталей (ЗИП). В стандартный ремонтный комплект, который можно заказать отдельно, обычно входят: уплотнения вала (сальники или манжеты), комплект уплотнительных прокладок для клеммной коробки и смотровых лючков, крепёжные элементы (болты, шайбы, гроверы) для фланцевых соединений оболочки, щётки встроенных датчиков температуры (при их наличии), а также запасы смазки для подшипников. Заказ оригинального ЗИП у официального поставщика — гарантия сохранения взрывозащитных характеристик и долговечности электродвигателя ВА 280 S8.

Аналоги устройства

1. Взрывозащищенный асинхронный двигатель серии АИМ, мощность 55 кВт, 750 об/мин, исполнение Ex d, на лапах.
2. Электродвигатель трехфазный, 55 кВт, 1000 об/мин, взрывозащита 1ExdIICT4, с фланцевым креплением.
3. Приводной мотор повышенной мощности 75 кВт, 740 об/мин, с аналогичной маркировкой взрывозащиты 1ExdIIBT4.
4. Низкооборотный взрывозащищенный двигатель, 55 кВт, 600 об/мин, для прямого привода мешалок и смесителей.
5. Электродвигатель общепромышленного исполнения в комплекте со взрывозащищенным кожухом-оболочкой, адаптированный под мощность 55 кВт.

Условное обозначение

Пример условного обозначения: ВА 280 S8 У2 IP55 1ExdIIBT4

Экономические выгоды

Применение надежного взрывозащищенного электродвигателя ВА 280 S8 — это не статья расходов, а инвестиция в бесперебойность производства и безопасность персонала. Правильно подобранный двигатель исключает дорогостоящие простои из-за отключений по предписаниям надзорных органов или аварийных ситуаций. Высокий КПД (92,8%) обеспечивает экономию электроэнергии на протяжении всего жизненного цикла. Длительный ресурс и адаптация к суровым условиям снижают затраты на ремонт и замену. Таким образом, выбор электродвигателя ВА 280 S8 от бренда Гидромаш напрямую влияет на улучшение окупаемости (ROI) технологической линии за счёт минимизации эксплуатационных рисков.

Изображения

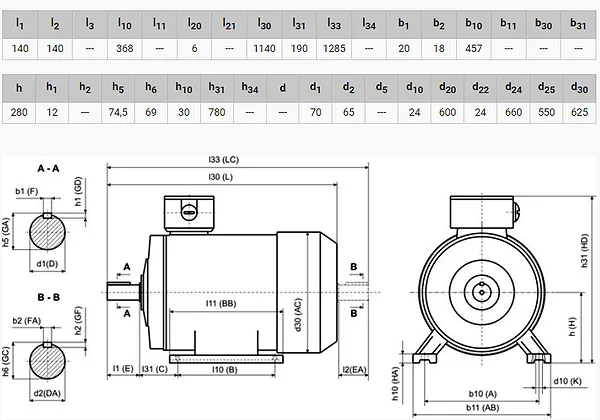

Габаритные и присоединительные размеры

Корпус электродвигателя ВА 280 S8 имеет внушительные габариты: высота 750 мм, длина (вместе с валом) 1010 мм и ширина 550 мм. Такие размеры обусловлены мощной магнитной системой и массивной взрывонепроницаемой оболочкой. Для установки двигателя предусмотрены два основных типа крепления: на лапах (исполнение IM 1001) с монтажными отверстиями в основании станины или комбинированное крепление «лапы + фланец» (исполнение IM 3001).

Присоединительные размеры стандартизированы. Диаметр расточки вала составляет 80 мм с возможностью выполнения шпоночного паза под стандартную шпонку. При фланцевом исполнении используется фланец диаметром 660 мм с крепёжными отверстиями под болты. Правильная центровка двигателя с приводимым агрегатом (насосом, вентилятором) с помощью лазерного инструмента — обязательное условие для избежания вибраций, перегрева подшипников и преждевременного выхода из строя как самого электродвигателя ВА 280 S8, так и подключенного оборудования.

Примеры заказа

Модель Электродвигатель ВА 280 S8 У2 IP55 1ExdIIBT4 IM1001 — взрывозащищенный двигатель 55 кВт, 750 об/мин, на лапах, для умеренного климата.

Модель Электродвигатель ВА 280 S8 УХЛ2.5 IP54 1ExdIIBT4 IM3001 — двигатель для холодного климата, степень защиты IP54, с комбинированным креплением (лапы+фланец).

Модель Электродвигатель ВА 280 S8 Т2.5 IP55 1ExdIIBT4 — тропическое исполнение для работы в условиях повышенной влажности и температуры окружающей среды.

Адаптация к российским условиям

Электродвигатель ВА 280 S8 отлично адаптирован для работы в России и странах СНГ. Он рассчитан на работу в широком температурном диапазоне, от сибирских морозов до летней жары в южных регионах. Конструкция и материалы совместимы с требованиями отечественных стандартов и особенностями эксплуатации на промышленных объектах и в ЖКХ. Двигатель устойчив к типовым для РФ сетевым колебаниям напряжения и готов к длительной эксплуатации в сложных условиях при соблюдении регламента.

Работа в экстремальных условиях

Электродвигатель ВА 280 S8 в исполнении УХЛ способен работать при температурах окружающей среды до –40°C (при использовании соответствующей низкотемпературной смазки в подшипниках). Это делает его пригодным для северных месторождений, открытых горных разработок и неотапливаемых производственных помещений. Конструкция корпуса и качество литья обеспечивают устойчивость к механическим воздействиям и вибрациям. Для обслуживания и диагностики в полевых условиях на корпусе предусмотрены смотровые лючки, а базовые неисправности (например, проверка состояния подшипников) могут быть выявлены с помощью портативных приборов вибродиагностики.

Возможность работы на Марсе или Луне

Если говорить с изрядной долей инженерной иронии, то электродвигатель ВА 280 S8 теоретически мог бы претендовать на роль привода для марсианских или лунных буровых установок. Низкое атмосферное давление на Красной планете? Для «взрывонепроницаемой оболочки» это не проблема — она герметична. Космический холод? Исполнение УХЛ уже близко к этим условиям. Главное — обеспечить его стандартным трёхфазным напряжением 380 В от марсианской подстанции и защитить от всепроникающей пыли. Надёжность и запас прочности у серии ВА 280 таковы, что ей, пожалуй, и неземные условия по плечу.

Часто задаваемые вопросы

В каком исполнении можно купить электродвигатель ВА 280 S8 и какая у него цена?
Мы предлагаем двигатель в различных климатических исполнениях (У, УХЛ, Т) и монтажных вариантах (на лапах или лапы+фланец) со степенями защиты IP54 и IP55. Точная цена зависит от конкретной комплектации и объёма заказа. Для получения актуальной коммерческой информации, пожалуйста, запросите расчёт у менеджера.

Где можно посмотреть оборудование и какие есть гарантии?
Оборудование поставляется напрямую от производителя Гидромаш с полным пакетом документов, включая сертификат соответствия на взрывозащиту. Мы предоставляем гарантию 12 месяцев на весь ассортимент, включая двигатель ВА 280 S8. Подробности гарантийных обязательств уточняйте при заказе.

Как осуществляется доставка в мой город (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону)?
Мы организуем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Для Москвы, Санкт-Петербурга, Екатеринбурга, Новосибирска, Казани и Ростова-на-Дону доступна быстрая отгрузка транспортными компаниями или собственным автотранспортом. Стоимость и сроки рассчитываются индивидуально.

Какие документы нужны для заказа взрывозащищенного оборудования?
Для оформления заказа на электродвигатель ВА 280 S8 необходим паспорт (сертификат) заказчика с указанием реквизитов. При покупке оборудования во взрывозащищенном исполнении мы предоставляем полный комплект технической документации, включая сертификат соответствия требованиям Технического регламента Таможенного союза (ТР ТС).
