Электродвигатель 4ВР 112МВ8: позиция каталога «Гидромаш» (серия 4ВР). Поясняем, что значат обозначение и на что смотреть при выборе.
Электродвигатель 4ВР 112МВ8
Взрывозащищённый электродвигатель — асинхронная машина в оболочке, которая предотвращает передачу взрыва наружу. Его корпус рассчитан на то, чтобы внутренний разряд или искра не могли воспламенить взрывоопасную среду снаружи.
В маркировке Exd буква d обозначает вид защиты — взрывонепроницаемую оболочку, а цифра I или II — группу оборудования (шахтное или для остальных объектов). Окончательное решение о применении принимают по паспорту и документам на двигатель. Допустимую зону и температурный класс определяют по документации и сертификату изделия.
Монтаж и подключение взрывозащищённого двигателя выполняет персонал с допуском по правилам для взрывоопасных объектов. Осмотры проводят по регламенту. Периодичность осмотров задают паспорт и регламент объекта.
В обозначении приведено: серия 4ВР. Электрические параметры и способ монтажа не вынесены в обозначение, их берут из паспорта.
Чтобы подобрать двигатель, определите:
Первое число в типоразмере как правило показывает высоту оси вращения, следующая буква (S, M или L) — исполнение по длине станины, последняя цифра — число полюсов. Для сети 50 Гц это соответствует синхронной частоте около 3000 (2 полюса), 1500 (4), 1000 (6) и 750 (8) об/мин, а фактическая частота при нагрузке немного ниже.
Заказ позиции «Электродвигатель 4ВР 112МВ8» начинается со сверки параметров из названия с вашей задачей. Соседние позиции: Электродвигатель ВРА 200М6 РВ ExdI, Электродвигатель ВРМ 200М8 РВ ExdI, Электродвигатель ВРА 225М2 РВ ExdI, Электродвигатель ВРА 225М4 РВ ExdI. Для заказа укажите обозначение «Электродвигатель 4ВР 112МВ8», количество и условия применения; наличие, стоимость и сроки поставки подтверждайте при обращении. Если нужного исполнения нет, подберём аналог по тем же параметрам.
Это вид взрывозащиты «взрывонепроницаемая оболочка»: оболочка выдерживает внутренний взрыв и не передаёт его наружу.
Это последняя цифра типоразмера. Для сети 50 Гц 2, 4, 6 и 8 полюсов дают синхронную частоту около 3000, 1500, 1000 и 750 об/мин.
Для взрывоопасных объектов нужны паспорт и документы, подтверждающие взрывозащиту; состав комплекта подтверждайте при заказе.
Описание

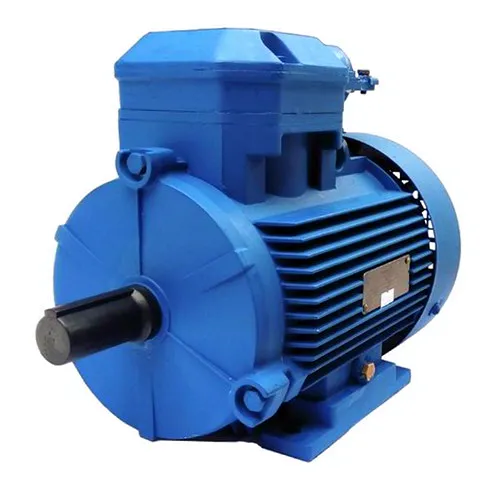

Электродвигатель 4ВР 112 МВ8 — взрывозащищенный асинхронный электрический мотор трехфазного тока с короткозамкнутым ротором. В базовом исполнении предназначен для питания от сети напряжением 380 В/50 Гц, но кроме того доступны модификации на меньшее и большее напряжения.
Мотор типа 4ВР 112 МВ8 имеет следующие особенности:
Представленный двигатель 4ВР 112 МВ8 имеет защиту в виде взрывонепроницаемой оболочки («d» по ГОСТ Р 51330.1 и ГОСТ 30852.0-2002 (МЭК 60079-0:1998)), предотвращающей проникновение взрывной волны и продуктов взрыв во внешнюю среду. Агрегат может использоваться для привода стационарных агрегатов (насосов, вентиляторов, конвейеров, иного оборудования) в помещениях с высокой опасностью образования взрывоопасных газовых смесей. Двигатели находят применение на предприятиях химической, нефтехимической, добывающей, металлургической промышленности и в других отраслях.
Обратите внимание: электродвигатель является полным аналогом агрегатов серий ВА и АИМУ, однако в отдельных случаях имеются отличия в габаритах (при равенстве установочных размеров). В то же время моторы серии 4ВР не взаимозаменяемы с серией 4ВС, так как в последней привязка габаритов и размеров соответствует стандартам CENELEC.
Характеристики
| Модель | 4ВР |
| Обороты, об/мин | 750 |
| Мощность, кВт | 3 |
| Входное напряжение, В | 380 |
| Стандарт по габаритам и мощности | Российский ГОСТ Р 51689-2000 |
| Диаметр вала, мм | 32 |
| Высота вала, мм | 112 |
| КПД, % | 79 |
| Коэффициент мощности, Соs ф | 0.74 |
| Кратность пускового момента Мп/Мн | 1.8 |
| Кратность максимального момента Mmax/Мн | 2.2 |
| Кратность пускового тока Iп/Iн, А | 6.0 |
| Класс защиты | IP 54 |
| Производитель | ОАО "Могилевский завод"Электродвигатель" |
| Вес, кг | 52.4 |
| Страна происхождения | Беларусь |
 |
 |
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Электродвигатель 4ВР 112МВ8»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
