| Мощность | 200 |
| Частота, об/мин | 1500 |
| Вес, кг | 133 |

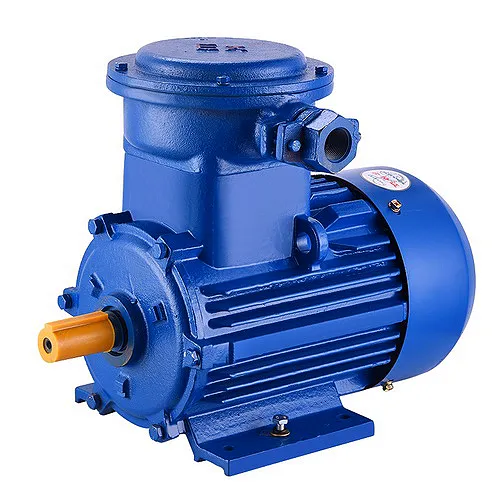

Электродвигатель ВА 315 М4 – это мощный (200 кВт) трёхфазный асинхронный двигатель во взрывозащищённом исполнении. Он предназначен для безопасной работы в помещениях категории II, где существует риск образования взрывоопасных газовых и паровоздушных смесей. Модель отличается высокой надёжностью, конструкцией, исключающей передачу взрыва во внешнюю среду, и оснащена системой контроля температуры основных узлов.
Электродвигатель ВА 315 М4 представляет собой ключевой источник механической энергии для приводов оборудования, работающего во взрывоопасных условиях. Его основная задача – обеспечить надёжную и безопасную работу агрегатов при наличии в окружающей среде горючих газов, паров или пыли. Это решение для ответственных применений, где любая неисправность может привести к катастрофическим последствиям.
Ключевым отличием электродвигателя ВА 315 М4 от общепромышленных моделей является специальное взрывонепроницаемое исполнение корпуса Ex d. Внутренние элементы (статор, ротор) размещены в прочном кожухе, способном выдержать давление внутреннего взрыва, предотвратив его передачу наружу и воспламенение атмосферы. Все потенциальные пути утечки (вывод вала, места соединений, кабельные вводы) тщательно герметизированы лабиринтными уплотнениями и сальниковыми устройствами.
Этот электродвигатель напрямую влияет на производительность всего технологического процесса. Высокий КПД (94,9%) и хороший коэффициент мощности (Cos φ 0,89) говорят о его энергоэффективности, что особенно важно для предприятий с непрерывным циклом работы, таких как нефтепереработка или химическое производство. Покупка надежного электродвигателя ВА 315 М4 — это инвестиция в бесперебойность производства.
Приблизительные параметры: Масса – около 1320-1330 кг. Габаритные размеры (ВхДхГ) – 960 x 1420 x 630 мм. Код ТН ВЭД – уточняйте у менеджера. Основные стандарты: ГОСТ Р МЭК 60079-0, ГОСТ Р МЭК 60079-1 (взрывозащита), а также ГОСТ Р 52776 (двигатели асинхронные). Рабочая среда – окружающая атмосфера, потенциально содержащая взрывоопасные газы или пары (категория II по взрывозащите). Рабочее электрическое давление (напряжение) – 380/660 В, 50 Гц. Диапазон рабочих температур – определяется климатическим исполнением (У2.5, Т2.5, УХЛ2.5).
Если обычный электродвигатель на производстве – это просто рабочий лошадка, то взрывозащищенный электродвигатель ВА 315 М4 – это супергерой в бронежилете. Его работа — не просто крутить вал, а делать это там, где любая искра может стать последней. Надежность здесь не просто параметр, а условие допуска к работе.
| Параметр | Значение |
|---|---|
| Мощность, кВт | 200 |
| Тип электродвигателя | Асинхронный трёхфазный, взрывозащищённый |
| Номинальная частота вращения, об/мин | 1500 |
| Фактическая частота вращения, об/мин | 1480 |
| Напряжение питания, В | 380 / 660 |
| Номинальный ток (Iн), А | 360 |
| КПД, % | 94,9 |
| Кратность пускового момента (Мп/Мн) | 2,1 |
| Кратность максимального момента (Mmax/Мн) | 2,2 |
| Коэффициент мощности (Cos φ) | 0,89 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Степень защиты IP | IP54, IP55 |
| Класс нагревостойкости изоляции | F (до +155 °C) |
| Режим работы | Продолжительный (S1) |
| Масса, кг | 1328 |
Электродвигатель ВА 315 М4 работает на основе классического принципа создания вращающегося магнитного поля. При подаче на обмотки статора трёхфазного напряжения стандартной частоты 50 Гц, внутри двигателя возникает магнитное поле, вращающееся с синхронной скоростью. Это поле индуцирует токи в короткозамкнутом роторе («беличья клетка»), создавая собственное магнитное поле ротора. Взаимодействие полей статора и ротора рождает электромагнитный момент, заставляющий ротор вращаться, с небольшим отставанием (скольжением) от скорости поля.
Ключевой особенностью работы данного электродвигателя является то, что все эти процессы протекают внутри герметичного взрывонепроницаемого корпуса. Даже если по какой-то причине внутри кожуха произойдёт возгорание или электрический пробой с выделением энергии, мощные стенки корпуса и герметичные уплотнения не дадут пламени и раскалённым газам выйти наружу. Встроенная система термоконтроля (датчики в обмотке и подшипниковых узлах) позволяет отслеживать состояние двигателя ВА 315 М4 и предотвращать перегрев – одну из потенциальных причин аварий в опасных зонах.
Во время эксплуатации важно следить, чтобы параметры питающей сети соответствовали паспортным данным. Недопустимы длительные перегрузки по току, которые могут привести к перегреву и срабатыванию защиты, а также работа на пониженном напряжении, существенно снижающая пусковые и рабочие характеристики агрегата.
Типичная ошибка – пуск электродвигателя ВА 315 М4 под полной нагрузкой сразу после длительного простоя в холодном цеху. Конденсация влаги внутри и загустевшая смазка в подшипниках создают дополнительное сопротивление. Для продления ресурса дайте двигателю несколько минут поработать вхолостую, чтобы он прогрелся и смазка пришла в рабочее состояние, прежде чем нагружать его. Это особенно важно на открытых площадках или в неотапливаемых помещениях.
Номинальный срок службы электродвигателя ВА 315 М4 при правильной эксплуатации составляет 15-20 лет и более. Этот ресурс напрямую зависит от соблюдения температурного режима. Изоляция обмоток класса F рассчитана на длительную работу при температуре до +155 °C. Превышение этой температуры всего на 10 °C может сократить срок службы изоляции вдвое. Именно для контроля этого параметра двигатель оснащён встроенными термодатчиками.
Диапазон рабочих температур окружающей среды определяется климатическим исполнением (например, У2.5 для умеренного климата). Крайне важно обеспечить качественный и регулярный отвод тепла от корпуса двигателя, избегая его установки вплотную к стенам или другим источникам нагрева. Также ресурс напрямую связан с качеством подшипниковых узлов и своевременностью их смазки, что предотвращает перегрев от трения.
Электродвигатель ВА 315 М4 находит применение во всех отраслях промышленности с повышенными требованиями к взрывобезопасности.
В нефтегазовой отрасли он используется для привода нагнетательных и бустерных насосов на перекачивающих станциях, вентиляторов систем удаления паров в резервуарных парках, механизмов задвижек. В химической промышленности – для приводов мешалок реакторов, циркуляционных насосов, вытяжных вентиляторов в цехах с выделением горючих паров. Горнодобывающая промышленность применяет такие моторы для вентиляторов главного проветривания, насосов водоотлива, конвейеров в шахтах, где возможно выделение метана. В машиностроении, металлообработке и автомобильной промышленности двигатель может использоваться в окрасочных цехах, участках обезжиривания и других зонах с применением легковоспламеняющихся жидкостей. Строительство использует его для оборудования на стройплощадках с потенциальной газовой опасностью. В ЖКХ аналоги могут найти применение на канализационных насосных станциях или объектах, где возможен запас горючих газов.
Современный электродвигатель ВА 315 М4 уже не является изолированным «чёрным ящиком». Интеграция с концепцией Industry 4.0 позволяет оснащать его дополнительными датчиками вибромониторинга и системами сбора данных. Показания встроенных термодатчиков, информация о токе потребления и вибрации могут передаваться на ПЛК или в облачную систему IoT. Это позволяет осуществлять предиктивную диагностику: прогнозировать износ подшипников по изменению вибросигнала, выявлять проблемы с нагрузкой по току, предотвращая внезапные остановки на опасных производствах и организуя ремонт по фактическому состоянию.
Регламентное обслуживание электродвигателя ВА 315 М4 – главное условие для достижения его полного ресурса. Основные операции включают регулярную (раз в 6-12 месяцев в зависимости от интенсивности работы) проверку состояния подшипников, их очистку и смазку специальной термостойкой консистентной смазкой. Необходимо контролировать состояние кабельных вводов и герметичность взрывонепроницаемых соединений, так как их повреждение напрямую влияет на уровень защиты.
Чаще всего изнашиваются подшипниковые узлы, уплотнительные элементы (сальники, прокладки) на валу и кабельных вводах. Со временем может происходить старение и растрескивание изоляции обмоток, особенно при частых перегревах или работе в агрессивных средах. Чистоту наружных поверхностей и рёбер охлаждения необходимо поддерживать для эффективного теплоотвода. Периодические замеры сопротивления изоляции мегомметром позволят вовремя выявить проблемы.
Для оперативного ремонта и технического обслуживания рекомендуется иметь ремонтный комплект (ЗИП), который включает быстроизнашиваемые детали и расходные материалы. Типовой комплект для электродвигателя ВА 315 М4 может включать: подшипники качения (радиальные) соответствующих типоразмеров, комплекты сальниковых уплотнений вала, герметизирующие прокладки для фланцевых крышек и кабельных вводов, термодатчики сопротивления (вставные или накладные), крепёжные элементы (болты, шайбы, гайки). Оригинальные ЗИП-комплекты можно заказать вместе с поставкой самого двигателя.
Помимо базовой модели, на рынке представлены различные аналоги и модификации взрывозащищенных двигателей, различающиеся по ключевым параметрам. Выбор зависит от конкретных условий проекта.
1. Взрывозащищенный электродвигатель повышенной мощности (250-315 кВт) – для приводов с более высокими нагрузками, например, мощных центробежных насосов или компрессоров.
2. Электродвигатель с частотным преобразователем (ЧП) во взрывозащищенном исполнении – для систем, требующих плавного регулирования скорости вращения.
3. Двухскоростной взрывозащищенный электродвигатель – для оборудования, работающего в двух режимах (например, вентиляторы с сезонной регулировкой).
4. Взрывозащищенный двигатель с фланцевым креплением вместо лап – для непосредственной стыковки с редуктором или насосом в компактных установках.
5. Электродвигатель с маркировкой взрывозащиты для пылевых сред (Ex tD) – для работ в зонах с взрывоопасной пылью (мукомольные, деревообрабатывающие предприятия).
| Элемент кода | Расшифровка |
|---|---|
| ВА | Серия взрывозащищённых асинхронных двигателей |
| 315 | Высота оси вращения вала (310-315 мм), определяющая габаритный размер и мощность |
| М | Монтажное исполнение (на лапах с дополнительным фланцем – лапы+фланец) |
| 4 | Число полюсов (4 полюса = синхронная частота 1500 об/мин) |
Внедрение надежного электродвигателя ВА 315 М4 напрямую влияет на экономику предприятия. Его высокая энергоэффективность (КПД 94,9%) снижает потери и затраты на электроэнергию, особенно при круглосуточной работе. Максимальная взрывобезопасность практически исключает дорогостоящие простои, связанные с аварийной остановкой производства из-за нарушений в системе электропривода опасных зон. Увеличенный ресурс и предсказуемость обслуживания за счет встроенного мониторинга улучшают окупаемость (ROI). Вы избегаете огромных штрафов и потерь от аварий, что делает эту покупку стратегически выгодным вложением в стабильность производства.

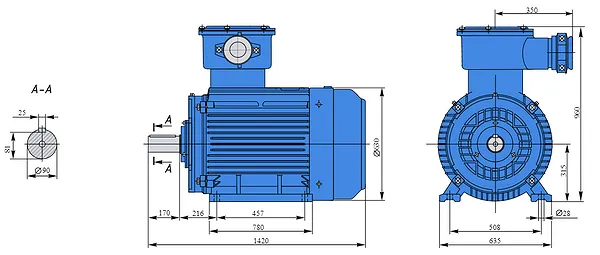

Электродвигатель ВА 315 М4 имеет внушительные габариты, соответствующие его мощности: высота 960 мм, длина 1420 мм, ширина 630 мм. Осевая высота (315 мм) стандартизирована. Для монтажа используется универсальное исполнение «лапы + фланец», позволяющее как устанавливать двигатель на раму, так и жёстко соединять его фланцем с ответной частью механизма (редуктором, насосом). Диаметр присоединительного фланца составляет 660 мм. Диаметр выходного конца вала – 90 мм с возможностью исполнения под шпонку или конический конец.
При проектировании места установки необходимо учитывать значительную массу (порядка 1.3 тонны) и обеспечить не только прочное основание, но и достаточное пространство для циркуляции охлаждающего воздуха вокруг ребристого корпуса, а также для проведения регламентных работ по обслуживанию и демонтажу подшипниковых щитов.
Электродвигатель ВА 315 М4 – поставка в климатическом исполнении У2.5, степень защиты IP55, с комплектом термодатчиков.
Электродвигатель ВА 315 М4 – заказ с фланцевым креплением и коническим концом вала для прямого соединения с насосным агрегатом.
Электродвигатель ВА 315 М4 – для работы в сети 660 В, с исполнением для холодного климата (УХЛ2.5).
Электродвигатель ВА 315 М4 полностью адаптирован к эксплуатации в РФ и странах СНГ. Его климатические исполнения (У2.5, Т2.5, УХЛ2.5) охватывают весь спектр температурных условий – от умеренного до тропического и холодного климата. Двигатель рассчитан на работу с отечественными стандартами напряжения и частоты (380В/50Гц, 660В/50Гц). Конструктивная прочность и высокая степень защиты IP54/IP55 позволяют ему уверенно работать на промышленных объектах с повышенной влажностью, запылённостью и нестабильностью общепромышленных сетей, что характерно для многих предприятий.
Данный электродвигатель рассчитан на работу в жёстких условиях. При соответствующем климатическом исполнении он способен запускаться и функционировать при температурах до -40°C, а также в условиях повышенной влажности и атмосферных осадков (защита IP55). Его взрывонепроницаемый корпус противостоит не только внутренним взрывам, но и внешним механическим воздействиям, вибрации.
Критически важным для работы в любых, в том числе полевых, условиях является сохранение целостности взрывозащитного оболочечного исполнения. Упрощенный регламент проверки герметичности фланцевых соединений и сальников позволяет проводить диагностику силами обслуживающего персонала прямо на месте эксплуатации. Совместимость с распространёнными отечественными горюче-смазочными материалами для подшипников упрощает обслуживание.
Теоретически, электродвигатель ВА 315 М4 мог бы претендовать на роль кандидата для марсианских или лунных миссий. Его герметичный корпус типа Ex d уже является барьером против разреженной атмосферы или её отсутствия, защищая внутренности от космического вакуума. Способность работать в широком диапазоне температур (при доработке систем охлаждения/подогрева) частично отвечает вызовам инопланетного климата. Главным вызовом стало бы электропитание – переход на постоянный ток нестандартного напряжения. Но сама конструктивная надёжность и «запас прочности», заложенные в этот промышленный мотор, говорят в его пользу для любых экстремальных сред, где безопасность и безотказность – на первом месте.
В каких помещениях можно использовать электродвигатель ВА 315 М4?
Электродвигатель ВА 315 М4 предназначен для установки во взрывоопасных зонах категории II, где возможно образование взрывоопасных смесей газов и паров с воздухом. Это шахты, цеха химических и нефтеперерабатывающих заводов, окрасочные камеры, склады ЛВЖ, резервуарные парки. Нельзя использовать в зонах, где опасность создает горючая пыль (для этого нужна маркировка Ex tD).
Как организована доставка электродвигателя ВА 315 М4 по России?
Мы осуществляем доставку автомобильным и железнодорожным транспортом в любой город России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также по всей территории СНГ: в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость рассчитываются индивидуально.
Что означает маркировка взрывозащиты 1ExdIIBT4 на двигателе?
Это расшифровывается так: «1» – взрывозащищённое оборудование; «Ex» – знак соответствия стандартам взрывозащиты; «d» – тип защиты «взрывонепроницаемая оболочка»; «IIB» – группа оборудования для сред с газами типа этилена (пропан, керосин, бензин, толуол); «T4» – температурный класс, означающий, что максимальная температура поверхности корпуса не превысит 135°C даже в аварийном режиме.
Предоставляется ли гарантия на электродвигатель ВА 315 М4?
Да, на всю поставляемую продукцию бренда «Гидромаш», включая электродвигатель ВА 315 М4, предоставляется гарантия сроком 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления при соблюдении правил транспортировки, монтажа и эксплуатации.
Выбирая электродвигатель ВА 315 М4 от «Гидромаш», вы получаете оригинальное, сертифицированное оборудование для ответственных производств с полной гарантией 12 месяцев. Наша логистическая сеть обеспечивает возможность быстрой отгрузки со складов в ключевых промышленных центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это позволяет минимизировать сроки поставки и запуска оборудования. Мы организуем доставку по всей России и в страны СНГ, предоставляя полный пакет документов. Чтобы купить взрывозащищенный электродвигатель ВА 315 М4 по оптимальной цене и уточнить условия заказа, обратитесь к нашим менеджерам – они рассчитают стоимость и помогут с оформлением.
