| Мощность | 11 |
| Частота, об/мин | 1500 |
| Вес, кг | 56 |

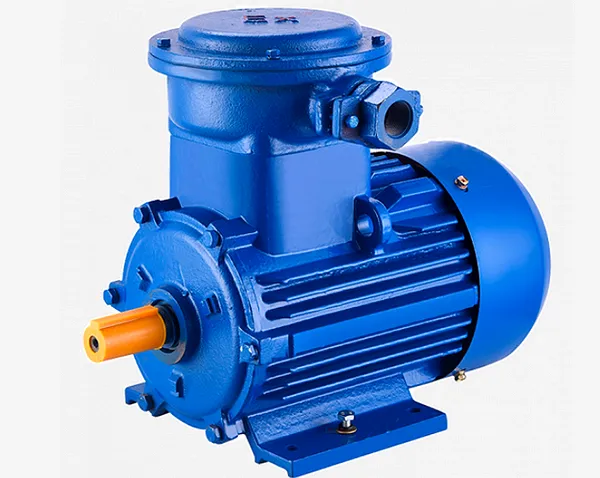

Электродвигатель ВА 132 М4 — это трехфазный асинхронный взрывозащищенный двигатель мощностью 11 кВт, предназначенный для безопасной работы во взрывоопасных средах. Конструктивные особенности обеспечивают защиту от передачи взрывной волны, а встроенная система контроля температуры повышает надежность. Электродвигатель ВА 132 М4 идеально подходит для привода насосов, вентиляторов и другого оборудования в химической, нефтегазовой и горнодобывающей отраслях.
Электродвигатель ВА 132 М4 представляет собой асинхронный трехфазный двигатель с короткозамкнутым ротором, выполненный во взрывозащищенном исполнении. Основное назначение — обеспечение безопасной работы оборудования в помещениях и на объектах с повышенным риском образования взрывоопасных газовых смесей (категория II).
Отличительной особенностью электродвигателя ВА 132 М4 является его конструкция, которая включает взрывобезопасный кожух, герметизированные узлы выхода вала и ввода кабеля, а также систему контроля температуры обмоток и подшипников. Это позволяет предотвратить попадание продуктов взрыва во внешнюю среду и обеспечить непрерывный мониторинг состояния агрегата.
Электродвигатель ВА 132 М4 характеризуется номинальной мощностью 11 кВт, частотой вращения 1460 об/мин и напряжением питания 220/380 В. Класс нагревостойкости изоляции F позволяет эксплуатировать двигатель при температурах до +155 °C. Монтажные исполнения — на лапах или лапах с фланцем — делают его универсальным для интеграции в различные технологические линии.
Благодаря высокой надежности и соответствию строгим стандартам безопасности, электродвигатель ВА 132 М4 широко применяется в химической, нефтегазовой, горнодобывающей промышленности, а также в металлургии и других отраслях, где требуется повышенная взрывобезопасность.
Электродвигатель ВА 132 М4 настолько надежен, что даже если внутри произойдет чрезвычайная ситуация, внешний мир об этом не узнает. Это как надежный друг, который никогда не подводит в трудную минуту.
| Параметр | Значение |
|---|---|
| Мощность, кВт | 11 |
| Тип электродвигателя | асинхронный трехфазный взрывозащищенный |
| Частота вращения вала, об/мин | 1460 (фактическая), 1500 (синхронная) |
| Напряжение, В | 220/380 |
| Номинальный ток, А | 22,5 |
| КПД, % | 88,4 |
| Кратность пускового момента | 2,2 |
| Коэффициент мощности, cos φ | 0,84 |
| Кратность максимального момента | 2,3 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Класс нагревостойкости изоляции | F (до +155 °C) |
| Степень защиты IP | IP54, IP55 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Режим работы | продолжительный |
| Диаметр вала, мм | 38 |
| Диаметр фланца, мм | 350 |
| Масса, кг | 105 |
Электродвигатель ВА 132 М4 работает по принципу асинхронного двигателя с короткозамкнутым ротором. При подаче трехфазного напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует ток в роторе и приводит его во вращение. За счет разницы частот вращения поля и ротора создается крутящий момент.
Взрывозащищенность электродвигателя ВА 132 М4 обеспечивается герметичным кожухом, который выдерживает давление взрыва внутри и предотвращает его передачу в окружающую среду. Все щели, вал и кабельный ввод уплотнены специальными элементами. Встроенные датчики температуры контролируют нагрев обмоток и подшипников, что позволяет предотвратить перегрев и снизить риск возникновения искрения.
Эксплуатация электродвигателя ВА 132 М4 требует соблюдения правил подключения и заземления. Неправильная коммутация может привести к потере взрывозащитных свойств. Рекомендуется периодически проверять состояние уплотнений и датчиков.
Типичная ошибка при монтаже электродвигателя ВА 132 М4 — использование негерметичных кабельных вводов или отсутствие качественного заземления. Это нарушает целостность взрывозащитной оболочки и может привести к опасным ситуациям. Всегда применяйте штатные гермовводы и проверяйте контур заземления.
Электродвигатель ВА 132 М4 рассчитан на работу в широком диапазоне температур в зависимости от климатического исполнения: от -60°C до +50°C. Класс изоляции F позволяет выдерживать температуру обмоток до +155 °C без потери эксплуатационных свойств.
Срок службы электродвигателя ВА 132 М4 при правильной эксплуатации и своевременном обслуживании составляет не менее 15 лет. На ресурс влияет качество питающей сети, своевременная замена подшипников и состояние уплотнений. Работа в условиях повышенной запыленности или влажности может сократить межремонтный интервал.
Электродвигатель ВА 132 М4 находит применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, горнодобывающей промышленности, нефтегазовой отрасли, металлообработке, деревообработке, химической промышленности, текстильной промышленности, строительстве, ЖКХ.
В химической и нефтегазовой отраслях электродвигатель ВА 132 М4 используется для привода насосов, компрессоров и вентиляторов, работающих во взрывоопасных зонах. В горнодобывающей промышленности — для конвейеров, подъемных механизмов в шахтах. В ЖКХ — для систем вентиляции и водоотведения на объектах с потенциально взрывоопасной средой.
Электродвигатель ВА 132 М4 совместим с концепцией Industry 4.0 и может интегрироваться в системы IoT. Через встроенные датчики температуры возможен мониторинг состояния в реальном времени, передача данных на ПЛК для предиктивной диагностики. Это позволяет планировать обслуживание и сокращать простои. Также двигатель может работать в связке с коботами (коллаборативными роботами) на автоматизированных линиях, обеспечивая безопасность в опасных зонах.
Для продления срока службы электродвигателя ВА 132 М4 рекомендуется регулярно проводить визуальный осмотр, контролировать температуру и вибрацию. Не реже одного раза в год следует проверять состояние подшипников и при необходимости смазывать их.
Быстрее всего изнашиваются подшипники и уплотнительные элементы. При появлении повышенного шума или течи масла через уплотнения необходимо выполнить замену этих деталей. Обслуживание должно проводиться квалифицированным персоналом с соблюдением мер взрывобезопасности.
В состав ремонтного комплекта для электродвигателя ВА 132 М4 обычно входят: подшипники (передний и задний), уплотнения вала, сальники, прокладки, крепежные элементы. Возможен заказ оригинального ЗИП у производителя, что гарантирует полное соответствие деталей и сохранение взрывозащитных свойств.
К аналогам электродвигателя ВА 132 М4 по характеристикам можно отнести:
1. ВА 132 М2 – взрывозащищенный двигатель с частотой вращения 3000 об/мин.
2. ВА 132 М6 – взрывозащищенный двигатель с частотой вращения 1000 об/мин.
3. ВА 160 М4 – двигатель большей мощности (15-18,5 кВт) с высотой оси вращения 160 мм.
4. ВА 112 М4 – двигатель меньшей мощности (5,5-7,5 кВт) с высотой оси вращения 112 мм.
5. ВА 132 М4 с повышенным скольжением – для приводов с тяжелыми условиями пуска.
| Элемент кода | Значение |
|---|---|
| ВА | Серия взрывозащищенных асинхронных двигателей |
| 132 | Высота оси вращения (132 мм) |
| М | Установочный размер по длине станины (средний) |
| 4 | Число полюсов (4 полюса, синхронная скорость 1500 об/мин) |
Использование электродвигателя ВА 132 М4 позволяет снизить простои оборудования благодаря высокой надежности и встроенной системе диагностики. Высокий КПД (88,4%) обеспечивает экономию электроэнергии. Увеличенный ресурс и возможность быстрого ремонта с помощью ЗИП сокращают затраты на обслуживание. В итоге применение электродвигателя ВА 132 М4 улучшает окупаемость инвестиций (ROI) за счет снижения эксплуатационных расходов.

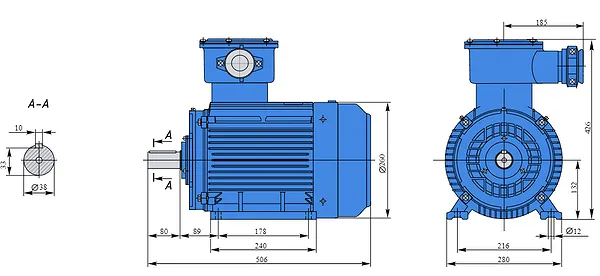

Габаритные размеры электродвигателя ВА 132 М4: высота 426 мм, глубина 506 мм, ширина 260 мм. Присоединительные размеры: диаметр вала 38 мм (со шпонкой), диаметр фланца 350 мм с крепежными отверстиями. Двигатель может поставляться в двух монтажных исполнениях: на лапах (для установки на раму) и комбинированном (лапы + фланец). Это позволяет устанавливать электродвигатель ВА 132 М4 в ограниченном пространстве, например, в шахтных условиях или внутри технологических установок.
Электродвигатель ВА 132 М4 У2.5 — взрывозащищенный двигатель с климатическим исполнением У2.5 для умеренного климата.
Электродвигатель ВА 132 М4 Т2.5 IP55 — двигатель для тропического климата со степенью защиты IP55.
Электродвигатель ВА 132 М4 УХЛ 2.5 — исполнение для умеренного и холодного климата.
Электродвигатель ВА 132 М4 адаптирован для работы в российских условиях: широкий температурный диапазон (от -60°C до +50°C), совместимость с отечественными электросетями (напряжение 220/380 В, частота 50 Гц), устойчивость к нестабильности электропитания. Конструкция рассчитана на эксплуатацию в суровых климатических зонах и на объектах ЖКХ, а также в промышленности РФ и стран СНГ.
Электродвигатель ВА 132 М4 способен работать при экстремальных температурах до -60°C и до +50°C (в зависимости от исполнения). Он совместим с отечественными смазочными материалами и сохраняет работоспособность в условиях повышенной влажности и запыленности (IP54/IP55). При необходимости ремонт и диагностика могут проводиться в полевых условиях с использованием стандартного инструмента.
Теоретически электродвигатель ВА 132 М4 мог бы работать на Марсе или Луне, если обеспечить ему подходящие условия: температурный режим в пределах допустимого, отсутствие кислорода (что снижает риск взрыва), питание от соответствующего источника. Его герметичный корпус защитил бы внутренности от вакуума и пыли, а надежная конструкция выдержала бы перепады давления. Конечно, для этого потребовалась бы дополнительная адаптация, но запас прочности у двигателя достаточный.
Как осуществляется доставка электродвигателя ВА 132 М4?
Доставка возможна по России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка производится со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджеров.
Какая гарантия предоставляется на электродвигатель ВА 132 М4?
Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента поставки. Гарантия распространяется на отсутствие производственных дефектов.
Можно ли использовать электродвигатель ВА 132 М4 для привода насоса?
Да, электродвигатель ВА 132 М4 подходит для привода насосов, вентиляторов, компрессоров и другого оборудования, работающего во взрывоопасных зонах. Необходимо убедиться, что параметры двигателя соответствуют требованиям нагрузки.
Какой тип монтажа предусмотрен для электродвигателя ВА 132 М4?
Двигатель может поставляться в исполнении на лапах (для крепления к раме) или комбинированном исполнении (лапы + фланец). Диаметр фланца составляет 350 мм, диаметр вала — 38 мм.
Выбирая электродвигатель ВА 132 М4 от Гидромаш, вы получаете оригинальное оборудование с гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по России и странам СНГ осуществляется в кратчайшие сроки. Чтобы купить электродвигатель ВА 132 М4 по выгодной цене, оформите заказ через наш сайт или позвоните менеджерам. Мы предлагаем конкурентные условия и техническую поддержку.
