Перед вами Электродвигатель BA 180M2 — серия BA; высота оси вращения 180 мм; буква установочного размера «M»; 2 полюса, синхронная частота около 3000 об/мин при 50 Гц. На странице собраны сведения из обозначения и рекомендации по подбору.
Электродвигатель BA 180M2
Взрывозащищённый электродвигатель — асинхронная машина в оболочке, которая предотвращает передачу взрыва наружу. Его корпус рассчитан на то, чтобы внутренний разряд или искра не могли воспламенить взрывоопасную среду снаружи.
Двигатель устанавливают и подключают по правилам эксплуатации электрооборудования во взрывоопасных зонах: кабельные вводы должны быть подходящими, взрывозащитные поверхности нельзя повреждать, оболочку нельзя вскрывать на месте под напряжением и в зоне. Осмотры проводят по регламенту. Периодичность осмотров задают паспорт и регламент объекта.
В обозначении асинхронного двигателя число после серии, как правило, — высота оси вращения над опорной плоскостью в миллиметрах, буква S, M или L — установочный размер по длине станины, а последняя цифра — число полюсов. При частоте сети 50 Гц синхронная частота равна примерно 3000, 1500, 1000 или 750 об/мин, рабочая немного меньше.
В маркировке Exd буква d обозначает вид защиты — взрывонепроницаемую оболочку, а цифра I или II — группу оборудования (шахтное или для остальных объектов). Знак I или II указывает группу: I — рудничное оборудование для шахт, II — для остальных взрывоопасных объектов. Допустимую зону и температурный класс определяют по паспорту и сертификату изделия.
До оформления заказа уточните:
В обозначении указано: серия BA; высота оси вращения 180 мм; буква установочного размера «M»; 2 полюса, синхронная частота около 3000 об/мин при 50 Гц. Электрические параметры и способ монтажа не вынесены в обозначение, их берут из паспорта.
Заказ позиции «Электродвигатель BA 180M2» начинается со сверки параметров из названия с вашей задачей. Соседние позиции: Электродвигатель ВРА 200М6 РВ ExdI, Электродвигатель ВРМ 200М8 РВ ExdI, Электродвигатель ВРА 225М2 РВ ExdI, Электродвигатель ВРА 225М4 РВ ExdI. Для заказа укажите обозначение «Электродвигатель BA 180M2», количество и условия применения; наличие, цену и срок поставки уточняйте при обращении. Если нужного исполнения нет, подберём аналог по тем же параметрам.
Подбор выполняем по высоте оси, мощности, частоте вращения и маркировке взрывозащиты; напишите, что стоит на оборудовании.
Это вид взрывозащиты «взрывонепроницаемая оболочка»: оболочка выдерживает внутренний взрыв и не передаёт его наружу.
Это последняя цифра типоразмера. Для сети 50 Гц 2, 4, 6 и 8 полюсов дают синхронную частоту около 3000, 1500, 1000 и 750 об/мин.
Описание

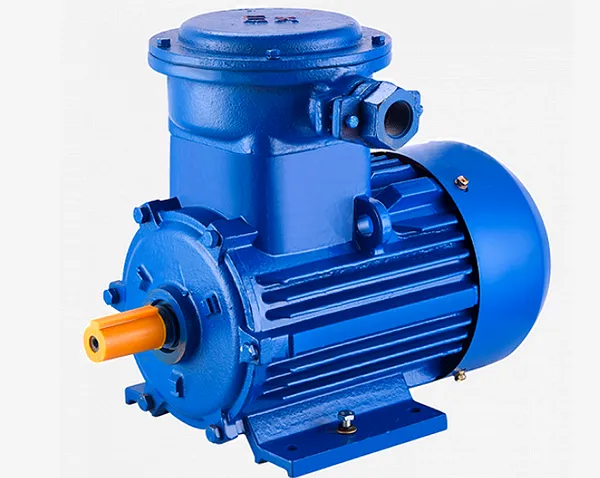

Электродвигатель ВА 180 М2 — электромотор, отвечающий требованиям по взрывобезопасности категории II (работа в условиях газовой среды). Конструктивно это трехфазный электродвигатель с короткозамкнутым ротором, в базовом исполнении рассчитанный на питание от сети 380 В/50 Гц, и не предусматривающий изменение частоты вращения вала.
Ключевая особенность ВА 180 М2 — конструкция, предотвращающая передачу взрывной волны и продуктов взрыва во внешнюю среду. Это обеспечено размещением статора и ротора во взрывобезопасном кожухе, а а ещё герметизацией щелей, вывода вала и точки ввода питающего кабеля. Контроль состояния мотора обеспечивается встроенными датчиками температуры обмотки и подшипников. Для повышения безопасности предусмотрены наружные и внутренние клеммы заземления.
Двигатель ВА 180 М2 предлагается в монтажных исполнениях для установки на лапы и лапы + фланец, имеет класс нагревостойкости изоляции F (до +155 °C), предназначен для продолжительного режима работы. Агрегат может использоваться для привода вентиляторов, насосов, станков и прочего оборудования, работающего во взрывоопасных помещениях категории II (риск образования взрывоопасных смесей воздуха с газами и парами), в том числе в шахтах, на химических, металлургических и иных предприятиях.
Характеристики
| Основные параметры | |
|---|---|
| Мощность, кВт | 30 |
| Частота вращения вала (фактическая) | 2925 |
| Напряжение, В | 380 |
| Ток, Iн, А | 59,5 |
| КПД, % | 90,5 |
| Кратность пускового момента Мп/Мн | 2,2 |
| Коэффициент мощности, Соs ф | 0,85 |
| Кратность максимального момента Mmax/Мн | 3 |
| Частота вращения вала | 3000 об/мин |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Исполнение и возможные модификации | |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты от влаги и пыли | IP54, IP55 |

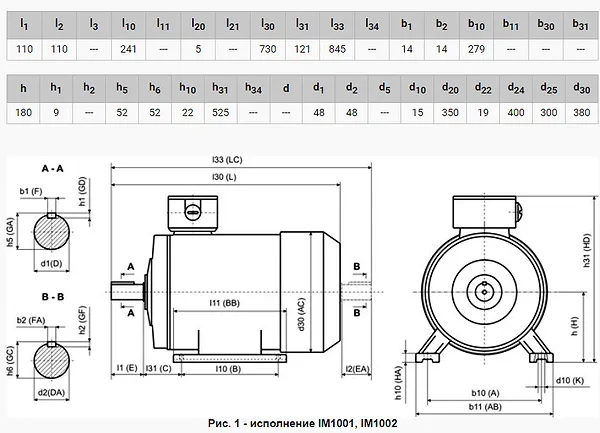

| Габаритные размеры | |
| Диаметр вала, мм | 48 |
| Диаметр фланца, мм | 400 |
| Размеры (ВхДхГ), мм | 525x730x380 |
 |
 |
