| Мощность | 30 |
| Частота, об/мин | 750 |
| Вес, кг | 280 |
Взрывозащищенный электродвигатель ВА 225М8 — это надёжный и безопасный привод для работы в газовых средах категории II. Обеспечивает эффективный привод вентиляторов, насосов и промышленного оборудования с номинальной мощностью 30 кВт. Конструкция исключает передачу взрывной волны во внешнюю среду, а встроенный контроль температуры гарантирует стабильную работу.
Взрывозащищенный электродвигатель ВА 225М8 представляет собой трёхфазный асинхронный двигатель с короткозамкнутым ротором, специально разработанный для эксплуатации во взрывоопасных помещениях. Основная задача данного устройства — обеспечить безопасный и бесперебойный привод технологического оборудования в условиях риска образования взрывоопасных газовоздушных смесей.
Ключевой особенностью электродвигателя ВА 225М8 является его взрывонепроницаемая оболочка, маркированная как 1ExdIIBT4. Это означает, что конструкция корпуса способна выдержать и локализовать внутренний взрыв, не позволяя воспламенённым газам или пламени выйти наружу и вызвать взрыв в окружающей среде. Такое исполнение делает выбор электродвигателя ВА 225М8 критически важным для объектов, где безопасность стоит на первом месте.
По сравнению с общепромышленными аналогами, взрывозащищенный электродвигатель ВА 225М8 отличается усиленной герметизацией всех соединений: ввода кабеля, выходного вала, крышек. Этот промышленный электродвигатель рассчитан на продолжительный режим работы (S1) и питается от стандартной сети 380 Вольт 50 Гц. Его основными преимуществами являются высокая надёжность, наличие встроенной системы термоконтроля обмоток и подшипниковых узлов, а также возможность монтажа как на лапы, так и на комбинированное крепление лапы+фланец.
Масса электродвигателя ВА 225М8 составляет ориентировочно 360-400 кг в зависимости от конкретного исполнения. Габаритные размеры (ВхДхГ): 610 x 870 x 445 мм. Диаметр выходного вала — 65 мм, диаметр фланца (при наличии) — 550 мм.
Код ТН ВЭД для данного типа оборудования: 8501 51 900 0 (электродвигатели прочие переменного тока мощностью более 750 Вт, но не более 75 кВт). Двигатель соответствует требованиям ГОСТ Р МЭК 60079-0 и ГОСТ Р МЭК 60079-1, регламентирующим взрывозащищённое электрооборудование. Рабочая среда — взрывоопасная атмосфера категории II (газы, пары). Двигатель рассчитан на работу при стандартном атмосферном давлении. Допустимый диапазон температур окружающей среды зависит от климатического исполнения (У2.5, Т2.5, УХЛ2.5) и может достигать -40°C для холодного климата и +40°C для тропического.
Если обычный промышленный электродвигатель — это как осторожный работник в белом халате, то взрывозащищенный электродвигатель ВА 225М8 — это суровый шахтёр в полной экипировке. Он не просто работает, а делает это в таких условиях, где другие даже не рискнули бы включиться. Его задача — не дать маленькой искре превратиться в большую проблему, и со своей работой он справляется на «отлично».
| Параметр | Значение для ВА 225М8 |
|---|---|
| Номинальная мощность, кВт | 30 |
| Номинальное напряжение, В (50 Гц) | 380 |
| Номинальная частота вращения, об/мин | 750 (фактическая ~735) |
| Номинальный ток, Iн, А | 62,6 |
| КПД, % | 91 |
| Коэффициент мощности, cos φ | 0,8 |
| Кратность пускового момента, Мп/Мн | 2,1 |
| Кратность максимального момента, Mmax/Мн | 2,2 |
| Класс нагревостойкости изоляции | F (до +155°C) |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Степень защиты IP | IP54 / IP55 |
| Режим работы | S1 (продолжительный) |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
Принцип работы взрывозащищенного электродвигателя ВА 225М8 основан на классическом действии вращающегося магнитного поля трёхфазного статора на короткозамкнутый ротор. При подаче напряжения 380 В на обмотки статора создаётся магнитное поле, которое индуцирует токи в роторе, заставляя его вращаться с номинальной частотой, близкой к 750 оборотам в минуту.
Особенность работы именно взрывозащищенного исполнения заключается в конструкции корпуса. В случае возникновения искрения или перегрева внутри двигателя, которое потенциально может воспламенить взрывоопасную смесь, попавшую внутрь, взрывонепроницаемая оболочка (Exd) сдерживает давление и пламя. Охлаждённые продукты сгорания выходят через специальные лабиринтные уплотнения и щели с заданным зазором, что предотвращает передачу взрыва во внешнюю среду.
Для контроля безопасной работы внутри взрывозащищенного электродвигателя ВА 225М8 установлены датчики температуры (термосопротивления) в обмотках статора и подшипниковых щитах. Это позволяет системе управления отслеживать тепловой режим и предотвращать аварийные ситуации, связанные с перегревом.
Типичная ошибка при монтаже — неправильная затяжка кабельных вводов (сальников). Их необходимо аккуратно обжать по кругу, обеспечивая равномерное давление на уплотнительную манжету. Сильная перетяжка может повредить уплотнение и нарушить герметичность, что критично для взрывозащиты. Слабая затяжка не обеспечит необходимого контакта. Лайфхак: используйте динамометрический ключ согласно паспортным данным.
Взрывозащищенный электродвигатель ВА 225М8 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды в зависимости от климатического исполнения. Для исполнения У2.5 рабочий диапазон составляет от -45°C до +40°C, для Т2.5 и УХЛ 2.5 — свои специфические границы. Класс изоляции F позволяет обмоткам выдерживать нагрев до +155°C, обеспечивая запас по термостойкости.
Срок службы электродвигателя ВА 225М8 напрямую зависит от соблюдения температурного режима работы, правильности выбора и качества рабочей среды (отсутствие агрессивных паров, разрушающих изоляцию), а также от своевременного технического обслуживания. При эксплуатации в номинальном режиме с регулярной проверкой подшипников и чистотой обдува, ресурс может превышать 40 000 моточасов. Перегрузки и работа в условиях, близких к максимально допустимой температуре, значительно сокращают этот период.
Взрывозащищенный электродвигатель ВА 225М8 30 кВт находит применение во множестве отраслей промышленности, где существует риск образования взрывоопасных атмосфер. В нефтегазовой отрасли он используется для привода насосов на перекачивающих станциях, вентиляторов на установках подготовки газа.
В химической промышленности двигатель приводит в действие мешалки реакторов, компрессоры и вытяжные системы в цехах с испарениями растворителей. Горнодобывающая промышленность применяет его для вентиляторов главного проветривания шахт, конвейеров и насосов водоотлива. В машиностроении и металлообработке этот двигатель может использоваться в окрасочных камерах, цехах с применением горючих материалов. Также он востребован в деревообработке (пылевые системы), текстильной промышленности, объектах ЖКХ (котельные, насосные станции) и строительстве при работе во временных взрывоопасных зонах.
Взрывозащищенный электродвигатель ВА 225М8, оснащённый датчиками вибрации и температуры с цифровыми выходами, становится элементом концепции Industry 4.0. Его интеграция с ПЛК (программируемыми логическими контроллерами) позволяет не только дистанционно управлять пуском и остановкой, но и реализовать предиктивную аналитику. Прогнозирование остаточного ресурса подшипников по данным вибромониторинга и контроль теплового состояния обмоток в реальном времени предотвращают внеплановые простои. Теоретически, такой двигатель может быть интегрирован в защищённый контур с коллаборативными роботами (коботами) для обслуживания опасных производств.
Продлить срок службы взрывозащищенного электродвигателя ВА 225М8 помогает регулярное техническое обслуживание. В первую очередь, необходимо контролировать состояние подшипниковых узлов: проверять уровень и качество смазки, отсутствие посторонних шумов и вибраций. Периодическая продувка внутренних полостей сухим сжатым воздухом (при отключённом питании) позволяет удалить пыль, которая ухудшает теплоотвод и может быть проводником.
Наиболее уязвимыми элементами, подверженными износу, являются подшипники качения, уплотнительные манжеты и сальники на валу, а также изоляция обмоток при длительном перегреве. Обслуживание должно проводиться квалифицированным персоналом с соблюдением всех требований безопасности для взрывоопасных зон. Перед любыми работами электродвигатель должен быть полностью обесточен и проверено отсутствие напряжения.
Для оперативного восстановления работоспособности рекомендуется иметь ремонтный комплект (ЗИП) для электродвигателя ВА 225М8. В его состав, как правило, входят быстроизнашиваемые детали: комплект подшипников (обычно два шарикоподшипника для данного типоразмера), набор уплотнительных манжет и сальников для вала, уплотнения для кабельных вводов, а также крепёжные элементы (болты, шайбы, гроверы) для крышек и фланцев. Заказ оригинального ЗИП гарантирует полное соответствие геометрии и материалов, что критично для сохранения класса взрывозащиты и надёжности устройства.
На рынке представлены различные аналоги и варианты исполнения взрывозащищённых двигателей мощностью около 30 кВт и частотой вращения 750 об/мин. К ним можно отнести:
1. Взрывозащищенный двигатель с повышенным КПД (IE2/IE3) 30 кВт, 750 об/мин.
2. Двигатель во взрывозащищенном исполнении с принудительным воздушным охлаждением (TEFC).
3. Модель с комбинированным креплением (лапа-фланец) B14/B5.
4. Электродвигатель взрывозащищенный 30 кВт с частотным преобразователем в комплекте.
5. Двигатель с усиленной защитой от коррозии (химстойкое исполнение) для агрессивных сред.
6. Исполнение с удалённым щитом клеммных соединений для удобства монтажа.
| Элемент кода ВА 225М8 | Расшифровка |
|---|---|
| ВА | Серия взрывозащищённых асинхронных двигателей |
| 225 | Высота оси вращения (габаритный размер), 225 мм |
| М | Установочный размер по длине станины (средняя серия) |
| 8 | Число полюсов (8 полюсов соответствует синхронной частоте вращения 750 об/мин при 50 Гц) |
Внедрение надёжного взрывозащищенного электродвигателя ВА 225М8 приносит значительные экономические выгоды. Снижение риска аварий и простоев, связанных с выходом из строя привода в опасной зоне, напрямую влияет на бесперебойность производства. Высокий КПД (91%) обеспечивает экономию электроэнергии. Длительный ресурс и возможность ремонта уменьшают затраты на полную замену агрегатов, улучшая общую окупаемость инвестиций (ROI) в оборудование. Правильный выбор такого двигателя — это не статья расходов, а вклад в безопасность и эффективность предприятия.

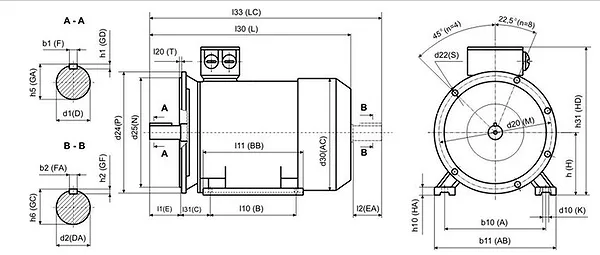

Габаритные размеры взрывозащищенного электродвигателя ВА 225М8 составляют 610 мм (высота) х 870 мм (длина) х 445 мм (глубина/ширина). Эти параметры критичны для планирования монтажа в ограниченном пространстве технологических площадок или внутри кожухов оборудования.
Присоединение осуществляется через цилиндрический выходной вал диаметром 65 мм со шпоночным пазом. Стандартные монтажные исполнения — IM 1001 (на лапах) или IM 3001 (лапы + фланец). Фланец крепления имеет диаметр 550 мм с отверстиями под крепёж. При монтаже важно обеспечить соосность вала двигателя и приводимого механизма, используя лазерную центровку, чтобы избежать вибраций и преждевременного износа подшипников.
Электродвигатель ВА 225М8 У2.5 IP55 — взрывозащищенный двигатель 30 кВт, 750 об/мин, климатическое исполнение У2.5, степень защиты IP55 на лапах.
Модель ВА 225М8 Т2.5 IP54 — двигатель для тропического климата, степень защиты IP54, с комбинированным креплением лапы+фланец.
ВА 225М8 УХЛ2.5 IP55 — электродвигатель для умеренного и холодного климата, повышенная защита от влаги и пыли (IP55).
Взрывозащищенный электродвигатель ВА 225М8 изначально адаптирован для работы в сложных российских условиях. Климатические исполнения (У2.5, УХЛ2.5) позволяют ему стабильно функционировать при температурах от -45°C. Конструктивная прочность и защита от влаги (IP54/IP55) обеспечивают работоспособность в условиях повышенной влажности и запылённости, характерных для многих промышленных объектов и ЖКХ в РФ и странах СНГ. Двигатель рассчитан на работу с отечественными источниками питания, допуская типичные для сетей отклонения напряжения и частоты в допустимых пределах.
Электродвигатель ВА 225М8 в исполнении У2.5 способен запускаться и работать при температурах до -40°C, что делает его пригодным для северных регионов и открытых промышленных площадок. Для этого могут применяться системы низкотемпературного подогрева обмоток или подшипниковых узлов перед пуском.
Его взрывонепроницаемая оболочка и защита IP55 обеспечивают устойчивость не только к газам, но и к попаданию струй воды и абразивной пыли. Двигатель может сохранять работоспособность в условиях высокой запылённости шахт или на химических производствах с агрессивной атмосферой. Конструкция предусматривает возможность проведения диагностики (замер вибрации, температуры) и даже замены подшипников в полевых условиях силами обученного персонала, что минимизирует время простоя критичного оборудования.
При должной доработке систем охлаждения и питания, взрывозащищенный электродвигатель ВА 225М8 теоретически мог бы найти применение в гипотетических марсианских или лунных установках. Его взрывонепроницаемая оболочка (Exd) уже является герметичным сосудом, способным выдерживать перепады давления, что частично решает проблему работы в разреженной атмосфере или вакууме. Класс изоляции F обеспечивает запас по термостойкости для работы при экстремальных температурах. Главным вызовом, помимо отсутствия атмосферы для воздушного охлаждения, стал бы источник трёхфазного напряжения 380 В 50 Гц. Но если эта задача решена, то надёжность и неприхотливость такого двигателя могли бы пригодиться для привода насосов систем жизнеобеспечения или буровых установок.
Какова цена на электродвигатель ВА 225М8?
Стоимость зависит от конкретного исполнения (климатического, степени защиты IP), комплектации и объёма заказа. Для получения актуальной цены рекомендуется отправить запрос через форму заказа или связаться с нашими менеджерами по телефону.
Возможна ли доставка электродвигателя ВА 225М8 в мой город?
Да, мы организуем доставку по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка часто возможна со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани.
Какой срок гарантии на взрывозащищенный электродвигатель ВА 225М8?
На всю поставляемую продукцию, включая электродвигатель ВА 225М8, предоставляется гарантия от производителя Гидромаш сроком 12 месяцев с момента отгрузки, при условии соблюдения правил эксплуатации, транспортировки и хранения.
Можно ли подключить двигатель ВА 225М8 через частотный преобразователь?
Да, данный двигатель допускает питание от частотного преобразователя (ЧП). Однако для сохранения гарантии и взрывозащищённых свойств необходимо использовать ЧП, соответствующий требованиям для взрывоопасных зон, и правильно подобрать выходной фильтр (дроссель) для ограничения пиковых напряжений на обмотках. Рекомендуем проконсультироваться с нашими инженерами.
Заказывая взрывозащищенный электродвигатель ВА 225М8 у нас, вы приобретаете оригинальное оборудование от проверенного поставщика Гидромаш с полным пакетом документов и гарантией 12 месяцев. Мы обеспечиваем оперативное консультирование по подбору, возможность быстрой отгрузки со складов в ключевых логистических хабах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани. Наша собственная служба логистики организует доставку в любой регион России и страны СНГ в кратчайшие сроки. Чтобы купить электродвигатель ВА 225М8 по выгодной цене и с уверенностью в качестве, просто оформите заказ или свяжитесь с нашим отделом продаж.
