| Мощность | 7,5 |
| Частота, об/мин | 1500 |
| Вес, кг | 56 |

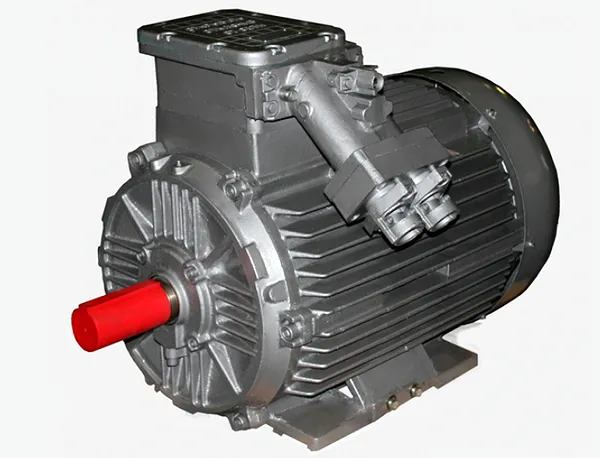

Электродвигатель ВА 132 S4 — это асинхронный трехфазный взрывозащищенный двигатель мощностью 7.5 кВт, специально разработанный для надежной работы во взрывоопасных средах II категории. Он обеспечивает безопасный привод насосного, вентиляторного и прочего промышленного оборудования благодаря конструктивной защите от передачи взрывной волны. Этот надежный электродвигатель ВА 132 S4 отличается долгим сроком службы и широкой совместимостью с промышленными системами.
Электродвигатель ВА 132 S4 представляет собой ключевой компонент для создания безопасных силовых приводов на объектах с повышенным риском образования взрывоопасных газовых и паровоздушных смесей. Основное назначение этого двигателя — обеспечение энергией насосов, вентиляторов, компрессоров, станков и конвейеров в шахтах, на химических производствах, нефтеперерабатывающих заводах и других опасных зонах.
Этот взрывозащищенный электродвигатель ВА 132 S4 относится к категории II, что подразумевает его применение в условиях газовой среды. Конструкция корпуса, выполненного по принципу взрывонепроницаемой оболочки («Exd»), предотвращает выход продуктов возможного внутреннего взрыва наружу и исключает воспламенение окружающей атмосферы. Таким образом, купить электродвигатель ВА 132 S4 — значит выбрать решение для безопасной эксплуатации оборудования в сложных условиях.
Ключевыми техническими особенностями, выделяющими электродвигатель ВА 132 S4 на рынке, являются его мощность 7.5 кВт, стандартная частота вращения 1500 об/мин (синхронная) и рабочее напряжение 220/380 В. Высокий КПД (87%) и надежная изоляция класса нагревостойкости F обеспечивают энергоэффективность и стабильную работу в продолжительном режиме даже при повышенных температурах. Приобрести такой электродвигатель ВА 132 S4 целесообразно для модернизации или нового строительства объектов с высокими требованиями к промышленной безопасности.
Масса электродвигателя ВА 132 S4 составляет приблизительно 87 кг, что типично для оборудования данного класса мощности и конструктивного исполнения. Габаритные размеры (В х Д х Г): 426 x 481 x 260 мм, что удобно для монтажа в стандартные промышленные рамы и конструкции. Диаметр вала — 38 мм, диаметр фланца — 350 мм. Код ТН ВЭД для данного типа товара — 8501 51 900 0 (электродвигатели переменного тока мощностью более 0.75 кВт). Модель производится в соответствии с требованиями международных стандартов ISО и учитывает российские нормы. Рабочая среда для эксплуатации — взрывоопасная газовая атмосфера категории II. Двигатель рассчитан на продолжительный режим работы в стандартном температурном диапазоне.
Электродвигатель ВА 132 S4 — это тот самый «неразговорчивый» работяга, который молча выполняет свою задачу в самых «стрессовых» цехах. Его главная работа — не допустить, чтобы даже случайная внутренняя искра или нагрев стали поводом для неприятного сюрприза. Он надежно «запечатывает» любую потенциальную проблему внутри своего крепкого корпуса, обеспечивая безопасность вокруг себя.
| Параметр | Значение для модели ВА 132 S4 |
|---|---|
| Мощность, кВт | 7.5 |
| Тип электродвигателя | Асинхронный трехфазный взрывозащищенный |
| Номинальная частота вращения, об/мин | 1500 (синхронная), 1450 (фактическая) |
| Напряжение, В | 220/380 |
| Номинальный ток, Iн, А | 15.6 |
| КПД, % | 87 |
| Кратность пускового момента, Мп/Мн | 2.3 |
| Коэффициент мощности, Cos φ | 0.84 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Степень защиты от пыли и влаги (IP) | IP54, IP55 (в зависимости от исполнения) |
| Класс нагревостойкости изоляции | F (до +155°C) |
| Масса, кг (приблизительно) | 87.15 |
Принцип работы электродвигателя ВА 132 S4 основан на классической схеме трехфазного асинхронного двигателя с короткозамкнутым ротором. При подаче напряжения на обмотку статора создается вращающееся магнитное поле, которое индуцирует токи в роторе. Взаимодействие этих магнитных полей создает вращающий момент, приводящий ротор в движение с частотой, несколько меньшей синхронной (эффект скольжения).
Взрывозащита двигателя ВА 132 S4 реализована по методу «взрывонепроницаемой оболочки» (Exd). Это означает, что все элементы, способные вызвать искру или опасный нагрев (обмотки, щеточный узел, контакты), надежно изолированы внутри массивного корпуса. Корпус рассчитан на удержание и гашение внутреннего взрыва без его передачи в окружающую среду. Герметизация выводов вала и кабельных вводов — критически важный элемент этой системы.
Эксплуатация электродвигателя ВА 132 S4 требует внимания к правильному подключению, заземлению и контролю температуры. Встроенные датчики температуры в обмотках и подшипниковых узлах позволяют осуществлять мониторинг состояния и вовремя предотвращать перегрев — основной фактор риска в условиях взрывоопасной среды.
Типичная ошибка — использование стандартных или несоответствующих по классу прочности крепежных элементов для монтажа двигателя ВА 132 S4 на раму. В условиях вибрации, характерной для промышленного оборудования, ненадежное крепление может привести к смещению агрегата, перекосу соединительной муфты, повышенному износу подшипников и, в худшем случае, к повреждению корпуса, что ставит под угрозу его взрывозащитные свойства. Всегда используйте рекомендованный производителем крепеж и контролируйте момент затяжки.
Электродвигатель ВА 132 S4 рассчитан на работу в широком диапазоне температур окружающей среды, определяемом его климатическим исполнением (У2.5, Т2.5, УХЛ 2.5). Класс изоляции F позволяет обмоткам выдерживать температуру до +155°C без существенной потери эксплуатационных свойств. Длительный перегрев сверх этих значений — главный враг ресурса двигателя.
Срок службы электродвигателя ВА 132 S4 напрямую зависит от соблюдения температурного режима, качества питающего напряжения, отсутствия перегрузок и своевременности обслуживания подшипниковых узлов. При правильной эксплуатации в номинальном режиме и регулярной замене смазки ресурс двигателя может составлять 15-20 лет и более. Качество применяемой взрывозащиты и общая надежность конструкции бренда Гидромаш способствуют достижению высоких показателей наработки на отказ.
Электродвигатель ВА 132 S4 находит свое применение в самых разных отраслях промышленности, где существует риск образования взрывоопасных газовых сред. В нефтегазовой отрасли он приводит в действие насосы, вентиляторы и компрессоры на добывающих платформах, перекачивающих станциях и НПЗ. В химической промышленности и машиностроении двигатели используются в окрасочных цехах, участках нанесения покрытий и там, где применяются легковоспламеняющиеся растворители.
В горнодобывающей промышленности этот взрывозащищенный электродвигатель ВА 132 S4 незаменим для привода вентиляторов главного проветривания, конвейеров и насосов в шахтах, где возможно скопление метана или угольной пыли. В металлообработке и деревообработке его используют в зонах, где образуется горючая пыль. Также он востребован в системах ЖКХ (насосные станции в подземных коллекторах), текстильной и пищевой промышленности (производство с использованием спиртов, эфиров). Купить электродвигатель ВА 132 S4 — значит обеспечить безопасность критически важных производственных процессов.
Современные тенденции промышленной автоматизации открывают новые возможности для применения электродвигателя ВА 132 S4. Его можно интегрировать в системы управления на базе ПЛК (программируемых логических контроллеров) для точного регулирования пуска, остановки и защиты. Оснащение датчиками вибрации и температуры с выходом по стандартным промышленным протоколам (например, IO-Link) превращает двигатель в элемент концепции Industry 4.0, позволяя осуществлять предиктивный мониторинг его состояния и планировать обслуживание до возникновения аварийной ситуации, что особенно ценно на удаленных и опасных объектах.
Обслуживание электродвигателя ВА 132 S4 направлено в первую очередь на поддержание его взрывозащитных свойств и механической надежности. Основные регламентные работы включают в себя регулярную проверку и подтяжку контактных соединений в клеммной коробке, контроль состояния кабельного ввода (сальника) на предмет герметичности, а также замену смазки в подшипниковых узлах в соответствии с межсервисными интервалами.
Наиболее подвержены износу подшипники качения, механические уплотнения вала и, при длительной эксплуатации в тяжелых условиях, обмотка статора. Любое обслуживание и особенно ремонт, связанный с вскрытием взрывонепроницаемой оболочки (включая замену подшипников), должны выполняться специализированными организациями, имеющими право на проведение таких работ и последующую перемаркировку взрывозащиты. После ремонта целостность и герметичность корпуса должны быть полностью восстановлены.
Для обеспечения длительной и бесперебойной работы стандартный ЗИП (запасные части, инструменты и принадлежности) для электродвигателя ВА 132 S4 может включать в себя набор быстроизнашиваемых деталей. К ним относятся подшипники закрытого типа для вала, комплекты уплотнительных прокладок для разъемов корпуса и клеммной коробки, запасные сальниковые уплотнения или торцевые уплотнения вала (в зависимости от исполнения), а также специальный крепеж для восстановления взрывозащиты после обслуживания. Оригинальные ремонтные комплекты и ЗИП для двигателей марки Гидромаш можно заказать отдельно, что гарантирует полное соответствие деталей и сохранение сертификата взрывозащиты.
На рынке представлены различные модификации взрывозащищенных двигателей схожих параметров. К аналогам электродвигателя ВА 132 S4 7.5 кВт можно условно отнести следующие варианты исполнений: Модель ВА 132 М4 с частотой вращения 1000 об/мин и аналогичной мощностью; Взрывозащищенный двигатель серии ВА 160 S4 мощностью 11 кВт для более производительных систем; Агрегат с комбинированным монтажом «лапа-фланец» для особых требований к установке; Двигатель с повышенной степенью защиты IP65 для сред с высокой влажностью и пылью; Исполнение с встроенным тормозом для приводов, требующих быстрой остановки.
| Элемент кода | Расшифровка |
|---|---|
| ВА | Серия взрывозащищенных асинхронных двигателей |
| 132 | Высота оси вращения вала (132 мм) |
| S | Установочный размер по длине станины (короткая) |
| 4 | Количество полюсов (4 полюса, синхронная частота 1500 об/мин) |
Внедрение надежного электродвигателя ВА 132 S4 приносит прямые экономические выгоды. Снижение риска аварий и незапланированных простоев из-за выхода из строя приводного оборудования минимизирует потери производства. Высокий КПД (87%) обеспечивает экономию электроэнергии. Длительный срок службы и ремонтопригодность сокращают затраты на полную замену агрегатов. В итоге, инвестиции в качественный взрывозащищенный двигатель окупаются за счет повышения общей надежности технологической линии, роста безопасности и снижения операционных расходов.

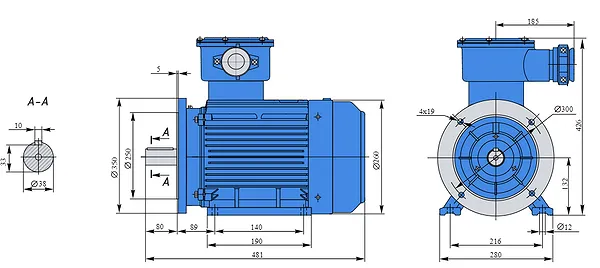

Электродвигатель ВА 132 S4 имеет четко стандартизированные габариты, обеспечивающие взаимозаменяемость с другими двигателями серии. Общие размеры составляют 426 мм по высоте, 481 мм по длине (с учетом вала) и 260 мм по ширине. Диаметр выходного конца вала равен 38 мм, что соответствует стандартным муфтам и полумуфтам. Предусмотрено два основных типа монтажа: на лапы (исполнение IM 1001) или комбинированный «лапы + фланец» (IM 3001), где фланец имеет диаметр 350 мм. Такой универсальный подход к монтажу позволяет легко интегрировать этот взрывозащищенный электродвигатель ВА 132 S4 как в новые проекты, так и при замене устаревшего оборудования, даже в условиях ограниченного пространства.
Электродвигатель ВА 132 S4 в исполнении IM 1001, IP55, климатическое исполнение У2 — стандартный мотор для установки на лапы, предназначенный для умеренного климата.
Электродвигатель ВА 132 S4 в исполнении IM 3001, IP54, клим. УХЛ 2.5 — модель для комбинированного монтажа (лапы+фланец) с защитой от брызг и пыли, для холодного и умеренного климата.
Электродвигатель ВА 132 S4 отлично адаптирован к работе в российских промышленных реалиях. Климатические исполнения У2.5 и УХЛ 2.5 позволяют ему стабильно функционировать в широком диапазоне температур от -40°С до +40°С. Конструкция и материалы рассчитаны на совместимость с отечественными смазочными материалами и допускают работу в условиях нестабильного качества сетевого напряжения (в пределах норм, оговоренных стандартами). Его надежность проверена эксплуатацией на объектах ЖКХ, в шахтах и на промышленных предприятиях по всей территории России и стран СНГ, что делает его предсказуемым и долговечным решением.
Электродвигатель ВА 132 S4 демонстрирует высокую надежность в экстремальных условиях. Благодаря классу изоляции F и климатическим исполнениям, он сохраняет работоспособность при аномально низких температурах до -40°С и в условиях повышенной влажности. Герметичная конструкция корпуса (IP54/IP55) защищает внутренние элементы от проникновения абразивной пыли, соленых брызг и других агрессивных агентов. Использование качественных материалов для уплотнений и покрытий обеспечивает стойкость к умеренно агрессивным средам. Простота конструкции и доступность основных узлов (подшипников) позволяют при наличии квалификации проводить диагностику и замену изношенных элементов даже в полевых условиях, минимизируя время простоя оборудования.
Теоретически, ключевые конструктивные особенности электродвигателя ВА 132 S4 могли бы оказаться полезными и за пределами Земли. Его взрывонепроницаемая оболочка, рассчитанная на удержание давления, в условиях разреженной марсианской или лунной атмосферы стала бы, наоборот, барьером, защищающим внутренние обмотки и подшипники от вакуума и космической пыли. Специальное исполнение с низкотемпературной смазкой и устойчивостью к термоциклированию (от космического холода до нагрева солнечным излучением) позволило бы ему выполнять задачи по приводу насосов или систем вентиляции в будущих обитаемых модулях. Запас прочности, заложенный в его конструкцию, — именно то, что нужно для надежности в неизвестной среде.
Можно ли купить элекродвигатель ВА 132 S4 со склада?
Да, возможна быстрая отгрузка элекродвигателя ВА 132 S4 со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наличие конкретной модели и исполнения рекомендуется уточнять у менеджера.
Какой ресурс у этого взрывозащищенного двигателя?
Ресурс электродвигателя ВА 132 S4 при правильной эксплуатации в номинальном режиме, своевременном обслуживании подшипников и отсутствии перегрузок составляет 15-20 лет и более.
Осуществляется ли доставка электродвигателей по регионам России и в СНГ?
Да, мы организуем доставку оборудования по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость зависят от адреса поставки.
Как расшифровать маркировку взрывозащиты 1ExdIIBT4?
Маркировка расшифровывается так: 1 — уровень защиты (оборудование с повышенной надежностью против взрыва); Ex — знак взрывозащищенного оборудования; d — вид взрывозащиты «взрывонепроницаемая оболочка»; IIB — подгруппа взрывоопасной смеси (пропан, этилен и др.); T4 — температурный класс (максимальная температура поверхности не более 135°C).
Заказывая взрывозащищенный электродвигатель ВА 132 S4 у нас, вы получаете оригинальное оборудование проверенного отечественного бренда с официальной гарантией производителя 12 месяцев. Мы обеспечиваем гибкие условия поставки: возможность купить двигатель с отгрузкой со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани, а также оперативную доставку в любой регион России и страны СНГ. Наши специалисты помогут подобрать нужное исполнение, рассчитают цену и организуют быструю отгрузку. Обращаясь к нам, вы выбираете надежность, безопасность и выгодные условия сотрудничества с поставщиком оборудования бренда Гидромаш.
