Электродвигатель ВА 200L6

Электродвигатель ВА 200L6 — трехфазный взрывозащищенный асинхронный двигатель мощностью 30 кВт, предназначенный для безопасной работы в помещениях с риском образования взрывоопасных газовых смесей категории II. Он сочетает высокую производительность, надежность конструкции и соответствие строгим стандартам безопасности.

Описание и назначение

Взрывозащищенный электродвигатель ВА 200L6 представляет собой специальное силовое оборудование, разработанное для эксплуатации в условиях потенциальной взрывоопасности. Его основное назначение — обеспечить безопасный и эффективный привод для насосов, вентиляторов, компрессоров, станков и другого технологического оборудования на объектах, где в воздухе могут присутствовать газы или пары, способные образовать взрывоопасную смесь.

Ключевая особенность, отличающая этот двигатель от обычных промышленных моторов, — его взрывонепроницаемая оболочка. Конструкция электродвигателя ВА 200L6 предотвращает передачу внутреннего взрыва (который теоретически может произойти внутри корпуса из-за искрения) во внешнюю среду. Это достигается за счет особого исполнения кожуха, герметизации щелей, выводных устройства вала и кабельного ввода. Таким образом, купить электродвигатель ВА 200L6 — значит выбрать решение для ответственных участков производства.

Агрегат рассчитан на питание от стандартной трехфазной сети 380 В/50 Гц и имеет номинальную частоту вращения около 1000 об/мин (фактическая — 975 об/мин). Высокий КПД (90%) и хороший коэффициент мощности (Cos φ = 0,84) обеспечивают его энергоэффективность и снижают нагрузку на электрическую сеть. Для мониторинга состояния в двигатель интегрированы датчики температуры обмоток статора и подшипниковых узлов.

Вес, габариты, код ТН ВЭД, ГОСТ

Сила из чайника

Представьте, что вам нужно вскипятить чайник в комнате, где периодически протекает газ. Обычный электрочайник делать это опасно — одна искра, и… А вот если бы у него был корпус как у электродвигателя ВА 200L6, который удержал бы возможную вспышку внутри себя, то можно было бы спокойно пить чай даже в такой рискованной обстановке. Конечно, чайник с такой защитой был бы тяжеловат, но зато абсолютно безопасен!

Технические характеристики

Принцип работы

Электродвигатель ВА 200L6 работает по классическому принципу трехфазного асинхронного двигателя с короткозамкнутым ротором. При подаче напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует ток в роторе и заставляет его вращаться с частотой, немного меньшей частоты поля (отсюда термин «асинхронный»).

Взрывозащита типа «взрывонепроницаемая оболочка» (Exd) обеспечивает безопасность за счет конструкции корпуса. Корпус двигателя выполнен таким образом, чтобы выдержать давление внутреннего взрыва и не допустить его распространения наружу. Все соединения (крышки, фланцы, вводные устройства) имеют специальные длинные и узкие щелевые уплотнения («лабиринты»), через которые пламя и горячие газы охлаждаются до безопасной температуры, прежде чем выйти наружу. Именно эта конструктивная особенность позволяет купить и безопасно эксплуатировать данный электродвигатель в условиях газовой опасности.

Для обеспечения надежности и предотвращения аварийных ситуаций в двигатель встроены термодатчики. Они контролируют температуру наиболее нагруженных узлов — обмоток статора и подшипников качения. При превышении допустимой температуры сигнал с датчиков может использоваться для отключения питания или подачи сигнала тревоги оператору. Это критически важно для оборудования, работающего в непрерывном режиме и в сложных условиях.

Лайфхак инженера

Типичная ошибка при монтаже электродвигателя ВА 200L6 — пренебрежение заземлением. Взрывозащищенный корпус должен быть надежно соединен с системой защитного заземления как через внутренние, так и через наружные зажимы. Это не только требование электробезопасности, но и элемент взрывозащиты, так как статическое электричество или блуждающие токи могут стать источником воспламенения. Перед первым пуском всегда проверяйте сопротивление заземляющего контура.

Температурный режим и срок службы

Температурный диапазон эксплуатации электродвигателя ВА 200L6 определяется его климатическим исполнением: У2.5 (работа от –45°C до +40°C), Т2.5 (для тропиков), УХЛ2.5 (от –60°C до +40°C). Нагревостойкость изоляции класса F (до +155°C) обеспечивает запас прочности и стабильную работу при повышенных температурах окружающей среды или при перегрузках.

Срок службы двигателя напрямую зависит от соблюдения температурного режима работы, качества питающего напряжения и своевременного технического обслуживания. При правильной эксплуатации, включая чистоту и вентиляцию помещения, качественную центровку с рабочей машиной и регулярную замену смазки в подшипниках, ресурс этого взрывозащищенного электродвигателя может достигать 10–15 лет и более. Перегрев обмоток — основная причина выхода из строя, поэтому важно не допускать длительных перегрузок и контролировать температуры с помощью штатных датчиков.

Область применения

Взрывозащищенный электродвигатель ВА 200L6 находит применение в отраслях, где присутствуют риски образования взрывоопасных газовых сред. К ним относятся нефтегазовая отрасль (компрессорные станции, установки перекачки нефтепродуктов, газоперерабатывающие заводы), химическая промышленность (производство лаков, красок, растворителей, полимеров), горнодобывающая промышленность (шахтные выработки, где может скапливаться метан), а также предприятия металлургии, машиностроения, деревообработки (окрасочные цеха) и текстильной промышленности (производство с использованием легковоспламеняющихся материалов).

В этих сферах он используется в качестве привода для насосов перекачки агрессивных жидкостей, вентиляторов общеобменной и местной вытяжной вентиляции, дымососов, мешалок, конвейеров и станков. Купить этот электродвигатель также могут предприятия строительной отрасли и ЖКХ для оборудования, устанавливаемого в подвальных помещениях котельных или насосных станций, где есть риск утечки газа.

Современные технологии

Интеграция взрывозащищенного электродвигателя ВА 200L6 в концепцию Industry 4.0 открывает новые возможности. Данные со встроенных термодатчиков могут передаваться через взрывозащищенные интерфейсы в ПЛК или SCADA-систему для мониторинга состояния в реальном времени. Это позволяет перейти от планово-предупредительного обслуживания к предиктивному, прогнозируя остаточный ресурс подшипников и обмоток. Совместимость с IoT-датчиками вибрации и анализаторами качества электроэнергии делает его частью интеллектуальной системы управления производством, повышая общую безопасность и эффективность технологических процессов.

Обслуживание и ремонт

Для продления срока службы взрывозащищенного электродвигателя ВА 200L6 необходимо строго следовать рекомендованным регламентам. Регулярное техническое обслуживание включает визуальный осмотр корпуса на отсутствие повреждений взрывонепроницаемых поверхностей, проверку состояния контактных соединений и заземления, контроль уровня вибрации и шума. Смазка подшипников должна производиться строго по рекомендованному графику и с использованием смазочных материалов, указанных в паспорте.

Чаще всего изнашиваются подшипники качения и уплотнительные элементы (сальники, манжеты). При появлении повышенного люфта вала, постороннего шума или течи смазки требуется незамедлительная диагностика и замена изношенных деталей. Любые ремонтные работы, связанные с вскрытием взрывонепроницаемого корпуса (например, перемотка статора), должны выполняться специализированными организациями, имеющими лицензию на ремонт взрывозащищенного оборудования, с последующей проверкой герметичности и выдачей сертификата.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания рекомендуется приобретать оригинальный ремонтный комплект или ЗИП (запасные части, инструмент и принадлежности). В состав такого комплекта для электродвигателя ВА 200L6 обычно входят быстроизнашиваемые и часто заменяемые детали: подшипники (задний и передний), набор уплотнений и сальников для вала, уплотнительные прокладки для крышек и кабельного ввода, крепежные элементы (болты, гайки, шайбы). Также в ЗИП могут входить специальные инструменты для центровки и монтажа. Заказать оригинальный ремкомплект для взрывозащищенного мотора можно вместе с покупкой самого электродвигателя.

Аналоги устройства

На рынке представлены различные аналоги взрывозащищенных электродвигателей мощностью 30 кВт с частотой вращения около 1000 об/мин. Среди них можно выделить двигатели общего назначения со степенью защиты IP54/IP55 и классом изоляции F. Также существуют модификации с фланцевым креплением или усиленными подшипниковыми узлами. Отдельной категорией являются двигатели со встроенными частотными преобразователями для регулировки скорости. Взрывозащищенные исполнения могут иметь различные маркировки взрывозащиты (например, Exde, Exe) для разных зон. Модели с системой принудительного охлаждения (с вентилятором) предназначены для продолжительной работы при высоких нагрузках. Выбор конкретного аналога зависит от требований к моменту на валу, климатическим условиям и конкретной зоне взрывоопасности на объекте. Купить подходящую модель помогает консультация с техническим специалистом.

Условное обозначение

Экономические выгоды

Применение надежного электродвигателя ВА 200L6 напрямую влияет на экономические показатели производства. Высокий КПД (90%) снижает потребление электроэнергии и затраты на нее. Надежная взрывозащитная конструкция минимизирует риск дорогостоящих аварий, простоев производства и штрафов от контролирующих органов. Длительный межремонтный период и доступность ЗИП сокращают затраты на обслуживание. В итоге, купить качественный взрывозащищенный электродвигатель — это инвестиция в бесперебойность технологического процесса и повышение общей окупаемости (ROI) оборудования.

Изображения

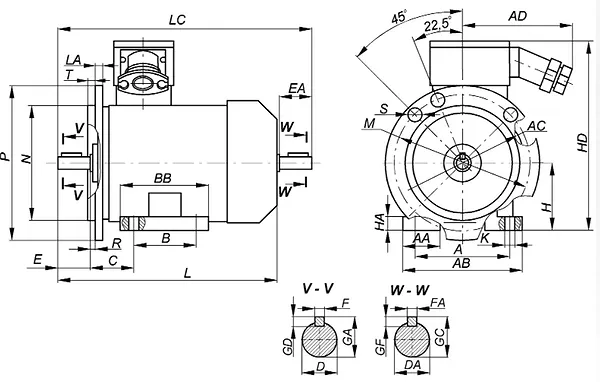

Габаритные и присоединительные размеры

Габариты взрывозащищенного электродвигателя ВА 200L6 составляют 560 мм по высоте, 835 мм в длину и 410 мм по ширине. Такие размеры определяются мощной магнитной системой и конструкцией взрывонепроницаемого корпуса. Двигатель предлагается в двух основных монтажных исполнениях: на лапах (IM1001) и комбинированном — на лапах и с фланцем (IM2001).

Присоединительные размеры стандартизированы для удобства интеграции. Диаметр выходного конца вала составляет 60 мм, на нем имеется паз для шпонки, обеспечивающей передачу крутящего момента. При фланцевом исполнении используется фланец диаметром 450 мм с крепежными отверстиями под болты. Это позволяет осуществлять монтаж электродвигателя ВА 200L6 как на стандартную раму, так и непосредственно на ответный фланец насоса или редуктора, что важно при работе в ограниченном пространстве.

Примеры заказа

Модель Электродвигателя ВА 200L6 IM1001 IP55 У2.5 — взрывозащищенный двигатель на лапах, степень защиты IP55, климатическое исполнение У2.5 для умеренного климата.

Модель Электродвигателя ВА 200L6 IM2001 IP54 Т2.5 — взрывозащищенный двигатель на лапах и фланце, степень защиты IP54, климатическое исполнение Т2.5 для тропического климата.

Адаптация к российским условиям

Электродвигатель ВА 200L6 производства Гидромаш адаптирован для работы в условиях России и стран СНГ. Он рассчитан на широкий диапазон температур (исполнения У2.5, УХЛ2.5) и устойчив к климатическим перепадам. Конструкция учитывает особенности отечественных электросетей с возможными колебаниями напряжения и частоты. Двигатель совместим с требованиями российских стандартов безопасности и готов к эксплуатации на объектах нефтегазовой промышленности, шахтах, химических комбинатах и в системе ЖКХ России и стран СНГ.

Работа в экстремальных условиях

Электродвигатель ВА 200L6 в исполнении УХЛ2.5 способен работать при температурах окружающей среды до –60°C. Это достигается за счет применения специальных морозостойких материалов, смазок и конструктивных решений. При работе в условиях высокого содержания пыли и влаги степень защиты IP54/IP55 обеспечивает надежную сохранность внутренних узлов.

Устойчивость к вибрации и возможность проведения базового технического обслуживания (замена смазки, очистка корпуса) в полевых условиях делают этот двигатель востребованным на удаленных и труднодоступных объектах. Его надежность подтверждена испытаниями и многолетним опытом эксплуатации в сложнейших промышленных средах.

Возможность работы на Марсе или Луне

Если бы электродвигатель ВА 200L6 отправился на Марс, его взрывонепроницаемая оболочка пригодилась бы не столько для защиты от газов (их там почти нет), сколько от разреженной атмосферы и космической пыли. Низкие температуры Красной планеты (до –140°C) потребовали бы специальной модификации смазки и изоляции, но принципиальная конструктивная надежность осталась бы прежней. А вот в условиях лунной базы, где нужно было бы приводить в действие системы жизнеобеспечения в герметичных отсеках с контролируемой атмосферой, его способность предотвратить распространение внутренней аварийной ситуации стала бы бесценной. Впрочем, на Земле его запас прочности и надежности уже давно оценен по достоинству.

Часто задаваемые вопросы

Какой тип взрывозащиты у двигателя ВА 200L6?
Двигатель имеет маркировку взрывозащиты 1ExdIIBT4. Это означает взрывонепроницаемую оболочку (Exd) для работы в средах, содержащих газы группы IIB (пропан, этилен) с температурным классом T4 (температура самовоспламенения выше 135°C).

Какое напряжение питания требуется?
Электродвигатель ВА 200L6 рассчитан на питание от трехфазной сети переменного тока напряжением 380 В частотой 50 Гц. Номинальный ток составляет 60,3 А.

Входит ли в комплект термодатчик?
Да, в двигатель уже встроены датчики температуры обмоток статора и подшипников. Они предназначены для подключения к системам сигнализации или защиты для контроля состояния агрегата.

Как осуществляется доставка по России?
Доставка электродвигателя ВА 200L6 возможна транспортными компаниями по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Почему выбирают «Гидромаш»

Выбирая взрывозащищенный электродвигатель ВА 200L6 производства Гидромаш, вы получаете надежное оборудование, соответствующее требованиям ГОСТ и международных стандартов безопасности. Мы предлагаем возможность купить оригинальный двигатель с гарантией 12 месяцев. Обеспечиваем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку в любой регион России и страны СНГ. Наши специалисты готовы помочь с подбором и оформлением заказа, чтобы вы получили нужное оборудование по оптимальной цене в кратчайшие сроки.
