| Мощность | 45 |
| Частота, об/мин | 1500 |
| Вес, кг | 200 |
Электродвигатель ВА 200L4: позиция каталога «Гидромаш» (серия ВА; высота оси вращения 200 мм; буква установочного размера «L»; 4 полюса, синхронная частота около 1500 об/мин при 50 Гц). Объясняем, что означают обозначение и что учитывать при выборе.
Электродвигатель ВА 200L4
Взрывозащищённый электродвигатель — асинхронная машина в оболочке, которая предотвращает передачу взрыва наружу. Его выбирают для объектов со взрывоопасными зонами, где использование обычных машин недопустимо. Используют там, где обычная электрическая машина запрещена.
Что следует из названия: серия ВА; высота оси вращения 200 мм; буква установочного размера «L»; 4 полюса, синхронная частота около 1500 об/мин при 50 Гц. Мощность, ток, КПД и напряжение в обозначении не указаны, их уточняют по паспорту изделия.
Расшифровка стандартная: число — высота оси вращения, буква S, M или L — длина станины, цифра в конце — число полюсов. Для сети 50 Гц это соответствует синхронной частоте около 3000 (2 полюса), 1500 (4), 1000 (6) и 750 (8) об/мин, а фактическая частота при нагрузке немного ниже.
Exd — взрывозащита типа «взрывонепроницаемая оболочка». Римская цифра в маркировке показывает группу оборудования: I — для шахт и рудников, II — для прочих взрывоопасных объектов.
Чтобы подобрать двигатель, определите:
Для безопасной работы выполните подключение через допущенные кабельные вводы, не повреждайте взрывозащитные поверхности и не вскрывайте оболочку в опасной зоне. Нельзя вскрывать оболочку во взрывоопасной зоне, повреждать взрывозащитные поверхности и подключать кабель без соответствующих вводов. Периодичность осмотров задают паспорт и регламент объекта.
Заказ позиции «Электродвигатель ВА 200L4» начинается со сверки параметров из названия с вашей задачей. Соседние позиции: Электродвигатель ВРА 200М6 РВ ExdI, Электродвигатель ВРМ 200М8 РВ ExdI, Электродвигатель ВРА 225М2 РВ ExdI, Электродвигатель ВРА 225М4 РВ ExdI. Для заказа укажите обозначение «Электродвигатель ВА 200L4», количество и условия применения; наличие, цену и срок поставки уточняйте при обращении. Если нужного исполнения нет, найдём аналог по тем же параметрам.
Подбор выполняем по высоте оси, мощности, частоте вращения и маркировке взрывозащиты; пришлите, что стоит на оборудовании.
Это вид взрывозащиты «взрывонепроницаемая оболочка»: оболочка выдерживает внутренний взрыв и не передаёт его наружу.
Это последняя цифра типоразмера. Для сети 50 Гц 2, 4, 6 и 8 полюсов дают синхронную частоту около 3000, 1500, 1000 и 750 об/мин.
Описание
Электродвигатель ВА 200 L4 — электромотор, отвечающий требованиям по взрывобезопасности категории II (работа в условиях газовой среды). Конструктивно это трехфазный электродвигатель с короткозамкнутым ротором, в базовом исполнении рассчитанный на питание от сети 380 В/50 Гц, и не предусматривающий изменение частоты вращения вала.
Ключевая особенность ВА 200 L4 — конструкция, предотвращающая передачу взрывной волны и продуктов взрыва во внешнюю среду. Это обеспечено размещением статора и ротора во взрывобезопасном кожухе, а а ещё герметизацией щелей, вывода вала и точки ввода питающего кабеля. Контроль состояния мотора обеспечивается встроенными датчиками температуры обмотки и подшипников. Для повышения безопасности предусмотрены наружные и внутренние клеммы заземления.
Двигатель ВА 200 L4 предлагается в монтажных исполнениях для установки на лапы и лапы + фланец, имеет класс нагревостойкости изоляции F (до +155 °C), предназначен для продолжительного режима работы. Агрегат может использоваться для привода вентиляторов, насосов, станков и прочего оборудования, работающего во взрывоопасных помещениях категории II (риск образования взрывоопасных смесей воздуха с газами и парами), в том числе в шахтах, на химических, металлургических и иных предприятиях.
Характеристики
| Основные параметры | |
|---|---|
| Мощность, кВт | 45 |
| Частота вращения вала (фактическая) | 1460 |
| Напряжение, В | 380 |
| Ток, Iн, А | 87,5 |
| КПД, % | 92 |
| Кратность пускового момента Мп/Мн | 2,5 |
| Коэффициент мощности, Соs ф | 0,85 |
| Кратность максимального момента Mmax/Мн | 2,6 |
| Частота вращения вала | 1500 об/мин |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Исполнение и возможные модификации | |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты от влаги и пыли | IP54, IP55 |

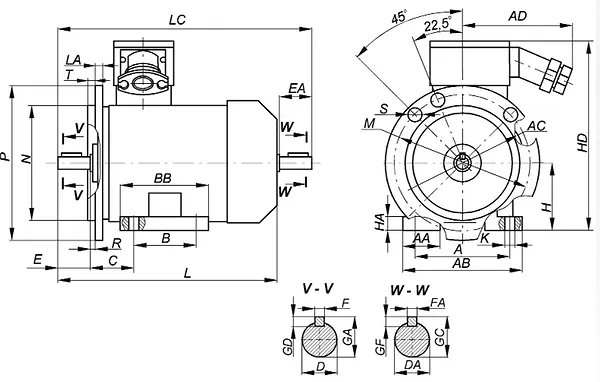

| Габаритные размеры | |
| Диаметр вала, мм | 60 |
| Диаметр фланца, мм | 450 |
| Размеры (ВхДхГ), мм | 560x835x410 |
 |
 |
