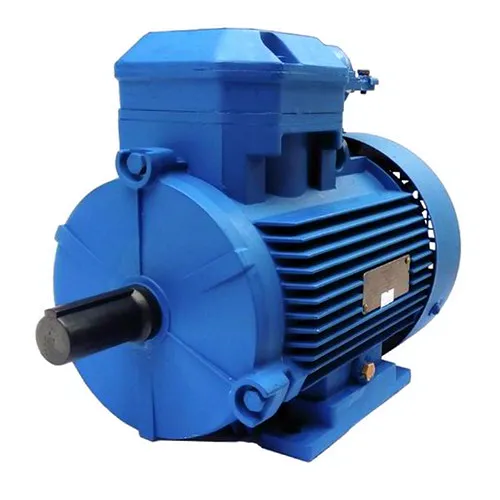

Взрывозащищённый асинхронный электродвигатель 4ВР 100S4 мощностью 3 кВт — это надёжный приводной элемент для работы во взрывоопасных средах. Он предназначен для непрерывного режима работы S1 и обеспечивает безопасную эксплуатацию на предприятиях нефтегазового и химического комплекса. Исполнение с высокой степенью защиты IP54/55 и взрывонепроницаемой оболочкой гарантирует долговечность и соответствие строгим требованиям промышленной безопасности.
Электродвигатель 4ВР 100S4 представляет собой трёхфазный асинхронный мотор с короткозамкнутым ротором, специально разработанный для установки в помещениях, где существует риск образования взрывоопасных газовых или паровоздушных смесей. Его основное назначение — привод стационарного технологического оборудования, такого как насосы, вентиляторы, компрессоры, конвейеры и другое оборудование в химической, нефтехимической, горнодобывающей и металлургической промышленности.
Ключевое отличие электродвигателя 4ВР 100S4 от общепромышленных моделей — это уровень взрывозащиты, реализованный по принципу взрывонепроницаемой оболочки («d»). Это означает, что корпус двигателя способен выдержать и не пропустить наружу внутренний взрыв, предотвращая его распространение во внешнюю опасную среду. Такое исполнение электродвигателя 4ВР 100S4 делает его незаменимым на объектах с повышенными требованиями к безопасности.
Базовая модель электродвигателя 4ВР 100S4 рассчитана на напряжение 380 В и частоту 50 Гц, что соответствует промышленным стандартам в России и странах СНГ. При этом доступны модификации на другие напряжения. Габариты и установочные размеры электродвигателя 4ВР 100S4 привязаны к стандарту РС-3031, что обеспечивает удобство монтажа и замены. Надежность данного электродвигателя 4ВР 100S4 подтверждается продолжительным режимом работы S1.
Что общего у электродвигателя 4ВР 100S4 и термоса? Оба надёжно хранят свой внутренний мир от внешней среды. Только термос — тепло, а наш двигатель 4ВР 100S4 — потенциальную искру, превращая её во вращательную энергию, а не в чрезвычайную ситуацию. Это не просто мотор, это гарантия спокойной смены даже в самой напряженной атмосфере.
| Параметр | Значение для модели 4ВР 100S4 |
|---|---|
| Мощность, кВт | 3 |
| Частота вращения (синхронная), об/мин | 1500 |
| Частота вращения (фактическая), об/мин | ~1410 |
| Напряжение, В | 380 (50 Гц) |
| Номинальный ток, А | 6,79 |
| КПД, % | 82 |
| Коэффициент мощности, cos φ | 0,82 |
| Кратность пускового момента, Мп/Мн | 2 |
| Кратность максимального момента, Mmax/Мн | 2,2 |
| Режим работы | S1 (продолжительный) |
| Маркировка взрывозащиты | 1ExdeIIBT4 |
| Степень защиты IP | IP54, IP55 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Диаметр вала, мм | 28 |
| Масса (приблизительно), кг | 30 |
Электродвигатель 4ВР 100S4 работает по классическому принципу трёхфазного асинхронного двигателя. При подаче на статор трёхфазного напряжения создаётся вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутых стержнях ротора, в результате чего возникает электромагнитный момент, заставляющий ротор вращаться с частотой, немного меньшей частоты вращения поля (скольжение). Основная энергия преобразуется в механическую на валу двигателя.
Взрывозащита типа «d» реализована за счёт массивного и прочного корпуса, который выдерживает давление внутреннего взрыва и охлаждает горячие газы до безопасной температуры, прежде чем они выйдут через специальные лабиринтные уплотнения. Это предотвращает воспламенение внешней взрывоопасной смеси. Корпус электродвигателя 4ВР 100S4 герметичен и не допускает проникновения внешней среды внутрь, где находятся потенциальные источники искрения.
Важным аспектом работы электродвигателя 4ВР 100S4 является его способность развивать высокий пусковой момент (вдвое больше номинального), что позволяет уверенно запускать оборудование под нагрузкой. Перегрузочная способность (до 2,2 от номинального момента) обеспечивает устойчивую работу при кратковременных пиковых нагрузках. При эксплуатации необходимо контролировать соответствие напряжения питания и не допускать перегрузок по току, чтобы избежать перегрева и выхода из строя.
Типичная ошибка — монтаж электродвигателя 4ВР 100S4 на объекте без юстировки соединительной муфты. Неотцентрованные валы создают радиальные и осевые биения, что приводит к вибрациям, перегреву подшипников, преждевременному износу и, в итоге, к выходу двигателя из строя. Лайфхак: всегда используйте индикаторные приборы или лазерные центровщики для точного совмещения осей двигателя и рабочего механизма, даже если «и так вроде ровно».
Электродвигатель 4ВР 100S4 рассчитан на работу в широком диапазоне климатических условий, соответствующих исполнениям У2.5, Т2.5 и УХЛ 2.5. Это позволяет эксплуатировать его как в умеренном, так и в тропическом климате при температурах окружающей среды от -40°С до +40°С. Критически важным является поддержание температуры обмоток статора в допустимых пределах, что обеспечивается правильным подбором мощности и эффективным теплоотводом через корпус.
На срок службы электродвигателя 4ВР 100S4 напрямую влияет качество питающего напряжения, величина нагрузки и температура окружающей среды. При работе в номинальном режиме, чистом воздухе (вне зоны запыления) и стабильном напряжении ресурс двигателя составляет 15-20 лет и более. Преждевременный износ чаще всего вызывается перегрузками по току, вибрацией из-за некачественного монтажа или загрязнением системы охлаждения, что ведёт к перегреву изоляции обмоток.
Электродвигатель 4ВР 100S4 находит применение в отраслях, где присутствуют взрывоопасные зоны: машиностроение (окрасочные цеха, участки с использованием ЛВЖ), автомобильная промышленность (испытательные стенды с горючими газами), горнодобывающая промышленность (шахты, где возможно выделение метана), нефтегазовая отрасль (насосные станции, компрессорные, установки подготовки нефти), химическая промышленность (производство и перекачка легковоспламеняющихся веществ). Также он востребован в металлообработке, деревообработке (при наличии пылевых взрывоопасных сред), текстильной промышленности и на объектах ЖКХ (газораспределительные станции, котельные). В каждой из этих отраслей двигатель 4ВР 100S4 обеспечивает безопасный привод ответственного оборудования.
Электродвигатель 4ВР 100S4, оснащенный датчиками температуры, вибрации и тока, становится ключевым элементом концепции Industry 4.0. Интеграция с системами ПЛК позволяет осуществлять онлайн-мониторинг технического состояния, прогнозировать отказы (предиктивная диагностика) и планировать обслуживание. Данные с двигателя могут передаваться на IoT-платформы для анализа энергоэффективности всей технологической линии. Даже работая в паре с коботами в опасных зонах, такой интеллектуальный привод повышает общий уровень автоматизации и безопасности производства.
Для продления срока службы электродвигателя 4ВР 100S4 необходимо проводить регулярные регламентные работы. К ним относятся визуальный осмотр на предмет повреждений корпуса и кабельного ввода, очистка наружных поверхностей от загрязнений, препятствующих охлаждению, контроль и подтяжка крепёжных соединений, проверка состояния подшипников по уровню шума и вибрации. Периодичность обслуживания зависит от интенсивности работы и условий эксплуатации, но рекомендуется не реже одного раза в год.
Быстрее всего изнашиваются подшипниковые узлы, особенно в условиях вибрации или несоосности. Также особого внимания требуют сальниковые или манжетные уплотнения вала, предотвращающие попадание внутрь влаги и пыли. В случае выхода двигателя из строя капитальный ремонт, связанный с перемоткой статора или заменой ротора в условиях взрывозащищенного исполнения, должен выполняться только специализированными предприятиями, имеющими лицензию на ремонт взрывозащищенного оборудования, чтобы не нарушить целостность и сертификацию оболочки.
Для оперативного обслуживания и ремонта электродвигателя 4ВР 100S4 рекомендуется иметь запас быстроизнашивающихся деталей и ремонтный комплект. В его состав обычно входят: шарикоподшипники вала (закрытого или открытого типа), комплект уплотнений и сальников для вала, крепёжные изделия (болты, шайбы), запасные кабельные вводы, соответствующие степени защиты. Для оригинального электродвигателя 4ВР 100S4 можно заказать официальный ЗИП (запасные части, инструменты и принадлежности) у производителя, что гарантирует полное соответствие деталей исходным характеристикам и материалам, сохраняя взрывозащитные свойства.
На рынке представлены различные варианты взрывозащищённых электродвигателей, которые могут рассматриваться как аналоги по функционалу:АИМ 100S4 с взрывозащитой Exd – отечественный аналог схожей габаритной установки.Двигатели серии ВА 100S4 – предыдущее поколение с аналогичными установочными размерами.Моторы исполнения Exde с комбинированной защитой (оболочка + повышенная безопасность).Импортные аналоги на 1500 об/мин мощностью 3-4 кВт в корпусах из алюминиевого сплава.Электродвигатели с повышенной степенью защиты IP65 для особо загрязнённых сред.
| Элемент кода | Значение и расшифровка |
|---|---|
| 4ВР | Серия асинхронных взрывозащищенных электродвигателей |
| 100 | Высота оси вращения вала, мм (100 мм) |
| S | Установочный размер по длине корпуса (средняя длина) |
| 4 | Количество полюсов (4 полюса, синхронная частота 1500 об/мин) |
Применение надёжного электродвигателя 4ВР 100S4 напрямую влияет на экономику предприятия. Снижаются простои из-за отказов оборудования в опасных зонах. Высокий КПД (82%) и коэффициент мощности (0,82) обеспечивают экономию электроэнергии. Увеличение ресурса работы и минимизация затрат на внеплановый ремонт повышают общую окупаемость (ROI) технологической линии. Инвестиция в качественный двигатель 4ВР 100S4 – это вложение в бесперебойность и рентабельность основного производства.
Общие габариты электродвигателя 4ВР 100S4 составляют 246,5 мм по высоте, 360 мм в длину и 226 мм в глубину (ширина). Это компактные размеры для двигателя мощностью 3 кВт, что облегчает его монтаж в условиях ограниченного пространства. Монтажные исполнения включают установку на лапах (IM1081/1082), комбинированную на лапах и фланце (IM2081/2082) или исключительно на фланце (IM3081/3082).
Присоединительные размеры стандартизированы. Вал двигателя имеет диаметр 28 мм с возможностью установки шпонки для передачи крутящего момента. При использовании фланцевого исполнения диаметр фланца составляет 250 мм с крепёжными отверстиями по заданному развороту. Правильный подбор и крепление приводной муфты или шкива на вал — критически важный этап монтажа для обеспечения долгой и безаварийной работы электродвигателя 4ВР 100S4.
Электродвигатель 4ВР 100S4 У2.5 IM1081 — двигатель мощностью 3 кВт, 1500 об/мин, взрывозащита 1ExdeIIBT4, степень защиты IP55, климатическое исполнение У2.5 для умеренного климата, монтаж на лапах.
Электродвигатель 4ВР 100S4 Т2.5 IM2081 — аналогичная модель для тропического климата с комбинированным креплением (лапы + фланец).
Электродвигатель 4ВР 100S4 УХЛ2.5 IM3081 — исполнение для холодного и умеренно-холодного климата с креплением исключительно на фланце.
Электродвигатель 4ВР 100S4 полностью адаптирован к работе в суровых российских реалиях. Он рассчитан на работу в широком температурном диапазоне от -40°С, что актуально для Сибири и Крайнего Севера. Конструкция устойчива к типичным для отечественных сетей колебаниям напряжения. Взрывозащищённое исполнение соответствует требованиям большинства опасных зон на предприятиях РФ и стран СНГ. Двигатель готов к длительной эксплуатации на объектах ЖКХ, в промышленности и ОПК без потери своих защитных свойств.
Электродвигатель 4ВР 100S4 спроектирован для работы в экстремальных условиях, характерных для удалённых промыслов и северных регионов. Он сохраняет работоспособность при температурах до -40°С, благодаря специальным морозостойким материалам изоляции и смазке в подшипниках. Исполнение корпуса из чугуна обеспечивает высокую механическую прочность и стойкость к коррозии в агрессивных промышленных атмосферах.
Запас прочности по крутящему моменту и тщательная герметизация оболочки позволяют эксплуатировать данный двигатель в условиях повышенной вибрации и запылённости. Конструкция допускает проведение оперативной диагностики (замер вибрации, температуры) и даже замену подшипников в полевых условиях квалифицированным персоналом, что минимизирует время простоя критически важного оборудования.
Если бы на Марсе потребовалось качать грунт или вентилировать модуль в среде с потенциально метановой атмосферой, электродвигатель 4ВР 100S4 имел бы шансы. Его взрывонепроницаемая оболочка («d») могла бы стать дополнительной защитой от разреженной марсианской атмосферы, сохраняя внутреннее давление. Широкий температурный диапазон покрывает марсианские перепады. Конечно, потребовалась бы адаптация системы охлаждения в вакууме и замена стандартных уплотнений, но запас прочности и надёжности у этого двигателя — почти космический.
Какая взрывозащита у электродвигателя 4ВР 100S4?
Двигатель имеет маркировку взрывозащиты 1ExdeIIBT4. Это означает взрывонепроницаемую оболочку («d») для оборудования группы II (промышленное) с газовой средой подгруппы B (пропан, этилен) и температурным классом T4 (температура воспламенения выше 135°C).
Какое напряжение питания требуется?
Базовая модель электродвигателя 4ВР 100S4 рассчитана на трёхфазную сеть 380 В, 50 Гц. Также доступны исполнения на другие стандартные промышленные напряжения — при заказе необходимо уточнить требуемое напряжение у менеджера.
Как осуществляется доставка по России?
Мы организуем доставку электродвигателей 4ВР 100S4 по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону транспортными компаниями или собственной логистической службой.
Что входит в гарантию?
На электродвигатель 4ВР 100S4 предоставляется гарантия 12 месяцев со дня отгрузки. Гарантия распространяется на дефекты материалов и изготовления при соблюдении условий транспортировки, хранения, монтажа и эксплуатации, указанных в технической документации.
Выбирая электродвигатель 4ВР 100S4 в компании «Гидромаш», вы получаете не просто оборудование, а комплексное решение. Мы предлагаем купить оригинальный и сертифицированный электродвигатель с гарантией 12 месяцев от производителя. Наша логистическая сеть позволяет организовать быструю отгрузку и доставку: наличие на складах в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани минимизирует сроки получения заказа. Мы обеспечиваем оперативную доставку по всей России и в страны СНГ. Обратившись к нам, вы получаете выгодную цену на электродвигатель 4ВР 100S4, профессиональную консультацию и надежного поставщика промышленного оборудования — бренд Гидромаш. Закажите обратный звонок или оставьте заявку на сайте для быстрого расчета стоимости и уточнения возможности отгрузки.
