Гидрозамок односторонний М-1КУ 32/320

Гидрозамок односторонний М-1КУ 32/320 – это высоконадёжный управляемый гидравлический клапан, предназначенный для безопасной фиксации исполнительных механизмов в гидравлических системах. Устройство предотвращает неконтролируемые сдвиги и обеспечивает герметичное запирание потока, особенно в системах с высоким давлением до 32 МПа. Установка такого гидрозамка значительно повышает безопасность и работоспособность оборудования.

Описание и назначение

Гидрозамок односторонний М-1КУ 32/320 служит специализированным узлом гидроавтоматики, также известным как управляемый обратный клапан. Его ключевая задача – блокировать обратный поток рабочей жидкости в гидросистеме, когда исполнительный механизм находится под нагрузкой, например, в поднятом состоянии. Это предотвращает опасные ситуации, вызванные негерметичностью основного распределителя или падением давления.

Основное отличие данного гидрозамка от простых обратных клапанов заключается в возможность дистанционного управления. Он свободно пропускает жидкость от распределителя к цилиндру или гидромотору, но для обратного хода гидрозамок односторонний М-1КУ 32/320 необходимо открыть специальным гидравлическим сигналом на его управляющий порт. Это обеспечивает полный контроль над положением груза или рабочего органа.

Встроенный разгрузочный клапан в модели М-1КУ обеспечивает плавное возвращение исполнительного механизма, исключая гидравлические удары и резкие скачки давления. Отдельный дренажный канал управляющего узла повышает стабильность работы и упрощает конструкцию системы. Типовое применение гидрозамка одностороннего М-1КУ 32/320 – это гидроцилиндры подъёмных механизмов, прессов, станков и другой техники, где требуется безопасная фиксация.

Вес, габариты, код ТН ВЭД, ГОСТ

Секрет надёжности: он как доверенный страж

Работа гидрозамка одностороннего М-1КУ 32/320 напоминает дисциплинированного часового, охраняющего важный объект. Он всегда пропустит «своих» – поток жидкости, идущий на выполнение работы, но без специального пароля в виде управляющего сигнала ни за что не откроет ворот для обратного движения. На него можно положиться в любой ситуации, ведь он обеспечивает непоколебимую фиксацию, даже когда в системе что-то пошло не так.

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего М-1КУ 32/320 основан на комбинации запорного и управляющего клапанов. В исходном состоянии запорный элемент (шарик или тарелка) под действием пружины и усилия от давления жидкости со стороны исполнительного механизма плотно прижат к седлу, надёжно блокируя обратный поток. Это состояние «заперто».

Прямой поток от насоса через распределитель свободно проходит через гидрозамок, так как давление со стороны входа преодолевает усилие запорной пружины. Для открытия обратного хода – возврата цилиндра – на управляющий порт гидрозамка подаётся давление. Под действием этого сигнала управляющий поршень смещается, сбрасывая давление в полости за запорным элементом. При достижении разности давлений, когда давление со стороны цилиндра превысит оставшееся усилие в полости, гидрозамок односторонний М-1КУ 32/320 открывается, и жидкость может вернуться в бак.

Встроенный разгрузочный клапан срабатывает при превышении установленного давления, открывая канал для плавного сброса, что предотвращает резкое движение и ударные нагрузки. Корректная работа гидрозамка критически зависит от чистоты рабочей жидкости, поэтому обязательна установка фильтров тонкой очистки в системе.

Лайфхак для монтажника

Самая распространённая ошибка при установке гидрозамка одностороннего М-1КУ 32/320 – подключение управляющей линии к сливной магистрали под остаточным давлением. Это приводит к невозможности открытия замка или его нестабильной работе. Правильный лайфхак: управляющую линию всегда подключать к магистрали с «нулевым» давлением в момент подачи сигнала, например, к линии, идущей непосредственно от распределителя в бак. Такой подход гарантирует чёткое и моментальное срабатывание.

Температурный режим и срок службы

Гидрозамок односторонний М-1КУ 32/320 рассчитан на длительную эксплуатацию в температурном диапазоне рабочей среды от -40°C до +80°C. Широкий диапазон обеспечивает применение в условиях севера и в жарком климате. При низких температурах важно использовать зимние сорта гидравлических масел с соответствующей вязкостью, иначе повышается усилие, необходимое для открытия клапана.

Основной фактор, влияющий на ресурс устройства – чистота рабочей жидкости. Загрязнения абразивными частицами приводят к износу запирающего элемента и седла, потере герметичности. Регулярная замена фильтров и контроль состояния масла продлевают срок службы до нескольких лет непрерывной работы. Типовой ресурс гидрозамка одностороннего М-1КУ 32/320 при правильной эксплуатации составляет не менее 5000 часов наработки, что эквивалентно 1-2 годам интенсивного использования в промышленных условиях.

Область применения

Гидрозамок односторонний М-1КУ 32/320 широко используется в различных отраслях промышленности. В машиностроении и станкостроении он фиксирует шпиндели, суппорты, подвижные столы. В автомобильной промышленности – в испытательных стендах и подъёмниках. Горнодобывающая и нефтегазовая отрасль применяет такие замки для удержания стрел экскаваторов, буровых вышек, противовыбросового оборудования.

В металлообработке и деревообработке устройство обеспечивает безопасность работы прессов и гильотин. Химическая и текстильная промышленность используют его в системах автоматизации агрегатов. В строительстве без гидрозамка одностороннего М-1КУ 32/320 не обходятся гидравлические системы кранов, манипуляторов и бульдозеров. ЖКХ применяет эти устройства в аварийных запирающих системах водоснабжения и отопления. Повсеместно он решает задачу безопасной фиксации под нагрузкой.

Современные технологии

Интеграция гидрозамка одностороннего М-1КУ 32/320 в концепцию Industry 4.0 открывает новые возможности. Датчики давления и положения, установленные на нём, могут передавать данные о состоянии в систему ПЛК (программируемого логического контроллера) для мониторинга герметичности в реальном времени. Это позволяет перейти к предиктивному обслуживанию: система предупредит оператора о падении давления удержания или износе уплотнений до поломки. В связке с коботами, такими замками можно управлять дистанционно для безопасного взаимодействия человека и робота в общей рабочей зоне, повышая общую гибкость производства.

Обслуживание и ремонт

Для продления срока службы гидрозамка одностороннего М-1КУ 32/320 необходимо соблюдать регламент обслуживания гидросистемы. Основные быстроизнашиваемые элементы – резиновые уплотнительные кольца, манжеты и шарик (тарелка) с седлом. Рекомендуется визуальный и функциональный контроль раз в полгода в интенсивных условиях эксплуатации.

Первым признаком необходимости обслуживания является появление самопроизвольного «проседания» запертого исполнительного механизма, что указывает на потерю герметичности. Ремонт обычно заключается в разборке, очистке всех деталей, замене ремкомплекта уплотнений и притирке (или замене) запирающей пары.

Ремкомплект или ЗИП

Ремонтный комплект для гидрозамка одностороннего М-1КУ 32/320, как правило, включает набор наиболее подверженных износу деталей: уплотнительные кольца круглого сечения для всех подвижных соединений, манжеты для штока управляющего поршня, пружины запорного и разгрузочного клапанов. Для моделей, оснащённых уплотнительными клапанами, в ремкомплект также входят сами запорные шарики (или тарелки) и ответные седла. Рекомендуется заказывать оригинальный ЗИП, который гарантирует точные размеры, требуемую твёрдость уплотнений и совместимость материалов с рабочей средой.

Аналоги устройства

На рынке представлены различные варианты управляемых гидрозамков, схожих по функционалу с М-1КУ 32/320. К аналогам можно отнести:

1. Гидрозамки с двухпоточным управлением (для дифференциальных цилиндров).
2. Погружные гидрозамки для монтажа непосредственно в поршень гидроцилиндра.
3. Баллонные гидрозамки со встроенным механическим блокирующим элементом.
4. Электрогидравлические замки с соленоидным управлением (с электроклапаном).
5. Гидрозамки с функцией контроля спада давления и сигнализацией.
Каждый из этих вариантов отличается типом управления, присоединительными размерами, диапазоном рабочих давлений, поэтому выбор делается исходя из конкретных требований схемы.

Условное обозначение

Экономические выгоды

Использование гидрозамка одностороннего М-1КУ 32/320 приносит заметный экономический эффект. Во-первых, исключаются простои из-за аварийных спусков и поломок, вызванных неконтролируемым движением механизмов. Во-вторых, повышается безопасность, снижая риски дорогостоящих ремонтов и простоев по технике безопасности. В-третьих, герметичное запирание предотвращает потери энергии на «удержание» груза другими средствами (например, тормозами), что экономит электроэнергию. Всё это в совокупности улучшает общую окупаемость (ROI) оборудования и повышает производительность технологической линии.

Изображения

Габаритные и присоединительные размеры

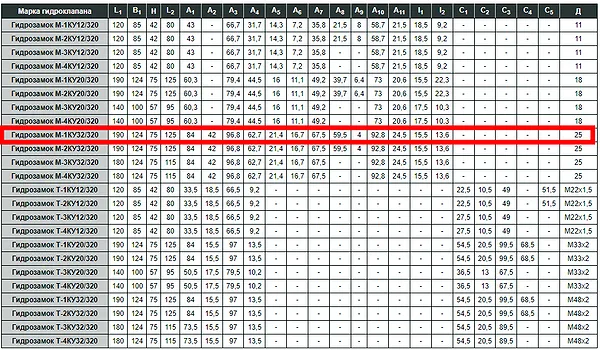

Габаритные размеры гидрозамка одностороннего М-1КУ 32/320 составляют 190 мм в длину, 124 мм в ширину и 75 мм в высоту. Тип присоединения – плиточное (стыковое). Устройство монтируется к ответной плите гидроагрегата через ряд крепёжных отверстий, расположенных на его нижней поверхности. Через тело гидрозамка проходят основные потоковые каналы (вход, выход, дренаж, управление), разведённые по соответствующим плоскостям.

Такая компоновка позволяет установить гидрозамок односторонний М-1КУ даже в условиях ограниченного монтажного пространства. Важно обеспечить свободный доступ к управляющему и дренажному штуцерам для подключения линий. Межцентровые расстояния и диаметры отверстий на монтажной поверхности стандартизированы для конкретного типоразмера.

Примеры заказа

Модель Гидрозамок односторонний М-1КУ 32/320 – базовая модель с номинальным проходом 32 мм и рабочим давлением 32 МПа.

Модель Гидрокомплект на базе М-1КУ 32/320 с предустановленными манометрами и фильтром тонкой очистки для управляющей линии.

Модель Гидрозамок односторонний М-1КУ 32/320 в антикоррозионном исполнении для эксплуатации в агрессивных условиях.

Адаптация к российским условиям

Гидрозамок односторонний М-1КУ 32/320 полностью адаптирован к работе в сложных климатических и эксплуатационных условиях России и стран СНГ. Он сохраняет работоспособность в широком температурном диапазоне, что актуально и для Крайнего Севера, и для южных регионов. Конструктивная совместимость с распространёнными российскими маслами типа МГЕ-46, ИГП-18 по ГОСТ обеспечивает стабильную герметичность. Устройство стойко переносит типичные для отечественной сети колебания стабильности питания в автоматизированных системах и готово к интенсивной эксплуатации на объектах промышленности и ЖКХ.

Работа в экстремальных условиях

Гидрозамок односторонний М-1КУ 32/320 рассчитан на работу в экстремальных температурных условиях: от -40°C до +80°C. Применение специальных морозостойких сортов резины для уплотнений и конструкционных сталей гарантирует герметичность и прочность в таких непростых условиях. Совместимость с минеральными и синтетическими отечественными жидкостями по ГОСТ позволяет интегрировать его в существующие гидросистемы без доработок.

Конструкция устройства предусматривает возможность ремонта и диагностики в полевых условиях. Например, при потере герметичности может быть оперативно заменён ремкомплект уплотнений, что быстро вернёт оборудование в строй, минимизируя простой. Это критически важно для мобильной техники в отдалённых районах.

Возможность работы на Марсе или Луне

Если когда-нибудь понадобится надёжно зафиксировать манипулятор марсохода или посадочный модуль, гидрозамок односторонний М-1КУ 32/320 мог бы рассматриваться как прототип. Конечно, для внеземной миссии потребуется замена рабочей среды на специальную, выдерживающую сверхнизкие температуры и вакуум, а уплотнения должны быть из сверхстойких материалов. Но сам принцип – герметичная блокировка потока под высоким давлением лишь до получения контрольного сигнала – остался бы неизменным. Высокие запасы прочности и надёжности этого устройства по сравнению с требуемыми параметрами земных систем показывают его технологический потенциал.

Часто задаваемые вопросы

Какой максимальный расход может пропустить гидрозамок односторонний М-1КУ 32/320?
Номинальный расход для этой модели составляет 250 литров в минуту. При кратковременных пиковых нагрузках он может пропускать и больше, но работа на предельных расходах может снизить ресурс и точность срабатывания.

С какими рабочими жидкостями совместимо это устройство?
Гидрозамок односторонний М-1КУ 32/320 предназначен для работы на минеральных и синтетических гидравлических маслах (например, МГЕ-46, ИГП-30, ВМГЗ по ГОСТ) с кинематической вязкостью в рабочем диапазоне 10–400 мм²/с. Не рекомендуется использование с водомасляными эмульсиями, водогликолевыми смесями и агрессивными средами без проверки совместимости материалов уплотнений.

Какой срок гарантии на изделие?
На гидрозамок односторонний М-1КУ 32/320 марки Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки при условии соблюдения правил эксплуатации, указанных в паспорте изделия.

Как организована доставка?
Доставка по России осуществляется транспортными компаниями до терминала в вашем городе, либо адресно. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. В страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) осуществляются прямые поставки. Точные сроки и стоимость доставки уточняйте у менеджера при заказе.

Почему выбирают «Гидромаш»

Выбирая гидрозамок односторонний М-1КУ 32/320 от бренда Гидромаш, вы приобретаете проверенное временем, качественное гидравлическое оборудование. Оригинальная продукция сопровождается полным пакетом документации и гарантией 12 месяцев. Наши логистические возможности позволяют предложить быструю отгрузку с основных складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что минимизирует сроки получения заказа.

Мы обеспечиваем оперативную доставку не только по всей России, но и в страны СНГ. Чтобы купить гидрозамок односторонний М-1КУ 32/320 по выгодной цене, получить консультацию или оформить заказ, свяжитесь с нашими специалистами. Мы поможем подобрать оптимальное решение для ваших задач.
