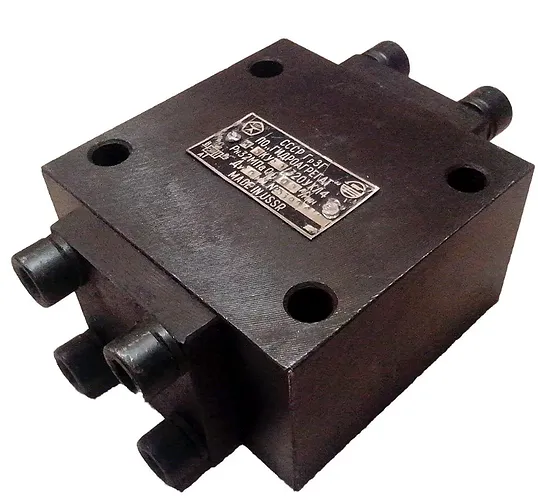

Гидрозамок односторонний Т-4КУ 12/320

Гидрозамок односторонний Т-4КУ 12/320 – это надежный управляемый обратный клапан для гидравлических систем высокого давления. Устройство обеспечивает безопасную фиксацию положения исполнительных механизмов, предотвращая их произвольное движение. Мы предлагаем купить гидрозамок Т-4КУ 12/320 с гарантией и быстрой отгрузкой со склада в Москве.

Описание и назначение

Гидрозамок односторонний Т-4КУ 12/320, также известный как управляемый обратный клапан, является критически важным компонентом для обеспечения безопасности и стабильности работы гидропривода. Его основное назначение – предотвращение неконтролируемого движения исполнительного механизма (гидроцилиндра) под действием нагрузки, когда гидравлический поток от насоса отсутствует или распределитель находится в нейтральном положении.

Устройство эффективно решает проблему внутренних утечек в гидрораспределителе, которые могут приводить к медленному, но опасному «сползанию» груза или ползуна станка. Применение гидрозамка одностороннего Т-4КУ 12/320 повышает точность позиционирования и безопасность технологических операций. Отличительной особенностью данной модели является гидравлическое управление сбросом, требующее подачи управляющего давления для открытия затвора в обратном направлении. Это делает его надежным и энергонезависимым решением.

Модель гидрозамок Т-4КУ 12/320 рассчитана на номинальное рабочее давление 32 МПа (максимальное 35 МПа) и условный проход, соответствующий трубному диаметру 12 мм. Номинальный расход составляет 40 литров в минуту, что определяет сферу его применения в системах средней производительности. Дренажный канал управляющего узла выполнен в общем корпусе, что упрощает монтаж и снижает количество потенциальных точек утечек.

Вес, габариты, код ТН ВЭД, ГОСТ

Гидрозамок — «замок» для давления

Гидрозамок односторонний — это «сторожевой пес» для вашего гидроцилиндра. Пока работаете — он приветливо пропускает поток масла. Как только дали команду «стоять» — тут же превращается в непробиваемую стену. Гидрозамок Т-4КУ 12/320 не пустит груз в самоволку, даже если тот очень просится на прогулку. Именно то, что нужно для ответственных узлов, где «авось» не катит.

Технические характеристики

Принцип работы

Принцип действия гидрозамка одностороннего Т-4КУ 12/320 основан на работе подпружиненного запорного элемента (шарика или конуса). Когда рабочая жидкость подается от распределителя к исполнительному механизму (прямой поток), давление преодолевает усилие пружины и отжимает запорный элемент, открывая проход. Как только подача давления прекращается и возникает попытка обратного потока от механизма, этот же элемент под действием пружины и давления в линии мгновенно прижимается к седлу, создавая герметичное перекрытие.

Для открытия гидрозамка и возврата механизма в исходное положение требуется подать управляющее давление на специальный поршень. Это давление, как правило, берется с другой линии распределителя. Оно воздействует на управляющий поршень, компенсируя или преодолевая основное давление на запорный элемент, что позволяет его отжать и пропустить поток в обратном направлении. Гидрозамок Т-4КУ 12/320 обеспечивает нулевую утечку в заблокированном состоянии при условии исправности уплотнений.

Работа под высоким давлением в 32 Мпа предъявляет высокие требования к точности изготовления сопрягаемых деталей (седло-клапан) и качеству уплотнений. Давление в дренажной линии управляющего узла должно быть низким (близким к атмосферному), иначе эффективность управляющего сигнала снизится, и гидрозамок односторонний не сможет открыться.

Без дренажа — ни шага

Типичная ошибка при монтаже — забыть про дренажную линию. Если дренажный канал управления гидрозамка Т-4КУ 12/320 не будет свободно сообщаться с баком, управляющий поршень окажется в ловушке. Возникнет накопление давления, устройство перестанет реагировать на управляющий сигнал и механизм заклинит. Проверьте свободный слив в бак — это залог нормальной работы устройства.

Температурный режим и срок службы

Официальный паспортный диапазон рабочих температур для гидрозамка Т-4КУ 12/320 составляет от -20°C до +80°C. Наиболее оптимальный режим работы достигается в интервале от +20°C до +60°C, когда вязкость масла находится в норме, а материалы демонстрируют наилучшую эластичность и прочность. При более низких температурах повышается вязкость масла, что может привести к замедленному срабатыванию, особенно при открытии. При высоких температурах ускоряется старение уплотнительных материалов и снижается срок службы устройства.

Срок службы гидрозамка одностороннего Т-4КУ напрямую зависит от чистоты рабочей жидкости и стабильности параметров системы. При соблюдении требований по фильтрации (чистота жидкости по ISO 4406 не ниже 18/16/13) и эксплуатации в штатном режиме давления и температуры, ресурс до первого капитального ремонта может превышать 10 000 – 15 000 моточасов. Основной износ происходит в паре «седло-запорный элемент» и на уплотнениях управляющего поршня.

Область применения

Гидрозамок односторонний Т-4КУ 12/320 находит применение в самых разных отраслях промышленности, где требуется надежно зафиксировать положение гидравлических приводов под нагрузкой. В машиностроении он используется в прессах, гибочных станках и металлообрабатывающем оборудовании для удержания подвижных узлов. В автомобильной и горнодобывающей промышленности ставится на манипуляторы, ковши и различные подъемные механизмы.

В нефтегазовой отрасли гидрозамок Т-4КУ 12/320 применяется для блокирования задвижек, превенторов и других исполнительных устройств. В строительстве он незаменим в гидравлике кранов, подъемников и экскаваторов. В ЖКХ его используют для надежной фиксации положения гидравлических затворов и шлюзов. В деревообработке, текстильной и химической промышленности устройство обеспечивает безопасность и точность при работе с подвижными столами, каретками и прессами.

Современные технологии

Современный гидрозамок односторонний Т-4КУ 12/320 может быть интегрирован в контуры автоматизации. Его управляющий поршень легко подключается к дополнительным пропорциональным или 3/2-х позиционным электромагнитным клапанам, управляемым с ПЛК. Это позволяет реализовать тонкий контроль над запорами в рамках концепций Industry 4.0 и IoT. Мониторинг датчиков давления на линиях до и после устройства может давать данные для предиктивного обслуживания, предупреждая о начале износа седла.

Обслуживание и ремонт

Продлить срок службы гидрозамка Т-4КУ 12/320 можно, строго соблюдая требования по чистоте рабочей жидкости. Регулярная проверка фильтров и замена масла по регламенту являются основой профилактики. Периодически, раз в 1-2 года в зависимости от интенсивности работы, рекомендуется проверять давление срабатывания и перепад давления на устройстве. Любое отклонение от паспортных значений — сигнал к разборке и осмотру.

Быстрее всего изнашивается запорный элемент (шарик или конус) и его седло. Также требуют внимания уплотнения основного золотника и управляющего поршня. При появлении капельной утечки в закрытом состоянии или подклинивании срабатывания, устройство требует разборки, замены изношенных деталей ремонтного комплекта и притирки седла при необходимости. Ремонт следует проводить в чистых условиях, используя только оригинальные РТИ.

Ремкомплект или ЗИП

Для обслуживания и ремонта гидрозамка одностороннего Т-4КУ 12/320 рекомендуется использовать ремонтный комплект, включающий все быстроизнашиваемые детали. Его стандартный состав включает: комплект уплотнительных колец (О-ринг) для корпуса, золотника и управляющего поршня; манжеты; подпружиненный запорный элемент (шарик/конус); пружину; стопорные кольца и крепежные изделия (шайбы, гайки). Заказать оригинальный ЗИП можно, указав марку изделия и код ремонтного комплекта.

Аналоги устройства

По функциональности и типоразмерам к гидрозамку одностороннему Т-4КУ 12/320 можно подобрать аналоги с различным исполнением корпуса и управления. Например, модель М-4КУ 12/320 с иным расположением портов и корпусом, но идентичными характеристиками. Для систем с фланцевым присоединением используются гидрозамки серии Ф-КУ. Также существуют исполнения на давление 20 МПа (200 кгс/см²) или с условным проходом 20 мм (Ду 20). Важными аналогами являются двухлинейные модели с двумя клапанами в одном корпусе, а также устройства с электрогидравлическим управлением для дистанционного сброса.

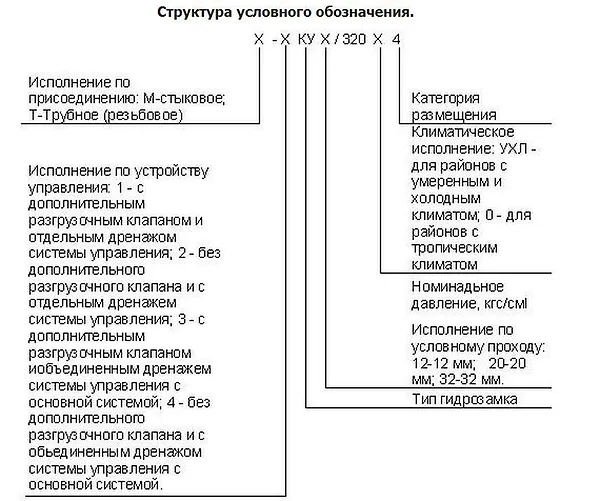

Условное обозначение

Экономические выгоды

Установка гидрозамка одностороннего Т-4КУ 12/320 в гидравлический контур — это не просто решение проблемы безопасности. Это прямая экономия. Вы предотвращаете простои оборудования из-за самопроизвольных сдвигов и последующих аварий. Снижаете износ распределителя и уплотнений цилиндров. Повышаете точность и повторяемость операций, что ведет к росту качества выпускаемой продукции. Инвестиция в надежный гидрозамок окупается за счет повышения рентабельности и сокращения эксплуатационных расходов.

Изображения

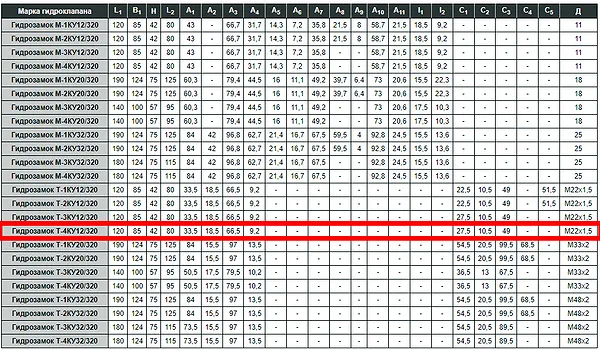

Габаритные и присоединительные размеры

Гидрозамок Т-4КУ 12/320 имеет компактные габариты 120х85х42 мм (ДхШхВ), что позволяет его удобно монтировать непосредственно на гидроагрегат или в модульном блоке. Монтаж трубного типа осуществляется через цилиндрические резьбы (резьбовое присоединение) на корпусе устройства. Ориентация и взаимное расположение рабочих и управляющих портов строго регламентированы и указаны на сопроводительном чертеже или в таблице на странице, что необходимо учитывать при проектировании трубной обвязки для обеспечения правильного направления потока.

Примеры заказа

Модель гидрозамок Т-4КУ 12/320 – односторонний управляемый гидрозамок с трубным подключением, условным проходом 12 мм, дренажным управлением для давления 32 МПа.

Модель Т-4КУ 20/320 – аналог с увеличенным условным проходом (Ду 20 мм) для расхода до 100 л/мин.

Модель М-4КУ 12/320 – гидрозамок односторонний с альтернативным исполнением корпуса, но идентичными характеристиками давления и расхода.

Адаптация к российским условиям

Гидрозамок односторонний Т-4КУ 12/320 полностью адаптирован к российским промышленным реалиям. Он рассчитан на работу с широко распространенными отечественными гидравлическими маслами, соответствующим ГОСТ 17479.2-2015 (Индустриальные ИГП, МГЕ и другие). Конструкция устойчива к характерным для РФ перепадам температур в неотапливаемых цехах. Устройство готово к эксплуатации на объектах с возможными перебоями в качестве электропитания, так как принцип работы энергонезависим. Это продукт, созданный с учетом опыта работы на предприятиях металлообработки и ЖКХ России и стран СНГ.

Работа в экстремальных условиях

Гидрозамок Т-4КУ 12/320 способен работать в расширенном температурном диапазоне до -40°C при использовании специальных морозостойких масел (например, ВМГЗ) и уплотнений из материалов, сохраняющих эластичность при низких температурах. Устройство совместимо с нестандартными рабочими средами при условии согласования с производителем. Благодаря модульной конструкции и возможности замены уплотнений гидрозамок можно обслуживать и ремонтировать даже в полевых условиях, что критически важно для мобильной техники и удаленных объектов.

Возможность работы на Марсе или Луне

Теоретически, если бы нам потребовалось запереть давление в гидросистеме марсохода, гидрозамок односторонний Т-4КУ был бы неплохим кандидатом. Его полностью механический принцип работы без электроники выдержал бы космическую радиацию. Подбор уплотнений из фторкаучука позволил бы работать в вакууме и при температурах Марса. Работа под давлением в 32 МПа — это уже больше, чем требуется в вакууме. Простота и надежность — именно те качества, которые ценятся в космосе и на земных объектах с тяжелыми условиями.

Часто задаваемые вопросы

Как купить гидрозамок Т-4КУ 12/320 с доставкой?
Для заказа и уточнения цены гидрозамка одностороннего Т-4КУ 12/320 вы можете заполнить форму заявки на сайте или связаться с менеджером. Мы организуем доставку по России: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан через проверенных транспортных компаний.

Что делать, если гидрозамок начал пропускать в закрытом положении?
Основная причина — износ или повреждение запорного элемента (шарика/конуса) или его седла. Также возможна деформация или старение уплотнительных колец. Требуется снять устройство, разобрать, произвести ревизию и заменить изношенные детали из ремонтного комплекта для гидрозамка Т-4КУ 12/320.

Какое давление в управляющей линии нужно для открытия гидрозамка?
Для уверенного открытия гидрозамка одностороннего давление в управляющей линии (Pу) должно скомпенсировать давление в основной рабочей линии (Pраб). Обычно рекомендуется Pу не менее 60-70% от Pраб, но для точного значения необходимо смотреть характеристику конкретной модели. Давление Pу должно быть стабильным и не зависеть от нагрузки. Дренажная линия управления должна быть свободной.

Можно ли установить гидрозамок Т-4КУ 12/320 в любом положении в пространстве?
Да, гидрозамок Т-4КУ 12/320 не имеет предпочтительной пространственной ориентации, так как рабочая пружина и запорный элемент работают независимо от положения. Однако необходимо обеспечить легкий доступ для возможного обслуживания, а дренажная линия должна быть расположена так, чтобы в ней не скапливался воздух и не возникали гидрозатворы.

Почему выбирают «Гидромаш»

Выбирая гидрозамок односторонний, вы инвестируете в надежность и безопасность вашего оборудования. Мы предлагаем купить оригинальный гидрозамок Т-4КУ 12/320 бренда Гидромаш с официальной гарантией производителя 12 месяцев. Уточнить актуальную цену и заказать можно прямо сейчас. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что значительно сокращает сроки доставки по всей России и в страны СНГ. Наши специалисты помогут подобрать аналог или заказать гидрозамок под ваши требования — сэкономьте время и обеспечьте свой объект проверенным оборудованием.
