Гидрозамок односторонний Т-1КУ 12/320

Гидрозамок односторонний Т-1КУ 12/320 — это специализированный управляемый обратный клапан, предназначенный для обеспечения безопасного и управляемого перемещения исполнительных механизмов в гидравлических системах высокого давления. Основная задача устройства — предотвратить самопроизвольное движение гидроцилиндров или гидромоторов при неработающем насосе, обеспечивая надёжную фиксацию под нагрузкой и точное управление обратным потоком жидкости.

Описание и назначение

Односторонний гидрозамок Т-1КУ 12/320 является ключевым элементом безопасности в стационарных и мобильных гидроприводах. Он устанавливается между гидрораспределителем и исполнительным механизмом (цилиндром) и выполняет функцию гидравлически управляемой «защёлки». Основное назначение — исключить неконтролируемое падение груза или перемещение механизма из-за утечек в распределителе или соединительных линиях.

От обычного обратного клапана гидрозамок односторонний Т-1КУ 12/320 отличается наличием отдельного канала управления. В закрытом состоянии он обеспечивает практически нулевую утечку, надёжно запирая жидкость в полости цилиндра. Открывается же он только при подаче управляющего давления на его пилотный поршень, что позволяет вернуть механизм в исходное положение безопасно и контролируемо. Данная модель предназначена для работы с номинальным расходом до 40 л/мин и номинальным рабочим давлением 32 МПа, что делает её подходящей для широкого спектра промышленного оборудования.

Ключевые особенности гидрозамка одностороннего Т-1КУ 12/320: компактное трубное (резьбовое) исполнение с условным проходом 12 мм, наличие встроенного разгрузочного клапана для плавного сброса давления и отдельного дренажного канала для узла управления, что продлевает ресурс устройства. Высокая герметичность в закрытом состоянии достигается за счёт прецизионной обработки седла и применению износостойких уплотнений. Выбирая гидрозамок односторонний Т-1КУ 12/320, вы получаете не просто клапан, а надёжный узел безопасности для ответственных гидросистем.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда нужен надёжный «стоп-кран»

В гидравлике, как и в жизни, иногда нужно не просто что-то запустить, но и иметь железную гарантию, что это в нужный момент остановится. Гидрозамок односторонний Т-1КУ 12/320 — это и есть тот самый «надёжный друг», который не позволит манипулятору или прессу сделать неожиданное движение, даже если система задумает «шалить». Он контролирует поток с военной дисциплиной: только по команде!

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего Т-1КУ 12/320 основан на управлении открытием и закрытием основного запорного элемента (шарика или тарелки) с помощью пилотного давления. В штатном режиме подачи жидкости от насоса к цилиндру (прямое направление) поток свободно преодолевает усилие слабой запирающей пружины и открывает клапан. Как только подача прекращается, давление в линии падает, и основная пружина прижимает шарик к седлу, надёжно блокируя обратный путь жидкости из цилиндра.

Особенность именно модели Т-1КУ 12/320 заключается в возможности принудительного открытия этого замка для возврата цилиндра. Для этого на специальный управляющий поршень (пилот) подаётся давление от гидрораспределителя. Поршень, преодолевая усилие основной пружины, приподнимает шарик, открывая путь для обратного потока. Встроенный разгрузочный клапан обеспечивает плавный сброс давления при открытии, предотвращая рывки и гидроудары.

Важно понимать, что корректная работа гидрозамка одностороннего Т-1КУ 12/320 напрямую зависит от чистоты рабочей жидкости, поэтому его монтаж рекомендуется производить после фильтров тонкой очистки. Также критично правильное подключение дренажной линии от узла управления, которая должна выводиться в бак без противодавления — это гарантирует чёткое срабатывание и долгий срок службы пилотного механизма.

Лайфхак от наладчика

Самая частая ошибка при установке гидрозамка одностороннего Т-1КУ 12/320 — это игнорирование или неправильный монтаж дренажной линии (канал «у»). Её ни в коем случае нельзя заглушать или подключать в общую магистраль с давлением. Дренаж должен идти чистым, коротким и прямым шлангом прямо в бак, иначе пилотный поршень не сможет сдвинуться, и замок не откроется. Проверьте это первым делом, если цилиндр «не хочет» возвращаться.

Температурный режим и срок службы

Гидрозамок односторонний Т-1КУ 12/320 рассчитан на работу в диапазоне температур рабочей жидкости от +5°C до +80°C. Кратковременные пики до +100°C допустимы при условии использования соответствующих уплотнений. Понижение температуры ниже рекомендованного минимума может привести к увеличению вязкости масла и замедлению срабатывания пилотного узла.

Срок службы устройства напрямую зависит от соблюдения температурного режима, чистоты рабочей среды и отсутствия чрезмерных гидроударов. При использовании качественного масла, соответствующего ГОСТ, и его регулярной фильтрации ресурс гидрозамка одностороннего Т-1КУ 12/320 до первого капитального ремонта составляет не менее 10 000–15 000 рабочих часов. Главные факторы, сокращающие ресурс, — это абразивный износ седла клапана и деградация уплотнительных колец под воздействием несовместимых жидкостей или высоких температур.

Область применения

Гидрозамок односторонний Т-1КУ 12/320 находит применение в самых разных отраслях промышленности, где требуется безопасная фиксация гидравлических исполнительных механизмов под нагрузкой. В машиностроении и автомобильной промышленности его используют в гибочных прессах, ковочных молотах и подъёмных устройствах для фиксации инструмента или заготовки. В горнодобывающей промышленности и нефтегазовой отрасли он обеспечивает безопасность работы манипуляторов буровых установок, стрел экскаваторов и противопожарных заслонок.

В металлообработке и деревообработке гидрозамок односторонний Т-1КУ 12/320 устанавливают на подающих механизмах станков (сверлильных, шлифовальных, фрезерных) для предотвращения самопроизвольного опускания суппорта. В строительстве и ЖКХ он незаменим в системах гидравлических подъёмников, мобильной коммунальной техники и аварийных затворах. Практически везде, где есть риск неконтролируемого перемещения под весом груза, установка гидрозамка одностороннего Т-1КУ 12/320 является оправданной и необходимой мерой безопасности.

Современные технологии

Интеграция гидрозамка одностороннего Т-1КУ 12/320 в контуры Industry 4.0 открывает новые возможности. Оснащённый датчиками положения клапана и давления, он может передавать данные о своём состоянии в единую SCADA-систему или ПЛК, обеспечивая предиктивную диагностику. Например, рост времени срабатывания пилота может сигнализировать о загрязнении или износе. В связке с коботами (коллаборативными роботами) такой интеллектуальный замок становится частью безопасного и адаптивного технологического процесса, где любой сбой сразу диагностируется и локализуется.

Обслуживание и ремонт

Правильное обслуживание гидрозамка одностороннего Т-1КУ 12/320 позволяет значительно продлить его межремонтный интервал. Основные рекомендации включают периодический визуальный контроль на предмет внешних подтёков, а также контроль давления срабатывания и времени отклика пилотного управления. Обслуживание следует проводить при отключённом давлении и опустошённых гидролиниях.

Быстрее всего изнашиваются уплотнительные элементы: манжеты пилотного поршня, уплотнения шарика и сальники. Также со временем возможна эрозия или загрязнение седла основного клапана, что приводит к потере герметичности (подтеканию в закрытом состоянии). При плановом ремонте рекомендуется производить полную разборку, промывку всех деталей в чистом растворителе, дефектовку и замену всего комплекта уплотнений.

Ремкомплект или ЗИП

Для гидрозамка одностороннего Т-1КУ 12/320 доступен оригинальный ремонтный комплект, включающий все быстроизнашиваемые детали. В стандартный ЗИП входят: комплект манжет и уплотнительных колец для основного и пилотного клапана (из NBR или FKM), шарик (или тарелка) основного клапана, возвратные пружины основной и пилотной части, а также комплект уплотнительных прокладок для монтажных поверхностей. Заказать такой ремкомплект проще всего у официального поставщика, что гарантирует полное соответствие геометрии и материалов, а значит, и восстановление заводских характеристик устройства.

Аналоги устройства

По функционалу и характеристикам гидрозамку одностороннему Т-1КУ 12/320 соответствуют следующие типы устройств:

1. Управляемый обратный клапан с пилотным сбросом на давление 32 МПа, Ду 10-15 мм.
2. Односторонний гидрозамок трубного монтажа с расходом 40 л/мин.
3. Гидравлический контрольный клапан с закрытым центром для фиксации цилиндров.
4. Пилотно-управляемый запорный клапан для гидросистем с номиналом 320 кгс/см².
5. Клапан гидравлической блокировки потока с отдельным дренажным каналом.

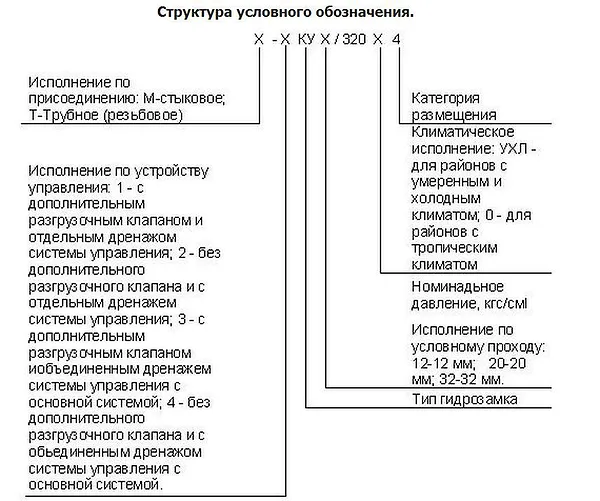

Условное обозначение

Экономические выгоды

Инвестиция в установку гидрозамка одностороннего Т-1КУ 12/320 быстро окупается за счёт предотвращения простоев и аварий. Он исключает риск падения дорогостоящих заготовок или выхода из строя пресс-форм из-за «сползания» цилиндра. Снижаются затраты на ремонт гидрораспределителей, так как они защищены от скачков давления. Повышается общая безопасность и предсказуемость технологического процесса, что напрямую влияет на качество продукции и сокращение незапланированных остановок производства.

Изображения

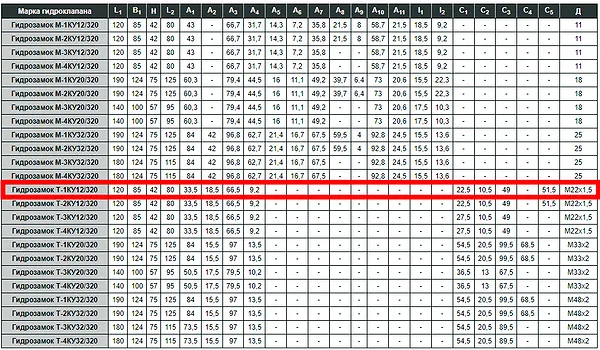

Габаритные и присоединительные размеры

Гидрозамок односторонний Т-1КУ 12/320 имеет компактные габариты: длина 120 мм, ширина 85 мм, высота 42 мм. Такие размеры позволяют легко интегрировать его в уже существующие гидравлические контуры даже в стеснённых условиях монтажных пространств. Присоединение — резьбовое трубное. Расположение рабочих и управляющих портов стандартизировано, что упрощает монтаж и замену. При установке необходимо обеспечить свободный доступ к дренажному штуцеру для подключения линии слива, а также избегать значительных механических нагрузок (изгибающих моментов) на корпус при затяжке соединительных труб.

Примеры заказа

Модель Гидрозамок односторонний Т-1КУ 12/320 — основное исполнение с трубным присоединением, номинальным проходом 12 мм и рабочим давлением 32 МПа.

Модель Т-1КУ 12/320 — комплектная поставка с базовым набором уплотнений.

Модель Гидрозамок Т-1КУ 12/320 — для гидросистемы станка с расходом масла до 40 л/мин.

Адаптация к российским условиям

Гидрозамок односторонний Т-1КУ 12/320 адаптирован для работы в России и странах СНГ. Это выражается в совместимости с широко распространёнными отечественными индустриальными маслами марки И-Г-А, И-Г-С и другими по ГОСТ 17479.2-85. Конструкция учитывает возможность сезонных колебаний температуры на производстве. Устройство готово к эксплуатации в условиях типичных для российского машиностроения, ЖКХ и строительной отрасли, где требования к надёжности и ремонтопригодности оборудования особенно высоки.

Работа в экстремальных условиях

Гидрозамок односторонний Т-1КУ 12/320 способен работать в расширенном температурном диапазоне, что подтверждает его надёжность. При использовании морозостойких уплотнений (например, из EPDM) и соответствующих масел он сохраняет работоспособность при температурах окружающей среды до –40°C, что критично для техники, эксплуатируемой в северных регионах. Устойчивость к отечественным рабочим жидкостям, которые могут иметь специфический состав, обеспечивается применением химически стойких материалов. Простая и продуманная конструкция позволяет проводить базовую диагностику и замену уплотнений даже в полевых условиях, минимизируя время простоя.

Возможность работы на Марсе или Луне

Если бы марсоходу потребовалось жёстко зафиксировать свою манипуляторную руку в условиях марсианского вакуума и низкого давления, гидрозамок односторонний Т-1КУ 12/320 имел бы все шансы. Ключевые требования — герметичность и работа с низкотемпературными специальными жидкостями — заложены в его конструкцию. На Луне, с её экстремальными перепадами температур, запас прочности по давлению (до 35 МПа) и надёжная посадка клапана обеспечили бы десятилетия чёткой работы «земного» девайса. Доказательство — его безупречная служба в куда более суровых земных «экстримах».

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая гидрозамок односторонний, важно купить не просто устройство, а гарантированное качество и надёжность. Оборудование от Гидромаш — это уверенность в каждой детали. Мы предлагаем купить гидрозамок односторонний Т-1КУ 12/320 оригинального производства с официальной гарантией 12 месяцев. Для вашего удобства мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Чтобы узнать актуальную цену, наличие на складе и заказать гидрозамок односторонний Т-1КУ 12/320 с оперативной доставкой по России и странам СНГ, свяжитесь с нашими менеджерами через форму заказа на сайте или по телефону.
