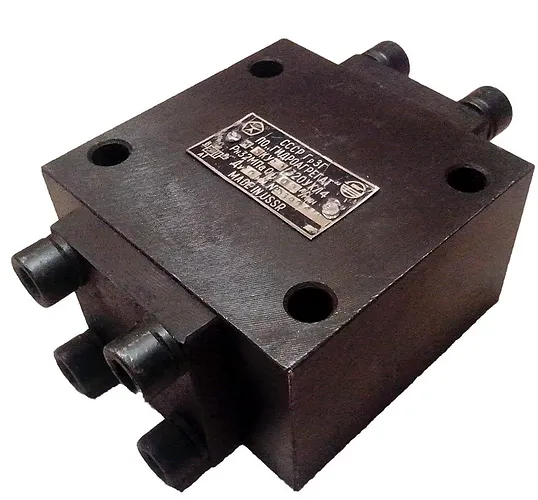

Гидрозамок односторонний Т-2КУ 12/320

Гидрозамок односторонний Т-2КУ 12/320 — это управляемый обратный клапан, применяемый в высоконапорных гидросистемах для надёжной фиксации положения исполнительных механизмов. Устройство обеспечивает нулевую утечку в замкнутом состоянии и открывается только по внешнему сигналу, гарантируя безопасность и стабильность работы оборудования Гидромаш.

Описание и назначение

Гидрозамок односторонний Т-2КУ 12/320 серии Гидромаш является ключевым элементом безопасности в гидравлических системах машин и станков. Его основная функция — блокировка неконтролируемого движения гидроцилиндров или гидромоторов под действием внешней нагрузки или веса самого механизма. При выборе гидрозамка одностороннего Т-2КУ 12/320 для вашей системы вы получаете гарантию того, что исполнительный орган не сместится самопроизвольно даже при наличии утечек в золотниковом распределителе.

Данная модель гидравлического замка предназначена для работы с номинальным давлением 32 МПа (максимальным — 35 МПа) и номинальным расходом до 40 литров в минуту. Конструктивно гидрозамок односторонний Т-2КУ 12/320 представляет собой управляемый обратный клапан, который свободно пропускает поток рабочей жидкости от распределителя к исполнительному механизму, но надёжно запирает обратный поток. Открытие для возврата возможно лишь при подаче управляющего давления на специальный пилотный поршень устройства.

Отличительная особенность модели Т-2КУ — наличие отдельного дренажного канала для слива утечек из полости управляющего поршня. Это повышает стабильность работы и продлевает ресурс устройства. Присоединительные размеры — трубные, резьбовые, с условным проходом 12 мм (около 13 мм по резьбе). Приобретая гидрозамок односторонний Т-2КУ 12/320, вы инвестируете в безопасность и безотказность всего гидропривода.

Вес, габариты, код ТН ВЭД, ГОСТ

Как страховой полис для гидроцилиндра

Установка гидрозамка одностороннего Т-2КУ 12/320 в систему — это как оформление страхового полиса для вашего гидроцилиндра. Вы надеетесь, что авария не случится, но спите спокойно, зная, что даже в случае "утечки" в основной магистрали, ваш механизм надёжно заблокирован и не устроит незапланированный "спектакль" под действием груза.

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего Т-2КУ 12/320 основан на разделении основного запорного элемента и управляющего узла. В свободном состоянии (без управляющего сигнала) конический или шариковый запорный элемент под действием пружины и/или давления в линии нагрузки прижат к седлу, полностью перекрывая обратный поток от исполнительного механизма к распределителю. Прямой поток от распределителя к механизму свободно преодолевает силу пружины, отжимая запорный элемент от седла.

Для открытия гидрозамка и обеспечения обратного хода механизма необходимо подать давление управления. Это давление, поступая в отдельную полость, воздействует на управляющий (пилотный) поршень или диафрагму. Сила от этого поршня преодолевает силу основного запорного элемента, открывая проход для рабочей жидкости в обратном направлении. Проектирование системы с таким гидрозамком односторонним Т-2КУ 12/320 требует правильного расчёта давления управления, которое должно составлять определённый процент от давления в заблокированной линии.

Ключевым для стабильной работы является дренаж управляющей полости. В модели Т-2КУ для этого предусмотрен отдельный дренажный канал, который должен быть подключён к баку. Это предотвращает накопление утечек и возникновение "гидравлического замка" в управляющей магистрали, который мог бы заблокировать устройство в открытом или закрытом состоянии. При эксплуатации важно следить за чистотой рабочей жидкости, так как твёрдые частицы могут привести к заклиниванию запорного элемента или подклиниванию управляющего поршня.

Не игнорируйте дренаж!

Типичная ошибка монтажников — забыть подключить или заглушить дренажный канал гидрозамка одностороннего Т-2КУ 12/320. Без дренажа утечки из управляющей полости создают противодавление, устройство перестаёт открываться или закрываться вовремя, а винят во всём "бракованный клапан". Лайфхак: перед запуском системы убедитесь, что дренажная линия свободна и выведена в бак выше уровня масла.

Температурный режим и срок службы

Гидрозамок односторонний Т-2КУ 12/320 рассчитан на работу в широком диапазоне температур рабочей среды — от –40°C до +80°C. Такой диапазон достигается за счёт применения морозостойких уплотнительных материалов. При температурах ниже –20°C рекомендуется использование специальных низкозастывающих масел. Кратковременные пиковые температуры до +100°C допустимы, но снижают общий ресурс уплотнений.

Срок службы данного гидравлического замка напрямую зависит от условий эксплуатации. При соблюдении предельных параметров по давлению и расходу, использовании чистого масла с рекомендуемой вязкостью и соблюдении температурного режима, средний ресурс до первого капитального ремонта может составлять 20 000 – 30 000 рабочих часов или 5–7 лет эксплуатации в двухсменном режиме. Критически важным фактором является чистота рабочей жидкости по стандарту NAS 1638 класс 7–9 или ISO 4406 код 16/14/11. Наличие абразивных частиц ускоряет износ прецизионных пар седло-затвор и зеркала управляющего поршня.

Область применения

Гидрозамок односторонний Т-2КУ 12/320 Гидромаш находит применение в самых разных отраслях промышленности, где требуется точная фиксация и безопасность гидроприводов. В машиностроении и автомобильной промышленности его устанавливают на гибочных прессах, штамповочных автоматах и стендах для испытаний, чтобы удерживать подвижные части в заданном положении. В горнодобывающей промышленности и металлообработке он используется в гидроцилиндрах манипуляторов, ножницах и другом оборудовании, работающем под большой нагрузкой.

В нефтегазовой отрасли и строительстве этот клапан применяется в буровых установках, подъёмных кранах и экскаваторах для предотвращения самопроизвольного опускания стрел или ковшей. В деревообработке и текстильной промышленности гидрозамок обеспечивает безопасность на распиловочных и прессовых станках. Химическая промышленность использует его в аппаратах с взрывоопасными средами, где недопустимы самопроизвольные движения. В сфере ЖКХ такие устройства можно встретить в аварийных затворах и системах подъёма мостов, где отказоустойчивость — ключевое требование. Повсеместное внедрение гидрозамков односторонних Т-2КУ 12/320 значительно повышает безопасность технологических процессов.

Современные технологии

Интеграция гидрозамков типа Т-2КУ 12/320 в концепцию Industry 4.0 открывает новые возможности. Оснащённые датчиками положения запорного элемента и давления, они становятся IoT-узлами, передающими данные в систему ПЛК о состоянии запирания в реальном времени. Это позволяет коботам (коллаборативным роботам) безопасно работать рядом с человеком, а системе предиктивной диагностики — прогнозировать износ пружины или уплотнений по изменению времени срабатывания, предотвращая внезапные остановки конвейера.

Обслуживание и ремонт

Правильное техническое обслуживание продлевает срок службы гидрозамка одностороннего Т-2КУ 12/320. Основные рекомендации включают регулярный визуальный контроль на предмет внешних утечек, проверку герметичности в закрытом состоянии под нагрузкой, а также мониторинг времени срабатывания. Раз в 6–12 месяцев (в зависимости от интенсивности работы) рекомендуется отбирать пробы рабочей жидкости для анализа на загрязнения и воду.

Наиболее подвержены износу резинотехнические изделия (уплотнительные кольца и манжеты), рабочая пружина запорного элемента и прецизионная пара седло-затвор. При появлении повышенных утечек в закрытом состоянии или подклиниваниях при срабатывании требуется разборка, дефектовка и замена изношенных деталей. Обслуживание и ремонт следует проводить в чистых условиях, избегая попадания загрязнений во внутренние полости устройства. После сборки рекомендуется провести испытания на стенде.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности гидрозамка одностороннего Т-2КУ 12/320 рекомендуется иметь ремонтный комплект (ЗИП). В его состав, как правило, входят: комплект уплотнений (манжеты, кольца круглого сечения, защитные кольца из морозостойкой резины или полиуретана), запорная пружина, крепёжные элементы (болты, шпильки, гайки). В некоторых случаях в комплект также могут входить сменное седло или шариковый затвор. Заказать оригинальный ремкомплект для этой модели гидрозамка можно у поставщика оборудования Гидромаш.

Аналоги устройства

В линейке управляемых обратных клапанов, помимо модели Т-2КУ 12/320, существуют различные аналогичные решения: 1) Гидрозамок с дренажом и встроенным дросселем (модели с индексом "Д"). 2) Двухлинейные гидрозамки для блокировки полостей гидроцилиндра с обеих сторон (серии "Д"). 3) Модели с фланцевым присоединением для больших расходов (серия "Ф"). 4) Гидрозамки с электрогидравлическим управлением для интеграции в системы с ЧПУ. 5) Миниатюрные аналоги для распределителей с канальным монтажом и меньшей пропускной способностью.

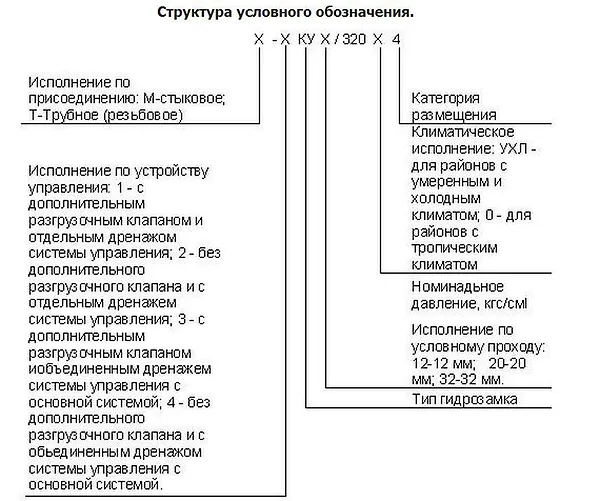

Условное обозначение

Экономические выгоды

Установка гидрозамка одностороннего Т-2КУ 12/320 — это инвестиция в стабильность. Он снижает простои, предотвращая аварии из-за самопроизвольного движения. Блокировка нагрузки без расхода энергии экономит электричество насосных станций. Увеличивается ресурс гидроцилиндров и распределителей за счёт снижения пиковых нагрузок. В итоге, быстрая окупаемость (ROI) обеспечивается за счёт роста общей надёжности линии и сокращения затрат на ремонт основного оборудования.

Изображения

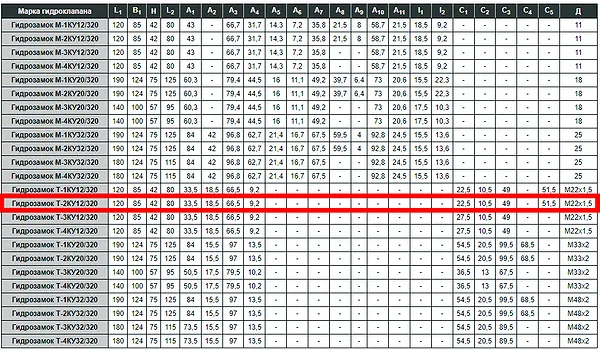

Габаритные и присоединительные размеры

Гидрозамок односторонний Т-2КУ 12/320 имеет компактные габариты: общая длина составляет 120 мм, ширина корпуса — 85 мм, а высота — 42 мм. Такие размеры позволяют легко интегрировать устройство в существующие гидравлические магистрали даже при ограниченном свободном пространстве вблизи гидрораспределителя или исполнительного механизма.

Присоединение осуществляется посредством трубной резьбы. Основные рабочие порты (A — к механизму, B — от распределителя) и дренажный порт (L) выполнены под навинчивание трубы или штуцера. Монтаж не требует специального инструмента, кроме стандартных гаечных ключей. Важно соблюдать рекомендации по затяжке резьбовых соединений, чтобы избежать повреждения корпуса и обеспечить герметичность. При прокладке гидролиний следует предусмотреть лёгкий доступ к дренажному каналу для возможного обслуживания.

Примеры заказа

Модель Гидрозамок односторонний Т-2КУ 12/320 — базовая комплектация с дренажным каналом для работы с маслами И-Г-А на давление 32 МПа.

Модель Т-2КУ 12/320 с ремкомплектом — гидрозамок + набор уплотнений для оперативного обслуживания.

Модель Гидрозамок Т-2КУ 12/320 в консервации — изделие, готовое к длительному хранению перед вводом в эксплуатацию.

Адаптация к российским условиям

Гидрозамок односторонний Т-2КУ 12/320 спроектирован с учётом работы в российских реалиях. Он стабильно функционирует при колебаниях температуры от зимних морозов до летней жары в неотапливаемых цехах. Совместим с распространёнными отечественными рабочими жидкостями (маслами по ГОСТ 17479.2). Конструкция отличается ремонтопригодностью, а запас прочности позволяет выдерживать кратковременные скачки давления, характерные для сетей с нестабильным электропитанием. Устройство готово к эксплуатации на любом промышленном объекте или в системе ЖКХ в России и странах СНГ.

Работа в экстремальных условиях

Гидрозамок односторонний Т-2КУ 12/320 демонстрирует высокую надёжность в экстремальных условиях. Он сохраняет работоспособность при понижении температуры окружающей среды до –40°C, что критически важно для техники, работающей на открытом воздухе в северных регионах. Применение морозостойких уплотнений и конструкционных сталей предотвращает хрупкое разрушение.

Устройство также сохраняет герметичность при температурах рабочей среды до +80°C, выдерживая кратковременные тепловые удары. Совместимость с широким спектром масел, включая отечественные, позволяет использовать его в условиях ограниченной доступности импортных жидкостей. Запас прочности по давлению и продуманная конструкция, не требующая тонкой электроники, делают возможным его диагностику и даже простой полевой ремонт при наличии ремкомплекта, что минимизирует время простоя оборудования в удалённых локациях.

Возможность работы на Марсе или Луне

Если бы инженерам будущего понадобилось зафиксировать антенну марсохода или разгрузочный ковш лунной базы, гидрозамок односторонний Т-2КУ 12/320 стал бы неплохим кандидатом. Его рабочая схема не зависит от силы тяжести. Диапазон температур (–40°C…+80°C) близок к условиям в тени и на солнце Марса. Герметичная конструкция справилась бы с вакуумом, а управление чисто гидравлическое, без сложной электроники, уязвимой для космического излучения. Правда, пришлось бы заменить масло на силиконовую жидкость, устойчивую к космическому холоду и радиации — но принцип остался бы тем же.

Часто задаваемые вопросы

Как правильно подключить дренажную линию гидрозамка Т-2КУ 12/320?
Дренажный канал (обозначается обычно буквой L) необходимо подключить напрямую к гидробаку (резервуару) с помощью трубопровода, свободного от противодавления. Линия должна быть проложена с уклоном в сторону бака для обеспечения самотека утечек. Недопустимо заглушать этот канал или подключать его к напорной или сливной линии.

Какое минимальное давление управления требуется для открытия гидрозамка одностороннего Т-2КУ 12/320?
Давление управления, необходимое для открытия клапана, зависит от давления в заблокированной линии (нагрузки). Обычно для надежного открытия требуется, чтобы давление управления составляло не менее 30-40% от давления в линии нагрузки. Это соотношение следует уточнять в технической документации на конкретное изделие.

Доступна ли доставка гидрозамка Т-2КУ в мой город?
Мы осуществляем быструю доставку гидравлического оборудования в любой город России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также по всем странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Можно ли использовать гидрозамок Т-2КУ с водно-гликолевой смесью?
Да, гидрозамок односторонний Т-2КУ 12/320 совместим с водно-гликолевыми рабочими жидкостями при условии использования соответствующих уплотнительных материалов (обычно EPDM или Viton). Перед заказом необходимо уточнить у менеджера исполнение устройства под конкретную рабочую среду.

Почему выбирают «Гидромаш»

Выбирая гидрозамок односторонний Т-2КУ 12/320 производства компании Гидромаш, вы приобретаете оригинальное гидрооборудование с гарантией производителя 12 месяцев. Мы предлагаем выгодную цену и возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Оформите заказ прямо сейчас, чтобы обеспечить свою производственную линию надёжным элементом безопасности. Наша служба логистики обеспечит оперативную доставку вашего заказа по России и странам СНГ. Купить гидрозамок у нас — значит получить продукт проверенного качества, техподдержку и сервис от лидера рынка.
