Гидрозамок односторонний М-1КУ 20/320

Гидрозамок односторонний М-1КУ 20/320 – это высоконадёжный управляемый обратный клапан, предназначенный для фиксации исполнительных гидравлических механизмов (цилиндров) в заданном положении. Устройство предотвращает самопроизвольное движение штока под нагрузкой, обеспечивая безопасность и точность работы оборудования.

Описание и назначение

Гидрозамок односторонний М-1КУ 20/320 является ключевым элементом безопасности в силовых гидравлических контурах. Его основная задача – блокировать обратный поток рабочей жидкости из полости гидроцилиндра, тем самым надёжно фиксируя его шток в неподвижном состоянии даже при значительных внешних нагрузках. Это свойство делает гидрозамок односторонний М-1КУ 20/320 незаменимым в системах, где недопустимы произвольные сдвиги или опускание груза, например, в подъёмно-транспортном оборудовании, прессах или технологических линиях.

По своей сути, данный односторонний гидрозамок представляет собой комбинацию обратного клапана и управляющего гидравлического пилота. В отличие от обычного обратного клапана, он открывается для обратного потока не под действием давления с одной стороны, а только при подаче управляющего сигнала (давления) на его пилотный поршень. Конструкция модели М-1КУ 20/320 предусматривает условный проход 20 мм, номинальное рабочее давление 32 МПа и дополнительно оснащена разгрузочным клапаном для плавного возврата исполнительного механизма.

Использование гидрозамка одностороннего М-1КУ 20/320 позволяет компенсировать незначительные утечки в золотниковых распределителях, которые в противном случае могли бы привести к «просадке» цилиндра. Таким образом, установка этого устройства напрямую повышает безопасность, точность позиционирования и общую надёжность гидропривода.

Вес, габариты, код ТН ВЭД, ГОСТ

Дверной замок для гидроцилиндра

Если представить гидроцилиндр, удерживающий ковш экскаватора в поднятом состоянии, то гидрозамок односторонний М-1КУ 20/320 выступает в роли надёжного дверного замка. Он не просто закрывает дверь (перекрывает поток), а запирает её на ключ (управляющий сигнал). Без этого «ключа» никакая сила (нагрузка на ковш) не заставит дверь открыться, обеспечивая полную безопасность. Так и этот гидрозамок гарантирует, что цилиндр не сдвинется с места до команды оператора.

Технические характеристики

Принцип работы

Принцип действия одностороннего гидрозамка М-1КУ 20/320 основан на управлении подпружиненным запорным элементом (шариком или тарелкой). В нейтральном состоянии пружина прижимает этот элемент к седлу, полностью перекрывая проход жидкости из полости гидроцилиндра (полости «А») в сторону распределителя. При этом прямой поток от распределителя к цилиндру свободно открывает клапан, преодолевая усилие пружины.

Для возврата цилиндра и сброса давления в заблокированной полости необходим управляющий сигнал. Подача давления на пилотный поршень гидрозамка М-1КУ создаёт усилие, противоположное усилию пружины. Когда это усилие превышает расчётное, пилотный поршень воздействует на шток, который, в свою очередь, открывает основной запорный элемент. Только после этого возможен обратный поток жидкости. Наличие встроенного разгрузочного (дросселирующего) клапана в модели 20/320 позволяет сгладить пики давления при открытии, обеспечивая более плавное и контролируемое движение исполнительного механизма.

Лайфхак от монтажника

Типичная ошибка – установка гидрозамка одностороннего М-1КУ 20/320 без учёта направления потока. На корпусе нанесена стрелка, указывающая разрешённое направление потока (от распределителя к цилиндру). Установка «задом наперёд» приведёт к тому, что устройство не будет выполнять свою функцию, а цилиндр окажется незаблокированным. Перед пуском всегда визуально проверяйте ориентацию стрелки на корпусе относительно схемы вашей гидросистемы.

Температурный режим и срок службы

Эксплуатационный срок службы гидрозамка одностороннего М-1КУ 20/320 напрямую зависит от соблюдения температурного режима и качества рабочей жидкости. Рекомендованный диапазон температур масла – от -40°C до +80°C. Работа при более низких температурах требует применения специальных морозостойких масел и уплотнений, иначе повышается вязкость, растут потери давления и износ. Работа на перегретой жидкости ведёт к ускоренной деградации уплотнений и потере герметичности.

При использовании чистого масла, соответствующего ГОСТ, и поддержании температуры в штатном диапазоне, гидрозамок М-1КУ способен отработать несколько десятков тысяч циклов «открытие-закрытие» без потери характеристик. Ресурс также увеличивает наличие в системе фильтров тонкой очистки, защищающих прецизионные пары клапана от абразивного износа.

Область применения

Гидрозамок односторонний М-1КУ 20/320 находит применение в самых разных отраслях промышленности, где используются силовые гидроприводы: машиностроение (для фиксации узлов станков и прессов), автомобильная промышленность (испытательные стенды, подъёмники), горнодобывающая промышленность и металлообработка (крепление ковшей, манипуляторов, ножниц), строительство (удержание стрел кранов и экскаваторов в сложенном или рабочем положении), ЖКХ (подъёмные механизмы аварийных служб). В деревообработке и текстильной промышленности он обеспечивает точную остановку подвижных элементов. В нефтегазовой и химической отраслях его применяют в запорной арматуре с гидроприводом для безопасной фиксации.

Современные технологии

Гидрозамок односторонний М-1КУ 20/320 может быть интегрирован в цифровые системы управления Industry 4.0. Датчики давления, установленные на линиях управления, позволяют ПЛК (программируемому логическому контроллеру) в реальном времени отслеживать состояние «замка» (открыт/закрыт) и давление в заблокированной полости. Эта информация используется для предиктивной аналитики: рост времени срабатывания или падение давления удержания могут сигнализировать о начинающемся износе уплотнений клапана или утечках в системе, позволяя спланировать обслуживание до критического отказа.

Обслуживание и ремонт

Продлить срок службы гидрозамка одностороннего М-1КУ 20/320 помогает регулярное обслуживание гидросистемы в целом. Основные рекомендации: контроль чистоты рабочей жидкости (своевременная замена фильтров), мониторинг рабочей температуры, проверка внешнего состояния устройства на предмет подтёков. Регламентное обслуживание самого клапана обычно предусматривает его демонтаж, разборку, промывку и замену комплекта уплотнений.

Быстрее всего изнашиваются эластичные уплотнительные элементы (кольца, манжеты) пилотного поршня и основного штока, а также седло запорного элемента. При появлении признаков «просадки» цилиндра (устройство не держит нагрузку) или подтёков масла, необходимо провести диагностику и, скорее всего, замену ремкомплекта.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности рекомендуется иметь в запасе оригинальный ремкомплект для гидрозамка М-1КУ 20/320. В его состав, как правило, входят все быстровынимаемые и быстроизнашиваемые детали: полный набор уплотнительных колец (О-rings) и манжет для корпуса, основного штока и пилотного поршня, выполненных из стойких к маслу и износу материалов (NBR, FKM). Также могут включаться вспомогательные пружины, шарик или тарелка запорного элемента. Заказать такой ЗИП можно вместе с устройством.

Аналоги устройства

1. Гидрозамок односторонний пилотный с условным проходом 12 мм и давлением 32 МПа.
2. Гидрозамок односторонний с условным проходом 20 мм, максимальным давлением 25 МПа и прямым управлением.
3. Двухсторонний (двухлинейный) гидрозамок для фиксации гидроцилиндров двустороннего действия.
4. Быстросъёмный (картриджный) гидрозамок для блочного монтажа в гидрораспределители.
5. Гидрозамок с электрогидравлическим управлением для интеграции в системы с электронным контроллером.

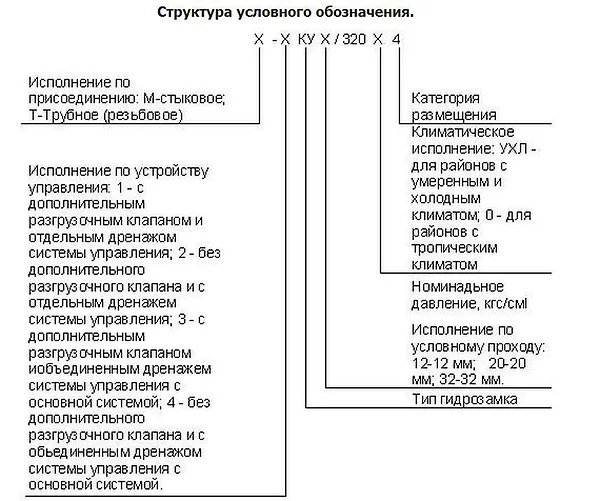

Условное обозначение

Экономические выгоды

Применение гидрозамка одностороннего М-1КУ 20/320 напрямую ведёт к снижению простоев оборудования, связанных с неточным позиционированием или несанкционированным движением исполнительных органов. Это повышает производительность и качество продукции. Устройство предотвращает аварии из-за падения грузов, экономя значительные средства на ремонте. За счёт блокировки утечек через распределитель, оно косвенно способствует экономии энергии, потребляемой насосной установкой. В совокупности, это даёт быструю окупаемость (ROI) и рост общей эффективности гидросистемы.

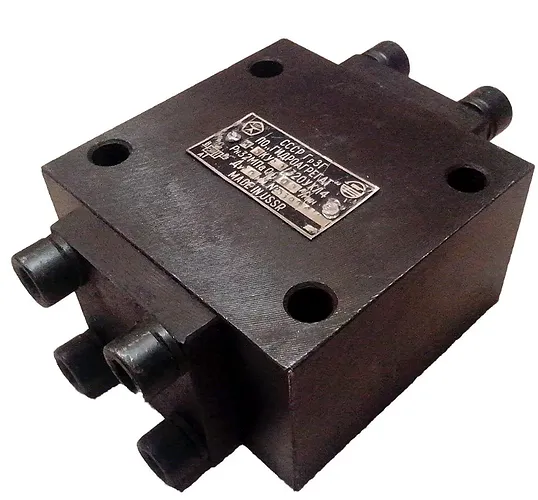

Изображения

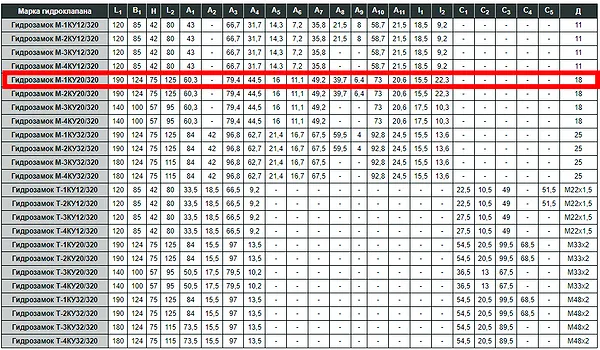

Габаритные и присоединительные размеры

Габаритные размеры гидрозамка одностороннего М-1КУ 20/320 составляют приблизительно 190 мм в длину, 124 мм в ширину и 75 мм в высоту. Монтажное исполнение – стыковое. Устройство крепится к ответной плите или распределителю с помощью нескольких крепёжных болтов через сквозные отверстия в его корпусе, что обеспечивает жёсткое и надёжное соединение. Важно обеспечить чистоту и отсутствие дефектов на присоединительных плоскостях для гарантии герметичности. Компактность конструкции позволяет устанавливать его даже в условиях ограниченного монтажного пространства.

Примеры заказа

Модель гидрозамка одностороннего М-1КУ 20/320 – стандартное исполнение с условным проходом 20 мм и давлением 32 МПа.

Модель гидрозамка одностороннего М-1КУ 12/320 – исполнение с меньшим условным проходом 12 мм для систем с расходом до 40 л/мин.

Модель гидрозамка одностороннего М-1КУ 32/320 – исполнение с увеличенным условным проходом 32 мм для высокопроизводительных систем (расход до 250 л/мин).

Адаптация к российским условиям

Гидрозамок односторонний М-1КУ 20/320 полностью адаптирован к эксплуатации в России и странах СНГ. Конструкция рассчитана на работу в широком климатическом диапазоне, характерном для наших широт. Уплотнения подобраны для совместимости с распространёнными отечественными гидравлическими маслами, соответствующими ГОСТ. Устройство готово к работе в условиях нестабильного качества электросетей, так как его функционирование не зависит от электричества – управление чисто гидравлическое. Это делает его идеальным решением для суровых условий промышленных предприятий и объектов ЖКХ по всей территории РФ.

Работа в экстремальных условиях

Гидрозамок односторонний М-1КУ 20/320 способен функционировать при температуре окружающей среды до –40°C, что позволяет использовать его в оборудовании, работающем на Крайнем Севере или в неотапливаемых цехах зимой. Его прочный стальной корпус и морозостойкие уплотнения выдерживают такие нагрузки. Совместимость с отечественными рабочими жидкостями, произведёнными по ГОСТ, гарантирует стабильную работу без закоксовывания или разрушения уплотнений. Конструктивная простота позволяет проводить базовую диагностику и замену ремкомплекта силами персонала даже в полевых условиях, минимизируя простой техники.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне потребовалось фиксировать манипулятор марсохода в заданном положении в условиях вакуума и экстремальных температур, гидрозамок односторонний М-1КУ 20/320 мог бы стать кандидатом для переделки. Его герметичная конструкция и независимость от атмосферного давления – преимущество. Потребовалась бы замена рабочих жидкостей и уплотнений на специальные, рассчитанные на космический холод (до –120°C) и нагрев, а также защита от космической радиации. Однако сам принцип управляемой механической блокировки потока остался бы неизменным, доказав свою фундаментальную надёжность даже в гипотетических внеземных условиях.

Часто задаваемые вопросы

Какой срок доставки гидрозамка М-1КУ 20/320 в мой город?
Мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Срок зависит от удалённости. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.

Какое масло можно использовать с этим гидрозамком?
Гидрозамок односторонний М-1КУ 20/320 рассчитан на работу с чистыми минеральными или синтетическими гидравлическими маслами, соответствующим требованиям ГОСТ по вязкости и температурным характеристикам. Использование некондиционных или загрязнённых жидкостей сокращает ресурс устройства.

Есть ли гарантия на устройство?
Да, на весь товар бренда Гидромаш, включая гидрозамок односторонний М-1КУ 20/320, предоставляется гарантия от производителя сроком 12 месяцев при соблюдении условий эксплуатации.

Что делать, если гидрозамок начал пропускать масло или не держит нагрузку?
В первую очередь, необходимо проверить правильность монтажа и направление стрелки на корпусе. Если с этим всё в порядке, наиболее вероятная причина – износ уплотнений. Рекомендуем заказать и установить ремонтный комплект (ЗИП). При серьёзных механических повреждениях может потребоваться замена устройства.
