Гидрозамок односторонний М-1КУ 12/320

Гидрозамок односторонний М-1КУ 12/320 (управляемый обратный клапан) — это ключевой аппарат для обеспечения безопасности и точности позиционирования гидравлических исполнительных механизмов. Официальный поставщик «Гидромаш» предлагает высоконадежную модель, рассчитанную на номинальное рабочее давление 32 МПа и пропускную способность до 40 л/мин. Предназначен для исключения самопроизвольных сдвигов штоков гидроцилиндров, например, под нагрузкой.

Описание и назначение

Гидрозамок односторонний М-1КУ 12/320 является незаменимым элементом в гидравлических системах, где требуется жесткая фиксация исполнительного органа в заданном положении.

Установленный между гидрораспределителем и полостью гидроцилиндра, гидрозамок надежно блокирует нежелательный обратный поток рабочей жидкости, предотвращая опасное самопроизвольное опускание или перемещение груза. Основное назначение данного одностороннего гидрозамка — обеспечение безопасности технологических операций и повышение точности позиционирования.

По своей сути, гидрозамок односторонний М-1КУ 12/320 представляет собой совершенный управляемый обратный клапан. В отличие от простого обратного клапана, он герметично запирает линию и открывает обратный поток только по управляющему сигналу гидравлического давления, подаваемого от распределителя. В данной модели гидрозамка предусмотрена конструктивная особенность — встроенный разгрузочный (дросселирующий) клапан, обеспечивающий плавный и контролируемый возврат рабочего органа в исходное состояние. Отдельный дренажный канал для управляющей магистрали повышает надежность всего узла. Монтажное исполнение — стыковое, с условным проходом 12 мм, что соответствует подключению по стандартным резьбовым портам.

Вес, габариты, код ТН ВЭД, ГОСТ

Надежный страж вашего гидроцилиндра

Гидрозамок односторонний работает как самый бдительный часовой на посту: он пропускает «своих» (рабочий поток от насоса), но наглухо запирает «вражеское» проникновение (обратный поток от нагрузки). Если бы не этот управляемый стражник, многие гидроцилиндры самовольно «гуляли» бы под весом груза. Гидрозамок М-1КУ 12/320 — это гарантия того, что ваш гидравлический молот, пресс или платформа останутся именно там, где вы их оставили.

Технические характеристики

Принцип работы

Принцип действия гидрозамка одностороннего М-1КУ 12/320 основан на управлении состоянием запирающего элемента (шарика или тарелки) с помощью двух давлений: основного и управляющего. В исходном состоянии подпружиненный элемент прижат к седлу, герметично перекрывая линию А (от гидроцилиндра к распределителю). Когда от гидрораспределителя подается поток в линию Р (к гидроцилиндру), давление преодолевает усилие пружины, элемент отходит от седла, и рабочая жидкость свободно поступает в исполнительный механизм.

Обратный поток из полости гидроцилиндра невозможен, так как давление в линии А давит на запирающий элемент, усиливая его прижим к седлу. Чтобы открыть путь для обратного потока и вернуть цилиндр в исходное положение, необходимо подать управляющее давление в камеру Х. Под действием этого давления поршень управления преодолевает силу основной пружины и жидкостного давления в линии А, принудительно отжимает запирающий элемент от седла. Процесс открытия и закрытия этого гидрозамка одностороннего напрямую зависит от номинального расхода и давления в системе.

Встроенный разгрузочный клапан обеспечивает дросселирование потока при открытии, смягчая движение механизма. Конструкция дренажного канала позволяет сбрасывать утечки из управляющей камеры в бак, предотвращая накопление давления и обеспечивая четкость срабатывания. Важно, чтобы рабочая среда соответствовала требованиям по вязкости и чистоте, иначе может нарушиться герметичность на седле клапана.

Лайфхак от монтажника

Самая частая ошибка при установке гидрозамка одностороннего — подключение управляющей линии Х не к дренажной магистрали или отдельному каналу, а «вглухую» или с перепутыванием. Это приводит либо к невозможности открытия клапана (он просто не сработает), либо к его постоянному «подтравливанию» и потере блокирующей функции. Всегда проверяйте схему подключения по паспорту! И помните: монтажный момент затяжки присоединительных штуцеров критически важен для сохранения геометрии корпуса и герметичности уплотнений.

Температурный режим и срок службы

Гидрозамок односторонний М-1КУ 12/320 рассчитан на работу в температурном диапазоне рабочей жидкости от –20°C до +80°C. Кратковременные пиковые температуры допускаются, но длительная эксплуатация на границах диапазона, особенно при низких температурах с недостаточно разогретым маслом, резко увеличивает износ уплотнений и может привести к заклиниванию подвижных элементов.

Качество и чистота рабочей среды — главные факторы, определяющие ресурс клапана. Попадание абразивных частиц приводит к быстрому износу седла и запирающего элемента, что нарушает герметичность. При соблюдении требований к фильтрации (тонкость фильтрации не ниже 10 мкм), номинальном давлении и температуре, типовой срок службы данного гидрозамка одностороннего составляет не менее 8-10 тысяч часов наработки до первого капитального ремонта.

Область применения

Односторонние гидрозамки серии М-КУ нашли широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности их используют в гидроприводах испытательных стендов, прессов и подъемных устройств. Горнодобывающая промышленность применяет эти клапаны для фиксации стрел экскаваторов, отвалов бульдозеров и крепей. В нефтегазовой отрасли гидрозамки обеспечивают безопасность противовыбросового оборудования и устьевой арматуры.

В металлообработке и деревообработке они служат для точного позиционирования столов станков, суппортов и зажимных механизмов. Химическая и текстильная промышленность используют их в приводах дозирующих и смешивающих агрегатов. В строительстве и ЖКХ гидрозамок односторонний М-1КУ 12/320 является обязательным элементом гидросистем подъемников, аварийных запорных устройств и систем управления затворами. Повсеместно его назначение — обеспечить удержание нагрузки и предотвратить аварийные ситуации.

Современные технологии

Интеграция гидрозамка одностороннего М-1КУ 12/320 в концепцию Industry 4.0 открывает новые возможности. Датчики давления, встроенные в линии управления и рабочую магистраль, позволяют ПЛК (программируемому логическому контроллеру) в реальном времени мониторировать состояние фиксации и момент срабатывания. Это дает возможность предиктивной диагностики: рост времени открытия клапана сигнализирует о загрязнении или износе. Роботы-коботы, работающие совместно с гидравлическими манипуляторами, через IoT-интерфейсы получают надежную информацию о положении зафиксированного узла, что критически важно для безопасности совместных операций человека и машины.

Обслуживание и ремонт

Для продления срока службы гидрозамка одностороннего необходимо строго соблюдать регламент обслуживания гидросистемы. Основные рекомендации включают регулярный контроль чистоты рабочей жидкости, своевременную замену фильтров и проверку давления срабатывания управляющего сигнала. При падении герметичности или появлении подтеканий требуется диагностика и замена изношенных элементов.

Быстрее всего изнашиваются уплотнительные кольца и манжеты, особенно при высоких температурах или загрязненной среде. Также подвержены износу седло и запирающий элемент (шарик). Пружины управления со временем могут терять жесткость, что влияет на давление открытия. В случае нарушения работы клапана рекомендуется обратиться к сервисной службе.

Ремкомплект или ЗИП

Поддерживать гидрозамок односторонний М-1КУ 12/320 в рабочем состоянии помогает ремонтный комплект (ЗИП), в состав которого обычно входят основные быстроизнашиваемые детали: полный набор уплотнений (кольца круглого сечения, манжеты), шарик или тарельчатый клапан (запирающий элемент), комплект пружин (основная и вспомогательная), а также весь необходимый крепеж (болты, шайбы). Оригинальный ЗИП от производителя Гидромаш гарантирует полное соответствие геометрии и материалов, что обеспечивает восстановление заводских характеристик герметичности и давления срабатывания. Заказать ремкомплект можно вместе с основным устройством.

Аналоги устройства

На рынке представлены различные исполнения гидрозамков одностороннего действия, схожие по функционалу с моделью М-1КУ 12/320. Среди них можно выделить несколько типовых вариантов: гидрозамок односторонний с электромагнитным управлением (для прямого подключения к ПЛК), модель с двухступенчатым золотником для плавного открытия, исполнение с ручным дублирующим взводом для аварийного сброса, вариант со встроенным предохранительным клапаном в линии управления, а также компактные гидрозамки для интеграции в моноблочные распределители. Выбор зависит от требований к скорости срабатывания, способу управления и габаритам.

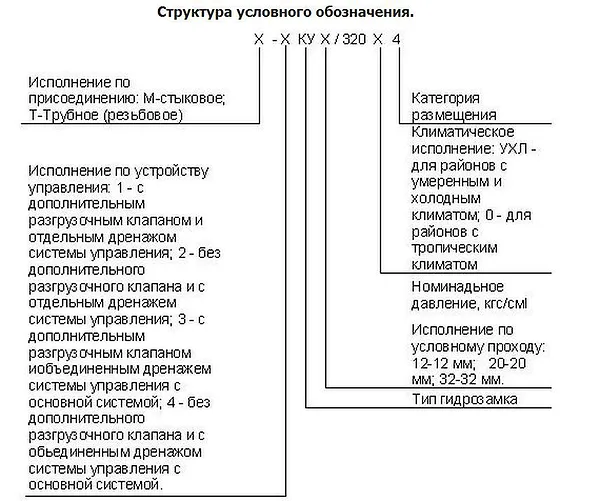

Условное обозначение

Экономические выгоды

Применение гидрозамка одностороннего М-1КУ 12/320 — это прямая экономическая выгода. Он исключает простой оборудования из-за самопроизвольного сдвига исполнительного механизма, что особенно важно в непрерывных технологических циклах металлообработки или на конвейерах. Повышение точности позиционирования снижает процент брака. Снижаются энергозатраты, так как насосная станция не должна постоянно компенсировать «сползание» нагрузки. Надежная фиксация многократно увеличивает межремонтный интервал дорогостоящих гидроцилиндров и направляющих. В итоге, инвестиция в качественный гидрозамок односторонний окупается за счет роста общей эффективности оборудования и снижения эксплуатационных расходов (ROI).

Изображения

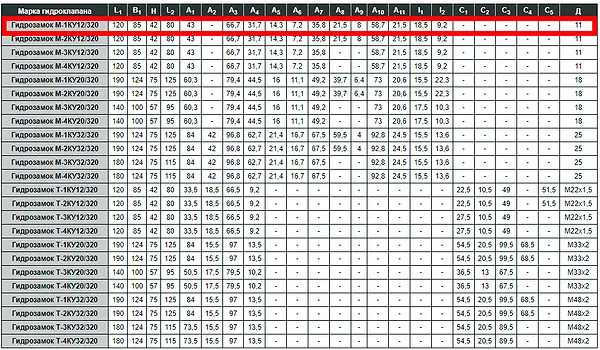

Габаритные и присоединительные размеры

Гидрозамок односторонний М-1КУ 12/320 имеет стыковое (пластинчатое) присоединение с монтажной поверхностью, стандартизированной под данную серию аппаратов. Общие габаритные размеры составляют 120 мм в длину, 85 мм в ширину и 42 мм в высоту (толщина корпуса). Такая форма позволяет легко интегрировать его в гидравлические блоки (спутники) между распределителем и силовым органом.

Присоединительные порты представляют собой сквозные отверстия под трубную резьбу или штуцерное соединение, расположенные на монтажной плоскости. Точное расположение отверстий, диаметры и шаг резьбы (обычно метрическая или трубная дюймовая) указываются в чертежах присоединения, которые предоставляются вместе с изделием. Компактные размеры данного гидрозамка одностороннего позволяют устанавливать его даже в стесненных условиях гидрошкафов и модулей.

Примеры заказа

Модель гидрозамок односторонний М-1КУ 12/320 — управляемый обратный клапан с разгрузочным клапаном и дренажным каналом, давление 32 МПа.

Модель гидрозамок односторонний М-1КУ 12/320 c комплектом уплотнений NBR для температур до +80°C.

Модель гидрозамок односторонний М-1КУ 12/320 с пневмогидравлическим усилителем в линии управления (опция).

Адаптация к российским условиям

Гидрозамок односторонний М-1КУ 12/320 отлично адаптирован к сложным условиям эксплуатации в России и странах СНГ. Конструкция предусматривает стабильную работу в широком диапазоне климатических температур, характерных для нашей страны. Уплотнения из морозостойкой резины сохраняют эластичность при отрицательных температурах. Клапан совместим с распространенными отечественными индустриальными маслами типа И-20, И-30, И-40 по ГОСТ 20799, а также многими аналогичными жидкостями. Корпусная сталь устойчива к перепадам влажности. Аппарат рассчитан на работу в условиях нестабильного качества электроснабжения, так как не содержит электронных компонентов. Это делает его идеальным выбором для промышленных предприятий, ЖКХ и строительных организаций по всей России.

Работа в экстремальных условиях

Гидрозамок односторонний М-1КУ 12/320 способен работать в экстремальных условиях, характерных для удаленных и северных регионов. При использовании специальных низкотемпературных масел и соответствующих морозостойких уплотнений (FKM) диапазон температур может быть расширен до –40°C. При этом клапан сохраняет свою герметичность и функциональность.

Важным фактором для экстремальной эксплуатации является устойчивость к загрязнениям — простая и надежная конструкция менее чувствительна к качеству рабочей среды, чем сложные пропорциональные клапаны. При возникновении неисправности в полевых условиях возможен частичный ремонт с заменой уплотнений из ремкомплекта без применения высокоточного оборудования, что критически важно для поддержания работы техники на удаленных объектах.

Возможность работы на Марсе или Луне

Теоретически, гидрозамок односторонний М-1КУ 12/320 мог бы выполнять свои функции даже на Марсе или Луне, при соблюдении ряда условий. Потребовалась бы герметичная камера с искусственной атмосферой или полное погружение в специальную рабочую жидкость, работоспособную в вакууме и при экстремальных перепадах температур (от –150°C до +120°C). Уплотнения пришлось бы заменить на версии из специальных полимеров, устойчивых к космической радиации. Но сам принцип работы — механическое запирание под действием давления пружины и жидкости — остался бы неизменным. Сверхнадежные и простые, такие гидрозамки, возможно, станут частью гидравлических систем марсоходов или лунных экскаваторов, где отказоустойчивость важнее всего. Наш М-1КУ 12/320 обладает этим запасом прочности, проверенным суровыми земными условиями.

Часто задаваемые вопросы

Какие основные функции выполняет гидрозамок односторонний М-1КУ 12/320?
Основная функция — герметичная блокировка обратного потока рабочей жидкости из полости гидроцилиндра (или другого исполнительного механизма) для его фиксации в заданном положении. Открывается он только по управляющему гидравлическому сигналу, обеспечивая контролируемое движение механизма в обратную сторону.

Как правильно подключить управляющую линию Х у этого гидрозамка?
Управляющая линия Х должна быть подключена либо к отдельному каналу управления на гидрораспределителе (если он предусмотрен), либо через специальный вспомогательный клапан к линии нагнетания. Важно обеспечить дренаж утечек из управляющей камеры в гидробак через отдельный дренажный канал на корпусе аппарата. Схема подключения указана в технической документации.

Какое рабочее давление и расход у модели М-1КУ 12/320?
Гидрозамок односторонний М-1КУ 12/320 рассчитан на номинальное рабочее давление 32 МПа (320 кгс/см²) с максимальным допустимым 35 МПа. Номинальный расход рабочей жидкости через клапан составляет 40 литров в минуту.

Как осуществляется доставка гидрозамка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города?
Мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Для крупных городов возможна быстрая отгрузка транспортными компаниями или курьерскими службами. Стоимость и сроки доставки уточняйте у наших менеджеров при оформлении заказа.

Почему выбирают «Гидромаш»

Выбирая гидрозамок односторонний М-1КУ 12/320 у официального поставщика, вы получаете целый ряд преимуществ. Мы предлагаем купить оригинальное оборудование от производителя Гидромаш с полной гарантией 12 месяцев. Наши склады в ключевых логистических центрах — в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани — позволяют организовать быструю отгрузку вашего заказа. Мы оперативно доставляем гидравлическую аппаратуру по всей России и в страны СНГ, обеспечивая надежное снабжение вашего производства. Не столкнетесь с проблемой поиска аналогов — мы предоставляем техническую поддержку и весь спектр сопутствующих услуг. Чтобы узнать актуальную цену и оформить заказ на гидрозамок односторонний, обратитесь к нашим менеджерам.
