Гидрозамок односторонний Т-1КУ 32/320

Гидрозамок односторонний Т-1КУ 32/320 – это управляемый обратный клапан для промышленных гидросистем. Он обеспечивает надежную фиксацию поршней гидроцилиндров и предотвращает самопроизвольное движение под нагрузкой. Устройство рассчитано на номинальное давление 32 МПа и расход до 250 л/мин.

Описание и назначение

Гидрозамок односторонний Т-1КУ 32/320 является ключевым элементом безопасности в гидравлических контурах, работающих с высокими нагрузками. По сути, это специализированный гидроаппарат, который выполняет функцию управляемого обратного клапана. Его основное назначение – блокировать движение рабочей жидкости в одном направлении, тем самым жестко фиксируя исполнительный механизм (гидроцилиндр) в заданном положении.

Использование гидрозамка данного типа устраняет риск неконтролируемого сдвига штока цилиндра, который может произойти из-за внутренних утечек в золотниковом распределителе, ползучести уплотнений или под действием внешней нагрузки. Это критически важно для технологического оборудования, где требуется высокая точность позиционирования и безопасность: прессах, гибочных станках, подъемных платформах и манипуляторах. Таким образом, купить гидрозамок односторонний Т-1КУ 32/320 – значит обеспечить стабильность и безопасность всей гидросистемы.

Конструкция модели Т-1КУ включает в себя основной запирающий элемент, управляемый пилотный узел, встроенный разгрузочный клапан для плавного сброса давления при открытии и отдельный дренажный канал. Гидрозамок односторонний марки Т-1КУ свободно пропускает поток от насоса к цилиндру, но блокирует обратный ход. Для разблокировки и обеспечения возврата штока на основной канал подается внешний управляющий сигнал (пилотное давление). Монтаж устройства осуществляется через трубные резьбовые соединения.

Вес, габариты, код ТН ВЭД, ГОСТ

Не просто клапан, а надёжный страж

Односторонний гидрозамок Т-1КУ 32/320 – это не просто деталь, а полноценный «страж» вашего гидроцилиндра. Как верный пёс, который беспрепятственно пропускает хозяина в дом, но грозно рычит на незваного гостя, он свободно пускает поток к механизму, но наглухо блокирует любую попытку самовольного отступления под давлением. Благодаря ему шток цилиндра будет стоять на месте, как вкопанный, даже когда вся система уснула.

Технические характеристики

Основные параметры гидрозамка одностороннего Т-1КУ 32/320:

Принцип работы

Принцип работы одностороннего гидрозамка Т-1КУ 32/320 основан на управлении положением основного запорного элемента (чаще всего шарикового или тарельчатого клапана). В штатном режиме «запирания» рабочая жидкость под давлением от насоса через распределитель свободно поступает в полость гидроцилиндра, открывая основной клапан, и приводит механизм в действие. Когда подача прекращается, давление в напорной линии падает, и под действием усилия пружины и давления со стороны цилиндра (создаваемого нагрузкой) основной клапан садится в седло, создавая герметичное соединение. Это исключает обратный поток и движение цилиндра.

Для возврата исполнительного механизма в исходное положение необходимо открыть гидрозамок. Для этого на его управляющий (пилотный) поршень подается давление от отдельной магистрали или от линии слива. Пилотное давление, преодолевая усилие пружины и давление в основной линии, приподнимает основной запорный элемент, сообщая полость цилиндра с линией слива. Встроенный разгрузочный клапан в модели Т-1КУ обеспечивает предварительный плавный сброс высокого давления перед полным открытием, что предотвращает удары и рывки в системе.

Ключевым для корректной работы гидрозамка одностороннего является именно это управляющее давление. Его величина обычно составляет 30-50% от давления в основной линии. Отсутствие или недостаточность пилотного давления не позволит разблокировать систему, что необходимо учитывать при проектировании схемы управления. Дренажный канал, предусмотренный в конструкции, служит для отвода утечек из полости управления, предотвращая её нагнетание и ложное срабатывание.

Типичная ошибка при монтаже

Самая частая ошибка – неправильное подключение дренажной линии (если она предусмотрена исполнением) или её полное игнорирование. Закупоренный или невыведенный в бак дренаж приводит к тому, что утечки из полости пилотного управления не стравливаются, а создают противодавление. Это может полностью заблокировать работу гидрозамка Т-1КУ 32/320 – он либо не откроется по команде, либо будет открываться медленно и с рывками. Помните: дренаж должен быть всегда свободен и подключен непосредственно в гидробак, ниже уровня жидкости.

Температурный режим и срок службы

Широкий рабочий температурный диапазон гидрозамка одностороннего Т-1КУ 32/320 от -40°C до +80°C позволяет эксплуатировать его как в отапливаемых цехах, так и на технике, работающей в условиях Крайнего Севера. При отрицательных температурах критическое значение имеет вязкость рабочей жидкости и эластичность уплотнений. Использование масел низкого качества или несоответствующих климатическому классу приводит к резкому увеличению усилия срабатывания пилотного узла и износу уплотнений.

Срок службы гидрозамка напрямую зависит от чистоты рабочей жидкости, стабильности параметров системы и соблюдения температурного режима. При установке в контур с фильтрацией тонкости очистки не хуже 25 мкм и эксплуатации в номинальном режиме средний ресурс до первого капитального ремонта составляет 8-10 тысяч часов наработки. Основными факторами, сокращающими жизнь устройства, являются абразивный износ от загрязненного масла, кавитация при высоких расходах и перегрузки по давлению.

Область применения

Гидрозамок односторонний Т-1КУ 32/320 находит применение в самых разных отраслях промышленности, где требуется надежная фиксация гидравлических приводов. В машиностроении и металлообработке он используется в прессах, штамповочных и гибочных автоматах для удержания ползуна в верхнем положении. В строительстве и горнодобывающей промышленности – в гидросистемах манипуляторов, буровых установок и подъемных механизмов самосвалов для предотвращения произвольного опускания стрелы или кузова. Нефтегазовая отрасль применяет подобные устройства на противовыбросовом оборудовании и регулирующих заслонках.

В автомобильной промышленности (на сборочных линиях), деревообработке (в прессах для склеивания), текстильной промышленности (в механизмах натяжения) и даже в ЖКХ (на аварийных затворах водоканалов) гидрозамок Т-1КУ обеспечивает безопасность и точность. Везде, где нужно удержать гидроцилиндр под нагрузкой в выдвинутом или втянутом состоянии, целесообразно купить и установить именно такой управляемый обратный клапан – гидрозамок односторонний.

Современные технологии

Интеграция гидрозамков типа Т-1КУ в современные автоматизированные системы идет по пути цифровизации. Оснащение устройства датчиками положения «закрыто/открыто» позволяет ПЛК (программируемому логическому контроллеру) в реальном времени получать подтверждение выполнения команды на разблокировку. Это критически важно для коллаборативных роботов (коботов), где безопасность человека-оператора выходит на первый план. В рамках концепции Industry 4.0 данные о количестве срабатываний и косвенные признаки износа (время срабатывания, требуемое пилотное давление) могут передаваться в SCADA-систему для предиктивного обслуживания, предотвращая внезапные остановки производственных линий.

Обслуживание и ремонт

Гидрозамок односторонний Т-1КУ 32/320 отличается простой и ремонтопригодной конструкцией. Для продления срока его службы необходимо соблюдать три ключевых правила: обеспечить чистоту рабочей жидкости при помощи фильтров, не допускать превышения номинального давления и контролировать температуру масла в системе. В процессе эксплуатации рекомендуется периодически (раз в 2000-3000 моточасов) выполнять визуальную проверку на предмет внешних подтеканий, особенно в зоне штока пилотного поршня и дренажного соединения.

Плановое техническое обслуживание заключается в замене комплекта уплотнений (ремонтного комплекта). При снижении быстродействия, появлении подтеканий или невозможности надежной фиксации требуется полная разборка, промывка и дефектовка деталей. Ремонт в условиях специализированной мастерской позволяет восстановить работоспособность устройства, что экономически выгоднее покупки нового, особенно для серии Т-1КУ.

Ремкомплект или ЗИП

Для планового обслуживания и ремонта гидрозамка одностороннего Т-1КУ 32/320 рекомендуется иметь или заказать оригинальный ремонтный комплект (ЗИП). Стандартный набор включает быстроизнашиваемые элементы, обеспечивающие герметичность: уплотнительные кольца (O-rings) и манжеты из резины NBR для основного и пилотного штоков, различные прокладки (паранитовые, фторопластовые), а также пружины. Для сложного ремонта может потребоваться замена шарика или тарелки основного клапана, седла клапана, а в некоторых случаях – расточка корпуса под ремонтный размер и установка втулок. Наличие ЗИП позволяет провести восстановление в кратчайшие сроки, минимизируя простой оборудования.

Аналоги устройства

Гидрозамок односторонний Т-1КУ 32/320 имеет ряд функциональных аналогов, которые могут различаться по конструктивному исполнению, присоединительным размерам или дополнительным опциям. Например:

– Гидрозамок односторонний с фланцевым подключением Ду 32 на 32 МПа.
– Гидрозамок двухсторонний (двухлинейный) для блокировки гидроцилиндра с двух сторон.
– Пилотный обратный клапан со встроенным дросселем для регулировки скорости открытия.
– Малогабаритный гидрозамок на меньший расход (например, 100 л/мин) для компактных систем.
– Исполнение с электрогидравлическим управлением (соленоидным клапаном) для прямой интеграции в электрические схемы.

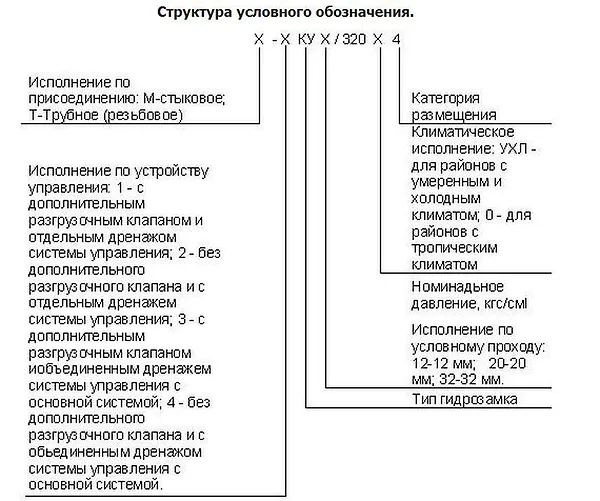

Условное обозначение

Экономические выгоды

Инвестиции в качественный гидрозамок односторонний Т-1КУ 32/320 напрямую влияют на экономику производства. Предотвращение самопроизвольных сдвигов повышает безопасность и точность технологических операций, что снижает процент брака. Надежная фиксация цилиндров исключает необходимость использования механических стопоров или постоянно задействованных насосов, что ведет к экономии электроэнергии. Главное – минимизация внеплановых простоев из-за отказа предохранительной арматуры. Значительный ресурс устройства и возможность его ремонта в разы улучшают общую окупаемость (ROI) гидравлической системы.

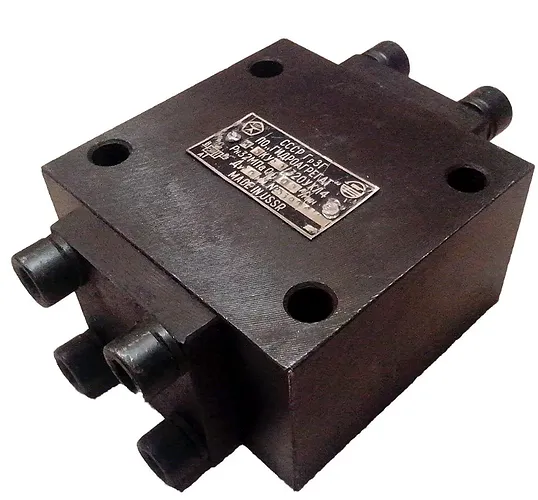

Изображения

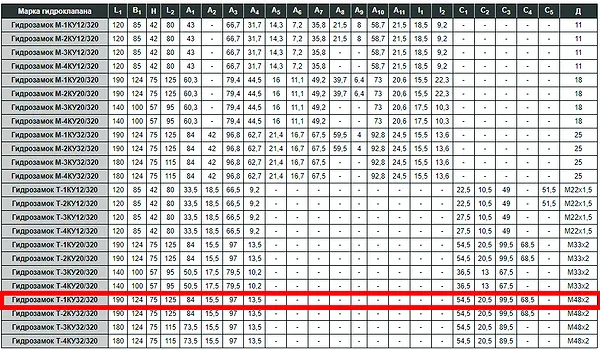

Габаритные и присоединительные размеры

Гидрозамок односторонний Т-1КУ 32/320 выполнен в моноблочном корпусе компактных габаритов. Основные линейные размеры составляют примерно 190 мм в длину, 124 мм в ширину и 75 мм в высоту. Такие габариты позволяют удобно интегрировать устройство в большинство гидросистем без необходимости серьезного изменения компоновки.

Присоединение к гидромагистралям осуществляется через резьбовые отверстия трубного типа. Диаметр условного прохода соответствует Ду 32. Конкретные типы резьбы (метрическая, трубная коническая) и расположение портов (нагнетание, слив, управление, дренаж) определяются по монтажным чертежам. Установка требует стандартного набора инструментов и должна производиться с учетом обеспечения доступа для возможного будущего обслуживания.

Примеры заказа

Модель гидрозамок односторонний Т-1КУ 32/320 – гидравлический замок трубного присоединения на 32 МПа, номинальный расход 250 л/мин, для фиксации гидроцилиндров.

Модель гидрозамок односторонний Т-1КУ 32/320 с ремкомплектом – полный комплект поставки включая запас уплотнений для первого планового ТО.

Адаптация к российским условиям

Гидрозамок односторонний Т-1КУ проектировался с учетом специфики эксплуатации в России и странах СНГ. Конструкция проверена на работу в широком диапазоне температур – от морозных зим в Сибири до жаркого лета в южных регионах. Уплотнения подобраны для совместимости с наиболее распространенными отечественными гидравлическими маслами, соответствующими ГОСТам. Устройство устойчиво к типичным для некоторых регионов перепадам давления в сети и готово к длительной эксплуатации на объектах тяжелой промышленности, в ЖКХ и на подвижной технике.

Работа в экстремальных условиях

Устройство способно функционировать при температурах окружающей среды до -40°C. Для этого используются морозостойкие уплотнительные материалы (например, резина СКФ-26), а конструкция минимизирует полости с застойной жидкостью. Совместимость с рабочей средой по ГОСТ (марки И-Г-А, И-Г-С, ВМГЗ) позволяет применять его на объектах с устаревшей инфраструктурой, где доступны только стандартные типы масел. Простота конструкции гидрозамка Т-1КУ допускает его диагностику и даже замену уплотнений в полевых условиях квалифицированным персоналом, что критически важно для мобильной техники в удаленных локациях.

Возможность работы на Марсе или Луне

Теоретически, если абстрагироваться от отсутствия гидравлического масла на Луне, герметичная, всепогодная и надежная конструкция гидрозамка одностороннего Т-1КУ 32/320 могла бы претендовать на роль арматуры для лунных или марсианских роверов. Его способность сохранять герметичность в глубоком вакууме и при экстремальных перепадах температур (на Луне от -173°C до +127°C) зависела бы в основном от специально подобранных космических уплотнений и рабочей жидкости. Главный козырь для такой гипотетической миссии – гарантированное удержание положения механизма даже в случае отказа управляющей электроники, что соответствует принципам отказоустойчивости в космической технике.
