Гидрозамок односторонний М-2КУ 32/320

Гидрозамок односторонний М-2КУ 32/320 — это управляемый обратный клапан, ключевой элемент для безопасной фиксации исполнительных гидравлических механизмов. Он предназначен для гидросистем с номинальным давлением 32 МПа и расходом до 250 л/мин. Основное назначение — предотвращение самопроизвольного опускания, проседания или сдвига штоков гидроцилиндров под нагрузкой, обеспечивая абсолютную герметичность и безопасность технологических операций.

Описание и назначение

Гидрозамок М-2КУ 32/320, известный также как управляемый обратный клапан, представляет собой специализированный гидравлический узел безопасности. Его главная задача — блокировать неконтролируемое движение гидравлических исполнительных механизмов, таких как цилиндры, которое может возникнуть из-за утечек в золотниковых распределителях, поломки трубопроводов или внезапной разгерметизации системы. Установка гидрозамка одностороннего М-2КУ 32/320 между распределителем и цилиндром гарантирует, что шток не просядет даже при нулевом давлении в напорной линии.

Этот гидрозамок односторонний работает по принципу принудительного управления. Он свободно пропускает поток рабочей жидкости от распределителя к исполнительному механизму. В обратном направлении поток надёжно заблокирован, пока на управляющий поршень клапана не будет подан сигнал отпирания (давление от отдельной управляющей магистрали). Такая конструкция с внешним управлением делает гидрозамок М-2КУ 32/320 незаменимым для приложений, требующих точного позиционирования и удержания нагрузки, например, в подъёмно-транспортном оборудовании или прессах. Для корректной работы управляющего узла в данной модели предусмотрен отдельный дренажный канал.

Ключевые технические особенности гидрозамка одностороннего М-2КУ 32/320 включают номинальное рабочее давление 32 МПа (максимальное — 35 МПа), пропускную способность до 250 литров в минуту и условный проход 32 мм. Монтажное исполнение — стыковое (плоский торец с отверстиями под крепёж), что обеспечивает компактность и жёсткость установки в гидросистему.

Вес, габариты, код ТН ВЭД, ГОСТ

Гидрозамок — надёжный «страж» вашего цилиндра

Этот гидрозамок односторонний работает как самый бдительный охранник. Он беспрепятственно пропускает «своих» (рабочую жидкость под давлением) к цилиндру, чтобы тот выполнил свою работу. Но как только появляется попытка несанкционированного возврата, гидрозамок односторонний М-2КУ 32/320 мгновенно блокирует проход, не позволяя грузу просесть ни на миллиметр. Он останется на посту, даже если в системе внезапно пропадёт давление.

Технические характеристики

Принцип работы

Принцип действия гидрозамка одностороннего М-2КУ 32/320 основан на управлении положением запирающего элемента (шарика или тарелки) при помощи вспомогательного гидравлического сигнала. В нейтральном положении (когда управляющее давление отсутствует) тарелка клапана плотно прижата к седлу мощной пружиной. Это полностью блокирует обратный поток жидкости из полости гидроцилиндра в сливную линию системы.

При подаче давления в рабочую линию (направление «вперёд») жидкость преодолевает сопротивление пружины, отжимает тарелку от седла и свободно поступает в цилиндр. Когда требуется вернуть цилиндр в исходное положение, необходимо подать сигнал на управляющий поршень. Под действием управляющего давления поршень перемещается и механически открывает тарелку клапана. Только после этого жидкость из полости цилиндра получает возможность уйти в обратную магистраль. Таким образом, без внешнего управляющего сигнала механизм фиксируется в любом положении с абсолютной надёжностью.

При эксплуатации важно следить за чистотой рабочей жидкости, так как наличие абразивных частиц может привести к заклиниванию или повреждению запирающего элемента и седла клапана. Также критичным параметром является качество уплотнений, от которых зависит герметичность в закрытом положении.

Правильный монтаж — гарантия герметичности

Типичная ошибка при установке гидрозамка — игнорирование момента затяжки крепёжных болтов. Перетяжка может привести к деформации корпуса и потере герметичности, а недотяжка — к утечкам в месте стыка. Используйте динамометрический ключ и следуйте рекомендациям производителя по моменту затяжки для конкретного диаметра условного прохода. Лайфхак: перед установкой нанесите тонкий слой консистентной смазки на уплотнительные поверхности, это облегчит центровку и обеспечит лучшее уплотнение при первоначальной затяжке.

Температурный режим и срок службы

Температурный диапазон работы гидрозамка одностороннего М-2КУ 32/320 определяется свойствами применяемых уплотнительных материалов и рабочей жидкости. Стандартные исполнения с уплотнениями из нитрильного каучука (NBR) рассчитаны на работу в диапазоне от –40°C до +80°C. Для более высоких температур или агрессивных сред возможны исполнения с уплотнениями из специальных материалов, что уточняется при заказе.

Срок службы гидрозамка напрямую зависит от качества рабочей среды, температурного режима и соблюдения максимального рабочего давления. Резкие перепады температуры и чрезмерное загрязнение масла абразивными частицами сокращают ресурс уплотнений и прецизионных пар клапана. При соблюдении эксплуатационных требований, использовании чистого масла и своевременном техническом обслуживании средний ресурс устройства составляет не менее 5-7 лет или несколько сотен тысяч рабочих циклов.

Область применения

Гидрозамок односторонний М-2КУ 32/320 находит широкое применение в гидравлических системах различных отраслей промышленности. В машиностроении и автомобильной промышленности он используется в прессовом оборудовании, испытательных стендах и конвейерных линиях для точной фиксации деталей. Горнодобывающая промышленность применяет его в крепях, проходческих комбайнах и подъёмниках для безопасного удержания значительных нагрузок.

В строительстве и ЖКХ этот гидрозамок незаменим для автокранов, экскаваторов, манипуляторов и подъёмных платформ, предотвращая самопроизвольное опускание стрелы или платформы. Металлообработка и деревообработка используют его в гидравлических зажимных системах станков. В химической и текстильной промышленности он обеспечивает безопасность работы гидроприводов агрегатов в условиях, когда недопустимы случайные перемещения рабочих органов.

Современные технологии

Интеграция гидрозамков в концепцию Industry 4.0 открывает новые горизонты. Оснащённые датчиками положения и давления, гидрозамки односторонние могут передавать данные о своём состоянии в систему ПЛК (программируемый логический контроллер) или облачную платформу IoT. Это позволяет реализовать предиктивную диагностику: система предупредит о падении герметичности или износе пружины до возникновения отказа. В связке с коботами (коллаборативными роботами) такие «умные» гидрозамки обеспечивают беспрецедентную безопасность и точность при выполнении операций с тяжёлыми грузами, повышая общую эффективность автоматизированной линии.

Обслуживание и ремонт

Для продления срока службы гидрозамка одностороннего М-2КУ 32/320 рекомендуется регулярно контролировать чистоту гидравлической жидкости с помощью анализаторов и своевременно менять фильтры тонкой очистки в системе. Также важно периодически проверять момент затяжки крепёжных болтов, так как вибрация может приводить к их ослаблению.

Наиболее подвержены износу резиновые уплотнения (кольца, манжеты, защитные кольца), а также прецизионные поверхности запирающего элемента и седла клапана. При ремонте необходимо менять все уплотнения, а также притирать или заменять пару «тарелка-седло» в случае их повреждения или потери герметичности. Рекомендуется использовать только оригинальные ремкомплекты или сертифицированные аналоги с гарантированным качеством материалов.

Ремонтный комплект (ЗИП)

Для проведения ремонтных работ рекомендуется использовать официальный ремкомплект (ЗИП), который обычно включает в себя полный набор быстровынимаемых и быстроизнашиваемых деталей: комплект резинотехнических изделий (уплотнительные кольца круглого сечения, манжеты, защитные кольца), возвратную пружину запирающего элемента, а также крепёжные элементы при необходимости. Оригинальный ремонтный комплект для гидрозамка М-2КУ 32/320 можно заказать у поставщика одновременно с покупкой устройства или позднее, что позволяет минимизировать время простоя оборудования.

Аналоги устройства

На рынке представлены различные модели гидравлических замков, которые в зависимости от характеристик и исполнения могут рассматриваться как функциональные аналоги: гидравлический замок одностороннего действия с условным проходом 25 мм и давлением 25 МПа; управляемый обратный клапан с диаметром прохода 40 мм и врезным (фланцевым) подключением; гидрозамок с пилотным управлением и встроенным демпфером для смягчения ударов; компактный гидравлический замок для мобильной техники с расходом до 160 л/мин; и модульный гидрозамок, интегрируемый непосредственно в корпус гидрораспределителя.

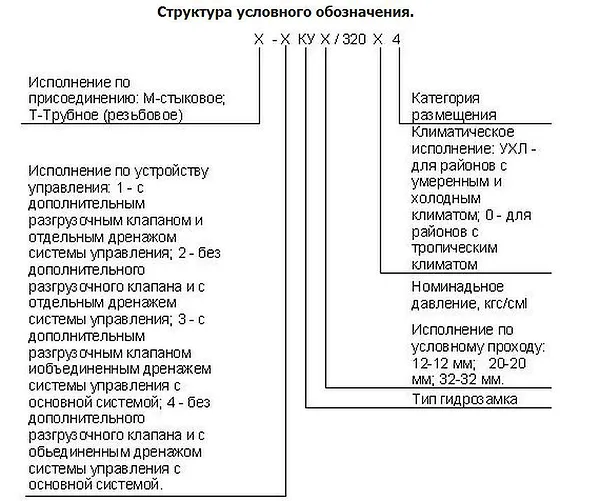

Условное обозначение

Экономические выгоды

Использование гидрозамка одностороннего М-2КУ 32/320 приносит ощутимую экономическую выгоду. Прежде всего, он почти полностью исключает непроизводительные простои оборудования из-за самопроизвольного срабатывания цилиндров. Повышение безопасности снижает риск повреждения оснастки и дорогостоящих изделий. Длительный срок службы и ремонтопригодность снижают затраты на обслуживание. В итоге, инвестиции в качественный гидрозамок быстро окупаются за счёт роста общей надёжности и производительности гидравлической системы.

Изображения

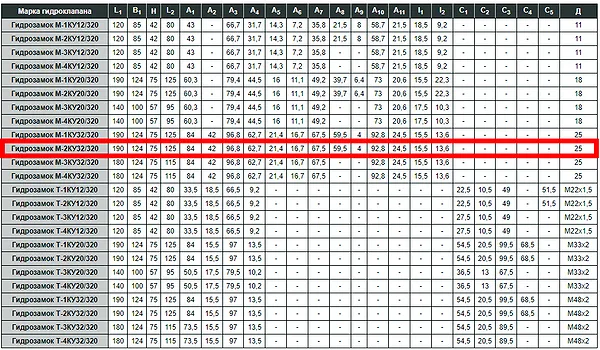

Габаритные и присоединительные размеры

Габаритные размеры гидрозамка М-2КУ 32/320 составляют 190 мм в длину, 124 мм в ширину и 75 мм в высоту (без учёта присоединительных штуцеров и управляющих трубопроводов). Тип присоединения основной гидравлической линии — стыковое, через плоские торцевые поверхности корпуса, уплотняемые прокладками. Крепление к плите или коллектору осуществляется через четыре отверстия диаметром 18 мм, расположенные по углам корпуса.

Такая конструкция позволяет производить монтаж даже в условиях ограниченного пространства, обеспечивая при этом надёжное соединение с минимальным риском перекоса. Управляющая линия и дренажный канал присоединяются с помощью резьбовых штуцеров стандартных размеров, что упрощает процесс монтажа и интеграции в существующую гидравлическую схему.

Примеры заказа

Модель гидрозамок односторонний М-2КУ 32/320 — базовое исполнение с условным проходом 32 мм для давления 32 МПа.

Важно: При размещении заказа рекомендуется уточнять тип уплотнений (для работы при отрицательных температурах или с нестандартными рабочими жидкостями) и наличие необходимых присоединительных элементов.

Адаптация к российским условиям

Конструкция гидрозамка одностороннего М-2КУ 32/320 изначально учитывает специфику эксплуатации в РФ и странах СНГ. Устройство рассчитано на работу в широком диапазоне температур, от сибирских морозов до летней жары в южных регионах. Оно совместимо с отечественными марками гидравлических масел, сертифицированными по ГОСТ, что упрощает техобслуживание. Высокая виброустойчивость и прочность корпуса позволяют использовать его на тяжёлой мобильной технике в условиях бездорожья. Это делает его готовым решением для задач промышленности и ЖКХ по всей территории России.

Работа в экстремальных условиях

Гидрозамок односторонний М-2КУ 32/320 демонстрирует стабильную работу при температурах окружающей среды до –40°C и кратковременно — при более низких, при условии использования соответствующих морозостойких эксплуатационных материалов (масла и уплотнений). Совместимость с широким спектром отечественных рабочих жидкостей по ГОСТ позволяет применять его в удалённых регионах с ограниченным ассортиментом технических масел.

Простая и доступная конструкция позволяет проводить диагностику и даже замену основных быстроизнашиваемых элементов (уплотнений) в «полевых» условиях, что критически важно для горнодобывающей, строительной и лесной отраслей. Для этого рекомендуется всегда иметь при себе соответствующий ремкомплект (ЗИП).

Возможность работы на Марсе или Луне

Теоретически, если бы на Красной планете или Луне появилась земная гидравлическая техника, гидрозамок односторонний М-2КУ 32/320 мог бы стать её надёжным компонентом. Его конструкция, рассчитанная на высокое давление (32 МПа) и экстремальные температурные перепады (от –40°C до +80°C и выше при работе), имеет значительный запас прочности. Для работы в вакууме потребовалось бы лишь решение вопросов с испарением рабочей жидкости и специальные уплотнения. Абсолютная герметичность в закрытом состоянии и механическая, а не электронная, логика работы делают его невосприимчивым к космической радиации. Такая надёжность — результат земной инженерной мысли, проверенной в самых тяжёлых условиях нашей планеты.

Часто задаваемые вопросы

Где можно купить гидрозамок односторонний М-2КУ 32/320 и какова цена?
Вы можете оформить заказ на сайте или по телефону. Актуальную цену на гидрозамок односторонний М-2КУ 32/320 уточняйте у наших менеджеров, так как она зависит от объёма заказа и текущих условий поставки.

Какая гарантия предоставляется на гидравлический замок?
На весь товар, включая гидрозамок односторонний М-2КУ 32/320 бренда Гидромаш, предоставляется гарантия 12 месяцев с момента поставки при условии соблюдения правил монтажа и эксплуатации.

Осуществляется ли доставка по России и странам СНГ?
Да, мы организуем быструю доставку транспортными компаниями или собственной логистикой во все регионы России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города), а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Каков срок службы уплотнений и можно ли их заменить?
Срок службы уплотнений зависит от условий эксплуатации (давление, температура, чистота масла). В среднем они требуют замены через 1-3 года интенсивной работы. Да, все уплотнения в гидрозамке одностороннем М-2КУ 32/320 являются сменными, для этого рекомендуется приобрести оригинальный ремонтный комплект.
