Гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением

Гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением: надежность и точность в гидравлических системах

Гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением — это высокоточный компонент гидравлических систем, разработанный для эффективного контроля направления потока рабочей жидкости. Продукция производится под брендом Гидромаш и предназначена для применения в промышленных станках, прессах, мобильной и стационарной технике, где важны стабильность работы и устойчивость к высокому давлению.

Серия гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением охватывает множество моделей, каждая из которых соответствует конкретной гидравлической схеме и режиму эксплуатации. Благодаря унифицированному присоединительному размеру (Ду = 10 мм) и широкому диапазону гидросхем, гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением легко интегрируется в существующие системы. Эти устройства выдерживают рабочее давление до 32 МПа и обеспечивают номинальную производительность до 100 л/мин.

Описание и назначение серии гидрораспределителей ВММ10 и 1РММ10

Устройства гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением применяются для пуска, остановки и перенаправления потока рабочей жидкости в гидравлических контурах. Они обеспечивают точное управление исполнительными механизмами — гидроцилиндрами, гидромоторами, поворотными приводами.

Рабочая среда — минеральные гидравлические масла с кинематической вязкостью в диапазоне от 10 до 400 мм²/с. Допустимая степень загрязнённости жидкости — не грубее 25 мкм. Устройства устойчивы к перепадам температуры и могут эксплуатироваться при температуре от -40 до +50 °C, что делает гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением подходящим решением для работы в условиях умеренного и холодного климата.

Габаритные и присоединительные размеры

Гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением имеет компактные габариты, что позволяет устанавливать его в ограниченных пространствах. Вес одного устройства — до 4 кг. Ниже представлена таблица с габаритными данными и кодом ТН ВЭД.

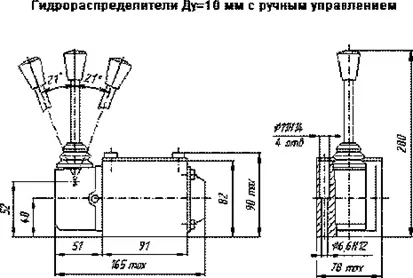

Изображение: гидрораспределитель ВММ10 в сборке. Вид сбоку. Модель с ручным управлением, тип присоединения — по ГОСТ, фланцевое.

Технические характеристики

Принцип работы гидрораспределителя ВММ10, 1РММ10

Гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением работает путем механического перемещения золотника с помощью рукоятки. При повороте рычага меняется положение распределительного элемента, что перекрывает или открывает гидравлические линии (нагнетания, слива, потребителя). Это позволяет управлять движением гидроцилиндров или гидромоторов в прямом и обратном направлении или фиксировать их в нейтральном положении.

Ряд моделей оснащён возможностью фиксации золотника в крайних позициях (обозначение «Ф»), что полезно для длительного удержания механизма в заданном положении.

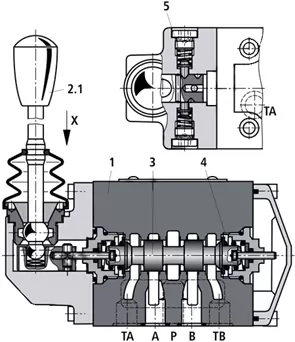

Схема работы гидрораспределителя ВММ10. Показана схема переключения потоков при разных положениях золотника. Вид спереди.

Фото гидрораспределителей серии ВММ10. Модели с ручным управлением. Вид спереди и сбоку.

Температурный режим и срок службы

Работа гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением допускается в широком температурном диапазоне: от -40 до +50 °C. За счёт качественных уплотнений и обработки поверхностей золотника, срок службы устройств составляет не менее 10 лет при регулярном ТО и использовании чистого масла.

Где применяется гидрораспределитель ВММ10, 1РММ10

Серия гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением используется на следующем оборудовании:

• прессах и ковочных машинах;
• металлорежущих и деревообрабатывающих станках;
• строительной и коммунальной технике;
• лесозаготовительной и сельскохозяйственной технике;
• подъёмно-транспортных механизмах.

Устройства совместимы с большинством гидравлических систем, использующих стандартные присоединительные плиты.

Расшифровка условного обозначения

Модельный ряд и сравнение

Серия гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением включает следующие модификации:

• ВММ10.14, 24, 34 — с пружинным возвратом, различные типы золотников;
• ВММ10.574Ф, 14Ф — с механической фиксацией положения;
• ВММ10.574Е — с электрогидравлическим управлением;
• 1РММ10 — аналог ВММ10, используется как взаимозаменяемый элемент.

Все модели имеют одинаковые присоединительные размеры и габариты, что упрощает замену и модернизацию.

Примеры заказа

При заказе указывайте полное обозначение, например:

• ВММ10.24 УХЛ4
• ВММ10.574Ф УХЛ4
• 1РММ10.14 с ручным управлением

Для оформления заявки перейдите в раздел Контакты или воспользуйтесь формой обратной связи.

Часто задаваемые вопросы

Ниже — ответы на популярные вопросы по серии гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением.

— Почему мой гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением не возвращается в нейтраль?
— Потому что вы забыли его включить! А если серьёзно — проверьте пружину возврата и чистоту масла. Иногда золотник клинит из-за грязи.

Габаритные и присоединительные размеры (чертежи)

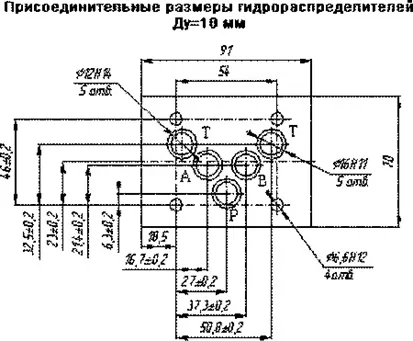

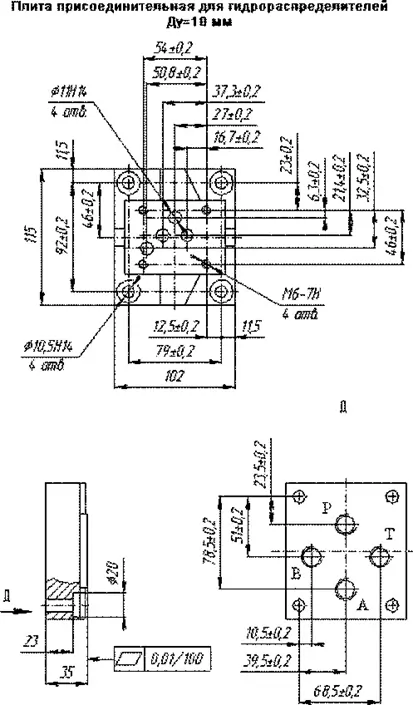

Чертёж гидрораспределителя ВММ10 с ручным управлением. Вид сверху. Обозначены присоединительные отверстия P, T, A, B.	Присоединительная плита для гидрораспределителя ВММ10. Вид спереди. Предназначена для установки на панель.	Присоединительные размеры входных патрубков. Вид снизу. Диаметр Ду=10 мм, шаг резьбы по ГОСТ.

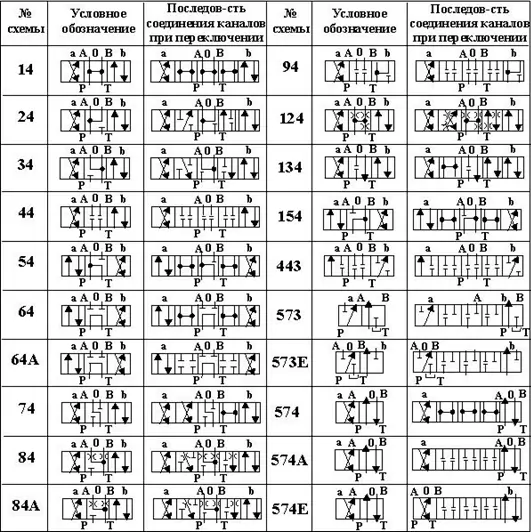

Таблица гидравлических схем для выбора нужной модификации гидрораспределитель ВММ10, 1РММ10 (Ду=10мм) с ручным управлением:
