Гидрораспределители 1Р202, 1Р203, 1Р322, 1Р323, 1Рн203, 1Рн323



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиЦена, руб.
Гидрораспределитель 1Р20222500 руб.
Гидрораспределитель 1Р20322500 руб.
Гидрораспределитель 1Р32252500 руб.
Гидрораспределитель 1Р32352500 руб.
Гидрораспределитель 1Рн20322500 руб.
Гидрораспределитель 1Рн32352500 руб.

Технические характеристики гидрораспределителей 1Р202, 1Р203 , 1Р322, 1Р323 , 1Рн203 , 1Рн323



Наименование параметра

Гидрораспределитель



1Р202

1P203 и 1Рн203

2P202 и 2Р203

1P322

1P323 и 1Рн323

2Р322

2P323

Условный проход, мм

20

20

20

32

32

32

32

Давление на входе, МПа, (кгс/см2) номин.

25(250)

32(320)

25 (250); 32(320)

25(250)

32 (320)

25 (250)

32 (320)

Расход рабочей жидкости, л/мин

200

200

160-200

500

500

330-500

330-500

Масса, кг, не более



- c электрогидравлическим управлением

15,9

15,9

20,4

44

43

47,5

47,5

- с гидравлическим управлением

14,8

14,8

20,4

42,4

42,4

47,5

47,5

- с ручным управлением

12,7

12,7

20,4

41

41

47,5

47,5



Описание и назначение гидрораспределителей 1Р202, 1Р203 , 1Р322, 1Р323 , 1Рн203 , 1Рн323



Гидрораспределители золотниковые 1Р20..(Ду 20мм) и 1Р32..(Ду 32мм) применяются в гидросистемах в случаях, когда возникает необходимость изменения направления потока рабочей жидкости на отдельных ее участках с тем, чтобы изменить направления движения исполнительных механизмов различных машин и агрегатов.

Гидрораспределители 1Р203 , 2Р203 предназначены для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах станков, прессов и других машин с давлением до 320 кгс/см2. Золотниковые гидрораспределители предназначены для управления исполнительными механизмами в станкостроении, полиграфической, сельскохозяйственной, транспортной, дорожной, погрузочно-разгрузочной, пожарной и другой технике. В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока рабочей жидкости и применяться с электрическим, гидравлическим, пневматических, ручным и механическим видом управления.

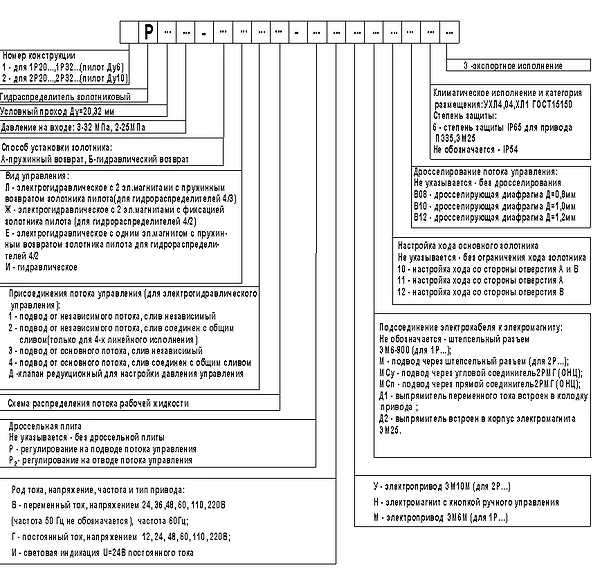

Структура условного обозначения

Условное обозначение гидрораспределителя золотникового электрогидравлического с условным проходом 20 мм с двумя магнитами с пилотным клапаном 1ре6 (ве6, пе6), с номинальным давлением на выходе 32 МПа, с пружинным возвратом золотника, со сливом объединённым с общим сливом, схема распределения 44, с регулировкой времени срабатывания дроссельной плитой на подводе, с напряжением питания пилотного клапана 24 вольта постоянного тока, предназначенном для работы в умеренном климате и холодном климате, категория размещения 4:
 Гидрораспределитель 1Р203 АЛ4Д.44-Р-Г24 НМ 10 УХЛ4.

Технические характеристики

Наименование

Условный проход, мм

Давление на входе, МПа, (кгс/см2)

Расход рабочей жидкости (л/мин)

Масса (кг) не более

1Р203 с 2 э/м

20

25(250)

200

15,9

1Р203 с 2 э/м с клапаном

20

25(250)

200

15,9

1Р203 с 1 э/м

20

25(250)

200

15,9

1Р203 с 1 э/м с клапаном

20

25(250)

200

15,9

1Р203 И

20

25(250)

200

12,7

1Рн203

20

25(250)

200

12,7

2Р203 с 2 э/м

20

25(250) 32(320)

160 ... 200

20,4

2Р203 с 2 э/м с клапаном

20

25(250) 32(320)

160 ... 200

20,4

2Р203 с 1 э/м

20

25(250) 32(320)

160 ... 200

20,4

2Р203 с 1 э/м с клапаном

20

25(250) 32(320)

160 ... 200

20,4

 Размеры и масса гидрораспределителей типа 1Р20.. и 1Р32.. больше по сравнению с гидрораспределителями типа 1Р6, 1Р10 или В16, так как они имеют больший расход жидкости через них. (Условный проход Ду=20 и 32мм).Как и золотниковые распределители других типов указанные распределители эксплуатируются на минеральных маслах с кинематической вязкостью от 10 до 400 мм2/с при условии очистки не грубее 13-го класса чистоты (по ГОСТ17216-71). В основном гидрораспределители выпускаются с климатическим исполнением УХЛ4 и ХЛ1 (по ГОСТ 15150-69).

По виду присоединения гидрораспределители данного типа имеют стыковое исполнение, присоединительная плоскость распределителя соответствует присоединительной плоскости гидрораспределителя с условным проходом (Ду) 20 и 32мм по ГОСТ 26890-86 (при заказе присоединительные плиты оговариваются особо).

Конструктивно невозможны следующие сочетания исполнений трёхпозиционных гидрораспределителей:
- с гидравлическим возвратом, имеющих объединённый слив;
- гидрораспределителей со схемами распределения 14, 54, 64, 64А, 104, 124, 154, 574, 15, 55, 65, 65А, 105, 125, 155 , 575 и дополнительных схем, созданных на их базе с подводом управления от основного потока и объединённым сливом ( кроме того, такие распределители должны иметь подпор на сливе не менее 1,4 МПа).
Максимальное давление на входе для распределителей с подводом давления управления от основного потока не должно превышать 25 МПа. При управлении от основного потока с давлением на входе более 25 МПа необходимо применять гидроклапан редукционный типа 1Р203 АЛ-200 для настройки давления на входе 32 МПа.
 Например:
  Гидрораспределители 1Р203 -Л, 1Р203 -Е по ТУ2-053-1846-87 имеют электрогидравлическое управление. Распределители с электрогидравлическим управлением 1Р203 -Л ( 1Р203 -Е) конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм
. В корпусе гидрораспределителя методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри рисунок ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
     Соединение линий Х-Р в гидрорапсределителе 1Р203 -Л ( 1Р203 -Е) возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
     Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).
     Для уплотнения стыковой плоскости гидрораспределителя 1Р203 -Л ( 1Р203 -Е) применяются кольца по ГОСТ 9833-73: 028-032-25-2-2 (четыре для четырехлинейных), 024-030-36-2-2 (пять для пятилинейных) и 013-016-19-2-2 (три).
Краткая техническая характеристика гидрораспрделеителя 1Р203 -Л, 1Р203

Наименование

Кол-во эл/магнитов

Условный проход, мм

Ном. давление на входе, МПа

Расход рабочей жидкости, л/мин

Схема возврата золотника

Масса не более, кг

Гидрораспределитель 1Р203

2

20

32

200

С пружинным возвратом

15,9

Гидрораспределитель 1Р203

1

15,6

Габаритные и присоединительные размеры



Размер

Значение, мм

L

260

L1

130

L2

53,2

L3

77

L4

130

L5

11

В

114

В1

92

H

240

H1

110

H2

45

H3

38

d

13
