Гидрораспределители Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм)

Описание и назначение гидрораспределителей Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм)

Гидрораспределители серии Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм) — это надежные золотниковые устройства, разработанные для управления потоком рабочей жидкости в гидравлических системах стационарной и мобильной техники. Эти распределители отличаются высокой производительностью, устойчивостью к перепадам давления и длительным сроком службы. С их помощью осуществляется пуск, останов и переключение направления движения рабочей среды в системах с номинальным давлением до 32 МПа.

Гидрораспределители Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм) применяются в промышленных, строительных, сельскохозяйственных и дорожных машинах: экскаваторах, бульдозерах, кранах, прессах и гидравлических станциях. Устройства совместимы с минеральными маслами, имеющими кинематическую вязкость в диапазоне от 10 до 400 мм²/с и фильтруемыми через фильтры с тонкостью очистки не грубее 25 мкм.

Рабочий температурный диапазон — от -40 до +50 °C, что делает гидрораспределители Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм) пригодными для эксплуатации в условиях российского климата, в том числе в северных регионах.

Габаритные и присоединительные размеры

Ниже представлены основные габаритные и присоединительные параметры гидрораспределителей серии Р502, Р503, Р802, Р803. Основные размеры соответствуют евростандартам подключения и обеспечивают простоту монтажа в составе гидравлических установок.

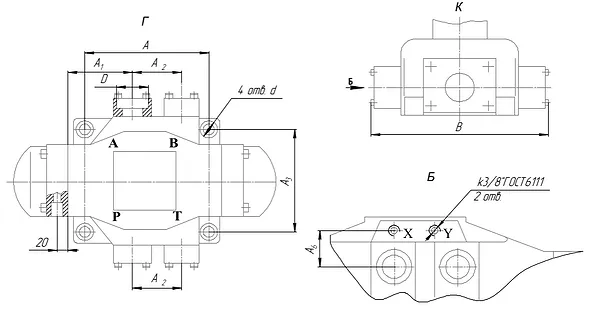

Изображение — Чертёж гидрораспределителя Р502, Р503, Р802, Р803 с электрогидравлическим управлением, вид сбоку, тип присоединения — фланцевый

Изображение — Схема гидрораспределителя с гидравлическим управлением, фланцевое подключение, вид сбоку

Вес и размеры: техническая таблица

Ниже представлена таблица с габаритами и массой моделей серии Р502, Р503, Р802, Р803.

Диапазон массы — от 88 до 251,6 кг, в зависимости от модификации и типа управления. Код ТН ВЭД: 8481806200.

Принцип работы гидрораспределителей Р502, Р503, Р802, Р803

Гидрораспределители Р502, Р503, Р802, Р803 функционируют по золотниковому принципу: перемещение золотника под действием управляющего сигнала (гидравлического или электрогидравлического) перекрывает или открывает определённые каналы, направляя поток масла к исполнительным органам — гидроцилиндрам или моторам. Это позволяет управлять движением механизмов в обе стороны, а также фиксировать позицию в нейтральном положении.

Модели с электрогидравлическим управлением позволяют дистанционно включать режимы работы, что критично для автоматизированных линий. Распределители с гидроуправлением применяются в схемах с высоким уровнем помехоустойчивости.

Технические характеристики

Ниже приведена обобщённая таблица технических параметров для всех моделей серии Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм).

Температурный режим и срок службы

Гидрораспределители Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм) устойчивы к перепадам температур и могут работать в диапазоне от -40 до +50 °C. Материалы корпуса и уплотнений рассчитаны на длительную эксплуатацию при циклических нагрузках. При соблюдении условий фильтрации и технического обслуживания срок службы составляет более 10 лет.

Где применяются распределители серии Р502, Р503, Р802, Р803

Гидрораспределители Р502, Р503, Р802, Р803 используются в следующем оборудовании:

• гидравлические прессы и станы
• башенные и автокраны грузоподъёмностью свыше 50 т
• самоходные экскаваторы и экскаваторы-погрузчики
• дорожные катки и уплотнительная техника
• лесозаготовительные машины
• металлургические агрегаты и доменные печи

Благодаря высокой пропускной способности до 2500 л/мин и устойчивости к износу, гидрораспределители Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм) незаменимы в системах, где требуется высокая мощность и надёжность.

Состав ремкомплекта и изнашиваемые детали

Типовой ремкомплект для гидрораспределителей Р502, Р503, Р802, Р803 включает:

Часто выходят из строя: электромагниты управления, уплотнения золотника и гидравлические усилители в моделях с дистанционным управлением.

Условное обозначение моделей

Расшифровка маркировки:

• Р — распределитель
• 502/503 — серия, Ду 50 мм
• 802/803 — серия, Ду 80 мм
• АЛ, АЕ, Б — тип управления (АЛ — электрогидравлическое, АЕ — двухстороннее, Б — гидроуправление)
• ...Л, Е — модификация исполнения

Пример заказа: Р503-АЛ, Р803-Е, Р502-Б, Р802-АЕ

Примеры заказа

Часто заказывают:

• Р503-АЛ (с электрогидравлическим управлением, L=536 мм)
• Р803-Б (гидроуправление, компактная установка)
• Р802-АЕ (для работы в паре с пультом ДУ)
• Комплектующие: ремкомплект, электромагниты, фильтры

— Почему гидрораспределитель Р502 не разговаривает с коллегами по цеху?
— Потому что он всегда в нейтральном положении!

Часто задаваемые вопросы

Ниже — ответы на насущные вопросы российских покупателей.
