Гидрораспределитель ВМР10 и его современный аналог 1РМР10 относятся к категории золотниковых гидрораспределителей с механическим управлением. Эти устройства широко применяются в гидравлических системах промышленного оборудования для управления потоком рабочей жидкости. Гидрораспределитель 1РМР10 является прямой заменой снятым с производства моделям ВМР10, обеспечивая полную взаимозаменяемость по присоединительным и габаритным размерам.
Обе модели — гидрораспределитель ВМР10 и гидрораспределитель 1РМР10 — предназначены для работы на минеральных маслах с кинематической вязкостью в диапазоне от 10 до 400 мм²/с и при тонкости фильтрации не грубее 25 мкм. Температура окружающей среды при эксплуатации составляет от -40 до +55 °С, что позволяет использовать данные устройства в различных климатических условиях, включая исполнения УХЛ4, О4 и ХЛ1 по ГОСТ 15150.
Условное обозначение гидрораспределителя 1РМР10 содержит важные параметры, определяющие его конструкцию и функциональное назначение:
| 1 | P | X | 10 | X | X | X | X | X | X | X | ||||||||||
| Категория размещения по ГОСТ 15150: Степень защиты: 6 — IP65 для привода ПЭ35. Не обозначается — IP54 | ||||||||||||||||||||
| Климатическое исполнение: УХЛ4, О4, ХЛ1 | ||||||||||||||||||||
| Подключение электрокабеля: не указывается — штепсельный разъём ЭМ6-900; Д — с выпрямителем для ЭМ6М; Д1 — встроенный выпрямитель в колодку; Су — угловой разъём 2РМГ; Сп — прямой разъём 2РМГ; С1 — однопроводный штепсель | ||||||||||||||||||||
| Ручное управление электромагнитом: Н — с кнопкой; не обозначается — без кнопки; М — электромагнит ЭМ6М | ||||||||||||||||||||
| Тип тока, напряжение, частота: В — переменный ток (24, 36, 110, 220 В, 50/60 Гц); Г — постоянный ток (12, 24, 48, 110, 220 В); У — ЭМ10М; не обозначается — КВМ35, ПЭ35 | ||||||||||||||||||||
| Тип возврата золотника: О — без пружинного возврата (схемы 573, 574, 574А); ОФ — с фиксацией; Ф — с фиксацией для исполнений ММ, МД; не обозначается — с пружинным возвратом | ||||||||||||||||||||
| Схема распределения потока: 573 — стандартная схема для гидрораспределителя 1РМР10 и ВМР10 | ||||||||||||||||||||
| 10 — условный проход Ду = 10 мм | ||||||||||||||||||||
| Вид управления: Е — электромагнитное; Х — гидравлическое; ММ — ручное; МД — от поворотного переключателя; МР — механическое | ||||||||||||||||||||
| Р — золотниковый гидрораспределитель | ||||||||||||||||||||
| 1 — номер конструкции | ||||||||||||||||||||
Гидрораспределитель ВМР10 и 1РМР10 обладают высокой надёжностью и стабильной производительностью в условиях интенсивной эксплуатации. Ниже представлена таблица ключевых технических параметров.
| Параметр | Значение для 1РМР10 / ВМР10 |
| Схема распределения рабочей жидкости | 573 |
| Условный проход (Ду), мм | 10 |
| Номинальный расход, л/мин | 40 |
| Номинальное давление на входе, МПа | 32 |
| Максимальное давление на выходе, МПа | 15 |
| Максимальное давление управления, МПа | 0,8–6,0 |
| Масса, кг, не более | 5,5 |
Гидрораспределитель 1РМР10 и ВМР10 работает за счёт механического перемещения золотника, изменяющего направление потока рабочей жидкости. Управление может осуществляться как вручную, так и электромагнитным способом, в зависимости от модификации. Ключевыми факторами стабильной работы являются чистота масла (не грубее 25 мкм) и стабильная вязкость в пределах 10–400 мм²/с.
Температура эксплуатации — от -40 до +55 °С — делает гидрораспределитель ВМР10 востребованным в регионах с резким континентальным климатом. Срок службы при соблюдении условий эксплуатации превышает 10 лет, что подтверждает высокое качество сборки и используемых материалов.

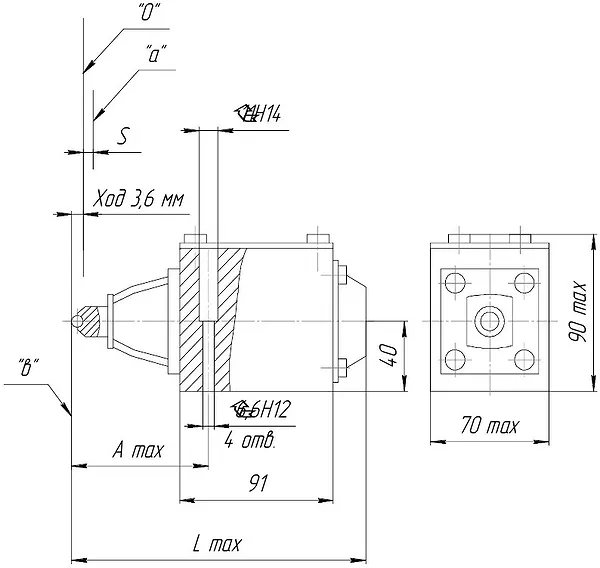

Гидрораспределитель трёхпозиционный — вид слева: модель 1РМР10, подключение с торца, тип золотника — механический

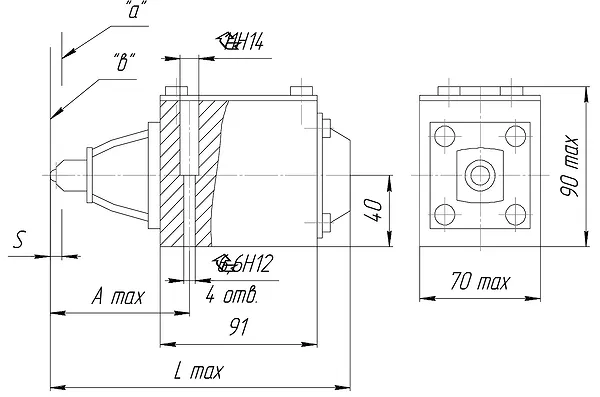

Гидрораспределитель двухпозиционный — общий вид: ВМР10 с подключением по схеме 573, исполнение УХЛ4

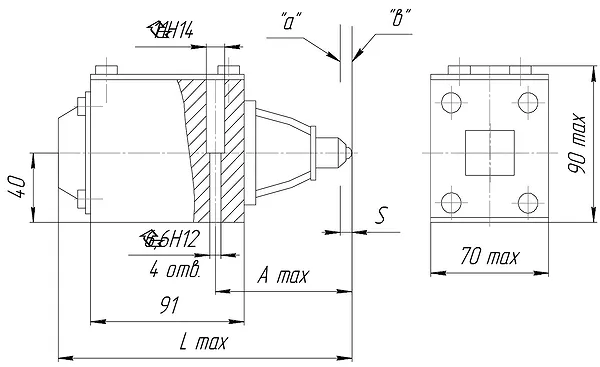

Гидрораспределитель 1РМР10 — вид сверху: схема присоединительных размеров, установка ПЭ35
| Модель | А, мм | L, мм | S, мм |
| Трёхпозиционный ВМР10 | 95 | 185 | 3,6 |
| Двухпозиционный ВМР10 | 91,5 | 182 | 3,6 |
| Трёхпозиционный 1РМР10 | 81 | 175 | 3,6 |
| Двухпозиционный 1РМР10 | 77,8 | 172 | 3,6 |
Код ТН ВЭД: 8481 80 91 90
Диапазон веса: 5,3–5,5 кг
Диапазон габаритов: L = 172–185 мм, А = 77,8–95 мм
— Почему гидрораспределитель ВМР10 всегда на работе?
— Потому что у него нет "среднего положения" в жизни!
Гидрораспределитель ВМР10 и 1РМР10 активно используются в станках, экскаваторах, прессах, буровых установках, подъёмниках и другой технике, где требуется точное управление гидравликой. Благодаря компактности и надёжности, эти устройства легко интегрируются в существующие системы без дополнительных доработок. Совместимость с масляной средой и устойчивость к перепадам давления делают гидрораспределитель 1РМР10 оптимальным решением для предприятий ЖКХ, добывающей и машиностроительной отраслей.
— Гидрораспределитель 1РМР10 573 УХЛ4, Ду=10 мм, IP54
— ВМР10.573.Ф, замена на 1РМР10 573.Ф, исполнение ХЛ1
— Гидрораспределитель 1РМР10 с электромагнитом ЭМ6М, подключение Су
1. Чем отличается 1РМР10 от ВМР10?
Гидрораспределитель 1РМР10 — это современная замена ВМР10 с улучшенной конструкцией, но полной взаимозаменяемостью по размерам, подключению и характеристикам.
2. Какой срок поставки гидрораспределителей ВМР10 и 1РМР10?
Стандартный срок — 1–3 дня со склада в Екатеринбурге. Доставка в Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону — от 2 дней.
3. Можно ли использовать гидрораспределитель 1РМР10 при низких температурах?
Да, исполнения УХЛ4 и ХЛ1 позволяют эксплуатировать гидрораспределитель ВМР10 при температуре до -40 °С.
4. Какие запчасти часто выходят из строя?
Чаще всего требуют замены электромагниты (ЭМ6М, ПЭ35), уплотнения и пружины возврата. Ремкомплект включает: кольца, шайбы, золотник, фиксаторы.
Гидромаш — надёжный поставщик гидрораспределителей серии ВМР10 и 1РМР10. Продукция поставляется с гарантией, проходит проверку качества и готова к установке. Доставка осуществляется по всей России из Екатеринбурга. Оформить заказ можно через форму обратной связи на сайте Контакты или по телефону. Запросить цену на гидрораспределитель ВМР10 и 1РМР10 — быстро и без лишних формальностей.
