Гидрораспределитель 1Рн323 (Ду=32мм)

Гидрораспределитель 1Рн323 (Ду=32мм): надёжное управление потоком рабочей жидкости

Гидрораспределитель 1Рн323 (Ду=32мм) — это высокоточный золотниковый клапан, предназначенный для управления направлением потока рабочей жидкости в гидравлических системах промышленного оборудования. Модель 1Рн323 входит в серию распределителей, отличающихся надёжностью, высоким номинальным давлением и устойчивостью к экстремальным условиям эксплуатации. Данный тип распределителя используется в системах, где требуется ручное, ножное или механическое управление без применения электрогидравлических пилотов.

Гидрораспределитель 1Рн323 (Ду=32мм) обеспечивает плавное переключение режимов работы гидросистемы, с минимальными утечками и высокой герметичностью. Благодаря прямому механическому управлению, устройство не зависит от электроснабжения, что делает его идеальным решением для ответственных участков, где критична автономность.

Серия гидрораспределителей, к которой относится модель 1Рн323 (Ду=32мм), включает также модификации 1Р323, 1Р322, 2Р323, 2Р322 и другие. Все они соответствуют требованиям ГОСТ 24679-81 по схемам распределения потоков. Применение таких устройств позволяет строить гибкие, масштабируемые гидравлические линии на металлургических, машиностроительных и добывающих предприятиях.

Описание и назначение серии 1Рн323 (Ду=32мм)

Гидрораспределитель 1Рн323 (Ду=32мм) используется для пуска, остановки и изменения направления потока минеральных масел в гидросистемах. В отличие от электрогидравлических аналогов, данная модель оснащена непосредственным управлением — ручным, ножным или от кулочка/тяги, что повышает безопасность и простоту обслуживания. Устройство рассчитано на работу при температуре от -40 до +45 °C и кинематической вязкости рабочей жидкости 10–380 сСт.

Фильтрация рабочей среды — не ниже 25 мкм (класс чистоты 13 по ГОСТ 17261-71). Такие параметры гарантируют долгий срок службы золотника и уплотнений, снижают абразивный износ и предотвращают заклинивание подвижных элементов.

Габаритные размеры и масса

Гидрораспределитель 1Рн323 (Ду=32мм) имеет металлический корпус и компактные габариты, обеспечивающие удобство монтажа в ограниченном пространстве. Вес устройства — не более 41 кг (в исполнении с ручным управлением).

Ключевые технические характеристики

Принцип работы гидрораспределителя 1Рн323 (Ду=32мм)

Гидрораспределитель 1Рн323 (Ду=32мм) функционирует за счёт перемещения золотника внутри корпуса под действием механического усилия (рукоятка, педаль или тяга). Перемещение золотника перекрывает или открывает пути прохождения рабочей жидкости между входными и выходными каналами. Это позволяет управлять гидродвигателями — цилиндрами и гидромоторами, обеспечивая прямой, обратный ход или фиксацию в нейтральном положении.

Схемы распределения соответствуют ГОСТу: чаще всего применяются позиции «4/3» с запертыми или разгрузочными нейтралями. Благодаря этому достигается точное позиционирование и энергосбережение в паузах.

Температурный режим и срок службы

Гидрораспределитель 1Рн323 (Ду=32мм) спроектирован для эксплуатации в сложных климатических условиях. Диапазон рабочих температур — от -40 °C до +45 °C, что позволяет применять его на северных и южных объектах, а также в неотапливаемых помещениях. При соблюдении условий фильтрации и регламента обслуживания срок службы составляет не менее 8 лет.

Где применяется 1Рн323 (Ду=32мм)?

Гидрораспределитель 1Рн323 (Ду=32мм) активно используется в следующих сферах:

• дорожная и строительная техника (экскаваторы, бульдозеры);
• металлургические прессы и станы;
• лесозаготовительное оборудование;
• гидравлические приводы конвейеров;
• судовые системы управления.

Благодаря высокой надёжности и независимости от электроуправления, модель 1Рн323 (Ду=32мм) востребована на критически важных участках, где недопустимы простои.

Габаритные и присоединительные размеры

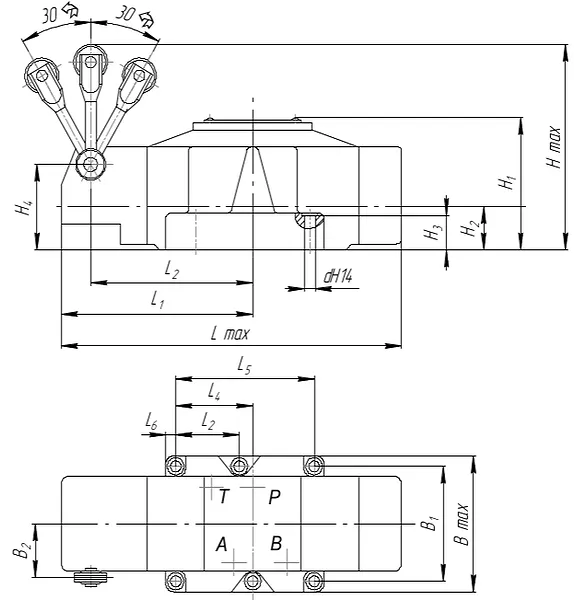

На изображении ниже — чертёж гидрораспределителя 1Рн323 (Ду=32мм) с габаритными размерами. Обозначения: вид сверху и сбоку, тип присоединения — фланцевый, Ду=32мм.

Маркировка гидрораспределителя 1Рн323 (Ду=32мм) — расшифровка условного обозначения

Габаритные и присоединительные размеры гидрораспределителя 1Рн323 (Ду=32мм)

Схема распределения потока в гидрораспределителе 1Рн323 (Ду=32мм), положение 1

Схема распределения потока в гидрораспределителе 1Рн323 (Ду=32мм), положение 2

Условное обозначение и расшифровка модели

Маркировка 1Рн323 расшифровывается следующим образом:

• 1 — односекционный;
• Р — распределитель;
• н — непосредственное (ручное, механическое) управление;
• 32 — номинальное давление 32 МПа;
• 3 — условный проход 32 мм (по ГОСТу).

Часто ломаются? Есть ли ремкомплект?

Наиболее уязвимые элементы в гидрораспределителе 1Рн323 (Ду=32мм) — уплотнительные кольца, золотник и возвратные пружины. В комплект поставки часто входит ремкомплект, включающий:

Признаки износа: утечки масла, затруднённое перемещение рукоятки, неполное перекрытие каналов.

Примеры заказа

• Гидрораспределитель 1Рн323, Ду=32мм, с ручным управлением, комплект — 2 шт.
• Распределитель 1Рн323, с ножным приводом, в сборе с кронштейном и педалью — 1 шт.
• Комплектующие: ремкомплект 1Рн323, включая уплотнения и золотник — 3 компл.

— Алёша, ты проверил зазор в золотнике 1Рн323?
— Проверил. Там не зазор, там уже Арал!

Часто задаваемые вопросы

Ниже — актуальные вопросы, которые задают покупатели из России.

Где купить гидрораспределитель 1Рн323 (Ду=32мм)?

Оригинальные гидрораспределители 1Рн323 (Ду=32мм) от производителя Гидромаш можно купить напрямую на сайте https://sd-tehno.ru/. Мы осуществляем поставку со склада в Екатеринбурге. Для заказа используйте форму обратной связи или свяжитесь через раздел Контакты.

Как выбрать модификацию 1Рн323 (Ду=32мм)?

Выбор зависит от типа управления: ручное, ножное или от кулочка. Также уточните, требуется ли комплект креплений и тип фланца. Все модификации 1Рн323 (Ду=32мм) имеют одинаковые присоединительные размеры и взаимозаменяемы.

Какие сроки доставки в Москву и другие города?

Доставка по России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Срок — от 2 дней при наличии на складе. Возможна отправка транспортными компаниями или собственной логистикой.

Совместим ли 1Рн323 (Ду=32мм) с другими гидрораспределителями?

Да, 1Рн323 (Ду=32мм) полностью совместим по присоединению с распределителями 1Р323, 1Р322 и аналогами других производителей при условии одинакового Ду и схемы потоков.

Гидрораспределитель 1Рн323 (Ду=32мм) — это проверенное решение для надёжного управления гидроприводами. Поставки от Гидромаш, гарантия качества, техническая поддержка. Закажите уже сегодня с доставкой по всей России.
