| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
|
Гидрораспределитель ВММ6.14 | 32 | 6 | 32 | - | 5248,5 руб. |
|
Гидрораспределитель ВММ6.34 | 32 | 6 | 32 | 1,6 | 5248,5 руб. |
|
Гидрораспределитель ВММ6.44 | 25 | 10 | 32 | 1,6 | 5248,5 руб. |
|
Гидрораспределитель ВММ6.64 | 25 | 6 | 32 | 1,6 | 5248,5 руб. |
Гидрораспределители ВММ6 и 1РММ6 с ручным управлением представляют собой золотниковые устройства, предназначенные для изменения направления потока рабочей жидкости в гидравлических системах. Эти агрегаты широко применяются в условиях промышленного, дорожного и строительного оборудования, обеспечивая стабильную и долговечную работу под высоким давлением. Серия гидрораспределителей ВММ6, 1РММ6 с ручным управлением отличается надёжностью, простотой эксплуатации и высокой адаптацией к экстремальным климатическим условиям. Каждая модель серии ВММ6, 1РММ6 с ручным управлением разработана в соответствии с требованиями ГОСТ и стандартами промышленной безопасности.
Гидрораспределители серии ВММ6, 1РММ6 с ручным управлением применяются в машиностроении, металлургии, легкой промышленности и строительной технике. Устройства работают с минеральными маслами, кинематическая вязкость которых составляет от 10 до 400 мм²/с. Фильтрация жидкости должна быть не грубее 25 мкм. Диапазон температур эксплуатации — от -40 до +55 °C. Исполнение — УХЛ4, О4, ХЛ1 по ГОСТ 15150.
| Параметр | Значение | ||
| Условный проход, мм | 6 | ||
| Давление на входе, МПа: | Номинальное | 32 (320) | |
| Максимальное | 32 (320) | ||
| Минимальное | 0 | ||
| Макс. давление на сливе, МПа | 6 | ||
| Давление управления, МПа: | Гидравлическое: | Макс. | 6 |
| Мин. | 0,6 | ||
| Пневматическое: | Макс. | 1,2 | |
| Мин. | 0,4 | ||
| Расход рабочей жидкости, л/мин: | Номинальный (схемы 44, 74, 94, 134, 573, 573Е, 574А, 574Е, 43) | 12,5 | |
| Номинальный (схемы 14, 24, 34, 54, 64, 64А, 84, 84А, 124, 154, 574, 574А) | 16 | ||
| С электрогидропневмоуправлением (14, 54, 154, 573, 573Е) | до 16 | ||
| Со схемами 64 и 64А | 16 | ||
| Для всех остальных схем | 12,5–16 | ||
| Масса (без жидкости), кг | до 1,6 | ||
Изображения гидрораспределителей ВММ6 и 1РММ6: виды спереди, сбоку и подключения. Размеры соответствуют стандартам Государственных технических условий.
 Вид спереди: ВММ6, тип присоединения — фланцевый, модель 64Ф |  Общий вид 1РММ6, ручной привод, сторона подключения |
 Вид сбоку: 1РММ6.хх с рукояткой управления |  Присоединительная часть: тип — G1/4, подключение по ГОСТ |
Гидрораспределители ВММ6, 1РММ6 с ручным управлением работают по принципу поступательного перемещения золотника под действием механического усилия оператора. При нажатии на рукоятку изменяется положение золотника, что приводит к переключению потоков рабочей жидкости между напорной, сливной и исполнительной магистралями. Серия гидрораспределителей ВММ6, 1РММ6 с ручным управлением обеспечивает точное управление гидроцилиндрами и гидромоторами без применения электрических или пневматических усилителей.
Гидрораспределители серии ВММ6, 1РММ6 с ручным управлением рассчитаны на эксплуатацию при температуре от -40 °C до +55 °C. Исполнение — УХЛ4, О4, ХЛ1 по ГОСТ 15150. Срок службы — не менее 10 лет при соблюдении условий эксплуатации и регулярной замене рабочей жидкости. Модели серии ВММ6, 1РММ6 с ручным управлением устойчивы к вибрациям, пыли и влаге.
Гидрораспределитель ВММ6, 1РММ6 с ручным управлением используется в составе гидросистем экскаваторов, бульдозеров, автокранов, прессов, станков и другого тяжёлого оборудования. Устройства подходят для установки в условиях повышенной влажности, перепадов температур и агрессивных производственных сред. Благодаря ручному приводу, гидрораспределитель ВММ6, 1РММ6 с ручным управлением не требует внешних источников энергии, что делает его незаменимым в автономных системах.
Структура обозначения: ВММ6.ХХ, где:
— В — возвратно-поступательный золотник;
— М — механическое управление;
— М — ручное (механическое) переключение;
— 6 — условный проход 6 мм;
— ХХ — код схемы управления (например, 64, 64Ф, 43 и др.)

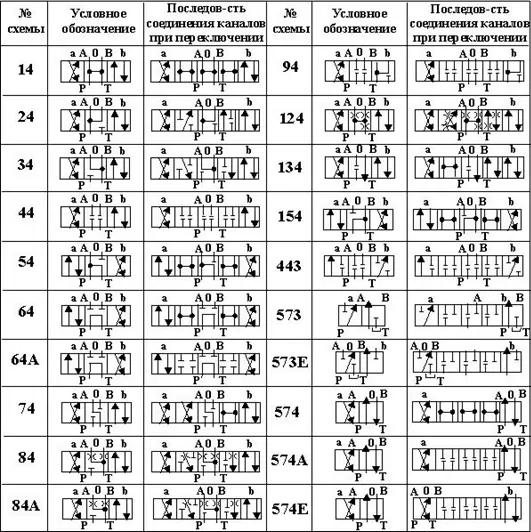

Расшифровка маркировки ВММ6 и 1РММ6Для выбора подходящей схемы подключения используйте таблицу аналогов. Она включает все типовые схемы: 14, 24, 34, 44, 54, 64, 74, 84, 94, 124, 134, 154, 573, 573Е и др. Каждая позиция соответствует определённой функции переключения.
Схемы подключения для гидрораспределителей ВММ6 и 1РММ6Серия включает следующие модификации: ВММ6, 1РММ6.хх, 1РММ6.ххФ, ВММ6 64Ф. Все модели отличаются типом схемы управления и наличием фиксации золотника. Например, фиксированные версии (обозначение Ф) сохраняют положение при снятии усилия. Производительность — от 12,5 до 16 л/мин, максимальное давление — 32 МПа. Все модели серии ВММ6, 1РММ6 с ручным управлением взаимозаменяемы при схожих присоединительных размерах.
| Модель | Габаритные размеры, мм | Масса, кг | Код ТН ВЭД |
|---|---|---|---|
| ВММ6, 1РММ6 | 177×158×236 | до 1,6 | 8412.90.9000 |
В процессе эксплуатации наиболее уязвимыми являются: резиновые уплотнители, возвратные пружины, рукоятка управления. Ремкомплект включает: кольца уплотнительные, пружины, штифты, направляющие втулки.
— Гидрораспределитель 1РММ6.64 с ручным управлением
— ВММ6 64Ф, с фиксацией, исполнение УХЛ4
— 1РММ6.43, без пружинного возврата
— ВММ6, комплект с монтажной плитой
— Почему гидрораспределитель ВММ6, 1РММ6 с ручным управлением не работает? — Потому что забыли нажать на рукоятку…
А серьёзно: проверьте давление, загрязнение масла и состояние уплотнений!
Для правильного выбора гидрораспределителя серии ВММ6, 1РММ6 с ручным управлением учитывайте: давление в системе, требуемую производительность, схему управления, наличие фиксации золотника, климатическое исполнение. Если сомневаетесь — закажите консультацию.
Поставки осуществляются от производителя — Гидромаш, со склада в Екатеринбурге. Доставка возможна в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города РФ. Все модели серии ВММ6, 1РММ6 с ручным управлением сертифицированы и соответствуют требованиям отечественного рынка.
