Гидрораспределитель Г71-31 крановый

Гидрораспределитель Г71-31 крановый: описание и назначение

Гидрораспределитель Г71-31 крановый — это ручной гидравлический клапан, разработанный для эффективного управления потоками рабочей жидкости в гидравлических системах станков и промышленного оборудования. Изделия серии Г71-31 применяются для реверсирования гидроцилиндров и поворотных механизмов, остановки рабочих органов, а также формирования сложных гидросхем с фиксированными положениями распределителя. Особое внимание при проектировании уделено эргономике управления, что позволяет использовать механизм без избыточных усилий — до 30 Н на рукоятке.

Серия гидрораспределителей Г71-31 охватывает модели с различным типом присоединения и гидравлических схем, что обеспечивает широкую гибкость при проектировании гидросистем. Распределители Г71-31 подходят для использования в условиях промышленного производства, где важны надежность, долговечность и стабильная работа гидравлических узлов.

Технические характеристики распределителей серии Г71-31

Ключевые параметры, обеспечивающие универсальность и надежность гидрораспределителя Г71-31 кранового, приведены в таблице ниже. Все модели сертифицированы по стандартам Гидромаш и соответствуют требованиям к работе в агрессивных условиях эксплуатации.

Условное обозначение и расшифровка моделей серии Г71-31

Структура обозначения гидрораспределителя Г71-31 кранового определяет ключевые параметры изделия. Расшифровка по кодовому значению:

• Первая цифра — тип гидросхемы:
  — (отсутствует) — двухпозиционный;
  — 2 — трехпозиционный, в среднем положении полости подключены к нагнетанию (слив заперт);
  — 3 — трехпозиционный, в среднем положении полости открыты на слив (нагнетание закрыто).
• Буква в середине — тип присоединения:
  — Г71 — внутренний монтаж с фланцевым креплением;
  — БГ71 — наружный монтаж с фланцем;
  — ВГ71 — крепление на кронштейне;
  — ПГ71 — стыковой тип подключения.
• Число 31 — номер исполнения и тип присоединительных размеров; вариант 21 — альтернативное исполнение.

Пример: 2БГ71-31 — трехпозиционный крановый гидрораспределитель с наружным фланцевым подключением и исполнением 31.

Принцип работы гидрораспределителя Г71-31 кранового

Работа гидрораспределителя Г71-31 кранового основана на повороте крана внутри корпуса, изменяющего направление потоков масла между линиями Р (нагнетание), Т (слив), А и В (подключение к гидродвигателю), а также L (дренаж). При ручном повороте рукоятки на 45° реализуется реверс движения — например, при одном положении обеспечивается связка Р-А и В-Т, при другом — Р-В и А-Т. Трехпозиционные версии включают промежуточное положение (22,5°), при котором нагрузка снята (A и B соединены с Т, или наоборот — с Р, в зависимости от схемы).

Переключение может осуществляться ручным способом или автоматически — через кулачковый привод, воздействующий на выступ ступицы крана. Это позволяет интегрировать гидрораспределитель Г71-31 в циклические промышленные линии, например, на станках или прессах.

Типовые габаритные и присоединительные размеры

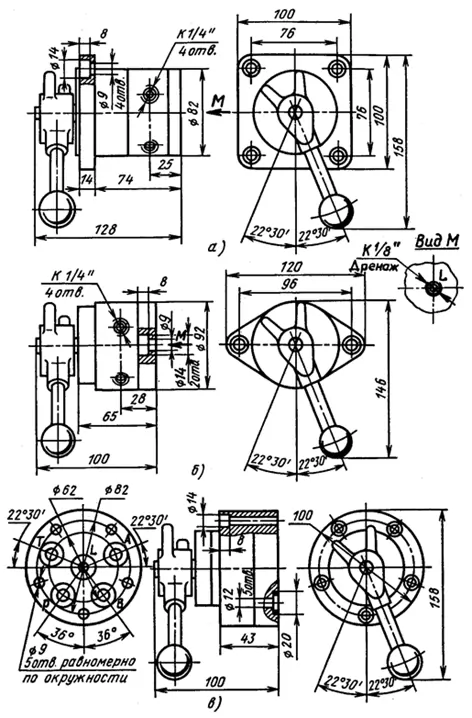

На изображении ниже показаны габариты модели Г71-31: вид со стороны фланца, расположение отверстий, штуцеров и элементов крепления. Все размеры соответствуют ГОСТ-спецификациям и обеспечивают взаимозаменяемость с аналогичными продуктами.

Чертеж габаритов гидрораспределителя Г71-31 кранового: вид с подключаемой стороны, привязка к монтажной плите, расположение каналов P, T, A, B и L.

Конструкция и компоненты распределителя

Конструктивно гидрораспределитель Г71-31 крановый состоит из:

• Корпуса (9)
• Крана (10)
• Крышек (1, 11)
• Манжеты (7) — для герметизации
• Рукоятки (5)
• Фиксатора (3) и пружины (4)
• Ступицы (2)
• Шарика (6)
• Крепежных элементов

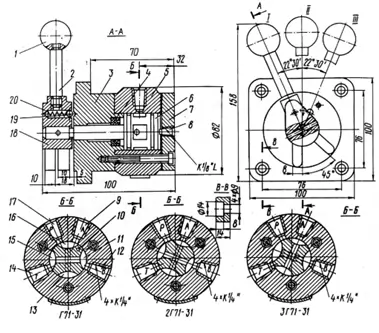

Разрез кранового распределителя Г71-31: положения каналов, детали уплотнения и механизм фиксации.

Внутренние каналы соединяются следующим образом: отверстие под Р (нагнетание), Т (слив), А и В (к гидродвигателю), L (дренаж). Переключение осуществляется за счет герметичного поворота крана, что исключает утечки.

Температурный режим и срок службы

Гидрораспределитель Г71-31 крановый рассчитан на длительную эксплуатацию при температурах рабочей среды от +10°C до +70°C. При соблюдении условий эксплуатации — использование чистого масла вязкостью 10–200 сСт и регулярное техобслуживание — срок службы оборудования составляет более 10 лет. Применение манжет из износостойких материалов обеспечивает герметичность даже при интенсивных режимах.

Где применяются гидрораспределители Г71-31

Оборудование серии гидрораспределитель Г71-31 крановый используется в:

• Горизонтально-фрезерных и протяжных станках
• Прессовых линиях
• Крановых установках
• Гидравлических плитах управления
• Подъемно-транспортных механизмах
• Сельскохозяйственных машинах с ручным управлением

Модели находят применение на заводах в Москве, Санкт-Петербурге, Екатеринбурге и других промышленных центрах России.

Комплект поставки и часто заменяемые детали

Типовой ремкомплект для гидрораспределителя Г71-31 кранового включает:

Чаще всего изнашиваются:

• Манжеты (при загрязнении масла)
• Рукоятка (при повышенных нагрузках)
• Фиксатор и пружина (при частых переключениях)

Примеры заказов

— Г71-31, 2Г71-31, 3Г71-31 — для внутреннего монтажа на плитах управления;
— БГ71-31 — наружное исполнение для станков с открытым доступом;
— 3ВГ71-31 — для кранов с монтажом на кронштейне и автоматическим переключением.

— Почему гидрораспределитель Г71-31 крановый не хочет работать при -20°C?
— Потому что он, видимо, не читал ТУ, а думал, что это сауна!

Часто задаваемые вопросы

Заказать консультацию, или уточнить параметры через Контакты.

Преимущества поставок от Гидромаш

Гидромаш — надежный поставщик гидравлического оборудования из Екатеринбурга. Все модели гидрораспределителя Г71-31 кранового изготавливаются с соблюдением нормативов, проходят контроль качества и имеют документацию. Доставка осуществляется по всей России: в Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. У нас вы получите сертифицированный продукт с гарантией, технической поддержкой и быстрой логистикой.

Код ТН ВЭД и массогабаритные данные

Код ТН ВЭД: 8481.20.000 – Арматура для трубопроводов, работающая под давлением, гидравлическая.
