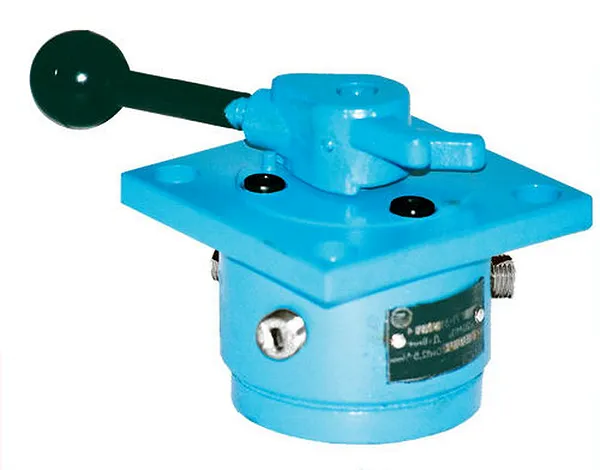

Гидрораспределитель БГ71-31 (20МПа)

Описание и назначение

⚙️ Гидрораспределитель БГ71-31 (20МПа) представляет собой простое управляющее устройство кранового типа, широко применяемое в гидравлических системах различной техники. Название «кранового типа» определяет принцип управления, а не сферу использования, хотя особенно востребован в грузоподъемном оборудовании.

🔧 Гидрораспределитель БГ71-31 монтируется в гидрофицированные механизмы для регулирования потока рабочей жидкости к исполнительным органам. Его работа аналогична функционалу запорного крана: переключая рукоятку, оператор направляет поток масла в нужное русло или полностью перекрывает движение.

🛡️ Принцип действия Гидрораспределитель БГ71-31 предельно прост: в литом корпусе размещены каналы подвода/отвода минерального масла. Поворот рукоятки изменяет направление потока к рабочим органам техники — от строительной до горнодобывающей. Механическая конструкция гарантирует максимальную надежность, так как в системе отсутствуют элементы, способные выйти из строя.

🔧 По типу монтажа Гидрораспределитель БГ71-31 относится к моделям наружной установки с фланцевым креплением (исполнение «Б»).

Вес, габариты и нормативные данные

📏 Гидрораспределитель БГ71-31 имеет массу 2,6 кг при габаритах 100×120×146 мм. Для линейки Г71 диапазон веса составляет 2,6–3,6 кг, габаритов — 100×100×158 до 120×155×155 мм. Код ТН ВЭД: 8481.20.000. Соответствует ГОСТ 28756-90.

💡 «Надежность Гидрораспределитель БГ71-31 проверена десятилетиями работы в экстремальных условиях — от арктических буровых установок до южных карьеров»

Технические характеристики

Принцип работы и температурный режим

🌡️ Гидрораспределитель БГ71-31 (20МПа) функционирует за счет поворота пробки с каналами в корпусе. При изменении положения рукоятки поток минерального масла вязкостью 10–200 сСт перенаправляется к гидродвигателям. Работоспособность сохраняется в диапазоне температур от +10°С до +70°С. Усилие переключения не превышает 30 Н благодаря уравновешиванию пробки от давления жидкости.

Срок службы и условия эксплуатации

⏳ При соблюдении температурного режима и использовании масел по ГОСТ 17479.4-87 Гидрораспределитель БГ71-31 обеспечивает ресурс до 10 000 циклов. Ключевой фактор долговечности — герметичность соединений, достигаемая притиркой пробки к корпусу. Для снижения износа рекомендуется применять фильтрацию рабочей жидкости до 25 мкм.

Сфера применения

🚜 Гидрораспределитель БГ71-31 устанавливается на: автокраны КС-55713, экскаваторы ЭО-3323, буровые установки УРБ-2А2, сельскохозяйственную технику (тракторы МТЗ-82), а также в прессах и лесозаготовительном оборудовании. Универсальность конструкции позволяет использовать его в системах с рабочим давлением до 20 МПа.

Аналоги устройства

🔍 Полной заменой Гидрораспределитель БГ71-31 служат модели: РПК 20/3,2-22.5 В (ЗИМС), ГГ43-22 (Гидропривод), а также импортные аналоги Bosch Rexroth M-SR10KA05 и Parker PV045. Отличия касаются габаритов присоединения и усилия переключения.

Ремкомплект и быстроизнашиваемые детали

🛠️ Для Гидрораспределитель БГ71-31 предусмотрен ремонтный комплект №71-РК, включающий: манжету 7.01.00.000 (артикул М-71), пробку 10.01.00.000, пружину 4.01.00.000 и фиксатор 3.01.00.000. Наиболее частая замена требуется манжетам и уплотнительным кольцам при пробеге свыше 5000 моточасов.

Условное обозначение

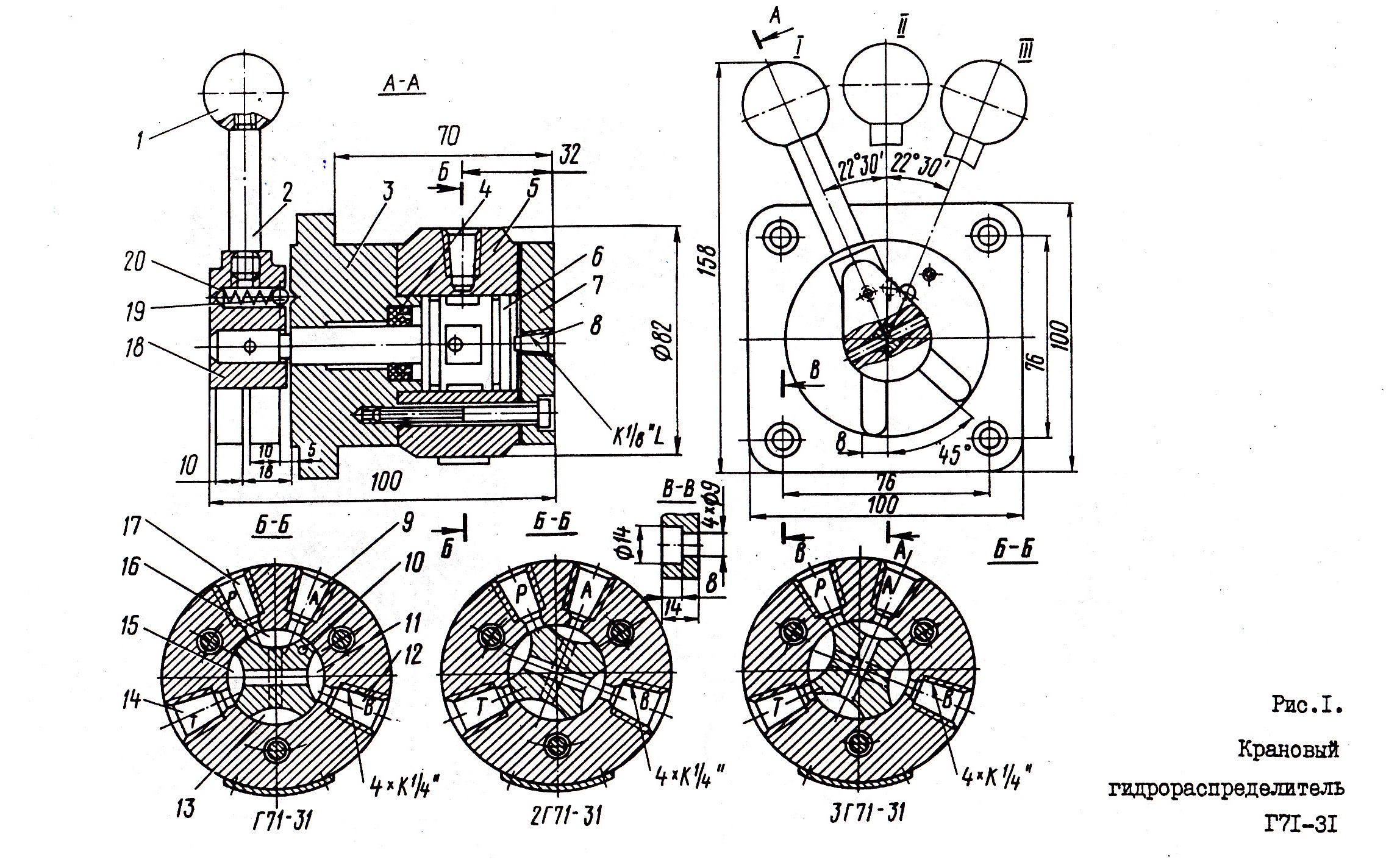

Габаритные и присоединительные размеры

📏

📐 Схема присоединения Гидрораспределитель БГ71-31 соответствует чертежу Г71-31.20.000 с резьбой G1/4" по ГОСТ 6111-52. Монтажные отверстия выполнены под болты М8 с шагом 80 мм.

Примеры заказа

📦 Типовой заказ: 4 шт. Гидрораспределитель БГ71-31 (арт. БГ71-31-20МПа) для модернизации автокрана КС-45717. Комплект включает распределители, ремкомплекты и техническую документацию по ГОСТ 2.105-95.

Часто задаваемые вопросы

❓ В: Совместим ли Гидрораспределитель БГ71-31 с маслами ISO VG 46?
О: Да, распределитель работает с любыми минеральными маслами вязкостью 10–200 сСт, включая ISO VG 32, 46, 68.

❓ В: Какое максимальное давление выдерживает БГ71-31?
О: Номинальное давление — 20 МПа, кратковременное пиковое — до 25 МПа при соблюдении температурного режима.

❓ В: Требуется ли предварительная фильтрация жидкости?
О: Обязательно! Рекомендуемая степень фильтрации — не грубее 25 мкм для продления срока службы уплотнений.

❓ В: Можно ли установить распределитель в наклонном положении?
О: Да, конструкция допускает монтаж под углом до 30° без потери герметичности.

❓ В: Как часто менять ремкомплект?
О: При интенсивной эксплуатации — через 3000–5000 моточасов. Критерий замены — утечки более 5 см³/мин при 20 МПа.

❓ В: Есть ли гарантия на Гидрораспределитель БГ71-31?
О: Да, завод ГИДРОМАШ предоставляет 24 месяца гарантии при соблюдении условий монтажа по паспорту 71.00.000ПС.

✅ Гидрораспределитель БГ71-31 от завода-производителя ГИДРОМАШ — это сочетание проверенной десятилетиями конструкции и современных материалов. Мы обеспечиваем доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ (Казахстан, Беларусь, Армения, Кыргызстан) в течение 3–7 дней. Все изделия проходят 100% гидравлические испытания перед отгрузкой. Закажите сегодня — получите консультацию инженера в подарок!
