Гидроклапаны КОЛ103, КОЛ203, КОЛ323 обратные

Описание и назначение гидроклапанов КОЛ103, КОЛ203, КОЛ323 обратных

Обратные гидроклапаны серии КОЛ103, КОЛ203 и КОЛ323 — это надежные элементы гидравлических систем, предназначенные для обеспечения одностороннего потока рабочей жидкости в гидроприводах. Эти устройства позволяют свободному прохождению масла в прямом направлении и надежно блокируют его в обратную сторону, предотвращая самопроизвольное опускание исполнительных механизмов и обеспечивая стабильность давления в контуре. Серия гидроклапанов КОЛ103, КОЛ203, КОЛ323 широко применяется в станках, прессовом оборудовании, кранах и других промышленных установках, где требуется поддержание давления и защита от обратного потока.

Гидроклапаны КОЛ103, КОЛ203, КОЛ323 производятся по современным технологиям и отвечают требованиям российских и международных стандартов. Все модели выполняются в линейном исполнении и устанавливаются в магистрали под прямым углом, что обеспечивает компактность и удобство монтажа. Конструкция предполагает простоту обслуживания и высокую надежность даже при интенсивных режимах эксплуатации.

Вес, габаритные и присоединительные размеры

Ниже представлена таблица с основными данными по габаритам, массе и типам присоединения для всех моделей серии. Диапазон условных проходов — от 10 до 32 мм, масса — от 0,47 до 2,6 кг, габаритная длина варьируется от 78 до 150 мм.

Код ТН ВЭД: 8481 20 000 0 — арматура трубопроводная прочая, гидравлическая.

Технические характеристики гидроклапанов серии КОЛ103, КОЛ203, КОЛ323

Принцип работы гидроклапанов КОЛ103, КОЛ203, КОЛ323

Обратные гидроклапаны серии КОЛ103, КОЛ203, КОЛ323 работают за счет подпружиненного запорного элемента — клапана. При подаче масла через входной канал (6) давление преодолевает усилие пружины, и шар или конический затвор поднимается, открывая проход для жидкости в выходной канал (7). При попытке обратного тока жидкость поступает в надклапанную полость, прижимая затвор к седлу корпуса, тем самым обеспечивая герметичное перекрытие. Такая конструкция предотвращает реверсивное движение масла, что критически важно для безопасности и стабильности работы гидропривода.

Техническая схема устройства гидроклапана КОЛ: 1 — корпус; 2 — стопорное кольцо; 3 — опорная шайба; 4 — пружина; 5 — клапан; 6 — входной канал; 7 — выходной канал.

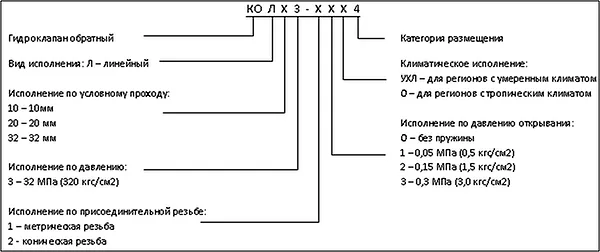

Условное обозначение и расшифровка модели

Расшифровка условного обозначения, например, КОЛ103-10:
КОЛ — обратный клапан линейного типа;
1 — условный проход 10 мм;
0 — тип присоединения (М22х1,5);
3 — модификация;
10 — давление открывания 0,03 МПа.
Аналогично: КОЛ203 — Ду 20 мм, КОЛ323 — Ду 32 мм. Индекс «2» вместо «1» в последних двух цифрах означает иной тип резьбы (К1/2", К1", К1 1/2").

Режим работы и срок службы

Гидроклапаны КОЛ103, КОЛ203, КОЛ323 рассчитаны на долгосрочную работу при температуре масла от +10 до +70 °C и окружающей среды от +1 до +55 °C. Устойчивы к загрязнению рабочей среды при условии фильтрации до 25 мкм. Срок службы при соблюдении условий эксплуатации составляет не менее 10 000 часов. Высокая износостойкость седел и затворов обеспечивается применением легированных сталей и качественной термообработки.

Где применяются гидроклапаны серии КОЛ103, КОЛ203, КОЛ323

Обратные клапаны данной серии используются в гидравлических контурах промышленного оборудования: гидравлических прессах, станках с ЧПУ, подъемниках, ковшовых погрузчиках, экскаваторах, прокатных станах, а также в системах управления разворотом механизмов. Установка гидроклапанов КОЛ103, КОЛ203, КОЛ323 позволяет предотвращать самопроизвольное опускание гидроцилиндров, поддерживать давление в магистралях и защищать насосы от реверса. Особенно востребованы в станкостроении и металлообработке.

Состав ремкомплекта и изнашиваемые детали

Ремонт гидроклапанов серии КОЛ103, КОЛ203, КОЛ323 возможен без замены корпуса. Ниже указаны детали, подлежащие замене:

Ремкомплект включает в себя комплект уплотнений, затвор, пружину и шайбу. Рекомендуется проводить профилактический осмотр раз в год.

Габаритные и присоединительные размеры

Вид сбоку: линейная конструкция гидроклапана с резьбовыми присоединениями. Удобна для врезки в магистраль. Размеры соответствуют таблицам выше.

Схема работы: свободный проход в одну сторону, блокировка в обратную. Наглядно показывает принцип действия гидроклапанов серии КОЛ103, КОЛ203, КОЛ323.

Примеры заказа

— КОЛ103-11 с присоединением М22х1,5, давление открывания 0,05 МПа, шт. 10
— КОЛ203-22, К1", Ду 20 мм, шт. 5
— КОЛ323-13, М48х2, 32 МПа, шт. 2

— Почему гидроклапан КОЛ103, КОЛ203, КОЛ323 не пускает масло назад? — Потому что он знает, что в прошлом уже было достаточно ошибок!

Часто задаваемые вопросы

Как выбрать модификацию гидроклапана КОЛ103, КОЛ203, КОЛ323?
Выбор зависит от условного прохода, давления в системе и типа резьбы. Определяйте Ду по диаметру трубопровода, а тип присоединения — по имеющейся резьбе (М или К).

Какие сроки поставки гидроклапанов КОЛ103, КОЛ203, КОЛ323?
Складские позиции отправляются в течение 1–2 дней. При необходимости — изготовление под заказ за 7–10 дней.

Годятся ли КОЛ103, КОЛ203, КОЛ323 для минеральных масел?
Да, все модели рассчитаны на работу с минеральными маслами при вязкости 10–400 сСт и температуре до +70 °C.

Можно ли устанавливать КОЛ103, КОЛ203, КОЛ323 в любом положении?
Рекомендуется горизонтальная установка с осью канала в горизонтальной плоскости. При вертикальной ориентации возможно изменение гидравлических характеристик.
