| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
|
Гидроклапан ПГ51-24 | 16 | 20 | 32 | 3 | По запросу |
|
Гидроклапан ПГ51-25 | 3 | 10 | 32 | 2 | По запросу |
Гидроклапаны ПГ51-2 обратные — это высоконадёжные устройства, предназначенные для обеспечения одностороннего прохода рабочей жидкости в гидравлических системах. В состоянии покоя гидроклапаны ПГ51-2 закрыты с помощью встроенной пружины. Открытие происходит только при превышении давления на входе (линия A) установленного порога, с учётом противодавления на выходе (линия B). Такая конструкция обеспечивает точное и устойчивое управление потоком.
Гидроклапаны ПГ51-2 обратные широко применяются для:
Данные устройства активно используются на промышленном оборудовании: металлорежущих станках, прессах, литейных и литьевых машинах, а также в мобильной технике — экскаваторах, погрузчиках, комбайнах.
Маркировка ПГ51-2 содержит полную информацию о технических параметрах и исполнении устройства:
П | Г51 | - | 2 | 2 | УХЛ4 | ||||
УХЛ4 = Климатическое исполнение по ГОСТ 15150 (умеренный и холодный климат, категория размещения 4) | |||||||||
Цифра после дефиса: типоразмер присоединения: | |||||||||
2 = серия устройства | |||||||||
Г51 = обратный клапан | |||||||||
П = стыковое (плитное) исполнение | |||||||||
Гидроклапаны ПГ51-2 обратные обладают стабильными характеристиками при длительной эксплуатации. Основные параметры:
| Параметр | Значение |
|---|---|
| Рабочее давление, МПа | до 32 |
| Пропускная способность (объёмный расход), л/мин | 80 (для Ду20), 40 (для Ду10) |
| Диапазон температур рабочей среды, °C | от -40 до +80 |
| Тип рабочей среды | минеральные масла, индустриальные гидравлические жидкости (группа ГОСТ 17479.3) |
| Присоединительные размеры | Ду10, Ду20 (по ГОСТ 17414-72 и ГОСТ 17416-72) |
| Исполнение подключения | Плитное (стыковое) |
| Климатическое исполнение | УХЛ4 |
| Материал корпуса | Латунь / сталь с защитным покрытием |
| Срок службы, ч | не менее 10 000 |
Гидроклапаны ПГ51-2 обратные функционируют следующим образом: при подаче давления на входное отверстие «A» шарик или тарель под действием жидкости преодолевает усилие пружины и открывает проход. Жидкость свободно течёт к выходу «B». При попытке движения в обратном направлении — от линии «B» к «A» — клапан мгновенно перекрывается под действием давления и возвратной пружины. Это предотвращает утечки и неконтролируемое движение исполнительных механизмов.
Особенностью гидроклапанов ПГ51-2 является стабильность срабатывания даже при резких скачках давления, что делает их идеальными для использования в динамичных гидросистемах.
Гидроклапаны ПГ51-2 представлены в двух типоразмерах: Ду10 и Ду20. Конструкция выполнена в компактном плитном исполнении, что упрощает монтаж и интеграцию в существующие гидроплиты.

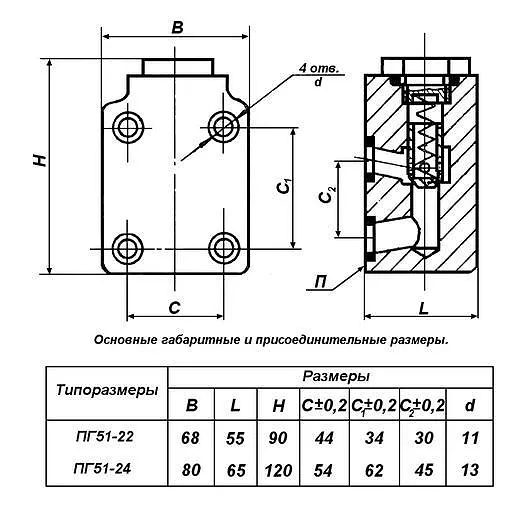

Изображение: габаритный чертёж обратного клапана ПГ51-2. Стыковое исполнение. Вид с подключаемой стороны.
Гидроклапаны ПГ51-2 обратные применяются в различных отраслях:
Компактные размеры и высокая надёжность делают гидроклапаны ПГ51-2 предпочтительным выбором для OEM-производителей и сервисных центров.
| Модель | Габариты, мм (Д×Ш×В) | Масса, кг |
|---|---|---|
| ПГ51-2-2 | 60×40×40 | 1,2 |
| ПГ51-2-4 | 80×60×50 | 2,1 |
Код ТН ВЭД: 8481 80 91 80 — Арматура трубопроводная прочая, прочие клапаны, гидравлические, для давления более 3,2 МПа.
Типовой ремкомплект для гидроклапанов ПГ51-2 включает:
| Компонент | Количество |
|---|---|
| Уплотнительные кольца (O-ring) | 2–3 шт. |
| Шарик запорный (сталь 40Х) | 1 шт. |
| Пружина возвратная | 1 шт. |
| Фиксатор седла | 1 шт. |
Часто выходят из строя: уплотнения при перегреве, пружина при длительной работе под высоким давлением, поверхность шарика при загрязнённом масле.
При оформлении заказа укажите:
Заказать можно через форму на сайте или напрямую по телефону. Оставить заявку
— Почему клапан ПГ51-2 не открывается?
— Потому что вы ему не сказали "откройся, о чудесный клапан"… А на самом деле — проверьте направление потока и давление на линии A.
Выбор зависит от пропускной способности и условного прохода. Для систем до 40 л/мин — Ду10 (ПГ51-2-2), свыше — Ду20 (ПГ51-2-4). Убедитесь в совместимости по присоединительным размерам и давлению.
Да. Доставляем гидроклапаны ПГ51-2 обратные по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Доставка транспортными компаниями или курьером.
Да. Гидроклапаны ПГ51-2 обратные полностью соответствуют стандартам ГОСТ и совместимы с гидроплитами и распределителями от БГЕР, Гидропривод, НПО Гидравлика и др.
Рекомендуется использовать в диапазоне -40°C до +80°C. Рабочая жидкость — гидравлическое масло без механических примесей (очистка не ниже 25 мкм). Следите за состоянием фильтров.
Гидроклапаны ПГ51-2 обратные от Гидромаш — это продукт российского производства с высоким качеством обработки и контроля. Поставки осуществляются со склада в Екатеринбурге. У нас есть все модификации серии ПГ51-2 под различные задачи. Мы обеспечиваем надёжность, совместимость и долгий срок службы. Обращайтесь в Контакты, чтобы получить консультацию или оформить заказ.
