| Диаметр, Ду | 20 |
| Давление, Мпа | 32 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Цена | |
|---|---|---|---|---|
 |
Гидроклапан КОЛ 103 2 | 10 | 32 | По запросу |
|
Гидроклапан КОЛ 203 2 | 20 | 32 | По запросу |
 |
Гидроклапан КОЛ 323 2 | 32 | 32 | По запросу |

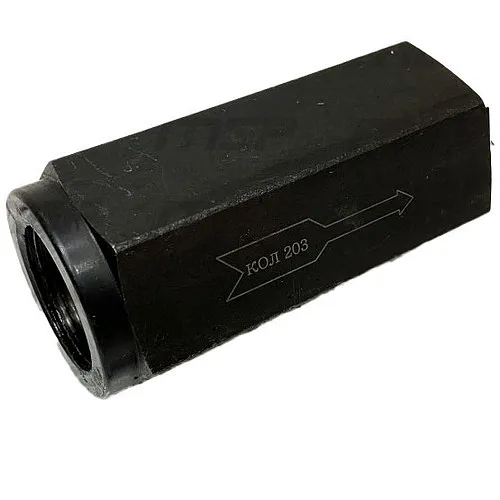

Гидроклапан КОЛ 203 2
Описание
Гидроклапан КОЛ203-22 относится к серии простых гидравлических узлов запирающего действия. По функционалу и конструкции принадлежит к той же категории, что и обратные клапаны или гидрозамки. Он так же, как они, предназначен для пропуска или блокирования потока жидкости в зависимости от направления его движения.
Может использоваться в составе гидрофицированных агрегатов с совместимыми характеристиками по давлению контролируемого потока – 32 МПа (35 МПа максимально) с номинальным объёмом пропускания (расходом) в 125 литров в минуту. Это могут быть гидросистемы стационарного и мобильного оборудования: станков по металлу, дереву, пластмассе – токарных, столярных, штамповальных и т.д., лёгкой техники коммунального, сельскохозяйственного и прочего назначения.
Гидрозамок КОЛ203-22 несколько более сложной конструкции, нежели обычный обратный клапан. Вместо запорного устройства шарикового типа в нём установлен внутренний подпружиненный игольчатый клапан с надклапанной полостью. Рабочая жидкость, подаваемая под давлением на вход клапана, отжимает его и свободно проходит в выходной канал. Для сжатия пружины достаточно давления в 0,15 МПа.
При обратном ходе жидкость поступает в надклапанную полость и своим давлением прижимает иглу клапана к седлу, герметично запечатывая его.

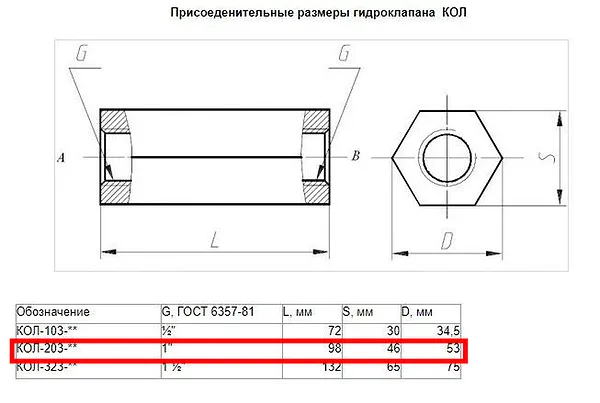

Модель КОЛ203-22 выпускается в резьбовом (трубном) монтажном исполнении, конической резьбой стандарта К1, Ду=20 мм.

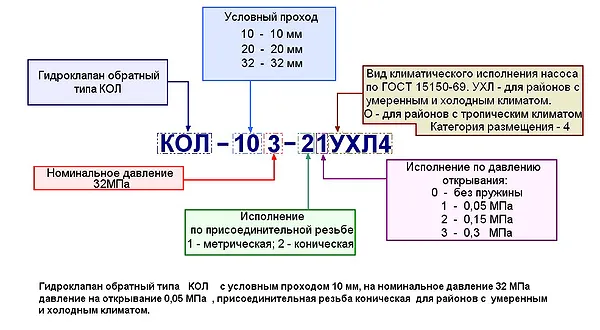

| Обозначение | Условный проход, мм | Номинальное давление, МПа | Расход жидкости, л/мин | Присоединение | Давление открывания | Масса, кг |
| Клапан обратный КОЛ103-10 | 10 | 32 | 32 | М22х1,5 | 0,03 | 0,47 |
| Клапан обратный КОЛ103-11 | 0,05 | |||||
| Клапан обратный КОЛ103-12 | 0,15 | |||||
| Клапан обратный КОЛ103-13 | 0,3 | |||||
| Клапан обратный КОЛ203-10 | 20 | 32 | 125 | М33х2 | 0,03 | 1,04 |
| Клапан обратный КОЛ203-11 | 0,05 | |||||
| Клапан обратный КОЛ203-12 | 0,15 | |||||
| Клапан обратный КОЛ203-13 | 0,3 | |||||
| Клапан обратный КОЛ323-10 | 32 | 32 | 320 | М48х2 | 0,03 | 2,6 |
| Клапан обратный КОЛ323-11 | 0,05 | |||||
| Клапан обратный КОЛ323-12 | 0,15 | |||||
| Клапан обратный КОЛ323-13 | 0,3 | |||||
| Клапан обратный КОЛ103-20 | 10 | 32 | 32 | К1/2" | 0,03 | 0,47 |
| Клапан обратный КОЛ103-21 | 0,05 | |||||
| Клапан обратный КОЛ103-22 | 0,15 | |||||
| Клапан обратный КОЛ103-23 | 0,3 | |||||
| Клапан обратный КОЛ203-20 | 20 | 32 | 125 | К1" | 0,03 | 1,04 |
| Клапан обратный КОЛ203-21 | 0,05 | |||||
| Клапан обратный КОЛ203-22 | 0,15 | |||||
| Клапан обратный КОЛ203-23 | 0,3 | |||||
| Клапан обратный КОЛ323-20 | 32 | 32 | 320 | К11/2" | 0,03 | 2,6 |
| Клапан обратный КОЛ323-21 | 0,05 | |||||
| Клапан обратный КОЛ323-22 | 0,15 | |||||
| Клапан обратный КОЛ323-23 | 0,3 |
 |
 |
 |
