Гидрораспределитель 2Р203 (Dy=20 мм)

Гидрораспределитель 2Р203 (Dy=20 мм) — надежное управление потоком рабочей жидкости

Гидрораспределитель 2Р203 (Dy=20 мм) — это высокоточный золотниковый механизм с электрогидравлическим управлением, разработанный для контроля направления, запуска и остановки потока рабочей жидкости в гидравлических системах промышленного оборудования. Устройства серии 2Р203, 2Р202, 1Р203 и 1Р202 отвечают требованиям ГОСТ 24679-81 и применяются в условиях повышенных нагрузок благодаря высокой герметичности и стабильной работе под давлением.

Гидрораспределитель 2Р203 (Dy=20 мм) используется на станках, прессах, строительной, дорожной и лесозаготовительной технике. Конструкция обеспечивает точное дозирование и перераспределение масла, что особенно важно в системах, где требуется высокая степень автоматизации гидравлических процессов.

Бренд Гидромаш предлагает надежные решения для промышленных гидросистем. Поставщик — Гидромаш — обеспечивает стабильные поставки по России, включая крупнейшие города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие.

Описание и назначение серии 2Р203, 2Р202, 1Р203, 1Р202

Золотниковые гидрораспределители серии 2Р203, 2Р202, 1Р203, 1Р202 предназначены для работы с минеральными маслами, имеющими кинематическую вязкость от 10 до 380 сСт (мм²/с) и степень очистки не ниже 13 класса по ГОСТ 17261-71. Фильтруемость обеспечивается при номинальной тонкости фильтрации 25 мкм. Диапазон рабочих температур — от -40 до +45 °С, что позволяет использовать оборудование в умеренном и холодном климате (по категории размещения УХЛ4).

Гидрораспределитель 2Р203 (Dy=20 мм) отличается улучшенной производительностью и стабильным управлением благодаря пилотным клапанам Dy = 10 мм (1РЕ10, ВЕ10). В модификациях 2Р203АЕ, 2Р203АЛ, 2Р203БЕ, 2Р203БЛ номинальное давление достигает 32 МПа, а в моделях 2Р202 — 20 МПа, что определяет выбор в зависимости от требований системы.

Технические характеристики

Принцип работы гидрораспределителя 2Р203 (Dy=20 мм)

Гидрораспределитель 2Р203 (Dy=20 мм) функционирует за счёт сдвига золотника, управляющего переключением потоков рабочей среды. Электрогидравлическое управление активируется с помощью пилота, подающего давление на управляющую камеру. Возврат золотника — пружинный или пневматический, в зависимости от модификации. Схема распределения (например, 44) определяет количество положений золотника и подключение магистралей (P — питание, T — слив, A и B — работа).

Регулировка времени срабатывания осуществляется дроссельной плитой на подводе, что позволяет точечно настраивать скорость переключения. Напряжение питания пилотного клапана — 24 В постоянного тока, что безопасно для автоматизированных систем.

Рабочий температурный режим и срок службы

Гидрораспределитель 2Р203 (Dy=20 мм) эксплуатируется при температуре окружающей среды от -40 до +45 °С. Рабочая жидкость должна иметь вязкость в пределах 10–380 сСт. Соблюдение температурного режима и чистоты масла напрямую влияет на срок службы устройства. При качественном обслуживании и правильном подборе фильтров ресурс составляет от 10 000 циклов переключения.

Где применяется гидрораспределитель 2Р203 (Dy=20 мм)

Гидрораспределитель 2Р203 (Dy=20 мм) устанавливается в гидросистемах:

• прессов для ковки и штамповки;
• бетонных и асфальтовых укладчиков;
• экскаваторов и погрузчиков;
• лесозаготовительной техники;
• металлообрабатывающих станках с ЧПУ.

Благодаря высокому номинальному давлению (до 32 МПа) и уплотнениям, стойким к агрессивным средам, модель 2Р203 идеально подходит для тяжёлых условий эксплуатации. Поставщик — Гидромаш — гарантирует совместимость с аналогами других производителей.

Габаритные и присоединительные размеры

Габаритный чертёж гидрораспределителя 2Р203: вид сбоку, с указанием присоединительных размеров (Dy=20 мм).

Верхний вид гидрораспределителя 2Р203: габариты L, B, H, диаметр подключения d=13 мм H14.

Таблица габаритных размеров гидрораспределителя 2Р203

Вес — 20,4 кг. Код ТН ВЭД: 8481 80 91 90.

Примеры условных обозначений и расшифровка

Гидрораспределитель 1Р203АЛ4Д.44-Р-Г24 НМ 10 УХЛ4

• 1Р203 — серия и условный проход 20 мм;
• А — электрогидравлическое управление, пружинный возврат;
• Л — исполнение для холодного климата;
• 4 — схема управления;
• Д — дроссельная регулировка времени срабатывания;
• 44 — схема распределения;
• Р — слив объединён с общим сливом;
• Г24 — питание пилота 24 В постоянного тока;
• НМ 10 — пилотный клапан с Dy=10 мм;
• УХЛ4 — климатическое исполнение.

Схемы потоков рабочей жидкости

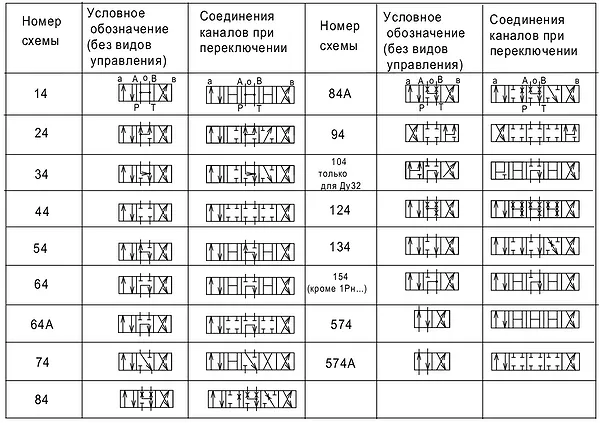

Схема переключения потоков при активации первого магнита.

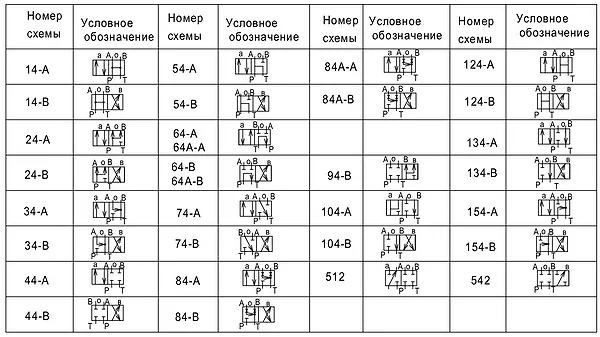

Схема переключения при активации второго магнита.

— Почему гидрораспределитель 2Р203 (Dy=20 мм) всегда спокоен?
— Потому что у него всегда под контролем давление и направление!

Комплектация и часто заменяемые компоненты

Типовой ремкомплект включает:

Чаще всего изнашиваются: уплотнители, золотник при загрязнении масла, электромагниты при частых перепадах напряжения.

Примеры заказа

— 2Р203АЕ.44.Р.НМ10.Г24.УХЛ4 — электрогидравлический, для умеренного климата, 32 МПа, с дросселированием.
— 2Р203БЛ.44.НМ10.А220 — двустороннее управление, питание 220 В, для холодного климата.

Часто задаваемые вопросы

Как выбрать нужную модификацию гидрораспределителя 2Р203?
Ориентируйтесь на рабочее давление (25 или 32 МПа), тип климата, необходимость дросселирования и напряжение питания (24 В или 220 В).

Какие сроки поставки гидрораспределителя 2Р203 (Dy=20 мм)?
Со склада в Екатеринбурге — от 1 дня. При необходимости — изготовление под заказ. Доставка по России — от 2 дней (транспортные компании).

Можно ли заменить 2Р203 на аналог другого производителя?
Да, при одинаковых присоединительных размерах (Dy=20 мм) и схеме подключения. Гидромаш обеспечивает полную совместимость.

Требуется ли специальное обслуживание для гидрораспределителя 2Р203?
Рекомендуется регулярная замена фильтров, контроль загрязнённости масла и проверка уплотнений. Это увеличивает ресурс устройства.

Завершение: качество и надежность от Гидромаш

Гидрораспределитель 2Р203 (Dy=20 мм) — это продукт российского производства, разработанный с учётом реальных условий эксплуатации на промышленных объектах. Поставщик — Гидромаш — гарантирует стабильную поставку, техническую поддержку и доставку по всей территории РФ. Купить гидрораспределитель 2Р203 (Dy=20 мм) можно через форму на сайте по запросу или на странице Контакты.
