| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
|
Гидрораспределитель ВЕ43.24 | 4 | 4 | 35 | 2,5 | 5250 руб. |
|
Гидрораспределитель ВЕ43.34 | 4 | 4 | 35 | 2,8 | 5250 руб. |
|
Гидрораспределитель ВЕ43.54 | 4 л/мин | 4 | 35 | - | 5250 руб. |
|
Гидрораспределитель ВЕ43.573 | 4 л/мин | 4 | 35 | 2,8 | 4800 руб. |
|
Гидрораспределитель ВЕ43.574А: | 25 | 4 | 35 | - | 4800 руб. |
|
Гидрораспределитель ВЕ43.754А | 4 | 4 | 35 | 8,2 | 4800 руб. |
Гидрораспределитель ВЕ43 (Ду=4мм) электро — это высокоточный элемент гидравлической системы, предназначенный для управления потоками рабочей жидкости в промышленных гидроприводах. Устройство применяется как во встраиваемых системах, так и в качестве отдельного узла управления. Гидрораспределитель ВЕ43 обеспечивает надежное переключение режимов работы гидросистемы, обладает долговечной конструкцией и устойчив к высоким нагрузкам.
Основная сфера применения гидрораспределителя ВЕ43 — станкостроение, металлургия, строительно-дорожная техника и другие отрасли, где требуется точное управление движением исполнительных механизмов. Ключевое преимущество модели ВЕ43 — сочетание малого условного прохода (4 мм) с высоким рабочим давлением до 350 кгс/см², что делает его незаменимым в компактных, но мощных гидравлических системах.
| Параметр | Значение |
|---|---|
| Рабочее давление, кгс/см² | Номинальное: 320, Максимальное: 350 |
| Давление на сливе, кгс/см² | Не более 50 |
| Пробное давление, кгс/см² | 480 |
| Условный проход (Ду), мм | 4 |
| Производительность / поток рабочей жидкости, л/мин | Номинальный: 4, Максимальный: 20 |
| Тип рабочей среды | Минеральные масла, класс чистоты по ГОСТ 17216-71 не хуже 1, вязкость 10–400 мм²/с |
| Диапазон температур рабочей среды, °C | 0 до +70 |
| Окружающая температура, °C | от 0 до +50 |
| Тип управления | Электромагнитный (постоянного или переменного тока) |
| Напряжение электромагнита, В | Постоянный ток: 12, 24, 48; Переменный ток: 36, 110, 220 |
| Потребляемая мощность, Вт | Постоянный ток: 22; Переменный: 46 (рабочая), 130 (пусковая) |
| Время срабатывания, мс | Постоянный ток: 20; Переменный: 35 |
| Режим работы (ПВ), % | 100 |
| Допустимые внутренние утечки при номинальном давлении, см³/мин | Не более 80 |

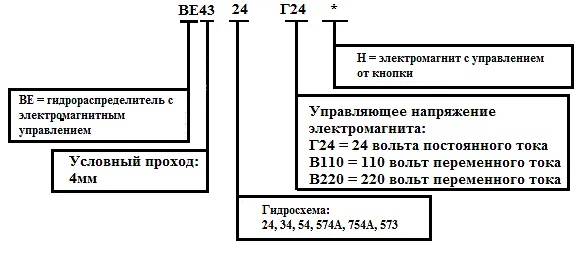

На изображении представлена структура условного обозначения гидрораспределителя ВЕ43. Модель ВЕ43 (Ду=4мм) электро включает в себя шифр, указывающий на тип аппарата, способ управления, диаметр условного прохода и наличие электромагнитного привода.
Гидрораспределитель ВЕ43 работает по принципу электромагнитного переключения золотника. При подаче напряжения на электромагнит происходит смещение золотника внутри корпуса, что изменяет направление потока рабочей жидкости. В зависимости от модификации, модель ВЕ43 может быть 2-позиционной или 3-позиционной. Возврат золотника в исходное положение осуществляется пружиной после снятия напряжения.
В конструкции устройства предусмотрено ручное дублирующее управление — кнопка для ручного переключения золотника, что обеспечивает работоспособность даже при отключении питания. Уплотнение выполнено с помощью резиновых колец, что предотвращает утечку масла.
Гидрораспределитель ВЕ43 рассчитан на длительную эксплуатацию в диапазоне температур рабочей жидкости от 0 до +70 °C и окружающей среды — от 0 до +50 °C. Устойчивость к температурным перепадам и высоким давлениям обеспечивает длительный срок службы — от 10 миллионов циклов переключения при соблюдении условий эксплуатации. Ресурс зависит от качества рабочей жидкости и регулярного технического обслуживания.

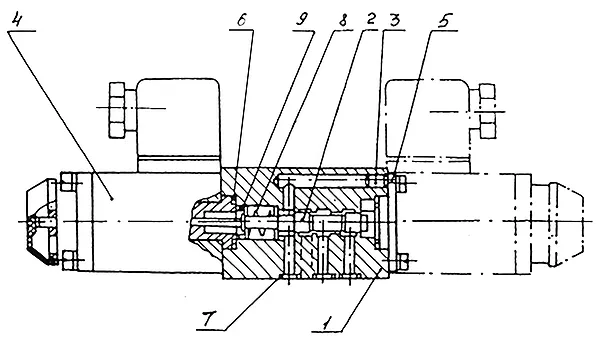

На изображении показан общий вид распределителя ВЕ43. Модель имеет компактные размеры, что позволяет встраивать её в ограниченные пространства гидросистем.

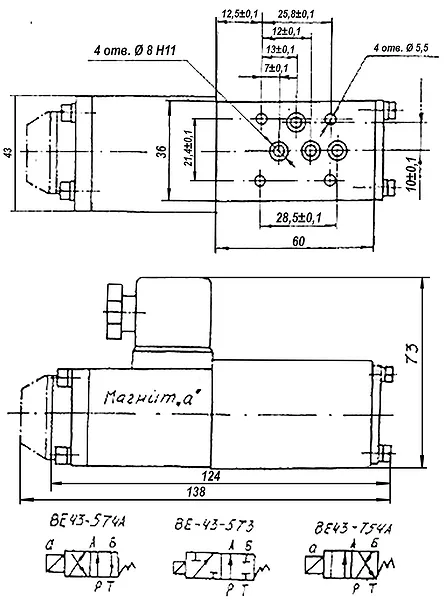

Чертёж 2-позиционного гидрораспределителя ВЕ43 — размеры присоединительных отверстий, расположение каналов A, B, P, T.

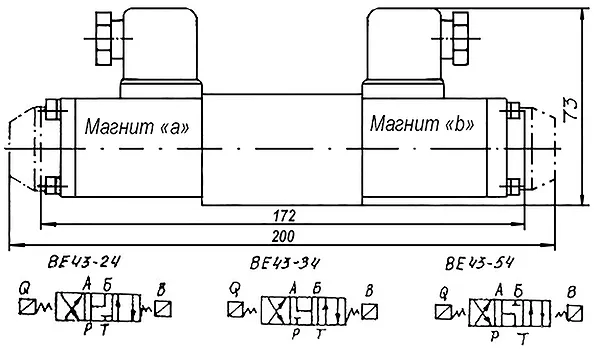

Трёхпозиционный гидрораспределитель ВЕ43 — схема распределения потоков в нейтральном и рабочих положениях.
Гидрораспределитель ВЕ43 (Ду=4мм) электро используется в гидравлических системах:
Благодаря высокой герметичности и быстрому срабатыванию, модель ВЕ43 идеально подходит для систем с динамичным и точным управлением.
Схемы подключения и распределения потоков для различных исполнений ВЕ43 — двух- и трёхпозиционные варианты с различным типом центрирования.
| Модель | Габаритные размеры (мм) | Вес, кг | Код ТН ВЭД |
|---|---|---|---|
| ВЕ43 (Ду=4мм) | 120 × 60 × 85 | 1,2 | 8481.80.9000 |
— Почему электромагнит на ВЕ43 всё время дрожит?
— Да потому что работает в режиме ПВ 100% — ну не выключают же его никак!
Распространённые неисправности гидрораспределителя ВЕ43 связаны с износом уплотнений, заеданием золотника и выходом из строя электромагнита. В комплект ремонта входят:
| Наименование детали | Примечание |
|---|---|
| Золотник 2 | Подлежит замене при заедании |
| Пружина 8 | Потеря упругости со временем |
| Круглые резиновые кольца 6 | Основные уплотнения крышки и электромагнита |
| Электромагнит управления 4 | При обрыве обмотки или перегреве |
| Штифт 3 | Глушит сливной канал |
На сайте https://sd-tehno.ru/ вы можете заказать:
Для оформления заявки нажмите здесь или перейдите в раздел Контакты.
Выбор зависит от напряжения питания (12, 24, 48 В пост. тока или 36, 110, 220 В пер. тока), количества позиций (2 или 3) и типа возврата золотника (пружинный или центрированный). Укажите параметры вашей гидросистемы — поможем подобрать.
Срок поставки — до 3 рабочих дней при наличии на складе в Екатеринбурге. При отсутствии — до 10 дней. Оперативная доставка по России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Да, гидрораспределитель ВЕ43 имеет стандартные присоединительные размеры и совместим с большинством промышленных гидросистем. Возможна встраиваемая установка на плиту или подключение через переходник.
Необходимо использовать очищенное минеральное масло (класс чистоты по ГОСТ 17216-71), вязкость 10–400 мм²/с, температура жидкости 0–70 °C. Избегайте загрязнений и гидроударов.
Гидромаш — проверенный поставщик высококачественной гидравлической аппаратуры. Мы обеспечиваем стабильные поставки гидрораспределителей ВЕ43 (Ду=4мм) электро с соблюдением всех технических характеристик. Гарантия качества, консультации специалистов и быстрая доставка по территории РФ — от Екатеринбурга до Москвы и Владивостока. Обращайтесь — поможем подобрать, заменить или отремонтировать гидроаппаратуру!
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Гидрораспределитель ВЕ43 (Ду=4мм) электро»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
