Гидрозамок односторонний М-3КУ 20/320

Гидрозамок односторонний М-3КУ 20/320 производства Гидромаш – это управляемый обратный клапан с условным проходом 20 мм, предназначенный для надёжной фиксации гидравлических цилиндров и двигателей под давлением до 35 МПа. Его ключевая функция – предотвращение самопроизвольного движения исполнительных механизмов при неминуемых утечках в распределителе.

Описание и назначение

Гидрозамок односторонний М-3КУ 20/320 – это гидравлический узел специального назначения, также известный как управляемый обратный клапан. Его установка в гидросистему между распределителем и исполнительным механизмом (гидроцилиндром) гарантирует безопасную фиксацию последнего в заданном положении. Это решает проблему самопроизвольных сдвигов, вызванных утечками в золотниковых парах распределителей, что критически важно для подъёмного, строительного или прессового оборудования. Гидрозамок односторонний М-3КУ 20/320 свободно пропускает поток от насоса к потребителю, но полностью блокирует его в обратном направлении до момента получения управляющего сигнала.

Основное отличие данного гидрозамка от простого обратного клапана – возможность дистанционного открытия запирающего элемента по управляющей магистрали. Модель М-3КУ 20/320 дополнительно оснащена встроенным разгрузочным клапаном, который сглаживает пики давления при обратном ходе, обеспечивая плавное и безопасное возвращение штока цилиндра. Благодаря стыковому монтажному исполнению и дренажному каналу, объединённому с основной системой, установка гидрозамка одностороннего М-3КУ 20/320 проста и удобна для интеграции в существующие гидросистемы.

Вес, габариты, код ТН ВЭД, ГОСТ

Почему гидрозамок – это страховой полис для вашего гидроцилиндра

Представьте, что гидрозамок односторонний М-3КУ 20/320 – это надёжная страховка для вашего подъёмного оборудования. Как полис не даст вам разориться при нештатной ситуации, так и этот клапан не даст стреле крана самопроизвольно опуститься из-за микроскопической утечки в распределителе. Он тихо и уверенно стоит на страже, ждёт команды и никогда не подводит.

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего М-3КУ 20/320 основан на действии подпружиненного запорного элемента (шарика или тарелки). В нейтральном положении под действием пружины и давления в линии исполнительного механизма он плотно прилегает к седлу, предотвращая любой обратный поток. Прямой поток от насоса преодолевает усилие пружины, отжимает запорный элемент и свободно поступает к потребителю.

Для возврата исполнительного механизма (например, втягивания штока цилиндра) необходимо подать управляющий сигнал – давление в управляющую полость гидрозамка. Это давление создаёт усилие, противоположное действию запорной пружины и давления в полости цилиндра, приоткрывая клапан. Встроенный разгрузочный клапан в модели М-3КУ обеспечивает более плавное и контролируемое падение давления в запираемой полости, исключая резкие удары и скачки. Таким образом, управление движением становится полным и безопасным.

Не экономите на шайбах!

Типичная ошибка при монтаже – использование непредусмотренных или несоответствующих по толщине уплотнительных шайб для стыкового соединения гидрозамка одностороннего М-3КУ 20/320. Это приводит к перекосу блока, негерметичности по дренажному каналу и, как следствие, к некорректной работе или полному отказу функции управления. Всегда используйте рекомендованные уплотнения и соблюдайте момент затяжки.

Температурный режим и срок службы

Оптимальный температурный режим работы гидрозамка одностороннего М-3КУ 20/320 лежит в диапазоне от –20°C до +80°C. При отрицательных температурах следует использовать морозостойкие масла и учитывать возможное увеличение вязкости, которое может замедлить скорость срабатывания. Повышенные температуры ускоряют старение уплотнений и снижают вязкость масла, что может увеличить внутренние утечки.

Срок службы данного гидравлического узла при соблюдении условий эксплуатации, использовании чистых масел по ГОСТ и своевременной замене фильтров составляет не менее 5000 моточасов или 3-5 лет интенсивной работы. Наиболее подвержены износу резинотехнические уплотнения, срок службы которых также зависит от совместимости с конкретной рабочей средой.

Область применения

Гидрозамок односторонний М-3КУ 20/320 широко применяется в отраслях, где требуется надёжная фиксация силовых гидравлических элементов: в машиностроении (прессы, гибочные станки), автомобильной промышленности (подъёмники, испытательные стенды), горнодобывающей промышленности (крепёжные механизмы проходческих комбайнов), нефтегазовой отрасли (запорная арматура с гидроприводом), металлообработке (манипуляторы), деревообработке (прессы для плит), строительстве (стреловые механизмы кранов, экскаваторов), а также в системах ЖКХ (шлюзовые затворы). Везде, где есть риск опасного самопроизвольного движения под нагрузкой, требуется установка гидрозамка.

Современные технологии

Интеграция гидрозамков М-3КУ 20/320 в концепцию Industry 4.0 открывает новые возможности. Устройство может оснащаться датчиками положения запорного элемента и давления, передавая данные в систему ПЛК для мониторинга состояния гидросистемы в реальном времени. Это позволяет прогнозировать техническое обслуживание, предотвращать аварии и интегрировать работу гидропривода с коботами (коллаборативными роботами) для автоматизации сложных операций с жёсткими требованиями к безопасности.

Обслуживание и ремонт

Для продления срока службы гидрозамка одностороннего М-3КУ 20/320 необходима чистота рабочей жидкости. Регулярная замена фильтров тонкой очистки и контроль состояния масла – основные превентивные меры. При появлении признаков повышенной внутренней утечки или заедания клапана требуется демонтаж и диагностика.

Быстрее всего изнашиваются резинотехнические уплотнения – манжеты и уплотнительные кольца, контактирующие с подвижными элементами. Также со временем может потребоваться притирка или замена запорного элемента (шарика/тарелки) и седла клапана при потере герметичности.

Ремкомплект или ЗИП

Ремонтный комплект для гидрозамка одностороннего М-3КУ 20/320, как правило, включает набор быстроизнашиваемых деталей: уплотнительные кольца круглого сечения различных размеров, манжеты для подвижных элементов, уплотнительные шайбы для стыковых соединений, пружину основного запорного клапана (при необходимости). Для заказа оригинального ЗИП рекомендуется обратиться к менеджеру с указанием точного заводского обозначения изделия.

Аналоги устройства

Кроме модели М-3КУ 20/320, существуют другие варианты исполнения гидрозамков, отличающиеся характеристиками и конструкцией:
1. Гидрозамок М-1КУ 20/320 – базовая модель с аналогичными параметрами прохода и давления.
2. Гидрозамок М-2КУ 20/320 – исполнение с двумя дренажными каналами.
3. Гидрозамок М-4КУ 20/320 – модель с дополнительными сервисными функциями.
4. Гидрозамок Т-3КУ 20/320 – аналогичный по характеристикам, но с другим типом корпуса (проходной).
5. Гидрозамок на давление 25 МПа с условным проходом 20 мм – аналог с меньшим рабочим давлением.

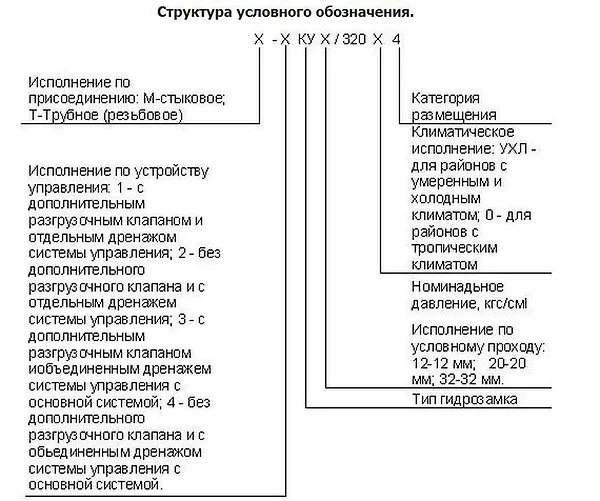

Условное обозначение

Экономические выгоды

Применение гидрозамка одностороннего М-3КУ 20/320 напрямую влияет на экономику предприятия. Он предотвращает дорогостоящие простои из-за остановки оборудования в аварийной ситуации, снижает износ гидроцилиндров и распределителей, предотвращая их работу в нерасчётных режимах. Это снижает энергопотребление насосной станции, так как не требуется постоянно компенсировать утечки. В итоге инвестиции в надёжную гидравлическую арматуру обеспечивают рост общего ресурса оборудования и улучшение показателя ROI (окупаемости инвестиций).

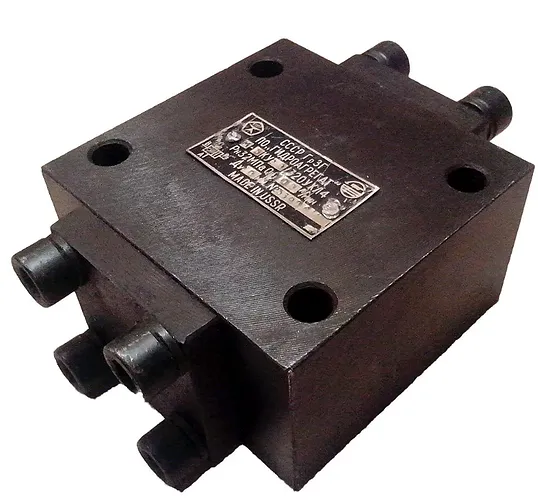

Изображения

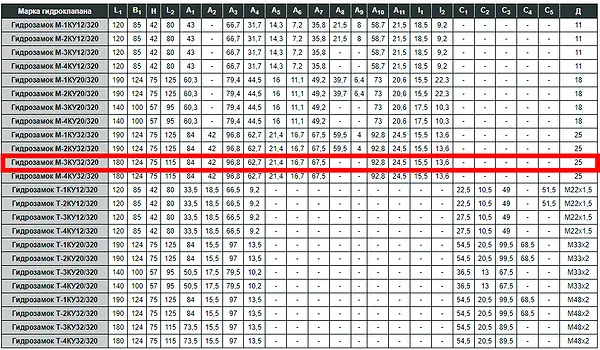

Габаритные и присоединительные размеры

Гидрозамок односторонний М-3КУ 20/320 имеет компактные габариты: длина составляет 140 мм, ширина – 100 мм, высота – 57 мм. Такие размеры позволяют легко интегрировать устройство даже в стеснённые условия монтажа гидросистем. Присоединительные размеры соответствуют условному проходу 20 мм и реализованы в виде плоского стыкового разъёма под стандартные уплотнительные шайбы. Монтаж осуществляется с помощью шпилек или болтов, проходящих через монтажные отверстия в корпусе.

Примеры заказа

Модель гидрозамок односторонний М-3КУ 20/320 – базовый вариант с управлением и встроенным разгрузочным клапаном для систем с давлением 32 МПа.

Модель гидрозамок односторонний М-3КУ 20/320-01 – исполнение с усиленными уплотнениями для работы с агрессивными рабочими средами.

Модель гидрозамок односторонний М-3КУ 20/320-ХЛ – климатическое исполнение для эксплуатации при пониженных температурах до –40°С.

Адаптация к российским условиям

Гидрозамок односторонний М-3КУ 20/320 полностью адаптирован для работы в условиях России и стран СНГ. Он рассчитан на широкий температурный диапазон, совместим с отечественными гидравлическими маслами, соответствующими ГОСТ, и обладает повышенной стойкостью к возможным загрязнениям рабочей жидкости. Конструкция предусматривает возможность обслуживания и ремонта силами стандартных сервисных служб, что критически важно для удалённых объектов нефтегазовой отрасли, строительства и ЖКХ.

Работа в экстремальных условиях

Гидрозамок односторонний М-3КУ 20/320 способен работать в экстремальных условиях при температуре окружающей среды до –40°C, но при условии применения соответствующих морозостойких масел и уплотнений (в специальном исполнении). Устройство сохраняет работоспособность при использовании рабочих жидкостей по ГОСТ с широким диапазоном вязкости. Простая конструкция позволяет проводить диагностику, замену уплотнений и даже полевой ремонт без применения специального сложного инструмента, что ценится в условиях строительных площадок и месторождений.

Возможность работы на Марсе или Луне

Если представить, что на Марсе потребуется надёжно зафиксировать манипулятор марсохода, гидрозамок односторонний М-3КУ 20/320 теоретически справился бы с этой задачей. Его герметичность, способность работать в вакууме (при соответствующей подготовке уплотнений) и независимость от гравитации – ключевые аргументы. Конечно, пришлось бы заменить рабочую жидкость на силиконовую и обеспечить температурную стабильность в условиях марсианских –70°C, но принцип «запретил – жди команды» универсален для любых миров.

Часто задаваемые вопросы

Какой максимальный расход выдерживает гидрозамок односторонний М-3КУ 20/320?
Номинальный расход для данной модели составляет 100 литров в минуту. Превышение этого значения может привести к повышенным гидравлическим потерям и перегреву.

Какое масло рекомендуется использовать с этим гидрозамком?
Рекомендуется использовать гидравлические масла групп ИГП, ВМГЗ по ГОСТ или их импортные аналоги (ISO VG 32, 46, 68). Важно соблюдать чистоту рабочей жидкости.

Возможна ли работа гидрозамка в вертикальном положении?
Да, конструкция допускает монтаж в любом пространственном положении. Это не влияет на его работоспособность.

Как организована доставка гидрозамка М-3КУ 20/320 по России и СНГ?
Доставка осуществляется транспортными компаниями по всей территории России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
