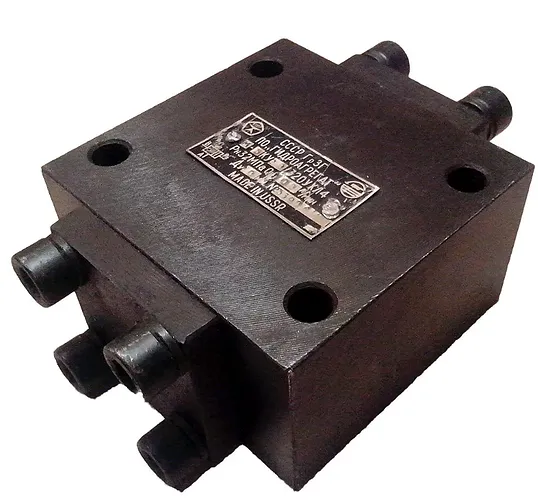

Гидрозамок односторонний Т-1КУ 20/320

Гидрозамок односторонний Т-1КУ 20/320 производства Гидромаш является надежным управляемым гидравлическим клапаном, предназначенным для полного блокирования обратного потока рабочей жидкости в гидросистемах высокого давления. Его конструкция позволяет безопасно фиксировать положение штока гидроцилиндра, предотвращая самопроизвольное опускание груза или перемещение узла под нагрузкой.

Описание и назначение

Гидрозамок односторонний Т-1КУ 20/320, часто называемый управляемым обратным клапаном, представляет собой гидравлический узел специального назначения, который решает одну из ключевых задач — обеспечение безопасности и стабильности исполнительных механизмов. Его основное назначение — блокировка потока рабочей жидкости в одном направлении. Это позволяет надежно удерживать гидродвигатель (гидроцилиндр) под нагрузкой в фиксированном положении, даже при отсутствии давления в линии управления со стороны распределителя. Проще говоря, этот односторонний гидрозамок работает как мощный «стопор» или «замок», не дающий штоку гидроцилиндра сдвинуться под действием внешней силы или веса груза.

Ключевое преимущество модели Т-1КУ 20/320 перед простыми обратными клапанами — наличие внешнего управляющего сигнала для открытия. Гидрозамок односторонний Т-1КУ 20/320 открывается для обратного потока рабочей жидкости только при подаче давления на его управляющий порт. Эта особенность делает его незаменимым в системах подъема и удержания грузов на мобильной технике, в прессах и стационарных станках. Установка гидрозамка между гидрораспределителем и гидроцилиндром исключает риск проседания или произвольного движения механизма из-за внутренних утечек в распределителе или трубопроводах. Таким образом, купить этот гидрозамок — значит обеспечить безопасность и точность работы ответственного оборудования.

Конструкция данного гидравлического замка, помимо основного запорного элемента, часто включает встроенный разгрузочный клапан и отдельный дренажный канал. Разгрузочный клапан делает обратный ход исполнительного механизма более плавным и контролируемым, нивелируя возможные гидравлические удары. Использование именно гидрозамка одностороннего Т-1КУ 20/320 позволяет существенно повысить устойчивость и безопасность гидроприводов, работающих в условиях высоких нагрузок и повышенного риска. За счет своего качества и надежности, модели гидрозамков от бренда Гидромаш пользуются высоким спросом для комплектации отечественных и импортных машин.

Вес, габариты, код ТН ВЭД, ГОСТ

Незаменимый страж вашей гидравлики

Гидрозамок односторонний — это верный и молчаливый страж. Он не будет тратить энергию на разговоры, но надежно заблокирует обратный ход, даже когда все остальные узлы системы решат, что пора «отдохнуть» под давлением в несколько сотен атмосфер.

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего Т-1КУ 20/320 основан на управлении положением подпружиненного запорного элемента (золотника или шарика). В исходном состоянии, под действием пружины и давления рабочей жидкости со стороны исполнительного механизма (полости гидроцилиндра), запорный элемент плотно прилегает к седлу, полностью перекрывая обратный поток. При этом прямой поток от гидрораспределителя к цилиндру свободно проходит, отжимая запорный элемент от седла и преодолевая усилие сравнительно слабой пружины.

Для открытия гидрозамка и обеспечения обратного слива жидкости из цилиндра необходимо подать управляющее давление на специальный канал гидрозамка Т-1КУ 20/320. Это давление воздействует на управляющий поршень или площадь самого запорного элемента, создавая силу, превышающую сумму усилия пружины и давления в полости цилиндра. В результате запорный элемент отходит от седла, и жидкость получает возможность течь в обратном направлении к баку. Таким образом, работа одностороннего гидрозамка является двухпозиционной: «закрыто» или «открыто по команде».

Особенностью данного типа гидрозамков, включая модель Т-1КУ 20/320, является наличие внутреннего разгрузочного клапана. Этот клапан служит для снижения давления в полости цилиндра перед открытием основного запорного элемента, что обеспечивает более плавный и контролируемый обратный ход штока. Такая схема работы предотвращает резкие скачки давления и гидравлические удары в системе, продлевая срок службы как самого замка, так и других компонентов — распределителей и трубопроводов. Для корректной работы важна правильная обвязка с отдельным дренажным каналом для слива утечек из полости управления.

Самый частый прокол — не тот дренаж

Самая частая ошибка при монтаже гидрозамка одностороннего, включая Т-1КУ 20/320 — пренебрежение дренажной линией от управляющего порта или ее объединение со сливной магистралью под давлением. Это приводит к невозможности открыть гидравлический замок или его нестабильной работе. Дренаж должен быть прямым и свободным, иначе управляющий сигнал не сможет преодолеть «запертое» давление.

Температурный режим и срок службы

Гидрозамок односторонний Т-1КУ 20/320 рассчитан на работу в широком диапазоне температур рабочей среды — от -20°C до +80°C. Это позволяет использовать его в большинстве климатических зон России и стран СНГ. При отрицательных температурах особое внимание следует уделять вязкости рабочего масла: при слишком густой жидкости может возрасти время срабатывания и повыситься давление открытия. Длительная эксплуатация при максимальных температурах в районе +80°C может ускорить старение резиновых уплотнений.

Срок службы гидрозамка одностороннего Т-1КУ 20/320 напрямую зависит от условий эксплуатации: чистоты рабочей жидкости, стабильности давления, отсутствия гидроударов и кавитации. При использовании качественного масла с рекомендуемым уровнем фильтрации (не грубее 25 мкм) и в штатных режимах работы, ресурс устройства может превышать 10-15 тысяч часов. Регулярное техническое обслуживание гидросистемы, включающее замену фильтров и контроль состояния масла, является лучшим способом продлить срок службы не только гидравлического замка, но и всего оборудования в целом.

Область применения

Гидрозамок односторонний Т-1КУ 20/320 находит широкое применение в различных отраслях промышленности, где требуется безопасная фиксация исполнительных механизмов. В машиностроении и металлообработке он используется в гидроприводах прессов, ножниц, подъемных столах и кантователях для удержания инструмента или заготовки в заданном положении. В автомобильной промышленности и на сборочных линиях гидрозамки обеспечивают стабильность позиционирующих устройств и манипуляторов.

В строительстве и горнодобывающей промышленности данный гидравлический замок жизненно необходим для мобильной техники: он устанавливается в гидросистемах стрел экскаваторов, подъемников, кранов, буровых установок и самосвалов с гидравлическим опрокидыванием кузова для предотвращения самопроизвольного опускания под нагрузкой. В нефтегазовой отрасли он применяется в оборудовании для бурения и ремонта скважин. Даже в сфере ЖКХ гидрозамки можно встретить в механизмах подъема и ремонта коммунальной техники. Таким образом, сфера применения этого одностороннего гидрозамка чрезвычайно широка.

Современные технологии

Гидрозамок односторонний Т-1КУ 20/320, являясь классическим механическим устройством, гармонично интегрируется в концепции Industry 4.0. Оснащение датчиками положения золотника или давления позволяет осуществлять его удаленный мониторинг и предиктивную диагностику. Управляющий сигнал может подаваться не только от классического гидрораспределителя, но и от пропорционального клапана, контролируемого ПЛК. Это позволяет реализовать плавный и программируемый возврат исполнительного механизма. В системах с коллаборативными роботами (коботами) надежная блокировка, обеспечиваемая гидрозамком, становится гарантом безопасности совместной работы человека и машины.

Обслуживание и ремонт

Продлить срок службы гидрозамка одностороннего Т-1КУ 20/320 можно, соблюдая простые правила эксплуатации: использование чистого рабочего масла с требуемыми параметрами, предотвращение перегрузок и гидравлических ударов. Сам узел не требует регулярного обслуживания в процессе работы. Основное внимание следует уделять контролю внешних уплотнений на предмет подтеканий и профилактике загрязнения управляющих и дренажных каналов.

Первыми элементами, которые подвержены износу, являются резинотехнические изделия (РТИ) — уплотнительные кольца, манжеты. Также со временем может потребоваться замена или ревизия пружины основного запорного элемента и разгрузочного клапана. Если при проверке обнаружена невозможность полного запирания потока или, наоборот, трудности с открытием под действием управляющего сигнала, это сигнал для диагностики. Во многих случаях производится ремонт путем замены изношенных деталей из ремкомплекта, что экономически выгоднее покупки нового гидрозамка.

Ремкомплект или ЗИП

Для гидрозамка одностороннего Т-1КУ 20/320 существует оригинальный ремонтный комплект. В его состав, как правило, входят все быстроизнашиваемые детали, необходимые для восстановления работоспособности узла после длительной эксплуатации. В ремонтный комплект входят: полный набор уплотнительных колец и манжет из маслобензостойкой резины для всех подвижных и неподвижных соединений, пружина основного запорного элемента и/или разгрузочного клапана, а также уплотнительные прокладки под крышки. При необходимости отдельно можно заказать шарик или золотник с седлом. Использование оригинального ЗИП от бренда Гидромаш гарантирует точное соответствие геометрии и материалов требованиям производителя.

Аналоги устройства

На рынке гидравлической аппаратуры представлены различные аналоги гидрозамков, различающиеся конструктивным исполнением, присоединительными размерами и дополнительными опциями. К ним можно отнести:

1. Гидрозамок М-1КУ 20/320. Аналогичный по назначению и характеристикам, но с другим типом корпусного исполнения.
2. Гидрозамок Т-2КУ 20/320. Модификация с дополнительными функциональными возможностями.
3. Гидрозамок Т-3КУ 12/320. Модель с меньшим условным проходом (12 мм) для систем с расходом до 40 л/мин.
4. Гидрозамок Ф1КУ 50/31. Фланцевый гидрозамок с условным проходом 50 мм для более мощных систем.
5. Пружинно-нагруженный управляемый обратный клапан с пилотным управлением. Обобщенное описание аналогов от других производителей, выполняющих ту же функцию.

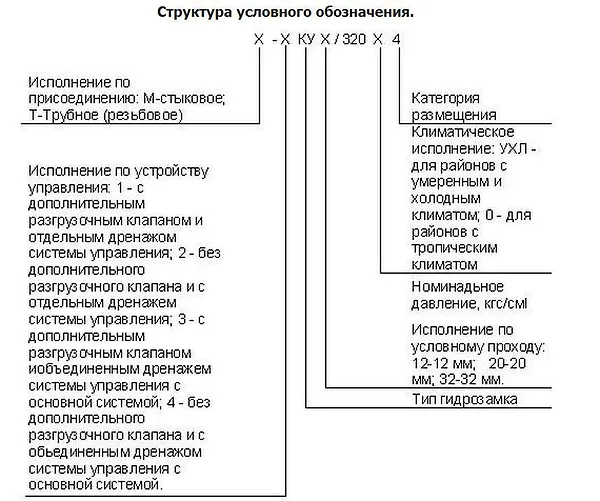

Условное обозначение

Экономические выгоды

Применение гидрозамка одностороннего Т-1КУ 20/320 дает прямые экономические выгоды. Он устраняет простои, вызванные проседанием механизмов, повышая общую надежность линии. Увеличивается ресурс гидрораспределителей и трубопроводов за счет исключения работы под постоянным давлением утечек. Это приводит к снижению затрат на ремонт и техническое обслуживание всего оборудования. Инвестиция в надежный гидравлический замок окупается многократно за счет минимизации рисков аварийных остановок и повышения производительности. Использование оригинальной продукции от Гидромаш — это гарантия качества, которая в долгосрочной перспективе оптимизирует ваши расходы.

Изображения

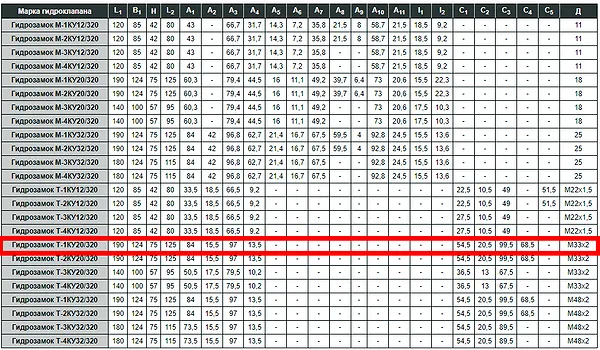

Габаритные и присоединительные размеры

Гидрозамок односторонний Т-1КУ 20/320 имеет корпусное исполнение габаритами ориентировочно 190 мм в длину, 124 мм в ширину и 75 мм в высоту. Указанные размеры могут незначительно варьироваться в зависимости от партии производства. Корпус изготовлен таким образом, чтобы обеспечить достаточную жесткость для работы под высоким давлением и удобство монтажа в ограниченном пространстве гидрошкафов или на рамах мобильной техники.

Тип присоединения — резьбовое трубное. Основные рабочие и управляющие порты предназначены для подключения труб высокого давления с соответствующими фитингами. При монтаже гидравлического замка Т-1КУ 20/320 важно обеспечить свободный доступ к его управляющему и дренажному портам для подключения линий управления и слива утечек. Необходимо четко следовать схеме обвязки, приведенной в технической документации, чтобы не перепутать основные и вспомогательные каналы.

Примеры заказа

Модель Гидрозамок Т-1КУ 20/320 — базовое исполнение с трубным подключением, условным проходом 20 мм для номинального давления 320 кгс/см². Основная сфера применения — стационарные гидросистемы станков.

Модель Гидрозамок Т-1КУ 20/320 с уплотнениями для широкого температурного диапазона — исполнение с уплотнениями, допускающими работу при температурах от -40°C до +100°C. Опциональное исполнение для техники, работающей в суровых климатических условиях.

Модель Гидрозамок Т-1КУ 20/320 в комплекте с ремонтным набором уплотнений — оптимальный вариант для закупки с целью долгосрочной эксплуатации, обеспечивающий снижение времени на плановое обслуживание.

Адаптация к российским условиям

Гидрозамок односторонний Т-1КУ 20/320 отлично приспособлен для эксплуатации в российских реалиях. Его конструкция проверена для работы в широком диапазоне температур. Уплотнения совместимы с распространенными отечественными гидравлическими маслами, соответствующими ГОСТ, что упрощает сервис. Устройство рассчитано на работу в условиях нестабильного качества напряжения в сети, если оно управляется через электрогидравлические преобразователи. Прочная конструкция корпуса и простота внутреннего устройства делают его ремонтопригодным силами большинства сервисных центров в РФ и странах СНГ, обеспечивая готовность к работе на объектах ЖКХ, строительства и тяжелой промышленности.

Работа в экстремальных условиях

В условиях низких температур до -40°C и ниже для данного гидрозамка требуется использование специальных низкотемпературных гидравлических масел (например, марки МГЕ-46В) и, по согласованию с производителем, установка морозостойких уплотнений. Такая адаптация позволяет гидравлическому замку сохранять работоспособность в условиях Крайнего Севера или зимой на открытых площадках.

Совместимость с отечественными рабочими жидкостями по ГОСТ является ключевым преимуществом при эксплуатации на удаленных объектах нефтегазовой или горнодобывающей промышленности, где доступ к специализированным импортным маслам ограничен. Корпусная конструкция Т-1КУ 20/320 допускает проведение несложной диагностики и замену уплотнений прямо в полевых условиях силами обученного персонала, что минимизирует простои дорогостоящей техники.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне потребовалось создать гидравлическую систему для марсохода или лунного модуля, гидрозамок односторонний Т-1КУ 20/320 вполне мог бы претендовать на место в ней. Конечно, при условии разработки специальных уплотнений, устойчивых к космическому вакууму и экстремальным перепадам температур, и заполнения системы специальной рабочей жидкостью, не замерзающей при -120°C и не испаряющейся в вакууме. Сам же принцип управляемой механической блокировки потока, реализованный в этой модели, останется востребованным где угодно, где требуется надежность, проверенная земным давлением в 320 атмосфер.

Часто задаваемые вопросы

Какой ключевой параметр при выборе гидрозамка Т-1КУ 20/320?
Ключевые параметры: условный проход (20 мм, он должен соответствовать расходу вашей системы) и номинальное давление (32 МПа). Давление гидрозамка должно быть не ниже максимального рабочего давления в вашей гидросистеме.

Можно ли использовать гидрозамок односторонний для блокировки потока в обе стороны?
Нет, односторонний гидрозамок, как и модель Т-1КУ 20/320, блокирует поток только в одном направлении. Для полной блокировки потока в обе стороны (например, для стопорения гидромотора) применяются двусторонние гидрозамки другого типа.

Почему гидрозамок не открывается при подаче управляющего давления?
Наиболее вероятные причины: недостаточное давление управляющего сигнала (оно должно быть выше давления в заблокированной линии), засорение или повреждение управляющего или дренажного канала, неправильное подключение дренажа, механический отказ запорного элемента (задир, поломка пружины).

Как организовать доставку гидрозамка Т-1КУ 20/320 в мой город?
Мы осуществляем доставку по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте у менеджера при оформлении, так как они зависят от региона и выбранной транспортной компании.
