| Диаметр, Ду | 20 |
| Расход | 1 |
| Давление, Мпа | 32 |
| Вес, кг | 8,9 |

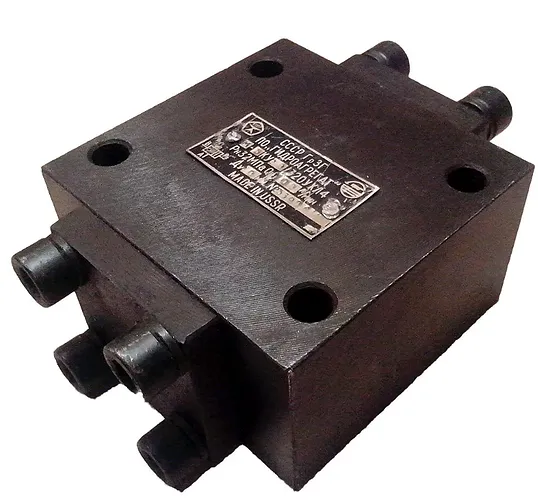

Гидрозамок односторонний М-2КУ 20/320 – это управляемый гидравлический обратный клапан, предназначенный для жёсткой фиксации исполнительных механизмов в гидросистемах. Он обеспечивает безопасное удержание нагрузки под давлением до 32 МПа и предотвращает самопроизвольное движение, герметично блокируя обратный поток рабочей жидкости.
Гидрозамок односторонний М-2КУ 20/320 представляет собой ключевой элемент безопасности в гидроприводах стационарных и мобильных машин. Его основное назначение – предотвратить неконтролируемое движение гидроцилиндра или гидромотора под действием веса груза или внешних сил при выключенном насосе или в случае утечек в распределителе. Установка такого гидрозамка критически важна для систем вертикального подъёма, удержания откидных платформ или позиционирования рабочих органов.
Данная модель гидрозамка одностороннего М-2КУ отличается высокой надёжностью и предназначена для работы в системах с номинальным расходом до 100 литров в минуту. Он свободно пропускает поток от распределителя к силовому органу, но для обратного хода требуется внешнее управляющее давление, которое подаётся на специальный поршень, открывающий основной клапан. Это обеспечивает полный контроль над процессом возврата механизма в исходное положение и исключает аварийные ситуации.
Этот гидрозамок односторонний работает как страж у ворот: пропускает жидкость на «зарплату» (в силовой цилиндр), но обратно не выпускает, пока не получит специальный пропуск (управляющий сигнал). Пока нет сигнала – механизм стоит намертво, как вкопанный, хоть весь груз на него положи.
| Параметр | Значение для М-2КУ 20/320 |
|---|---|
| Условный проход (Dy) | 20 мм |
| Номинальное рабочее давление (Pn) | 32 МПа (320 кгс/см²) |
| Максимальное давление | 35 МПа |
| Номинальный расход | 100 л/мин |
| Тип рабочей среды | Гидравлическое масло (минеральное, синтетическое, ВГЖ) |
| Диапазон рабочих температур | от –40°C до +80°C |
| Тип присоединения | Стыковое, плиточное |
| Масса (примерная) | 8,9 кг |
| Исполнение управления | С внешним гидравлическим управлением и дренажным каналом |
Принцип работы гидрозамка одностороннего основан на использовании подпружиненного шарикового или тарельчатого клапана в основном проточном канале. В прямом направлении (от насоса к механизму) давление жидкости преодолевает усилие пружины и открывает клапан, обеспечивая свободный проток. При прекращении подачи давления со стороны насоса, давление со стороны исполнительного механизма прижимает клапан к седлу, создавая герметичное соединение и блокируя обратный ход.
Для обеспечения возврата механизма требуется открыть этот клапан принудительно. В гидрозамке М-2КУ это реализовано с помощью отдельного управляющего поршня (пилота). Подача управляющего давления на этот поршень создаёт усилие, противоположное усилию рабочего давления в полости, и принудительно отводит основной клапан от седла, тем самым разблокируя обратный поток. Наличие дренажного канала для полости управления обеспечивает стабильность работы и сброс утечек.
Самая типичная ошибка – неправильное подключение дренажной линии управляющего поршня. Если её заглушить или подключить под давлением, гидрозамок односторонний просто не откроется для обратного хода. Всегда проверяйте схему подключения по паспорту! Дренаж должен уходить в бак без сопротивления.
Заявленный производителем температурный диапазон эксплуатации гидрозамка одностороннего М-2КУ составляет от –40°C до +80°C. Это позволяет использовать данный управляемый обратный клапан как в отапливаемых цехах, так и на уличной технике в большинстве климатических зон России. Ключевое влияние на срок службы оказывает качество рабочей жидкости. Использование масел с рекомендованной вязкостью и чистотой, отсутствие воды и абразивных частиц увеличивает ресурс уплотнений и трущихся пар.
При соблюдении условий эксплуатации, своевременной замене фильтров и использовании рекомендованных масел, гидрозамок односторонний может отработать 5-7 лет и более до первого серьёзного регламентного обслуживания. Влияние циклических нагрузок и пиковых давлений также учитывается в расчёте ресурса.
Гидрозамок односторонний М-2КУ 20/320 находит широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется в оснастке, прессах и подъёмных устройствах. В горнодобывающей промышленности и металлообработке – на манипуляторах и креплениях тяжёлого оборудования. В строительстве и ЖКХ – для фиксации стрел автокранов, отбойных молотков, подъёмных платформ и опрокидывающих механизмов мусоровозов. В нефтегазовой, химической, текстильной и деревообрабатывающей промышленности гидрозамок обеспечивает безопасное позиционирование рабочих органов станков, задвижек и технологических линий.
Интеграция гидрозамков односторонних в концепцию Industry 4.0 открывает новые горизонты. Датчики давления, встроенные в корпус или установленные рядом, могут передавать данные о состоянии клапана в ПЛК или облако. Это позволяет вести предиктивную аналитику: отслеживать время срабатывания, косвенно оценивать износ пружины, прогнозировать необходимость обслуживания. При работе с коботами (коллаборативными роботами) такой контроль гарантирует безопасность, мгновенно сигнализируя о любой нештатной ситуации с фиксацией.
Обслуживание гидрозамка одностороннего сводится к периодическому контролю герметичности в закрытом состоянии и проверке лёгкости открытия управляющим сигналом. Рекомендуется включать визуальный осмотр на предмет внешних подтёков в ежесменное ТО оборудования. Продлить срок службы помогает поддержание чистоты гидравлической жидкости с помощью фильтров тонкой очистки.
Первыми обычно изнашиваются уплотнительные элементы (манжеты, кольца) управляющего поршня и основного клапана. Также со временем может потребоваться замена или регулировка ответной пружины, если клапан начинает подтравливать в закрытом состоянии. Ремонт, как правило, заключается в разборке, промывке, замене изношенных деталей из ремкомплекта и последующей сборке с проверкой на стенде.
Ремонтный комплект для гидрозамка одностороннего М-2КУ обычно включает быстроизнашиваемые детали, обеспечивающие герметичность и функциональность: набор уплотнительных колец и манжет (РТИ) для основного клапана, управляющего поршня и заглушек; при необходимости – пружину основного клапана и шарик/тарелку клапана. Все детали ЗИПа изготавливаются из материалов, стойких к гидравлическим маслам. Заказать оригинальный ремкомплект можно у поставщика для оперативного восстановления работоспособности узла.
К аналогам гидрозамка одностороннего М-2КУ можно отнести другие исполнения и типоразмеры управляемых обратных клапанов того же принципа действия: модели с условным проходом 12 мм (например, М-2КУ 12/320) для систем с меньшим расходом до 40 л/мин; модели с проходом 32 мм (М-2КУ 32/320) для высокопроизводительных систем до 250 л/мин; версии с фланцевым присоединением (серия Ф-КУ) для трубопроводов крупных диаметров; гидрозамки с различным количеством и расположением управляющих портов (например, Т-КУ). Выбор аналога зависит от конкретных параметров давления, расхода и схемы подключения.

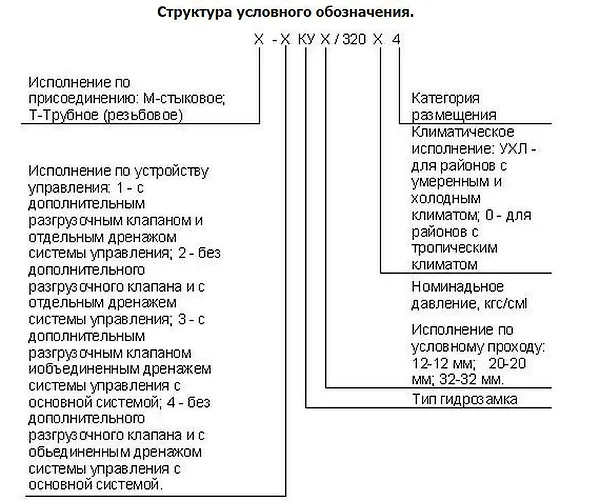

| Элемент кода | Расшифровка |
|---|---|
| М | Тип присоединения: стыковое (плиточное) |
| 2 | Вариант конструктивного исполнения (количество и расположение портов) |
| КУ | Клапан управляемый (гидрозамок) |
| 20 | Условный проход, мм (Dy 20) |
| 320 | Номинальное давление, кгс/см² (32 МПа) |
Применение надёжного гидрозамка одностороннего М-2КУ напрямую влияет на экономику производства. Он предотвращает аварийные простои дорогостоящего оборудования из-за самопроизвольного опускания грузов или рабочих органов. Повышая безопасность, вы снижаете риски порчи изделий и травматизма. Снижение утечек через распределитель экономит гидравлическое масло. В итоге, грамотная установка этого узла ведёт к снижению эксплуатационных расходов, повышению общей надёжности линии и улучшению окупаемости (ROI) гидросистемы.

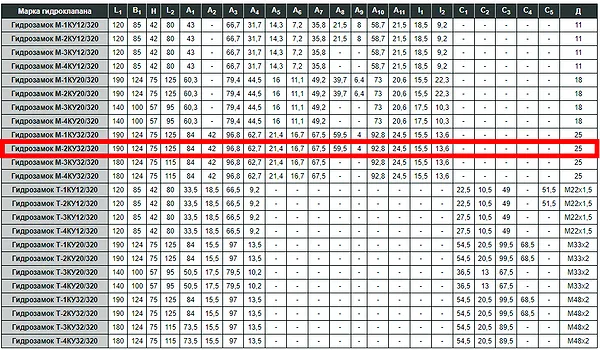

Гидрозамок односторонний М-2КУ 20/320 имеет компактные габариты 190 мм в длину, 124 мм в ширину и 75 мм в высоту, что облегчает его монтаж даже в условиях ограниченного пространства гидрошкафа. Присоединение выполняется по стыковой (плиточной) схеме: устройство крепится через монтажные отверстия непосредственно к поверхности распределителя, силового агрегата или промежуточной плиты, а уплотнение между каналами обеспечивается установленными уплотнительными кольцами или прокладками. Расположение портов (рабочих, управляющих и дренажных) стандартизировано, что упрощает проектирование гидросистем.
Модель М-2КУ 20/320 – стандартное исполнение гидрозамка одностороннего с условным проходом 20 мм для давления 32 МПа.
Модель М-2КУ 20/320 в комплекте с крепёжным комплектом и паспортом – готовый к установке комплект.
Модель М-2КУ 20/320 + РК – гидрозамок с запасным ремонтным комплектом уплотнений.
Гидрозамок односторонний М-2КУ 20/320 отлично адаптирован для работы в России и странах СНГ. Конструкция рассчитана на широкий температурный диапазон, характерный для континентального климата. Уплотнения и материалы совместимы с распространёнными в РФ марками минеральных гидравлических масел, соответствующих ГОСТ. Устройство устойчиво к типовым промышленным условиям, включая вибрацию и запылённость, что делает его пригодным для эксплуатации как на современных предприятиях, так и в сфере ЖКХ.
Гидрозамок односторонний М-2КУ способен функционировать в экстремальных условиях, в том числе при температурах окружающей среды до –40°C, что актуально для северных регионов и зимней эксплуатации уличной техники. Корпус и внутренние компоненты рассчитаны на высокие механические нагрузки. Совместимость с отечественными рабочими жидкостями, соответствующими ГОСТ, гарантирует работоспособность даже при некотором отклонении качества масла от идеала. Конструкция позволяет проводить базовую диагностику и замену уплотнений в полевых условиях, минимизируя время простоя оборудования.
Если бы встал вопрос о проектировании марсианского или лунного экскаватора, гидрозамок односторонний М-2КУ мог бы претендовать на роль фиксатора ковша. При условии, что рабочей средой стало бы специальное силиконовое масло, устойчивое к космическому вакууму и перепадам температур от –150°C до +120°C, а материалы уплотнений были бы заменены на фторопластовые. Его принцип работы – механическая блокировка под давлением – не зависит от гравитации, что является ключевым преимуществом в неземных условиях. Наш гидрозамок обладает таким запасом прочности, что ему не страшно даже лунное притяжение.
Какой принцип работы у гидрозамка одностороннего?
Гидрозамок односторонний пропускает поток в одном направлении, а в обратном – блокирует его. Для разблокировки и обеспечения обратного хода необходимо подать внешнее управляющее давление на специальный поршень. Это отличает его от обычного обратного клапана, который открывается под действием обратного потока.
Для чего нужен дренажный канал в гидрозамке М-2КУ?
Дренажный канал служит для отвода утечек рабочей жидкости из полости управляющего поршня назад в бак. Это необходимо для предотвращения создания противодавления в управляющей полости, которое может помешать открытию или закрытию основного клапана. Подключение дренажа обязательно и должно выполняться в бак без давления.
Какое давление управления необходимо для открытия гидрозамка?
Давление управления, необходимое для открытия гидрозамка одностороннего, обычно составляет 30-50% от давления в заблокированной линии. Точное значение зависит от соотношения площадей поршней и усилия пружины. Информацию для конкретной модели уточняйте в технической документации.
Как осуществляется доставка гидрозамка по России?
Мы осуществляем доставку по всей России транспортными компаниями (Деловые Линии, ПЭК, СДЭК и другие) и почтой. Возможна отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Доставка в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Выбирая оборудование бренда Гидромаш, вы получаете оригинальную, проверенную временем продукцию с гарантией 12 месяцев. Мы предлагаем возможность купить гидрозамок односторонний М-2КУ 20/320 по выгодной цене с готовностью к быстрой отгрузке со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши специалисты помогут подобрать аналог, проконсультируют по монтажу и обеспечат оперативную доставку заказа по России и странам СНГ. Чтобы заказать гидрозамок или уточнить стоимость, свяжитесь с нами любым удобным способом.
