Гидрозамок односторонний М-4КУ 20/320

Гидрозамок односторонний М-4КУ 20/320 — это управляемый обратный клапан, предназначенный для герметичной блокировки обратного потока рабочей жидкости в гидроприводе. Устройство обеспечивает надёжную фиксацию исполнительных механизмов в заданном положении, предотвращая их самопроизвольное смещение из-за утечек в распределителе или других элементах системы. Его монтаж позволяет повысить безопасность и точность работы гидравлического оборудования.

Описание и назначение

Гидрозамок односторонний М-4КУ 20/320 является важнейшим элементом безопасности в гидроприводах стационарных станков и мобильных машин. Его основное назначение — препятствовать неконтролируемому сдвигу поршня гидроцилиндра или вала гидромотора под воздействием внешней нагрузки при закрытом гидрораспределителе. Этот гидравлический узел свободно пропускает жидкость от распределителя к исполнительному механизму, но надёжно запирает обратный поток.

Устройство отличает высокая герметичность в закрытом состоянии, что обеспечивает «нулевую» утечку и, как следствие, стабильное удержание нагрузки. Открытие гидрозамка одностороннего М-4КУ 20/320 для обратного хода происходит только при подаче управляющего давления на специальный канал. Такая конструктивная особенность делает клапан управляемым (пилотным), в отличие от простых обратных клапанов. Дополнительным преимуществом модели М-4КУ является встроенный дренажный канал в управляющем узле, что упрощает интеграцию в систему.

Данная модель рассчитана на условный проход 20 мм, номинальный расход до 100 л/мин и рассчитана на работу в системах с рабочим давлением до 32 МПа (320 кгс/см²). Это делает гидрозамок односторонний М-4КУ 20/320 востребованным как в машиностроении, так и в тяжёлой мобильной технике. Возможность быстрой покупки и доставки делает этот клапан оптимальным выбором для модернизации или ремонта гидросистем.

Вес, габариты, код ТН ВЭД, ГОСТ

Если бы он был дверным замком...

Представьте себе дверной замок, который открывается только специальным ключом (управляющим сигналом), но захлопывается и запирается на мощную защёлку автоматически, как только дверь закрылась. И никакой отмычкой или сквозняком его уже не откроешь. Именно так работает гидрозамок односторонний М-4КУ 20/320 в гидравлической системе — он надёжно «запирает» движение, пока не поступит правильная команда.

Технические характеристики

Принцип работы

Основной функциональный узел гидрозамка одностороннего М-4КУ 20/320 — это обратный клапан, запираемый пружиной. Прямой поток рабочей жидкости от насоса (со стороны гидрораспределителя) преодолевает усилие пружины, отжимает тарельчатый клапан и свободно идёт к исполнительному механизму (гидроцилиндру). Как только давление в прямом канале падает, пружина и давление со стороны механизма (нагрузки) немедленно прижимают тарелку к седлу, создавая герметичное соединение и блокируя обратный поток.

Чтобы открыть клапан для обратного тока жидкости и вернуть цилиндр в исходное положение, необходимо подать управляющее (пилотное) давление в специальную полость. Это давление, действуя на управляющий поршень или тарелку со стороны седла, компенсирует усилие основной пружины и давление рабочей среды, принудительно открывая основной клапан. Таким образом, движение в обратном направлении возможно только по команде. Качество работы и долговечность гидрозамка одностороннего М-4КУ 20/320 напрямую зависят от чистоты рабочей жидкости и соответствия давления в системе и управляющем канале паспортным значениям.

Ошибка при монтаже

Самая грубая и опасная ошибка — перепутать подключение основного и управляющего (пилотного) каналов или смонтировать гидрозамок без учёта направления потока. Если установить гидрозамок односторонний М-4КУ 20/320 в обратной ориентации, он либо не будет пропускать жидкость в нужном направлении, либо не сможет надёжно запирать нагрузку. Всегда сверяйтесь со схемой и маркировкой на корпусе перед монтажом.

Температурный режим и срок службы

Заводом-изготовителем регламентирован рабочий температурный диапазон для гидрозамка одностороннего М-4КУ 20/320 от -40°C до +80°C. Работа при более низких температурах может привести к заклиниванию подвижных элементов из-за загустевания масла или потери эластичности уплотнений, а при более высоких — к ускоренному старению резины и снижению вязкости масла, что ухудшает условия смазки трущихся пар.

Срок службы клапана напрямую зависит от чистоты рабочей среды, стабильности давления и температуры в системе. При использовании масла соответствующего класса чистоты (рекомендуется не ниже 19/17/14 по ISO 4406) и соблюдении всех эксплуатационных параметров ресурс основного узла может составлять несколько десятков тысяч циклов. На практике межремонтный период часто определяется состоянием уплотнительных элементов, которые являются основными расходными материалами.

Область применения

Гидрозамок односторонний М-4КУ 20/320 находит широкое применение в различных отраслях промышленности, где требуется безопасная фиксация гидравлических исполнительных механизмов. В машиностроении и металлообработке он используется в прессах, ножницах, гибочных станках для удержания инструмента или заготовки. В автомобильной промышленности и строительстве — в гидроприводах подъёмных платформ, опор, манипуляторов мобильных кранов и самосвалов. В горнодобывающей промышленности и нефтегазовой отрасли такие замки обеспечивают безопасность буровых вышек, механизмов проходческих комбайнов и другого тяжёлого оборудования.

Также гидрозамок односторонний востребован в деревообработке (прессы, пилорамы), химической и текстильной промышленности (фиксация ванн, кареток), в системах ЖКХ (гидравлические затворы, шлюзы). Его основная задача везде одинакова — предотвратить опасное самопроизвольное движение под нагрузкой при остановке насоса или нейтральном положении распределителя.

Современные технологии

Интеграция гидрозамка одностороннего М-4КУ 20/320 в концепцию Industry 4.0 открывает новые возможности. Оснащение устройства датчиками положения тарелки клапана или давления позволяет в реальном времени мониторировать его состояние, передавая данные в SCADA-систему или на ПЛК. Это позволяет реализовать предиктивное (прогнозное) обслуживание, планируя замену уплотнений до выхода из строя. В роботизированных системах и коллаборативных роботах (коботах) управление таким клапаном через пропорциональный гидрораспределитель обеспечивает плавное и точно контролируемое снятие блокировки, необходимое для безопасного взаимодействия с человеком.

Обслуживание и ремонт

Для продления срока службы гидрозамка одностороннего М-4КУ 20/320 критически важно поддерживать чистоту гидравлической системы. Регулярная замена фильтров тонкой очистки и контроль состояния масла — основа безотказной работы. В процессе эксплуатации наиболее подвержены износу уплотнительные кольца и манжеты, тарельчатый клапан (рабочая кромка) и его пружина. При снижении быстродействия или появлении подтеканий требуется диагностика и, как правило, замена уплотнений.

Рекомендуется проводить визуальный осмотр узла на предмет внешних подтеканий не реже раза в месяц, а полную диагностику с разборкой — в соответствии с регламентом обслуживания основного оборудования, но не реже, чем раз в год-два (в зависимости от интенсивности работы). Качественные оригинальные запчасти гарантируют восстановление заводских характеристик после ремонта.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности гидрозамка одностороннего М-4КУ 20/320 рекомендуется иметь ремонтный комплект (ЗИП). В его состав, как правило, входят все быстроизнашиваемые элементы: комплект уплотнительных колец и манжет (РТИ) для основного клапана и управляющего пилота, тарелка клапана с направляющей, и, возможно, возвратная пружина. Использование оригинальных уплотнений от производителя Гидромаш обеспечивает точное соответствие посадочным размерам, материалу и рабочим характеристикам, что напрямую влияет на герметичность и ресурс отремонтированного узла.

Аналоги устройства

1. Управляемый обратный клапан с резьбовым подключением Ду 20 на давление 315 бар.
2. Пилотный гидрозамок с фланцевым присоединением для высоких расходов.
3. Двусторонний гидравлический замок для блокировки движения в обоих направлениях.
4. Обратный клапан с электрогидравлическим управлением для интеграции в АСУ ТП.
5. Картриджный (вставляемый) пилотный обратный клапан для монтажа в гидроблок.

Условное обозначение

Экономические выгоды

Установка гидрозамка одностороннего М-4КУ 20/320 — это инвестиция в безопасность и стабильность производства. Он предотвращает аварийные ситуации и простои, связанные с просадкой или самопроизвольным движением оборудования, что ведёт к значительной экономии. Повышение точности позиционирования улучшает качество выпускаемой продукции. Кроме того, надёжная фиксация снижает нагрузку на другие элементы системы (распределители, насосы), продлевая их ресурс и уменьшая энергопотребление. В итоге, даже простая покупка и установка этого клапана быстро окупается за счёт роста общей эффективности и сокращения ремонтных затрат.

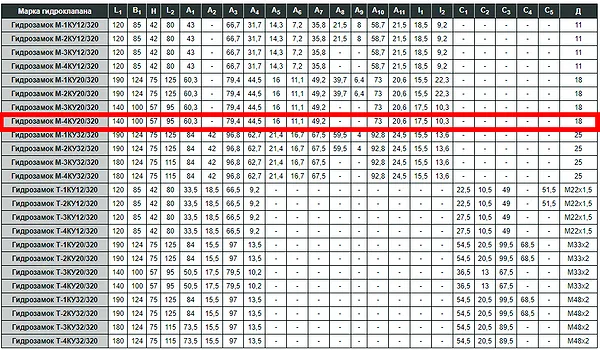

Габаритные и присоединительные размеры

Общие габариты гидрозамка одностороннего М-4КУ 20/320 составляют 140 мм в длину, 100 мм в ширину и 57 мм в высоту (размеры корпуса). Присоединение к гидросистеме — стыковое. Это означает, что устройство монтируется плоскостью корпуса к монтажной плите (гидроблоку) и крепится болтами через стандартные отверстия. Подвод и отвод жидкости, а также канал управления осуществляются через отверстия в этой плите, которые должны соответствовать схематическому чертежу клапана. Такое исполнение обеспечивает компактность и жёсткость монтажа, что особенно важно для работы под высоким давлением.

Примеры заказа

Модель Гидрозамок односторонний М-4КУ 20/320 — базовое исполнение с дренажным каналом, для давления 32 МПа и условного прохода 20 мм.

М-4КУ 20/320-01 — исполнение с уплотнениями из морозостойкой резины для работы при температурах до -60°С.

М-4КУ 20/320-Х — исполнение для работы на специальных рабочих средах (огнестойких жидкостях).

Адаптация к российским условиям

Гидрозамок односторонний М-4КУ 20/320 отлично адаптирован для эксплуатации в России и странах СНГ. Он рассчитан на работу в широком климатическом диапазоне и совместим с распространёнными отечественными марками гидравлических масел (И-ГА, ВМГЗ и др.), соответствующих ГОСТ. Корпусная сталь и уплотнительные материалы подобраны с учётом требований к устойчивости в условиях нестабильного качества сетевого питания, которое может влиять на работу насосных станций. Это делает клапан готовым к работе на объектах промышленности, ЖКХ и строительства по всей территории РФ.

Работа в экстремальных условиях

Гидрозамок односторонний М-4КУ 20/320 способен работать в экстремальных условиях, характерных для северных регионов и открытых промышленных площадок. Морозостойкое исполнение позволяет сохранять работоспособность и герметичность при температурах до -40°C и кратковременно — при более низких. Совместимость с отечественными маслами, соответствующими ГОСТ, обеспечивает стабильную работу даже при сезонных изменениях вязкости. Конструкция устройства позволяет выполнять его быструю диагностику и замену уплотнений в полевых условиях, что минимизирует время простоя оборудования.

Возможность работы на Марсе или Луне

Если бы инженерам потребовалось использовать гидрозамок односторонний М-4КУ 20/320 в марсианской или лунной миссии, основной вызов составили бы экстремальный вакуум и температурный режим. При условии размещения в герметизированном отсеке с терморегуляцией и замене стандартной рабочей жидкости на специальную, сохраняющую свойства в космосе, клапан бы справился со своей задачей. Его принцип действия, основанный на механике и гидравлике, не зависит от гравитации, а запас прочности по давлению (до 35 МПа) с лихвой перекрывает потребности большинства систем. Надёжность и простота конструкции, проверенная на Земле, стали бы его главными козырями и за пределами нашей планеты.

Почему выбирают «Гидромаш»

Выбирая гидрозамок односторонний М-4КУ 20/320 производства Гидромаш, вы приобретаете оригинальное, качественное оборудование с полной гарантией 12 месяцев. Мы обеспечиваем прозрачную цену и возможность оперативной отгрузки с наших складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это позволяет вам быстро купить необходимый клапан и сократить время на реализацию проекта или ремонт. Наши специалисты помогут оформить заказ, подберут аналоги при необходимости и организуют быструю доставку как по России, так и в страны СНГ. Доверяйте проверенному бренду в гидравлике — доверяйте Гидромаш.
