Гидрозамок односторонний Т-3КУ 12/320

Односторонний гидрозамок Т-3КУ 12/320 – это высоконадежный управляемый обратный клапан, предназначенный для точного и герметичного перекрытия потока рабочей жидкости в гидравлических системах. Устройство обеспечивает безопасную фиксацию исполнительных механизмов под нагрузкой, предотвращая самопроизвольное опускание или перемещение. Его конструкция от бренда Гидромаш гарантирует долгий срок службы и стабильную работу при рабочих давлениях до 32 МПа.

Описание и назначение

Гидрозамок односторонний Т-3КУ 12/320, также известный как управляемый обратный клапан, является ключевым элементом для обеспечения безопасности и точности позиционирования в гидроприводах. Основное назначение этого гидравлического замка – установка между распределителем и исполнительным механизмом (гидроцилиндром) для предотвращения неконтролируемых сдвигов под действием нагрузки или вследствие утечек в золотниковой паре распределителя.

Этот гидрозамок односторонний свободно пропускает жидкость от насоса к исполнительному механизму, но надежно блокирует обратный поток. Открытие для обратного хода происходит только при подаче управляющего давления на специальный поршень (пилотное управление). Конструкция модели Т-3КУ 12/320 включает встроенный разгрузочный клапан, который обеспечивает плавный и управляемый сброс давления при возврате, снижая гидравлические удары и повышая комфорт работы системы. Выбирая гидрозамок односторонний Т-3КУ 12/320, вы получаете решение для точного контроля движения в таких ответственных приложениях, как прессы, подъемные устройства или манипуляторы.

Отличительной особенностью именно гидрозамка типа Т-3КУ является его трубное (резьбовое) монтажное исполнение с условным проходом 12 мм, что упрощает его интеграцию в стандартные гидравлические линии. Надежность и длительный ресурс гидрозамка одностороннего Т-3КУ 12/320 делают его предпочтительным выбором для ремонтных комплектов и модернизации существующего оборудования.

Вес, габариты, код ТН ВЭД, ГОСТ

Надежнее, чем швейцарский банковский сейф

Если швейцарский банк охраняет ваши активы днем и ночью, то гидрозамок односторонний Т-3КУ 12/320 охраняет положение вашего гидроцилиндра с той же безжалостной эффективностью. Только здесь «доступ» открывается не по отпечатку пальца, а по четкому гидравлическому сигналу.

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего Т-3КУ 12/320 основан на управлении основным запирающим элементом – шариком или тарельчатым клапаном. В нейтральном положении (при отсутствии управляющего сигнала) подпорная пружина и давление в линии исполнительного механизма прижимают этот элемент к седлу, создавая герметичное соединение и блокируя поток жидкости из цилиндра. Это состояние «замка».

При подаче давления от насоса (рабочий ход) жидкость преодолевает усилие пружины, отжимает запорный элемент и свободно поступает в гидроцилиндр. Для осуществления обратного хода необходимо подать управляющее (пилотное) давление на специальный поршень. Этот поршень, преодолевая усилие основной пружины и давление в линии, открывает запорный элемент, позволяя жидкости из полости цилиндра уйти в сливную линию. Давление и расход рабочей жидкости должны соответствовать паспортным данным, чтобы обеспечить корректное и быстрое срабатывание гидрозамка.

Встроенный разгрузочный клапан в модели Т-3КУ 12/320 срабатывает в момент начала обратного хода, плавно стравливая давление и предотвращая резкие скачки. Особое внимание при эксплуатации гидрозамка одностороннего следует уделять чистоте рабочей жидкости, поскольку загрязнения могут привести к заклиниванию запорного элемента или подпирающего поршня, что нарушит герметичность в закрытом состоянии.

Типичная ошибка: неправильное направление монтажа

Самая частая ошибка при установке гидрозамка одностороннего Т-3КУ 12/320 – его переворот или неправильное подключение линий. На корпусе всегда есть маркировка потока (обычно стрелка). Линия от насоса (Р) подключается к входному отверстию, линия к цилиндру (А) – к выходному, а управляющая линия (Х) – к соответствующему пилотному отводу. Установка «наоборот» приведет к тому, что цилиндр не будет фиксироваться, и весь смысл применения гидравлического замка будет потерян. Всегда сверяйтесь со схемой в технической документации.

Температурный режим и срок службы

Гидрозамок односторонний Т-3КУ 12/320 рассчитан на работу при температуре рабочей среды от +5°C до +80°C. Кратковременные пиковые значения могут варьироваться, но для сохранения ресурса рекомендуется придерживаться указанного диапазона. Низкие температуры повышают вязкость масла, что может замедлить время срабатывания клапана, а чрезмерно высокие температуры ускоряют старение уплотнительных материалов.

На срок службы гидравлического замка напрямую влияет качество рабочей жидкости и чистота гидросистемы. Абразивные частицы изнашивают прецизионные пары «запорный элемент – седло», нарушая герметичность. При использовании рекомендуемых масел и своевременной замене фильтров ресурс гидрозамка одностороннего Т-3КУ 12/320 может достигать нескольких лет интенсивной эксплуатации. Средний срок службы до первого капитального ремонта при соблюдении условий составляет 3–5 лет.

Область применения

Гидрозамок односторонний Т-3КУ 12/320 находит широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется в гидроприводах технологического оборудования, прессов, ковочных машин и стендов для испытаний. В горнодобывающей промышленности и металлообработке с его помощью фиксируют положения манипуляторов, консолей и ножей.

В строительстве и ЖКХ этот гидравлический замок обеспечивает безопасность подъемных платформ, опор и выдвижных механизмов. В деревообработке он применяется в гидроприводах пильных рам и подающих механизмов. В химической и текстильной промышленности управляемый обратный клапан отвечает за точность позиционирования в автоматизированных линиях. Везде, где требуется надежно зафиксировать положение гидроцилиндра под нагрузкой, применяется гидрозамок односторонний Т-3КУ 12/320.

Современные технологии

Гидрозамок односторонний Т-3КУ 12/320 легко интегрируется в концепцию Industry 4.0. Подключение датчиков давления к его линиям позволяет контролировать состояние фиксации в режиме реального времени. Управляющий сигнал может подаваться не только вручную, но и с ПЛК или через IoT-шлюз, обеспечивая полную автоматизацию цикла. В гибких производственных ячейках с коботами использование таких управляемых клапанов позволяет создавать безопасные и точные силовые приводы, где робот программирует не только движение, но и момент надежной остановки и фиксации инструмента.

Обслуживание и ремонт

Для продления срока службы гидрозамка одностороннего Т-3КУ 12/320 необходимо обеспечить чистоту рабочей жидкости, используя фильтры тонкой очистки рекомендуемого класса. Регулярный визуальный контроль на предмет внешних подтеканий и прослушивание работы на предмет посторонних шумов помогают выявить проблему на ранней стадии.

Быстрее всего в конструкции изнашиваются уплотнительные кольца и манжеты (РТИ), подверженные постоянным циклическим нагрузкам и воздействию температуры. Также со временем может происходить износ или задиры на поверхности запорного шарика (или тарелки) и его седла, что приводит к потере герметичности. Обслуживание сводится к периодической разборке (по необходимости), промывке всех деталей в чистой жидкости и замене комплекта уплотнений. Пружины редко выходят из строя, но их упругость стоит проверять при капитальном ремонте.

Ремкомплект или ЗИП

Для гидрозамка одностороннего Т-3КУ 12/320 рекомендуется иметь ремонтный комплект, который включает в себя быстроизнашиваемые детали: полный набор уплотнительных колец и манжет (РТИ), запорный элемент (шарик или тарелку) с седлом (при возможности замены), уплотнительные прокладки между секциями (если есть), а также подпирающую и вспомогательные пружины. Возможен заказ оригинального ЗИП (запасных частей, инструментов и принадлежностей) у производителя, что гарантирует идеальное соответствие геометрии и материалов, обеспечивая восстановление заводских характеристик гидравлического замка после ремонта.

Аналоги устройства

Помимо гидрозамка одностороннего Т-3КУ 12/320, на рынке представлены другие конструктивные исполнения и модели с близкими параметрами:

1. Гидрозамок односторонний М-3КУ 12/320 – фланцевое исполнение для того же давления и расхода.
2. Гидрозапорный клапан с электромагнитным управлением на 30 МПа и расходом 50 л/мин.
3. Пилотный обратный клапан с внутренним дренажем на 25 МПа.
4. Двухлинейный гидрозамок для синхронной фиксации двух полостей цилиндра.
5. Миниатюрный управляемый обратный клапан с резьбовым подключением на 40 МПа и расходом 20 л/мин.

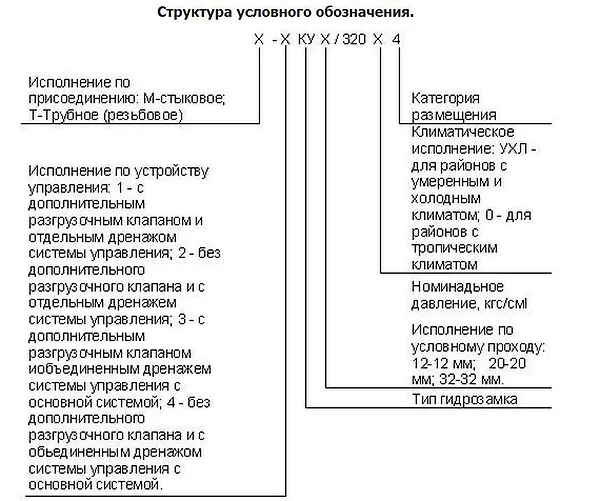

Условное обозначение

Экономические выгоды

Использование гидрозамка одностороннего Т-3КУ 12/320 напрямую влияет на экономику производства. Он предотвращает аварийные ситуации и простои, связанные с самопроизвольным опусканием грузов или инструментов. Это снижает риск порчи дорогостоящих заготовок и оборудования. Герметичность клапана минимизирует потери энергии на утечки, поддерживая высокий КПД гидросистемы. Увеличивается общий ресурс гидроцилиндров и распределителей за счет снятия с них несвойственной нагрузки по удержанию давления. Таким образом, инвестиция в качественный гидравлический замок быстро окупается за счет роста надежности и снижения эксплуатационных затрат.

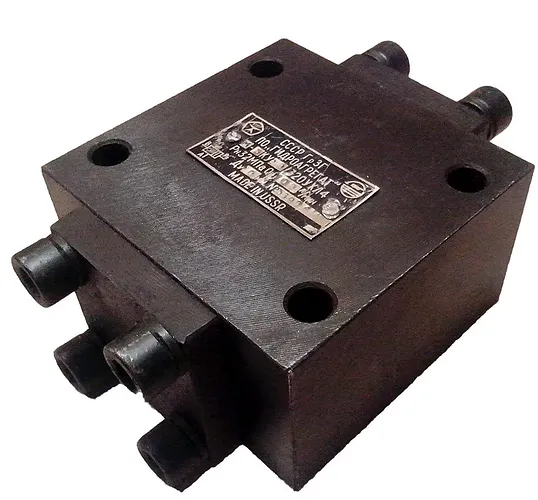

Изображения

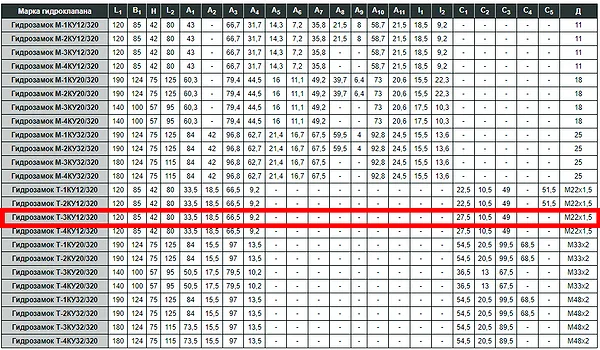

Габаритные и присоединительные размеры

Габаритные размеры гидрозамка одностороннего Т-3КУ 12/320 составляют 120 мм (длина) х 85 мм (ширина) х 42 мм (высота). При монтаже необходимо предусмотреть дополнительное пространство для подсоединения гидравлических трубопроводов и возможного обслуживания.

Присоединение к гидросистеме осуществляется через резьбовые порты, расположенные на корпусе. Тип резьбы и ее шаг должны соответствовать параметрам подключаемых труб или штуцеров. Такое трубное соединение позволяет легко интегрировать гидрозамок односторонний в линию, но требует качественной герметизации (уплотнительная лента, фитинги). Компактность модели Т-3КУ позволяет устанавливать ее даже в условиях ограниченного пространства типовых гидростанций или на подвижной технике.

Примеры заказа

Модель Гидрозамок Т-3КУ 12/320 – односторонний управляемый клапан с трубным подключением на 32 МПа и расходом 40 л/мин.

Модель Гидрозамок Т-3КУ 20/320 – односторонний гидравлический замок для расхода 100 л/мин с аналогичным принципом действия.

Модель Гидрозамок односторонний Т-3КУ 12/320 в сборе с комплектом уплотнений – готовое к монтажу решение с запасным ремкомплектом.

Адаптация к российским условиям

Гидрозамок односторонний Т-3КУ 12/320 отлично адаптирован для работы в России и странах СНГ. Его конструкция рассчитана на совместимость с широко распространенными отечественными индустриальными маслами И-Г-А, ВМГЗ и другими, соответствующими ГОСТ. Устройство устойчиво к типичным для регионов колебаниям температур в производственных цехах. Прочность корпуса и надежность внутренних компонентов обеспечивают долгую работу на объектах ЖКХ, в условиях строительных площадок и промышленных предприятий с неидеальным качеством электроснабжения, где важна независимость от внешнего питания.

Работа в экстремальных условиях

Гидрозамок односторонний Т-3КУ 12/320 способен функционировать в расширенном диапазоне условий. При использовании специальных морозостойких уплотнений (например, из FKM) диапазон рабочих температур может быть смещен в сторону отрицательных значений, приближаясь к -40°C для запуска системы. Его конструктивная надежность позволяет выдерживать вибрационные нагрузки, характерные для мобильной техники.

Важным преимуществом является совместимость с различными типами рабочих жидкостей, включая биоразлагаемые и некоторые специальные эмульсии, что расширяет область применения. Благодаря модульной конструкции и доступности ремонтных комплектов, восстановление работоспособности возможно силами квалифицированных механиков даже в полевых условиях, что минимизирует время простоя оборудования.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне потребовалось точно фиксировать положение манипулятора марсохода или лунного модуля, гидрозамок односторонний Т-3КУ 12/320 мог бы претендовать на эту роль при нескольких условиях. Во-первых, рабочая среда должна была бы быть специальной низкозамерзающей жидкостью, а весь корпус – иметь термостабилизацию для работы при экстремальных перепадах температур от -100°C до +50°C. Во-вторых, потребовалась бы абсолютная герметичность всех соединений для работы в вакууме. Ирония в том, что его основной принцип – механическая фиксация под давлением – остался бы неизменным. Такая мысленный эксперимент лишь подчеркивает заложенный в это устройство запас прочности и надежности.

Часто задаваемые вопросы

Какой расход поддерживает гидрозамок односторонний Т-3КУ 12/320?
Номинальная пропускная способность данной модели составляет 40 литров в минуту при номинальном давлении 32 МПа. Превышение этого расхода может привести к повышенным гидравлическим потерям.

Можно ли использовать гидравлический замок для фиксации гидромотора?
Нет, гидрозамок односторонний предназначен для фиксации гидроцилиндров (линейных приводов). Для гидромоторов (вращательных приводов) применяются специальные тормозные клапаны или гидрозатворы другой конструкции.

Как осуществляется доставка гидрозамка в мой город?
Мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбезистан, Туркменистан. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону выполняется проверенными транспортными компаниями в кратчайшие сроки.

В чем разница между Т-3КУ и М-3КУ?
Основное отличие – в типе присоединения. Модель с литерой «Т» имеет трубное (резьбовое) подключение, а модель с литерой «М» – фланцевое. Технические характеристики по давлению и расходу у них идентичны.
