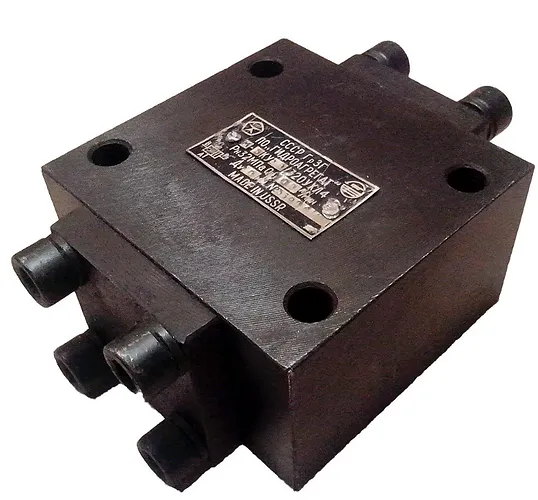

Гидрозамок односторонний Т-4КУ 20/320

Управляемый обратный клапан гидрозамок односторонний Т-4КУ 20/320 – ключевой элемент безопасности в гидроприводах. Его основная задача – гарантированно запирать обратный поток рабочей жидкости, исключая самопроизвольное движение поршней гидроцилиндров под нагрузкой. Конструкция предлагает высокую надёжность при давлении до 32 МПа и номинальном расходе 100 л/мин.

Описание и назначение

Гидрозамок односторонний Т-4КУ 20/320, также известный как управляемый обратный клапан, представляет собой специализированный гидрораспределитель. Его главное назначение – обеспечить безопасную и контролируемую работу гидравлических исполнительных механизмов, в первую очередь – гидроцилиндров. Установка данного гидравлического узла между гидрораспределителем и цилиндром предотвращает самопроизвольные сдвиги под весом груза или внешней силой, что особенно критично для подъёмных, прессовых и технологических установок.

Ключевое отличие гидрозамка от простого обратного клапана – наличие возможности принудительного открытия для обратного потока по управляющему сигналу. Гидрозамок односторонний Т-4КУ 20/320 свободно пропускает жидкость от насоса к механизму, но надёжно запирает обратный путь. Открыть его можно только подав давление на управляющий поршень, что делает работу системы полностью предсказуемой. Эта особенность выгодно отличает его от аналогов, обеспечивая нулевую утечку в запертом положении и высочайший уровень герметичности.

Технические особенности модели Т-4КУ 20/320 включают номинальное давление 32 МПа (максимальное 35 МПа), условный проход 20 мм, что соответствует расходу до 100 литров в минуту. Конструктивно он выполнен с интегрированным дренажным каналом в управляющем узле, что упрощает монтаж в системы с общим сливом. Присоединение – трубное, резьбовое, что является стандартом для гидрооборудования данного типоразмера.

Вес, габариты, код ТН ВЭД, ГОСТ

Надёжнее шлюзовой двери

Если простой обратный клапан – это защёлка на калитке, то гидрозамок односторонний Т-4КУ 20/320 – это массивная дверь банковского хранилища с электронным замком. Он не просто «прикрывает» обратный поток, а герметично запирает его, и выпустить давление можно только по специальному «разрешению» – управляющему гидравлическому сигналу. Такой уровень контроля в гидросистеме даёт инженеру спокойный сон.

Технические характеристики

Принцип работы

Принцип действия гидрозамка одностороннего Т-4КУ 20/320 основан на разделении основного и управляющего каналов. В исходном состоянии подпружиненный основной запорный элемент (золотник или шарик) перекрывает проход от выхода к входу (от цилиндра к распределителю). При подаче давления от насоса (прямой поток) усилие жидкости преодолевает сопротивление слабой пружины и открывает этот элемент, обеспечивая свободное движение жидкости к исполнительному механизму.

При прекращении подачи давления основной запорный элемент под действием усилия пружины и давления со стороны исполнительного механизма мгновенно садится на седло, герметично запирая обратный путь. Это ключевая функция гидрозамка – удерживать нагрузку. Для возврата цилиндра или снятия нагрузки требуется открыть клапан для обратного потока. Для этого на отдельный управляющий поршень (пилот) подаётся давление от гидрораспределителя. Под его действием поршень, связанный с основным запорным элементом, сдвигается, преодолевая усилие пружины и давление в линии, и открывает проход для обратного потока.

Модель Т-4КУ имеет важную конструктивную особенность – дренаж управляющей полости объединён с общей дренажной линией системы. Это упрощает монтаж и снижает количество необходимых гидролиний. При эксплуатации критически важно следить за чистотой рабочей жидкости, так как попадание абразивных частиц под основной запорный элемент или в управляющий узел может привести к его заклиниванию или потере герметичности.

Монтажная памятка: не перепутайте дренаж!

Самая частая ошибка при установке гидрозамков серии Т-КУ – неправильное подключение или пережатие дренажного канала. Дренаж управляющей полости (канал Х) должен быть беспрепятственно соединён со сливной линией гидросистемы. Если дренаж перекрыт, давление в управляющей полости после открытия клапана не сбросится, и основной золотник не закроется, полностью нивелируя защитную функцию устройства. Перед запуском всегда проверяйте проходимость дренажной линии.

Температурный режим и срок службы

Штатный рабочий диапазон температур для гидрозамка одностороннего Т-4КУ 20/320 составляет от -20°C до +80°C при использовании стандартных резиновых уплотнений. Применение специальных морозостойких комплектов уплотнений позволяет расширить нижний предел до -40°C. Температура напрямую влияет на свойства уплотнительных материалов и вязкость рабочей жидкости, что сказывается на скорости срабатывания и внутренних утечках.

Срок службы гидрозамка в значительной степени зависит от качества и чистоты рабочей жидкости, а также от соблюдения режимов давления. При использовании очищенного масла по ГОСТ, фильтрации тонкостью не грубее 10 мкм и работе в пределах номинальных параметров ресурс устройства составляет 10 000 – 15 000 часов наработки. Основными факторами, сокращающими ресурс, являются загрязнение жидкости, превышение рабочего давления и гидроудары. Регулярный контроль состояния фильтров – залог долгой и надёжной работы.

Область применения

Гидрозамок односторонний Т-4КУ 20/320 находит широкое применение в различных отраслях промышленности, где требуется фиксация положения исполнительных механизмов под нагрузкой. В машиностроении и металлообработке его устанавливают на гидроприводах подъёмных столов, манипуляторов, ковочных и гибочных прессов для удержания инструмента или заготовки. Автомобильная промышленность использует такие клапаны на стендах для испытаний и в сборочных линиях.

В строительстве и горнодобывающей промышленности гидрозамки критически важны для безопасности гидравлических систем экскаваторов, буровых установок, подъёмников и кранов – они предотвращают самопроизвольное опускание стрел или ковшей. Нефтегазовая отрасль применяет их в клапанных отсеках и на технологическом оборудовании. В ЖКХ и деревообработке они обеспечивают безопасность гидравлических приводов ворот, шлюзов и прессов. Повсеместное использование устройства объясняется его универсальностью и высоким уровнем надёжности.

Современные технологии

Интеграция гидрозамков односторонних Т-4КУ 20/320 в концепцию Industry 4.0 открывает новые возможности. Датчики давления, установленные на входе и выходе клапана, позволяют в режиме реального времени контролировать его состояние и факт срабатывания. Эти данные могут передаваться на ПЛК или в SCADA-систему для предиктивной аналитики: отклонение времени открытия/закрытия или падение давления укажет на начало износа пружины или загрязнение. В гибких автоматизированных ячейках с коботами такой мониторинг гарантирует безопасность при совместной работе человека и робота, мгновенно блокируя движение при любом отклонении от нормы.

Обслуживание и ремонт

Правильное обслуживание гидрозамка одностороннего Т-4КУ 20/320 продлевает его срок службы в разы. Основная рекомендация – обеспечить чистоту рабочей жидкости с помощью фильтров тонкой очистки. Регламентные работы включают визуальный осмотр на предмет внешних подтеканий и проверку времени срабатывания по манометрам, установленным до и после клапана. Любое замедление реакции – сигнал к диагностике.

Элементами, подверженными естественному износу, являются уплотнительные кольца и манжеты (РТИ), запорная пружина и рабочая кромка основного золотника (шарика). При плановом ремонте рекомендуется заменять комплект уплотнений, даже если видимых повреждений нет, так как резина теряет эластичность. При наличии навыков и специального инструмента ремонт возможен силами собственной сервисной службы предприятия.

Ремонтный комплект или ЗИП

Для оперативного восстановления работоспособности гидрозамка одностороннего Т-4КУ 20/320 рекомендуется иметь ремонтный комплект. В его состав, как правило, входят быстроизнашиваемые детали: полный набор резинотехнических изделий (уплотнительные кольца круглого сечения, манжеты), основная возвратная пружина управляющего узла, а в некоторых случаях и запорный шарик (золотник) с седлом. Также полезно иметь в ЗИП комплект крепёжных элементов (пробок, штуцеров) для мест присоединения. Заказать оригинальный ремонтный комплект (ЗИП) для данной модели можно у поставщика.

Аналоги устройства

Кроме модели Т-4КУ 20/320, в зависимости от условий монтажа и требований к производительности, могут рассматриваться иные варианты гидрозамков:

1. Гидрозамок Т-1КУ 20/320 – аналогичный типоразмер, иное исполнение запорного узла.
2. Гидрозамок М-4КУ 20/3203. Пилотный обратный клапан 20 мм на давление 350 бар – обобщённое обозначение импортных или иных отечественных аналогов с похожими параметрами.
4. Управляемый гидрозамок с прямым подводом управления – конструкция, где управляющий сигнал подаётся непосредственно, без внутренних каналов.
5. Двухсторонний гидрозамок для двухполостных цилиндров – устройство, блокирующее обе полости цилиндра, применяется для ответственных подъёмных механизмов.

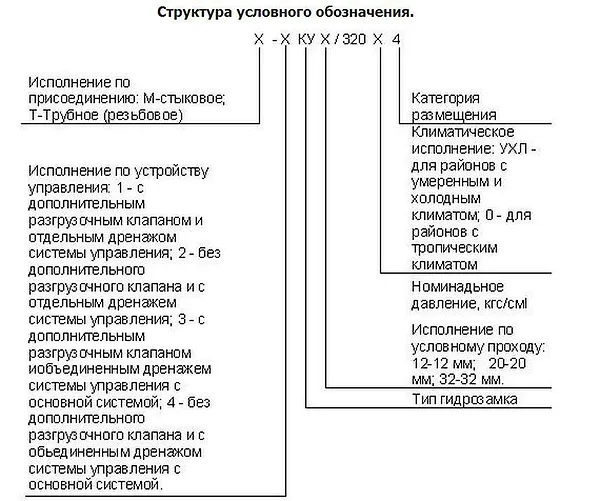

Условное обозначение

Экономические выгоды

Внедрение надёжного гидрозамка одностороннего Т-4КУ 20/320 приносит прямую финансовую выгоду. Он предотвращает аварийные ситуации и простои дорогостоящего оборудования, вызванные самопроизвольным опусканием грузов или инструментов. Это страхует от затрат на ремонт следствий таких аварий. Повышенная герметичность снижает объём утечек рабочей жидкости, экономя деньги на постоянной доливке масла. В долгосрочной перспективе рост ресурса гидросистемы в целом и сокращение затрат на её обслуживание значительно улучшают показатель ROI (окупаемости инвестиций) для всего производственного участка.

Изображения

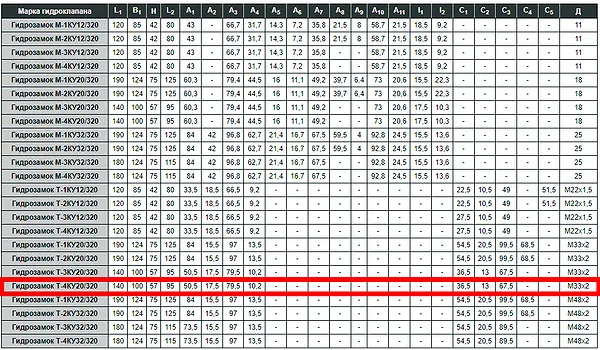

Габаритные и присоединительные размеры

Габаритные размеры гидрозамка одностороннего Т-4КУ 20/320 составляют 140 мм в длину, 100 мм в ширину и 57 мм в высоту, что делает его достаточно компактным для монтажа в ограниченных пространствах современных машин и станочных гидросистем. Присоединительные размеры соответствуют трубному резьбовому подключению на условный проход 20 мм.

Тип присоединения – резьбовые отверстия в корпусе для ввинчивания штуцеров или гидророзеток. Конкретный шаг и тип резьбы (метрическая, трубная дюймовая) необходимо уточнять по рабочим чертежам. При монтаже важно обеспечить соосность подводимых трубопроводов, чтобы избежать механических напряжений в корпусе гидравлического замка, которые могут привести к нарушению герметичности.

Примеры заказа

Модель Гидрозамок односторонний Т-4КУ 20/320 – стандартное исполнение с резьбовым присоединением и дренажом в общую линию.

Модель Гидрозамок Т-4КУ 20/320 с комплектом уплотнений NBR – базовая модель с дополнительным комплектом резинотехнических изделий из нитрильной резины для обычных условий.

Модель Т-4КУ 20/320 -40°C – исполнение с морозостойкими уплотнениями для работы при низких температурах окружающей среды.

Адаптация к российским условиям

Гидрозамок односторонний Т-4КУ 20/320 отлично адаптирован к реалиям российской промышленности. Конструкция рассчитана на работу с отечественными гидравлическими маслами, соответствующими ГОСТ 17479.2. Уплотнительные материалы подобраны для стабильной работы в широком температурном диапазоне, характерном для наших климатических зон – от морозных зим до жаркого лета в цеху. Устройство готово к эксплуатации в условиях неидеального качества электропитания на удалённых объектах и демонстрирует высокую ремонтопригодность силами местных сервисных служб, что критически важно для предприятий ЖКХ, строительства и добывающей промышленности по всей России и странам СНГ.

Работа в экстремальных условиях

Гидрозамок односторонний Т-4КУ 20/320 способен функционировать в тяжёлых условиях, характерных для удалённых месторождений или северных регионов. При использовании специальных комплектов уплотнений из материалов типа FKM (витон) или EPDM нижний температурный предел может быть расширен до -40°C и ниже, что позволяет использовать его в арктических проектах.

Устойчивость к загрязнениям, характерным для отечественных условий (при условии установки фильтров), и прочная стальная конструкция корпуса обеспечивают надёжность. Простая и понятная конструкция позволяет проводить базовую диагностику и даже замену уплотнений непосредственно в полевых условиях, минимизируя простой критически важного оборудования, такого как буровые установки или спецтехника.

Возможность работы на Марсе или Луне

Теоретически, гидрозамок односторонний Т-4КУ 20/320 мог бы претендовать на роль элемента системы марсохода или лунного модуля. Его способность герметично запирать жидкость при почти полном вакууме (внешнем давлении, близком к нулю) была бы проверена самым строгим образом. Для работы в условиях марсианских холодов (до -120°C) потребовалась бы особая криогенная подготовка уплотнений и замена рабочей жидкости на специализированную. Однако сам принцип действия – механическое запирание под давлением и открытие по управляющему сигналу – остался бы неизменным, подчеркивая фундаментальную надёжность этой проверенной земной технологии.

Часто задаваемые вопросы

Какой вес удерживает гидрозамок односторонний Т-4КУ 20/320?
Удерживающее усилие определяется не самим клапаном, а создаваемым в системе давлением и площадью поршня гидроцилиндра. Сам гидрозамок гарантирует герметичное запирание при обратном давлении до 32 МПа (номинальное). Для цилиндра диаметром 100 мм это соответствует удерживающему усилию свыше 250 кН (около 25 тонн-силы).

Как открыть гидрозамок для обратного хода?
Для открытия гидрозамка одностороннего Т-4КУ 20/320 необходимо подать давление на его управляющий порт (обычно обозначается X). Это давление (пилотное) должно превышать давление в заблокированной линии, чтобы преодолеть усилие пружины и открыть основной запорный элемент. Управляющий сигнал формируется гидрораспределителем.

Можно ли установить два гидрозамка на один цилиндр?
Да, такая схема (два односторонних гидрозамка) часто используется для блокировки обоих поршневых полостей цилиндра и называется схемой «двойной гидрозамок». Она обеспечивает ещё более высокий уровень безопасности, полностью фиксируя шток в любом положении.
