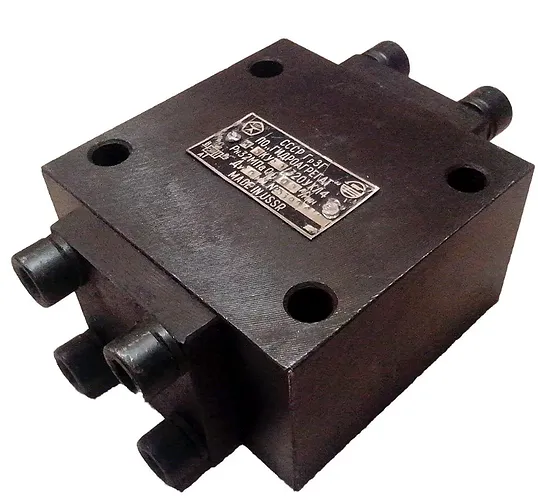

Гидрозамок односторонний Т-3КУ 20/320

Гидрозамок односторонний Т-3КУ 20/320 – это высоконадежный управляемый обратный клапан, предназначенный для безопасной фиксации гидравлических исполнительных механизмов под нагрузкой. Устройство обеспечивает абсолютную герметичность в закрытом положении и плавное управление возвратом потока за счет встроенного разгрузочного клапана.

Описание и назначение

Гидрозамок односторонний Т-3КУ 20/320, также известный как управляемый обратный клапан, является ключевым элементом безопасности в гидроприводах промышленного и мобильного оборудования. Его основное назначение — предотвращение самопроизвольного опускания или сдвига рабочих органов (гидроцилиндров, гидромоторов) при возникновении утечек в золотниковых парах распределителя или в магистралях. Установка гидрозамка одностороннего Т-3КУ 20/320 непосредственно между распределителем и исполнительным механизмом гарантирует стабильное удержание нагрузки даже в случае падения давления в системе управления.

От классических обратных клапанов данный гидрозамок односторонний отличается наличием внешнего гидравлического управления. Жидкость свободно проходит от насоса к силовому цилиндру, но обратный путь перекрыт. Для открытия клапана и обеспечения возврата штока необходимо подать управляющий сигнал (давление) на специальный поршень управления. В модели Т-3КУ 20/320 дополнительно интегрирован разгрузочный клапан, который обеспечивает более плавный и контролируемый сброс давления при открытии, снижая ударные нагрузки и повышая комфорт работы механизма.

Основные технические особенности гидрозамка одностороннего Т-3КУ 20/320 — это номинальное давление 32 МПа (максимальное 35 МПа), условный проход 20 мм и пропускная способность до 100 литров в минуту. Такие параметры делают его идеальным выбором для мощных промышленных прессов, манипуляторов, подъемных установок и строительной техники. Высокая надежность и ремонтопригодность конструкции обеспечивают длительный срок службы в составе гидросистем.

Вес, габариты, код ТН ВЭД, ГОСТ

Гидравлический стоп-кран

Если обычный обратный клапан — это дверь с доводчиком, то гидрозамок односторонний Т-3КУ 20/320 — это мощная стальная дверь с сейфовым замком и дистанционным управлением. Без вашего прямого «разрешения» (управляющего давления) ни одна капля масла не сдвинется в обратную сторону, даже если весь остальной «дом» (гидросистема) дал течь.

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего Т-3КУ 20/320 основан на управлении положением основного запирающего элемента (золотника или тарелки) с помощью внешнего гидравлического сигнала. В исходном состоянии под воздействием пружины и давления со стороны исполнительного механизма основной клапан закрыт, надежно блокируя обратный поток жидкости. При подаче рабочего потока от насоса (направление «вперед») давление преодолевает усилие пружины, клапан открывается, и жидкость свободно поступает к гидроцилиндру.

Когда необходимо вернуть исполнительный механизм, на управляющий поршень ( полость «У») подается давление от гидрораспределителя. Это давление создает силу, противоположную силе от давления в линии исполнительного механизма и пружины. Когда управляющее усилие становится достаточным, основной клапан приоткрывается. Чтобы избежать резкого скачка и удара, встроенный разгрузочный клапан сначала сбрасывает часть высокого давления из полости цилиндра в дренаж или линию слива, обеспечивая плавное начало движения.

Критически важным для надежной работы гидрозамка одностороннего Т-3КУ 20/320 является качество рабочей жидкости и отсутствие в ней крупных абразивных частиц. Загрязнения могут привести к заклиниванию золотника или повреждению уплотнений, что нарушит герметичность. Также необходимо следить за правильностью подключения линий: основная магистраль, линия управления и дренаж.

Не нагружайте управляющую линию

Типичная ошибка при эксплуатации: использование магистрали управления гидрозамка Т-3КУ 20/320 для постоянной подачи рабочего давления (например, для питания другого устройства). Это приводит к неполному закрытию основного клапана и его постоянной вибрации, что резко снижает его ресурс и герметичность. Управляющая линия должна использоваться строго по назначению — только для кратковременной подачи сигнала на открытие.

Температурный режим и срок службы

Гидрозамок односторонний Т-3КУ 20/320 рассчитан на работу в широком диапазоне температур рабочей среды — от -40°C до +80°C. При низких температурах важно использовать масла соответствующего класса вязкости, чтобы избежать чрезмерного роста сопротивления открытию клапана и запоздалого срабатывания. Длительная работа на верхнем температурном пределе ускоряет старение уплотнительных материалов и может снизить общий ресурс устройства.

Срок службы гидрозамка одностороннего Т-3КУ 20/320 при соблюдении условий эксплуатации, применении рекомендованных рабочих жидкостей и наличии качественной фильтрации (не грубее 10-25 мкм) составляет несколько десятков тысяч рабочих циклов. Основными факторами, влияющими на ресурс, являются чистота масла, стабильность давления в системе и отсутствие гидроударов. Средний межремонтный интервал при интенсивной эксплуатации может достигать 2-3 лет.

Область применения

Гидрозамок односторонний Т-3КУ 20/320 находит применение во множестве отраслей промышленности, где требуется безопасная фиксация нагрузки. В машиностроении и металлообработке его устанавливают в гидроприводы прессов, ножниц, ковочных машин для удержания подвижной плиты. В строительстве и горнодобывающей промышленности — на манипуляторах, буровых установках, отбойных молотках. Автомобильная промышленность использует его в испытательных стендах и подъемниках.

В деревообработке устройство обеспечивает безопасность гидравлических зажимов и подающих механизмов. Нефтегазовая отрасль применяет его на фонтанной арматуре и ремонтном оборудовании. В химической промышленности и ЖКХ (например, на мусоропрессующих станциях) гидрозамок односторонний Т-3КУ 20/320 гарантирует безопасную работу оборудования при возможных перерывах в подаче давления. Таким образом, это универсальный элемент для любого гидропривода, работающего под значительной нагрузкой.

Современные технологии

Интеграция гидрозамка одностороннего Т-3КУ 20/320 в концепцию Industry 4.0 открывает новые возможности. Оснащение датчиками положения золотника и давления позволяет в режиме реального времени контролировать его состояние и факт срабатывания. Данные могут передаваться на ПЛК или в облачную систему для предиктивной аналитики: анализ времени срабатывания предупредит об износе пружины или засорении, а мониторинг давления в линии управления поможет оптимизировать циклы работы и экономить энергию. При работе с коботами такой контроль обеспечивает дополнительный уровень безопасности, блокируя движение при любом нештатном сигнале.

Обслуживание и ремонт

Продлить срок службы гидрозамка одностороннего Т-3КУ 20/320 позволяет регулярное обслуживание. Прежде всего, необходимо контролировать состояние гидравлической жидкости и фильтров. Рекомендуется периодически (раз в 6-12 месяцев) проводить контрольную проверку герметичности в закрытом положении под максимальной нагрузкой. Визуальный осмотр на предмет внешних подтеков масла также является частью регламентных работ.

Элементами, которые изнашиваются в первую очередь, являются уплотнительные кольца и манжеты (РТИ), рабочие кромки золотника и пружина. При падении быстродействия или появлении протечек требуется разборка, дефектовка и замена изношенных деталей. Капитальный ремонт стоит доверять специализированным службам, которые обеспечат чистоту сборки и правильную настройку встроенного разгрузочного клапана, что критически важно для последующей безопасной эксплуатации.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности гидрозамка одностороннего Т-3КУ 20/320 рекомендуется иметь ремонтный комплект (ЗИП). Типовой состав ремкомплекта включает: полный набор уплотнений (кольца круглого сечения, манжеты, уплотнительные прокладки), пружину основного клапана, плунжер или золотник (при значительном износе рабочей кромки), а также крепежные элементы (болты, шпильки, гайки). Оригинальные ЗИП от производителя гарантируют точное соответствие геометрии и материалов, что напрямую влияет на герметичность и ресурс после ремонта.

Аналоги устройства

1. Односторонний гидрозамок с условным проходом 20 мм и управляющим давлением до 25 МПа — вариант для систем со средним давлением.
2. Двусторонний гидрозамок (гидрозамок с двумя обратными клапанами) — для фиксации гидроцилиндров двухстороннего действия.
3. Гидрозамок с электрогидравлическим управлением — где открытие клапана осуществляется соленоидным клапаном.
4. Гидрозамок со встроенным предохранительным клапаном — комбинированное устройство для защиты от превышения давления.
5. Кассетный (встраиваемый) гидрозамок для монтажа в гидроблок — компактное исполнение для стационарных гидростанций.

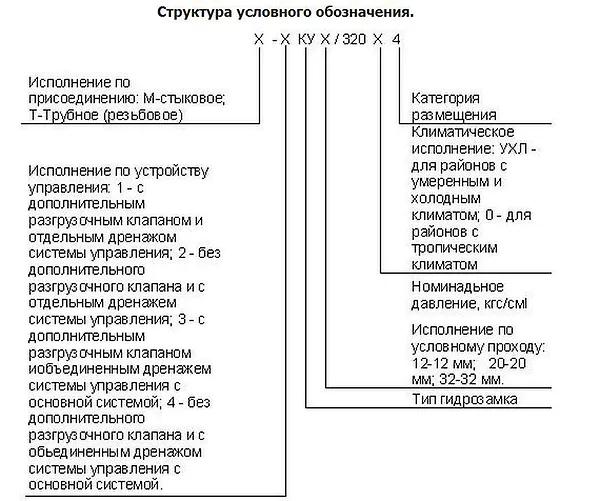

Условное обозначение

Экономические выгоды

Применение гидрозамка одностороннего Т-3КУ 20/320 напрямую влияет на экономику производства. Снижение риска аварийного опускания грузов или рабочих органов минимизирует дорогостоящие простои на ремонт и предотвращает порчу изделий. За счет обеспечения плавного хода разгрузочным клапаном снижаются ударные нагрузки на всю гидросистему, что увеличивает ресурс насосов, трубопроводов и цилиндров. Повышение общей безопасности оборудования снижает страховые риски. В итоге инвестиция в надежный гидрозамок многократно окупается за счет роста общей надежности и производительности линии.

Изображения

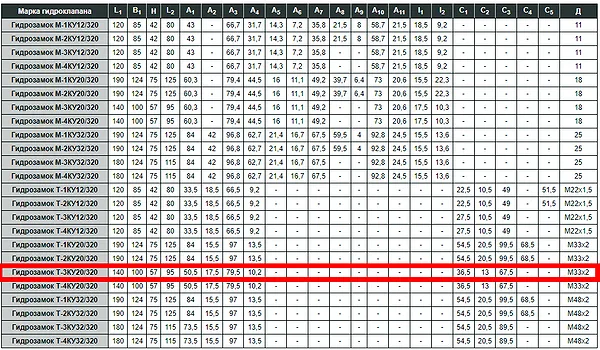

Габаритные и присоединительные размеры

Габаритные размеры гидрозамка одностороннего Т-3КУ 20/320 составляют приблизительно 140 мм в длину, 100 мм в ширину и 57 мм в высоту (монтажная высота). Устройство имеет трубное (резьбовое) присоединение. Точные параметры резьбы (например, трубная коническая резьба) указываются в паспортной документации и на чертежах. Для монтажа необходимо обеспечить свободный доступ к линиям управления (У) и дренажу (Д), а также предусмотреть возможность последующего обслуживания и демонтажа без разбора смежных узлов.

Примеры заказа

Модель гидрозамок односторонний Т-3КУ 20/320 — базовая модель с условным проходом 20 мм, давлением 32 МПа, в комплектной поставке.

Модель гидрозамок односторонний Т-3КУ 20/320 с крепежным комплектом — устройство с полным набором крепежа и прокладок для монтажа.

Модель гидрозамок односторонний Т-3КУ 20/320 с ремкомплектом — поставка включает основной узел и запасной комплект уплотнений для оперативного ремонта.

Адаптация к российским условиям

Конструкция гидрозамка одностороннего Т-3КУ 20/320 изначально учитывает особенности эксплуатации в России и странах СНГ. Устройство предназначено для работы в широком диапазоне температур от сибирских морозов до летней жары. Оно полностью совместимо с наиболее распространенными отечественными гидравлическими маслами марок И-Г-А, И-Г-С, ВМГЗ по ГОСТ. Прочная конструкция корпуса и внутренних компонентов готова к работе в условиях повышенной вибрации и нестабильного качества электроснабжения на удаленных объектах. Это делает его надежным решением для промышленности и ЖКХ РФ.

Работа в экстремальных условиях

Гидрозамок односторонний Т-3КУ 20/320 способен функционировать в тяжелых условиях. При низких температурах до -40°C сохраняет работоспособность при использовании морозостойких масел и специальных уплотнений. Высокие вибрационные нагрузки, характерные для мобильной техники и горного оборудования, не приводят к самопроизвольному открытию клапана благодаря надежной фиксации золотника. Совместимость с различными типами рабочих жидкостей, включая отечественные по ГОСТ, позволяет использовать его на объектах с разным парком техники. Конструкция допускает простую диагностику и замену основных изнашиваемых элементов даже в полевых условиях, что сокращает время простоя оборудования.

Возможность работы на Марсе или Луне

Если бы перед инженерами встала задача выбрать гидрозамок для марсианского манипулятора, гидрозамок односторонний Т-3КУ 20/320 был бы серьезным кандидатом. Его способность работать в вакууме (при условии специальных уплотнений), сохранять герметичность при экстремальных суточных перепадах температур и выдерживать высокое давление делает его теоретически пригодным для внеземного использования. Ключевым требованием стала бы замена рабочей среды на специальную силиконовую жидкость, стабильную в условиях космоса. Но сам принцип надежной гидравлической блокировки, заложенный в это устройство, универсален.

Часто задаваемые вопросы

Какое давление нужно для открытия гидрозамка Т-3КУ 20/320?
Для открытия гидрозамка одностороннего Т-3КУ 20/320 необходимо подать управляющее давление в линию «У». Величина этого давления зависит от давления в заблокированной линии (со стороны цилиндра) и усилия пружины, обычно составляет значительную его часть. Точные данные приведены в технической документации.

Можно ли использовать гидрозамок с водой в качестве рабочей жидкости?
Стандартное исполнение гидрозамка одностороннего Т-3КУ 20/320 рассчитано на масла. Для работы на воде (гидроэмульсиях) требуются специальные исполнения с коррозионностойкими материалами и уплотнениями. Уточняйте возможность поставки такого исполнения у менеджеров.

Как осуществляется доставка гидрозамков по России?
Доставка гидрозамка одностороннего Т-3КУ 20/320 возможна в любой город России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость зависят от выбранного способа транспортировки.

Что входит в гарантию на гидрозамок?
Гарантия 12 месяцев от производителя распространяется на отсутствие заводских дефектов материалов и сборки гидрозамка одностороннего Т-3КУ 20/320 при соблюдении условий эксплуатации, указанных в паспорте. Гарантия не покрывает повреждения, возникшие из-за неправильного монтажа, использования нештатных рабочих жидкостей или попадания загрязнений.

Почему выбирают «Гидромаш»

Выбирая, где купить гидрозамок односторонний Т-3КУ 20/320, обратитесь к прямому поставщику — компании «Гидромаш». Мы предлагаем оригинальное оборудование с полным пакетом документов и гарантией 12 месяцев. Для вашего удобства организована возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши менеджеры оперативно подготовят коммерческое предложение, помогут с подбором аналогов и оформлением заказа. Мы обеспечиваем быструю доставку по всей России и в страны СНГ. Узнать актуальную цену на гидрозамок односторонний Т-3КУ 20/320 и сделать заказ можно по телефону или через форму обратной связи на сайте. Доверяйте надежности Гидромаш.
