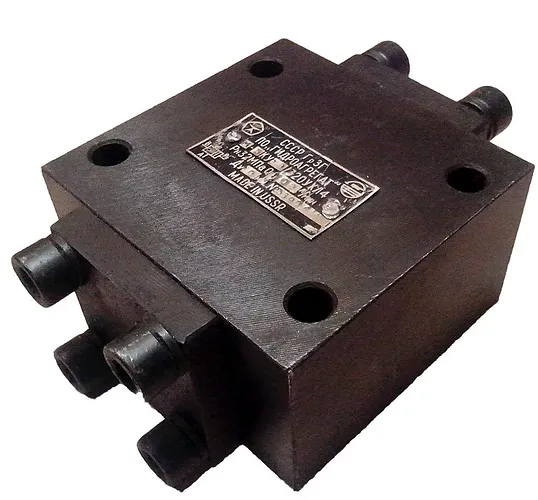

Гидрозамок односторонний М-4КУ 12/320

Гидрозамок односторонний М-4КУ 12/320 (управляемый обратный клапан) — это ключевой элемент безопасности в гидравлических системах высокого давления. Он обеспечивает надёжную фиксацию исполнительных механизмов, предотвращая самопроизвольные сдвиги из-за утечек в распределителе. Устройство предназначено для работы с номинальным давлением 32 МПа и расходом до 40 л/мин, что делает его идеальным решением для стационарного и мобильного оборудования.

Описание и назначение

Гидрозамок односторонний М-4КУ 12/320 — это гидравлический узел, выполняющий функции управляемого обратного клапана. Его основное назначение — обеспечение контролируемой блокировки гидравлической линии ведущей к исполнительному механизму, что исключает его нежелательное перемещение. Применение такого гидрозамка критически важно в системах, где положение штока гидроцилиндра или вала гидромотора должно сохраняться в течение длительного времени под нагрузкой, например, в прессах или подъёмных устройствах.

Отличие данного гидрозамка от стандартных обратных клапанов заключается в наличии управляющего узла. Поток от гидрораспределителя к механизму проходит свободно. Для обратного хода (возврата механизма) клапан открывается только при подаче управляющего гидравлического сигнала. Это обеспечивает не только безопасность, но и точное позиционирование. Модель М-4КУ 12/320 отличается наличием встроенного дренажного канала в управляющем узле, упрощающего монтаж и повышающего надёжность системы.

При выборе гидрозамка одностороннего ключевыми параметрами являются рабочее давление, производительность (номинальный расход) и тип подключения. Данная модель рассчитана на номинальное рабочее давление 32 МПа, максимальное — 35 МПа, и номинальный расход 40 литров в минуту. Присоединительные размеры соответствуют условному проходу 12 мм, а монтажное исполнение — стыковое, что обеспечивает компактную и надёжную установку в разрыв гидролинии.

Вес, габариты, код ТН ВЭД, ГОСТ

Почему его называют «сторожем давления»

Гидрозамок односторонний — это сторожевой пёс для вашего гидроцилиндра. Пока вы не дадите команду «отпустить», он будет держать позицию с упорством, достойным лучшего охранника. Если бы шток цилиндра мог сдвинуться сам, гидрозамок М-4КУ 12/320 сказал бы ему: «Не сегодня».

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего М-4КУ 12/320 основан на управлении открытием и закрытием обратного потока рабочей жидкости. В нейтральном (закрытом) положении запирающий элемент (шарик или конус) под действием пружины и давления со стороны исполнительного механизма плотно прижимается к седлу, блокируя обратный ход жидкости. Это гарантирует жёсткую фиксацию гидроцилиндра или двигателя.

При подаче рабочей жидкости от распределителя к механизму (прямой ход) давление преодолевает усилие пружины и открывает клапан, позволяя потоку свободно проходить. После прекращения подачи клапан немедленно закрывается, запирая жидкость в полости механизма. Для осуществления обратного хода необходимо подать управляющий гидравлический сигнал на специальный поршень или плунжер управляющего узла. Этот сигнал, поступая по отдельному каналу, принудительно открывает главный запирающий элемент, позволяя жидкости вернуться к распределителю.

Давление и расход напрямую влияют на скорость срабатывания и герметичность в закрытом состоянии. Надёжная работа гидрозамка одностороннего М-4КУ 12/320 обеспечивается точной подгонкой сопрягаемых деталей и качеством уплотнений. При эксплуатации важно следить за чистотой рабочей жидкости, так как загрязнения могут привести к подклиниванию запирающего элемента или повреждению его посадочного места, вызывая утечки и потерю фиксации.

Лайфхак инженера по установке

При монтаже гидрозамка одностороннего М-4КУ всегда проверяйте ориентацию стрелки на корпусе (направление прямого потока). Её установка «против потока» — самая частая ошибка, ведущая к мгновенному выходу системы из строя. Также не забывайте о дренажном канале управляющего поршня — его необходимо подключить к сливной линии (баку) во избежание создания замкнутого давления и отказа открытия.

Температурный режим и срок службы

Гидрозамок односторонний М-4КУ 12/320 рассчитан на работу в широком температурном диапазоне от -40°C до +80°C. Применение морозостойких уплотнений позволяет сохранять эластичность и герметичность даже в условиях Крайнего Севера. Однако экстремально низкие температуры увеличивают вязкость масла, что может незначительно замедлить время срабатывания управляющего узла.

Температура и качество рабочей среды являются ключевыми факторами, влияющими на ресурс устройства. Перегрев масла свыше +90°C ускоряет старение уплотнительных материалов, а наличие абразивных частиц приводит к износу запирающего элемента и седла клапана. При соблюдении условий эксплуатации: чистоте рабочей жидкости, отсутствии гидроударов и поддержании давления в номинальном диапазоне — срок службы гидрозамка одностороннего М-4КУ 12/320 составляет не менее 8-10 лет или 10 000 часов наработки.

Область применения

Гидрозамок односторонний М-4КУ 12/320 находит широкое применение в различных отраслях промышленности благодаря своей надёжности и функциональности. В машиностроении и металлообработке его устанавливают на гидроприводах прессов, гибочных станков, координатных столов для точной фиксации позиции. В автомобильной промышленности он используется в стендах для испытаний агрегатов и подъёмных механизмах сборочных линий.

В горнодобывающей промышленности и нефтегазовой отрасли это устройство обеспечивает безопасность работы гидроцилиндров буровых установок, манипуляторов и запорной арматуры. В строительстве и ЖКХ гидрозамок односторонний используется в подвижной технике: экскаваторах, кранах, подъёмниках, домкратах для удержания груза в случае разгерметизации. Он также востребован в химической промышленности и деревообработке на оборудовании с жёсткими требованиями к позиционированию.

Современные технологии

Гидрозамок односторонний М-4КУ 12/320 готов к интеграции в концепцию Industry 4.0. Оснащённый датчиками положения запорного элемента и давления, он может передавать данные о своём состоянии в систему мониторинга через IoT-шлюз. Это позволяет осуществлять предиктивную диагностику: прогнозировать необходимость замены уплотнений по изменению времени срабатывания. Управляющий сигнал может подаваться не только вручную, но и от ПЛК, обеспечивая полную автоматизацию цикла работы промышленного кобота, манипулирующего грузом.

Обслуживание и ремонт

Для продления срока службы гидрозамка одностороннего М-4КУ 12/320 необходимо проводить регулярное обслуживание, основой которого является контроль качества и чистоты рабочей жидкости. Рекомендуется установка фильтров тонкой очистки в напорной линии перед устройством. Также важно проверять момент затяжки присоединительных шпилек или болтов для предотвращения утечек по фланцам.

Основными изнашиваемыми элементами являются уплотнительные кольца (РТИ) — манжеты, кольца круглого сечения, уплотнения штока управляющего поршня. Их износ проявляется в виде внешних утечек масла или падения давления в заблокированной полости. Замена уплотнений проводится при плановом регламентном обслуживании гидросистемы. При более серьёзных повреждениях, таких как износ конического седла клапана или появление задиров на рабочих поверхностях, требуется профессиональный ремонт с использованием ремонтного комплекта.

Ремкомплект или ЗИП

Для восстановления работоспособности гидрозамка одностороннего М-4КУ 12/320 предусмотрен оригинальный ремонтный комплект (ЗИП). В его стандартный состав входят быстроизнашиваемые детали: комплект уплотнительных колец и манжет из маслостойкой резины для корпуса и управляющего поршня, возвратная пружина главного клапана, уплотнительные прокладки под присоединительные поверхности. Также в состав ЗИП может входить шарик или конус запирающего элемента, если его посадочное место требует восстановления. Заказать оригинальный ремонтный комплект можно при оформлении заказа на устройство.

Аналоги устройства

Для решения задач фиксации в гидросистемах могут применяться различные аналогичные по функционалу устройства. К ним относятся односторонние гидрозамки других типоразмеров, например, с условным проходом 20 мм (на расход до 100 л/мин) или 32 мм (на расход до 250 л/мин) из той же серии М-КУ. Также существуют аналоги с другим типом управления: электрогидравлические, где открытие осуществляется соленоидом.

Можно рассмотреть исполнения с фланцевым присоединением (серия Ф-КУ) для систем с высоким расходом. В некоторых случаях функцию фиксации могут выполнять цилиндры со встроенными гидрозамками или распределители с функцией «замка». Альтернативой может служить установка двух обычных обратных клапанов в сочетании с логикой управления распределителем, но это менее надёжное и более громоздкое решение по сравнению с компактным гидрозамком односторонним М-4КУ 12/320.

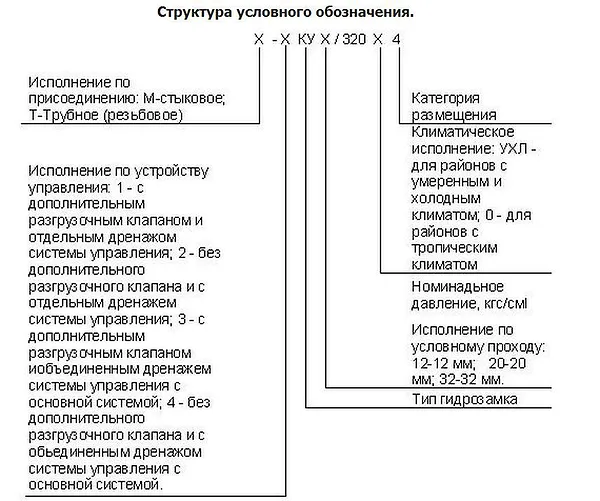

Условное обозначение

Экономические выгоды

Использование надёжного гидрозамка одностороннего М-4КУ 12/320 приносит ощутимые экономические выгоды. Он предотвращает простои дорогостоящего оборудования из-за спонтанного движения механизмов, что снижает риск брака и повышает безопасность персонала. Жёсткая фиксация под нагрузкой исключает необходимость постоянно держать систему под давлением, позволяя экономить электроэнергию. Высокий ресурс устройства сокращает затраты на частые замены и ремонт, улучшая общую окупаемость (ROI) гидропривода.

Изображения

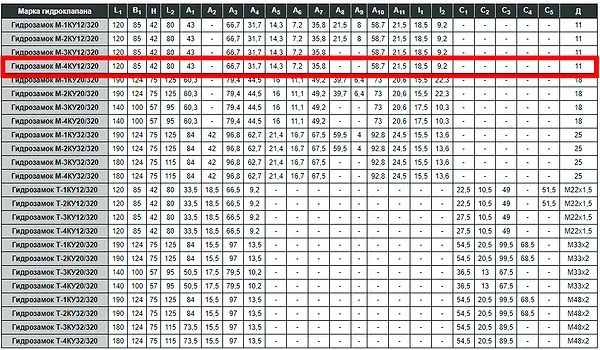

Габаритные и присоединительные размеры

Гидрозамок односторонний М-4КУ 12/320 имеет компактные габариты: 120 мм в длину, 85 мм в ширину и 42 мм в высоту. Такие размеры позволяют легко интегрировать его в существующие гидравлические схемы даже в условиях ограниченного монтажного пространства, характерного для мобильной техники и станочного оборудования.

Присоединение осуществляется через стыковые плоскости с отверстиями под шпильки или болты. Основные проходы (рабочий и управляющий) уплотняются резиновыми кольцами круглого сечения (торцевое уплотнение), что обеспечивает высокую герметичность и простоту монтажа/демонтажа. При установке важно обеспечить чистоту и отсутствие повреждений на присоединительных поверхностях и в канавках под уплотнительные кольца.

Примеры заказа

Модель гидрозамок односторонний М-4КУ 12/320 — базовая модель со стыковым присоединением, дренажным каналом, на давление 32 МПа и расход 40 л/мин.

Модель гидрозамок односторонний М-4КУ 20/320 — аналог с увеличенным условным проходом 20 мм для систем с расходом до 100 л/мин (габариты 140х100х57 мм).

Модель гидрозамок односторонний М-1КУ 12/320 — исполнение без дренажного канала в управляющем узле (требует отдельного дренажного подключения).

Адаптация к российским условиям

Гидрозамок односторонний М-4КУ 12/320 спроектирован с учётом специфики эксплуатации в России и странах СНГ. Он работает в широком температурном диапазоне, характерном для наших климатических зон. Уплотнения совместимы с отечественными индустриальными маслами марки И-ГП, И-40А и т.д., соответствующими ГОСТ. Конструкция устойчива к возможным нестабильностям в чистоте рабочей жидкости, характерным для условий эксплуатации в ЖКХ, горнодобывающей и строительной отраслях.

Работа в экстремальных условиях

Гидрозамок односторонний М-4КУ 12/320 способен работать в экстремальных условиях. Его применение возможно на объектах, где температура окружающей среды опускается до -40°C и ниже, благодаря специальным морозостойким уплотнениям. Устройство сохраняет работоспособность при использовании рабочих жидкостей по ГОСТ, которые могут отличаться по характеристикам от западных аналогов.

Прочная стальная конструкция корпуса и внутренних деталей позволяет выдерживать вибрационные нагрузки. При необходимости, ремонт и замена уплотнений могут быть произведены в полевых условиях силами обученных специалистов с использованием стандартного набора инструментов и ремкомплекта, что минимизирует время простоя критически важного оборудования.

Возможность работы на Марсе или Луне

Теоретически, если бы потребовалось создать гидравлическую систему для марсохода или лунного модуля, гидрозамок односторонний М-4КУ 12/320 с его герметичностью и способностью работать в вакууме (при должной модификации уплотнений) стал бы отличным кандидатом. Его принцип работы, не зависящий от гравитации, а лишь от давления и управляющего сигнала, идеально подошёл бы для условий низкого атмосферного давления. Запас прочности в 35 МПа оставляет широкий «запас на непредвиденные обстоятельства» даже за пределами Земли.

Часто задаваемые вопросы

Какое давление выдерживает гидрозамок односторонний М-4КУ 12/320?
Номинальное рабочее давление этого гидравлического замка составляет 32 МПа, а максимальное — 35 МПа. Устройство рассчитано на длительную работу при указанном давлении.

Как правильно установить гидрозамок односторонний?
Следите за направлением стрелки на корпусе — она должна совпадать с направлением потока к исполнительному механизму. Обязательно подключите дренаж управляющего поршня (на модели М-4КУ) к линии слива (баку). Затяжку крепёжных элементов производите с рекомендуемым моментом.

Возможна ли работа с другими жидкостями, кроме масла?
Нет, данный гидрозамок односторонний рассчитан на работу с минеральными или синтетическими гидравлическими маслами по ГОСТ. Работа на воде, эмульсиях или агрессивных средах приведёт к коррозии и повреждению уплотнений.

Как осуществляется доставка гидрозамков?
Мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Почему выбирают «Гидромаш»

Выбирая гидрозамок односторонний М-4КУ 12/320 от производителя Гидромаш, вы получаете оригинальное, качественное оборудование с гарантией 12 месяцев. Мы предлагаем возможность купить гидравлический замок по конкурентной цене с быстрой отгрузкой. Наши склады готовы оперативно обработать ваш заказ: отгрузка возможна со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Организуем быструю и надёжную доставку в любой регион России и страны СНГ. Чтобы заказать гидрозамок односторонний или получить консультацию, свяжитесь с нашими менеджерами.
