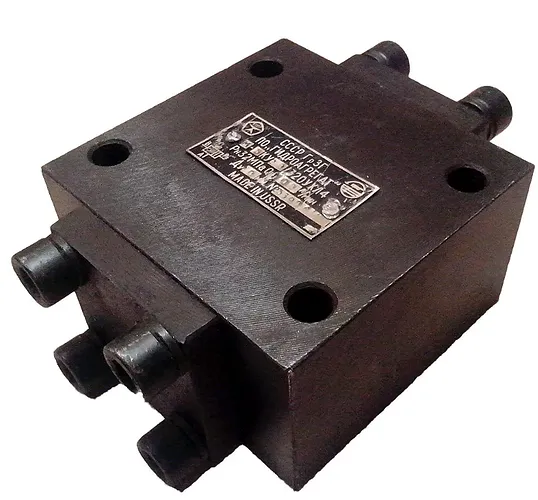

Гидрозамок односторонний М-3КУ 12/320

Гидрозамок односторонний М-3КУ 12/320 – это управляемый обратный клапан для гидравлических систем высокого давления. Основное назначение устройства – блокировка обратного потока рабочей жидкости и предотвращение самопроизвольного движения исполнительных механизмов, что обеспечивает безопасность и точность работы. Конструкция с номинальным давлением 32 МПа и расходом 40 л/мин делает его надёжным решением для стационарного и мобильного оборудования.

Описание и назначение

Гидрозамок односторонний М-3КУ 12/320, по сути, представляет собой управляемый обратный клапан. Это не просто запорная арматура, а активный элемент безопасности гидравлического контура. Его ключевая задача – жёстко фиксировать положение гидравлического цилиндра или гидромотора в любом промежуточном положении, исключая несанкционированные сдвиги под действием внешней нагрузки или вследствие утечек в золотниковом распределителе.

Установка гидрозамка одностороннего М-3КУ 12/320 рекомендуется в системах, где исполнительный механизм находится под постоянной нагрузкой (например, поднятый груз, зажатая деталь, наклонённая платформа). Без такого устройства микроутечки в распределителе неизбежно приведут к «сползанию» или смещению, что чревато авариями и потерей точности.

Принципиальное отличие гидрозамка одностороннего М-3КУ 12/320 от простого обратного клапана – наличие управляющей поршневой группы. Прямой поток от насоса к цилиндру проходит свободно. Обратный поток из цилиндра на слив перекрыт наглухо до тех пор, пока на управляющий поршень не поступит сигнальное давление с линии нагнетания. Только после этого основной запорный элемент откроется, и цилиндр сможет вернуться. Дополнительный разгрузочный клапан в модели М-3КУ обеспечивает более плавный и контролируемый сброс давления при возврате.

Выбирая гидравлический замок, важно учитывать рабочие параметры системы. Гидрозамок односторонний М-3КУ 12/320 рассчитан на номинальное рабочее давление 32 МПа (максимальное – 35 МПа) и максимальный расход рабочей жидкости 40 литров в минуту. Присоединительный размер – условный проход 12 мм с плоскими стыковочными поверхностями под уплотнительное кольцо. Для корректной и долговечной работы необходимо использовать чистые гидравлические масла, соответствующие требованиям производителя.

Вес, габариты, код ТН ВЭД, ГОСТ

Как дверной доводчик, только для тонн железа

Представьте мощный дверной доводчик, который не просто плавно закрывает дверь, а может жёстко зафиксировать её в открытом состоянии на неограниченное время, даже если на неё дует ураганный ветер. А чтобы закрыть, нужно нажать на специальную кнопку. Гидрозамок односторонний М-3КУ 12/320 – это такой «доводчик-стопор» для гидроцилиндров, удерживающий многотонные грузы и механизмы.

Технические характеристики

Принцип работы

Принцип действия гидрозамка одностороннего М-3КУ 12/320 основан на балансе сил на запорном элементе (шарике или конусе). В исходном состоянии пружина прижимает запорный элемент к седлу, перекрывая обратный поток из полости исполнительного механизма (цилиндра) на слив. При подаче потока от насоса (рабочее давление) жидкость преодолевает усилие пружины, отжимает запорный элемент и свободно поступает в цилиндр, совершая рабочий ход.

Когда движение нужно остановить, распределитель переводится в нейтральную позицию. Давление в линии нагнетания падает, и запорный элемент под действием пружины и давления со стороны цилиндра (нагрузки) мгновенно садится на седло, создавая герметичное запирание. Цилиндр остаётся заблокированным.

Для осуществления обратного хода (возврата цилиндра) необходимо подать управляющий сигнал. На управляющий поршень гидрозамка одностороннего М-3КУ 12/320 подаётся давление от насоса через специальный канал в распределителе. Поршень, преодолевая усилие своей пружины, механически смещает главный запорный элемент с седла, открывая путь жидкости из цилиндра на слив. Только после этого цилиндр может двигаться в обратном направлении. Наличие разгрузочного клапана в конструкции позволяет сбросить высокое давление в заблокированной полости перед открытием основного затвора, делая процесс возврата плавным и безударным.

Не пренебрегайте фильтрацией

Одна из самых частых причин выхода из строя гидравлических замков – загрязнение рабочей жидкости. Мельчайшая металлическая стружка или абразивная пыль, попав между шариком и седлом гидрозамка одностороннего М-3КУ 12/320, нарушает герметичность, и цилиндр начинает «сползать». Всегда устанавливайте фильтр тонкой очистки в напорной линии и своевременно обслуживайте его. Сэкономив на фильтре, вы заплатите за ремонт или замену самого замка и потеряете в безопасности.

Температурный режим и срок службы

Нормальная эксплуатация гидрозамка одностороннего М-3КУ 12/320 предусмотрена в диапазоне температур рабочей жидкости от -20°C до +80°C. Кратковременно допустима работа при -40°C с использованием соответствующих морозостойких масел и уплотнений, однако при низких температурах вязкость масла возрастает, что может привести к увеличению времени срабатывания управляющего поршня.

Температура напрямую влияет на ресурс уплотнительных элементов. Перегрев масла (свыше +80°C) ускоряет старение резиновых манжет и колец, приводит к их растрескиванию и потере герметичности. Холодный пуск с густым маслом создаёт повышенные нагрузки на пружины и поршни. Срок службы устройства при соблюдении условий эксплуатации, использования чистого масла и отсутствии гидроударов может составлять несколько лет или сотни тысяч циклов. Критическими элементами являются уплотнения и пружины, подлежащие периодической проверке и замене.

Область применения

Гидрозамок односторонний М-3КУ 12/320 находит широкое применение в отраслях, где требуется безопасная фиксация узлов под нагрузкой. В машиностроении и металлообработке его устанавливают на гидроприводы зажимных патронов, фиксаторов, подъёмных столов прессов и ножниц. В автомобильной промышленности – на стендах для испытаний агрегатов, в системах опрокидывания кузовов. Горнодобывающая и нефтегазовая отрасль используют эти клапаны в механизмах буровых установок, манипуляторах и аварийных стопорных системах.

В строительстве и ЖКХ гидрозамок односторонний М-3КУ 12/320 востребован в гидроприводах подъёмных кранов, выдвижных опор, отвалов коммунальной техники. В деревообработке и текстильной промышленности он обеспечивает точную фиксацию прижимных или режущих органов станков. Химическая промышленность применяет его в дозирующих и запирающих системах, где важна герметичность и безопасность.

Современные технологии

Интеграция гидрозамка одностороннего М-3КУ 12/320 в концепцию Industry 4.0 открывает новые возможности. Датчики давления, встроенные в полости замка, могут передавать данные в ПЛК или облачную систему для мониторинга состояния гидросистемы в реальном времени. Система может предупреждать о падении давления запирания (сигнал об износе уплотнений) или аномалиях в цикле работы. При работе с коботами (коллаборативными роботами) наличие такого гидравлического замка с дистанционным управлением через IoT-модуль обеспечивает дополнительный уровень безопасности, мгновенно блокируя движение манипулятора при возникновении нештатной ситуации или потере сигнала управления.

Обслуживание и ремонт

Обслуживание гидрозамка одностороннего М-3КУ 12/320 сводится к визуальному контролю на предмет внешних подтеканий и периодической диагностике его основной функции – способности удерживать давление. Простейшая проверка: нагрузить цилиндр, перевести распределитель в нейтраль и замерить скорость «сползания». Повышенная скорость указывает на износ седла или уплотнений управляющего поршня.

Для продления срока службы критически важно поддерживать чистоту рабочей жидкости, используя фильтры тонкой очистки (не ниже 10 мкм). Также необходимо избегать частых циклов с гидроударами и работы в режиме, когда управляющее давление подаётся постоянно (это ускоряет износ поршневой группы управления).

Ремкомплект или ЗИП

Для проведения регламентного ремонта рекомендуются ремкомплекты, содержащие все быстроизнашиваемые детали. В стандартный ремонтный набор для гидрозамка одностороннего М-3КУ 12/320 обычно входят: комплект резинотехнических изделий (РТИ) – уплотнительные кольца круглого сечения (торцевые уплотнения), манжеты поршней, защитные кольца; возвратные пружины (главного клапана и управляющего поршня); иногда – притирочный шарик или конус. Мы рекомендуем заказывать оригинальные ЗИП, чтобы гарантировать точное соответствие геометрии и материалов, обеспечивающее герметичность после сборки.

Аналоги устройства

1. Гидрозамок М-2КУ 12/320 – аналог без встроенного разгрузочного клапана, более простая конструкция.
2. Гидравлический замок с электрогидравлическим управлением ЭГ-3КУ 12/320 – модель с соленоидным клапаном для дистанционного электрического управления.
3. Гидрозамок Ф1КУ 12/320 – фланцевое исполнение для трубопроводных систем.
4. Быстросъёмный замок БС-КУ 12/320 – вариант с быстроразъёмными соединениями для мобильной техники.
5. Двусторонний гидрозамок 2М-3КУ 12/320 – модель для блокировки обеих полостей гидроцилиндра.

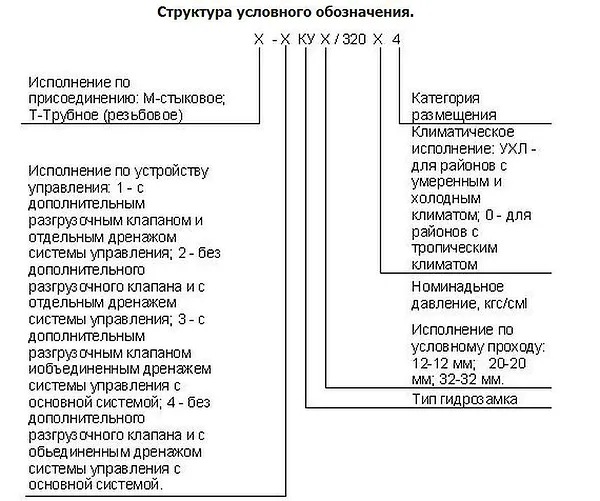

Условное обозначение

Экономические выгоды

Установка гидрозамка одностороннего М-3КУ 12/320 – это инвестиция в безопасность и экономию. Он полностью исключает простои оборудования из-за «сползания» рабочих органов, предотвращая брак и необходимость повторных операций. Экономия энергии достигается за счёт того, что насос можно отключать, а нагрузка будет надёжно удерживаться механически. Повышенный ресурс гидрораспределителей (отсутствие постоянной компенсации утечек) и снижение риска аварий ведут к уменьшению затрат на ремонт и техобслуживание. ROI от внедрения таких устройств в ответственные системы измеряется месяцами.

Изображения

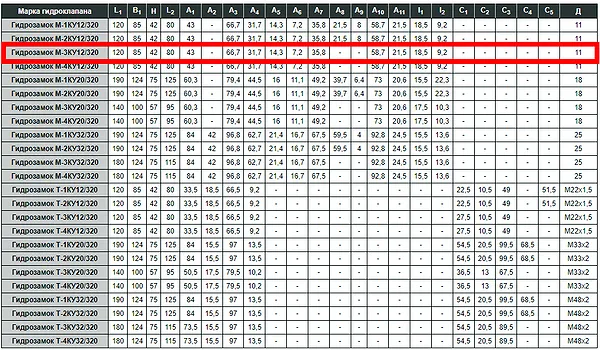

Габаритные и присоединительные размеры

Габариты гидрозамка одностороннего М-3КУ 12/320 составляют 120 мм в длину, 85 мм в ширину и 42 мм в высоту. Монтажное исполнение – стыковое (плоскость под уплотнительное кольцо). Устройство имеет три основных отверстия: входное (от насоса/распределителя), выходное (к цилиндру) и управляющее (для подачи сигнального давления). Все присоединительные отверстия имеют резьбу М18х1.5 по стандарту для уплотнения конусной пробкой или резиновым кольцом. Компактные размеры позволяют встроить гидрозамок односторонний М-3КУ 12/320 непосредственно в плиту (спинку) гидрораспределителя или установить его в разрыв трубопровода в условиях ограниченного пространства с помощью адаптивных планшайб.

Примеры заказа

Модель Гидрозамок односторонний М-3КУ 12/320 – базовая комплектация с заводской консервацией.

Модель Гидрозамок односторонний М-3КУ 12/320-С – комплект с дополнительным набором уплотнений и крепежом.

Модель Гидрозамок односторонний М-3КУ 12/320-ХЛ – исполнение для работы в умеренно-холодном климате (расширенный температурный диапазон).

Адаптация к российским условиям

Гидрозамок односторонний М-3КУ 12/320 изначально разрабатывался с учётом требований отечественной промышленности. Он полностью совместим с распространёнными в РФ и СНГ гидравлическими маслами по ГОСТ (И-Г-А, ВМГЗ, АУП). Конструкция резинотехнических изделий рассчитана на работу в широком температурном диапазоне, характерном для континентального климата. Простота конструкции и ремонтопригодность позволяют обслуживать устройство силами штатных механиков на промышленных предприятиях и в сервисных центрах ЖКХ. Производство осуществляется по современным стандартам, обеспечивающим стабильное качество.

Работа в экстремальных условиях

Гидрозамок односторонний М-3КУ 12/320 способен работать в осложнённых условиях. При использовании специальных морозостойких масел (МГЕ-46В и аналоги) и уплотнений он может эксплуатироваться при температурах до -40°C. Устройство сохраняет работоспособность при нестабильном качестве рабочей среды, характерном для некоторых отечественных объектов, хотя для максимального ресурса чистота масла по-прежнему критична. Конструктивная прочность позволяет выдерживать вибрационные нагрузки, типичные для мобильной и строительной техники. Диагностику состояния (проверку на удержание давления) и замену уплотнений можно провести в полевых условиях с использованием стандартного набора инструментов.

Возможность работы на Марсе или Луне

Если абстрагироваться от отсутствия гидравлического масла и атмосферы, гидрозамок односторонний М-3КУ 12/320 теоретически мог бы выполнять свою функцию в лунном или марсианском модуле. Его герметичность, обеспечиваемая металл-по-металлу и уплотнениями, выдержала бы глубокий вакуум. Специальное термостатирование или использование синтетической жидкости с кремнийорганической основой позволило бы работать в экстремальном марсианском холоде (до -120°C) или лунной жаре (+120°C). Надёжность и абсолютно механический принцип действия (без электроники) – ключевые преимущества для космических миссий, где отказоустойчивость важнее всего. Впрочем, на Земле эти же качества делают его незаменимым в самых суровых промышленных условиях.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Решение купить гидрозамок односторонний М-3КУ 12/320 у официального поставщика – это гарантия получения оригинального, качественного оборудования, соответствующего заявленным характеристикам. Мы предоставляем гарантию 12 месяцев на все изделия. Удобство заказа и оперативность поставки обеспечиваются нашей развитой логистикой: возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани позволяет минимизировать сроки получения оборудования. Мы организуем быструю и надёжную доставку по всей территории России и в страны СНГ. Приобретая гидрозамок односторонний М-3КУ 12/320, вы инвестируете в безопасность и надёжность своих гидравлических систем с уверенностью в качестве от проверенного бренда Гидромаш.
