| Диаметр, Ду | 32 |
| Расход | 25 |
| Давление, Мпа | 32 |
| Вес, кг | 8,4 |

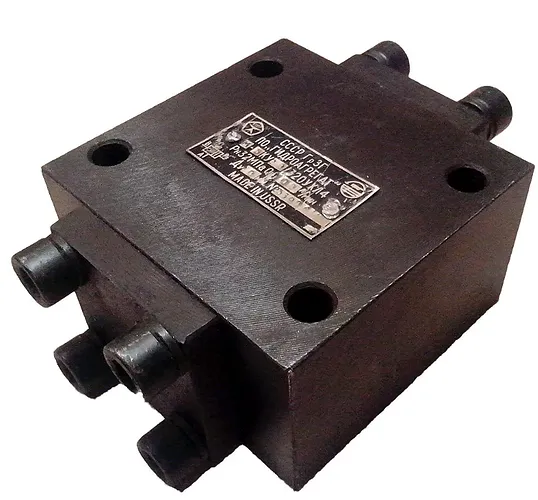

Односторонний гидрозамок М-3КУ 32/320 — это управляемый обратный клапан высокого давления, предназначенный для блокировки обратного потока рабочей жидкости в гидросистеме. Ключевая задача устройства — обеспечить безопасную и стабильную фиксацию исполнительных механизмов под нагрузкой при номинальном давлении до 32 МПа.
Гидрозамок односторонний М-3КУ 32/320, также известный как управляемый обратный клапан, является специализированным гидравлическим элементом для ответственных узлов. Установка такого гидрозамка в контур между гидрораспределителем и гидроцилиндром или гидромотором предотвращает неконтролируемое смещение исполнительного механизма, которое часто возникает из-за внутренних утечек в золотниковых распределителях. Это критически важно для обеспечения безопасности и точности позиционирования в подъёмных, прессовых и технологических установках.
От простых обратных клапанов модель гидрозамка М-3КУ 32/320 отличается наличием системы внешнего управления. В штатном режиме он пропускает поток в одном направлении и жёстко блокирует обратный ход. Открытие для обратного потока происходит только при подаче управляющего давления на специальный пилотный узел. Данная конструктивная особенность делает односторонний гидрозамок М-3КУ незаменимым в гидроприводах, где требуется удерживать нагрузку в фиксированном положении продолжительное время.
Исполнение М-3КУ 32/320 дополнительно оснащено встроенным разгрузочным клапаном, который обеспечивает плавный и контролируемый сброс давления при возврате исполнительного механизма, повышая плавность хода и общую надёжность системы. Модель рассчитана на номинальный расход до 250 литров в минуту и рабочее давление 32 МПа, что позволяет использовать её в мощных промышленных гидросистемах стационарного и мобильного оборудования.
Когда механизм должен зависнуть в воздухе с многотонной плитой и терпеливо ждать команды на спуск — на сцену выходит односторонний гидрозамок. Он не просто закрывается, а запирается на «гидравлический замок», превращая узел в самую надёжную точку системы. Это страж, который никогда не заснёт на посту.
| Параметр | Значение для М-3КУ 32/320 |
|---|---|
| Условный проход (Ду) | 32 мм |
| Номинальное рабочее давление (Pном) | 32 МПа (320 кгс/см²) |
| Максимальное рабочее давление (Pмакс) | 35 МПа |
| Номинальный расход / производительность (Qном) | 250 л/мин |
| Тип рабочей среды | Индустриальные масла (И-Г, И-А и др.) по ГОСТ 17479.3-85 |
| Диапазон рабочих температур среды | от -20°C до +80°C |
| Тип подключения | Стыковое (по плоскостям), крепёжные отверстия в корпусе |
| Масса (примерная) | 8.4 кг |
| Материал корпуса | Конструкционная сталь |
| Материалы уплотнений | Маслобензостойкая резина, полиуретан |
| Дренаж управляющего узла | Объединён с основной линией |
Основу работы гидрозамка М-3КУ 32/320 составляет тандем из основного запорного элемента (шарикового или тарельчатого клапана) и пилотного управляющего узла. При подаче потока от насоса рабочая жидкость преодолевает усилие слабой пружины, отжимает основной клапан и свободно проходит к исполнительному механизму. При прекращении подачи давление в напорной линии падает, и основной клапан под действием разницы давлений и пружины плотно садится в седло, герметично блокируя обратный путь жидкости из полости гидроцилиндра.
Для обеспечения обратного хода (возврата цилиндра) необходимо подать управляющее давление на полость пилотного узла. Под его воздействием шток пилота открывает основной клапан, сбрасывая давление с его тыльной стороны. Это позволяет обратному потоку из полости цилиндра преодолеть усилие слабой пружины и открыть клапан. Встроенный разгрузочный клапан в конструкции М-3КУ дозированно сбрасывает давление в линии управления при открытии, обеспечивая плавность процесса.
Надёжность блокировки напрямую зависит от герметичности основного запорного элемента. Именно поэтому при подборе гидрозамка М-3КУ 32/320 критически важно учитывать чистоту рабочей жидкости, наличие фильтрации и соответствие характеристик среды.
Типичная ошибка монтажа — нанесение чрезмерного количества герметика на стыковочные плоскости гидрозамка. Излишки состава могут попасть внутрь каналов, вызвать засорение и заклинивание чувствительного запорного элемента. Для уплотнения используйте только рекомендуемые прокладки соответствующей толщины и материала, соблюдая момент затяжки крепежа.
Гидрозамок М-3КУ 32/320 рассчитан на работу в диапазоне температур рабочей среды от -20°C до +80°C. Кратковременные пики за этими пределами допустимы, но эксплуатация при постоянных экстремальных температурах сокращает ресурс уплотнений и может изменить вязкостные характеристики масла, что отразится на скорости срабатывания и герметичности клапана.
Качество рабочей среды — решающий фактор для долговечности. Применение масел, соответствующих ГОСТ, и поддержание требуемого уровня чистоты (например, по ISO 4406) позволяют достичь расчётного ресурса. Типовой срок службы гидрозамка М-3КУ 32/320 при правильной эксплуатации, своевременной замене фильтров и отсутствии гидроударов составляет 8-12 лет или порядка 50 000 рабочих циклов. Ресурс можно продлить, используя ремкомплекты для замены изнашиваемых компонентов.
Гидрозамок односторонний М-3КУ 32/320 широко используется в различных отраслях промышленности, где требуется надёжная фиксация под нагрузкой. В машиностроении и автомобильной промышленности он применяется в составе прессов, ковочных установок и испытательных стендов для удержания подвижных узлов. В горнодобывающей промышленности и металлообработке — в гидроприводах манипуляторов, шахтных крепей и ножниц, предотвращая самопроизвольное опускание.
В нефтегазовой отрасли такие гидрозамки обеспечивают безопасность запорной арматуры и противовыбросового оборудования. В строительстве и грузоподъёмной технике (автокраны, манипуляторы) М-3КУ 32/320 отвечает за стабилизацию стрелы или платформы. В деревообработке (прессы для склейки) и текстильной промышленности (фиксация валов) он гарантирует точность позиционирования. В системах ЖКХ может встречаться в гидравлических испытательных стендах и аварийных затворах.
Интеграция в цифровую экосистему: Гидрозамок М-3КУ 32/320, как элемент исполнительного механизма, может быть интегрирован в контуры под управлением ПЛК (программируемых логических контроллеров). Подача сигнала на пилотный узел легко автоматизируется. В рамках концепций Industry 4.0 и IoT возможен мониторинг состояния клапана (факта срабатывания, косвенно — давления) с помощью датчиков. Это позволяет реализовать предиктивную диагностику: анализ временных задержек при открытии может сигнализировать о начинающемся износе или загрязнении, предотвращая внезапный отказ. Работа в паре с коботами (коллаборативными роботами) требует именно таких надёжных и управляемых элементов для обеспечения безопасного взаимодействия с человеком.
Для продления срока службы гидрозамка М-3КУ 32/320 необходимо соблюдать регламент обслуживания: регулярный контроль чистоты рабочей жидкости, проверка фильтров, визуальный осмотр на предмет внешних подтёков. Основными изнашиваемыми элементами являются уплотнительные кольца и манжеты, а также рабочие поверхности основного и разгрузочного клапанов. При снижении скорости срабатывания или появлении утечек рекомендуется провести диагностику и заменить изношенные детали.
Обслуживание и ремонт должны проводиться квалифицированным персоналом в чистых условиях. Перед разборкой гидроагрегат необходимо полностью обесточить (сбросить давление во всех полостях) и промыть внешние поверхности.
Для быстрого восстановления работоспособности гидрозамка М-3КУ 32/320 рекомендуется иметь ремонтный комплект (ЗИП). В его состав обычно входят основные быстроизнашиваемые детали: комплект уплотнений (манжеты, кольца круглого сечения для поршней и штоков), уплотнительные прокладки корпусных разъёмов, пружина основного клапана, а иногда шарик или тарелка клапана. Оригинальные ремкомплекты от Гидромаш гарантируют точное соответствие геометрии и материалов, что обеспечивает восстановление заводских характеристик герметичности и ресурса.
По функциональности и характеристикам аналогами гидрозамка М-3КУ 32/320 могут служить следующие типы гидроаппаратов:

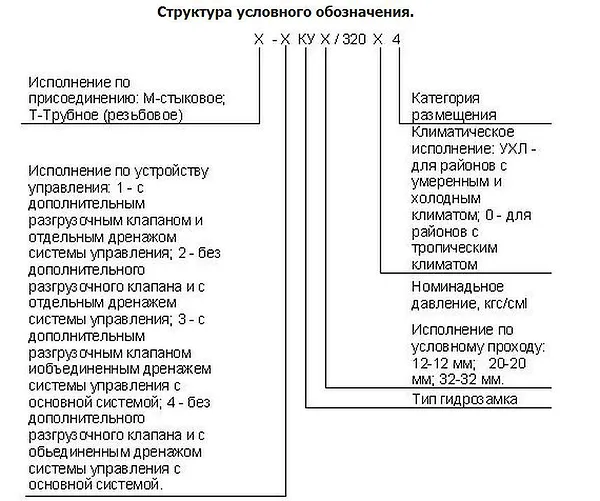

| Позиция в маркировке М-3КУ 32/320 | Расшифровка |
|---|---|
| М | Тип конструкции / монтажное исполнение (стыковое) |
| 3 | Вариант конструктивного исполнения (наличие разгрузочного клапана, дренаж) |
| КУ | Клапан Управляемый (основной тип аппарата) |
| 32 | Условный проход, Ду (мм) |
| 320 | Номинальное рабочее давление (в кгс/см², т.е. 32 МПа) |
Инвестиция в качественный гидрозамок односторонний М-3КУ 32/320 быстро окупается. Он предотвращает простои из-за «сползания» инструмента или груза, что критично в автоматизированных линиях. Удержание нагрузки без затрат энергии насосом ведёт к прямой экономии электроэнергии. Увеличение ресурса гидроцилиндров и распределителей за счёт снятия с них несвойственной нагрузки по запиранию повышает общую надёжность линии. Снижение риска аварий и простоев значительно улучшает общий показатель ROI (окупаемости инвестиций) гидросистемы.

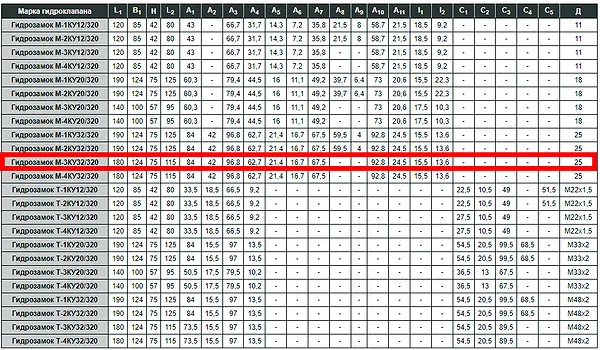

Гидрозамок М-3КУ 32/320 имеет габариты 180 мм в длину, 124 мм в ширину и 75 мм в высоту. Монтаж осуществляется методом стыковки управляющей и основной частей между гидрораспределителем и следующим элементом (дросселем, цилиндром). Фиксация производится длинными шпильками или штангами, проходящими сквозь корпус устройства, что обеспечивает компактность узла и высокую жёсткость. Отверстия под крепёж расположены на фланцевых утолщениях корпуса.
Присоединительные размеры (расстояния между осями крепёжных отверстий, диаметры отверстий) стандартизированы для данного типоразмера и соответствуют размерам ответных фланцев распределителей. Это упрощает проектирование и замену оборудования.
Гидрозамок односторонний М-3КУ 32/320 — полное обозначение для заказа базового исполнения.
Гидрозамок односторонний М-3КУ 32/320-01 — клиентское обозначение с дополнительным кодом 01 (например, для вариации с другим цветом или без маркировки).
Гидрозамок односторонний М-3КУ 32/320 с ремкомплектом — заказ аппарата в комплекте с запасным набором уплотнений.
Конструкция гидрозамка М-3КУ 32/320 адаптирована для эксплуатации в России и странах СНГ. Устройство рассчитано на работу с широко распространёнными отечественными индустриальными маслами (ИГП, И-ГА и др.), соответствующими ГОСТ. Климатическое исполнение допускает работу при отрицательных температурах в неотапливаемых цехах и на мобильной технике. Его надёжность и ремонтопригодность проверены на объектах энергетики, металлургии, жилищно-коммунального хозяйства РФ.
Односторонний гидрозамок М-3КУ 32/320 обладает запасом прочности, позволяющим кратковременно работать в условиях, близких к экстремальным. При использовании специальных морозостойких уплотнений и масел возможна эксплуатация при температурах до -40°C с учётом снижения динамических характеристик. Совместимость с широким спектром рабочих сред по ГОСТ, включая некоторые водно-гликолевые смеси (при согласовании), расширяет область применения.
Конструкция узла позволяет проводить элементарную диагностику (проверку утечек, скорости срабатывания) и замену уплотнений ремкомплекта в полевых условиях, что минимизирует время простоя удалённых объектов.
Гипотетически, для работы на Марсе (среднее давление 0,6 кПа против атмосферы Земли) или Луне (почти вакуум) гидрозамку М-3КУ 32/320 потребовался бы полностью герметичный корпус для сохранения рабочей жидкости и защита от космической радиации, влияющей на материал уплотнений. Критическим стал бы температурный режим: на полюсах Луны -150°C, на экваторе Марса до +20°C. Однако его базовый принцип — удержание давления за счёт точно подогнанной пары «клапан-седло» — остался бы неизменным. Наш «земной» запас прочности в 35 МПа выглядел бы более чем достаточным для марсианских задач.
Какой срок доставки гидрозамка М-3КУ 32/320 в мой город?
Мы организуем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Для крупных городов РФ возможна быстрая отгрузка со складов: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Конкретные сроки и стоимость доставки уточняйте у менеджера после оформления заказа.
В чём ключевое отличие одностороннего гидрозамка от обычного обратного клапана?
Обычный обратный клапан открывается прямым потоком и автоматически закрывается обратным. Односторонний гидрозамок (управляемый обратный клапан) также закрывается при прекращении прямого потока, но открыть его для обратного потока можно только принудительно, подав внешний управляющий гидросигнал. Это позволяет надёжно удерживать механизм под нагрузкой.
Что означает цифра «3» в обозначении М-3КУ?
Цифра указывает на конкретное конструктивное исполнение данного гидрозамка. В случае М-3КУ 32/320 это, как правило, наличие встроенного разгрузочного клапана для плавного сброса давления и специфическая схема дренажа управляющей магистрали.
Какая гарантия предоставляется на гидрозамок?
Оригинальное оборудование Гидромаш поставляется с гарантией от производителя сроком 12 месяцев со дня отгрузки. Гарантия распространяется на дефекты материалов и изготовления при условии соблюдения правил эксплуатации, указанных в документации.
Выбирая гидрозамок односторонний М-3КУ 32/320 от Гидромаш, вы приобретаете проверенное временем промышленное гидрооборудование с полным пакетом документов и гарантией 12 месяцев. Мы предлагаем выгодную цену и возможность купить как единичный экземпляр, так и крупную партию. Для вашего удобства организована быстрая отгрузка со складов в ключевых городах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические партнёры обеспечивают оперативную доставку заказа по всей территории России и в страны СНГ. Чтобы заказать гидрозамок М-3КУ 32/320, уточнить актуальную цену и наличие, обратитесь к нашим менеджерам.
