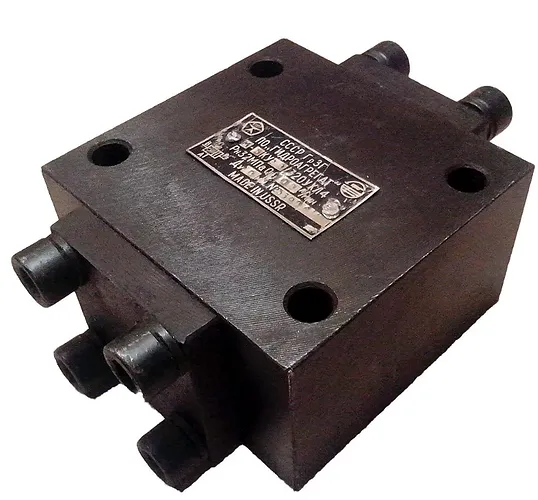

Гидрозамок односторонний М-4КУ 32/320

Гидрозамок односторонний М-4КУ 32/320 — это высоконадёжный управляемый обратный клапан, предназначенный для блокировки несанкционированного обратного потока рабочей жидкости в гидравлических системах. Он обеспечивает безопасную фиксацию исполнительных механизмов под нагрузкой и предотвращает опасные ситуации, связанные с просадками давления или утечками в распределителе. Устройство характеризуется высокой герметичностью, долговечностью и совместимостью с широким спектром промышленного гидрооборудования.

Описание и назначение

Гидрозамок односторонний М-4КУ 32/320 — специализированный гидравлический узел, играющий роль предохранительного и управляющего элемента. Его основная функция — жёсткая блокировка гидравлической линии, ведущей к исполнительному механизму (гидроцилиндру, гидромотору), предотвращая его самопроизвольное движение под действием веса груза или внешних сил. Это критически важно для безопасности на грузоподъёмных механизмах, станках с вертикальными перемещениями и других системах, где требуется надёжная фиксация.

Данный гидрозамок по принципу действия является управляемым обратным клапаном. В отличие от простого обратного клапана, который открывается под давлением потока в одном направлении, гидрозамок односторонний М-4КУ 32/320 открывается для обратного потока только при подаче управляющего гидравлического сигнала. Это позволяет осуществлять контролируемое опускание груза или возврат механизма в исходное положение. Такая конструкция делает его незаменимым в системах с номинальным давлением 32 МПа и расходом до 250 литров в минуту.

Ключевыми особенностями модели М-4КУ 32/320 являются наличие встроенного дренажного канала в управляющем узле и стыковое присоединение с условным проходом 32 мм. Применение гидрозамка данного типа эффективно решает проблему утечек в золотниковых распределителях при их нейтральном положении, что продлевает срок службы всей системы и повышает общую надёжность гидропривода. Качественное изготовление и строгий контроль делают этот гидрозамок односторонний М-4КУ 32/320 предпочтительным выбором для ответственных применений.

Вес, габариты, код ТН ВЭД, ГОСТ

Безопасность — на первом месте

Гидрозамок односторонний — это «страховочный трос» вашего гидравлического крана. Пока он на месте, груз не упадёт, цилиндр не сложится, и вы можете спать спокойно, зная, что гидрозамок односторонний М-4КУ 32/320 надёжно держит ваш проект, даже если давление в системе вдруг решит сделать перерыв.

Технические характеристики

Принцип работы

Принцип работы гидрозамка одностороннего М-4КУ 32/320 основан на действии управляемого обратного клапана. В стандартном состоянии запирающий элемент (шарик или конус) под действием пружины и давления со стороны исполнительного механизма плотно прилегает к седлу, полностью перекрывая обратный поток жидкости. Таким образом, исполнительный механизм надёжно фиксируется в заданном положении.

Для открытия гидрозамка и обеспечения потока жидкости в обратном направлении необходимо подать давление на управляющий поршень (пилот). Этот управляющий сигнал поступает от гидрораспределителя при переводе его в положение «спуск». Под действием управляющего давления поршень преодолевает усилие пружины и отжимает запирающий элемент от седла, открывая проход для обратного потока. Это позволяет контролируемо опускать груз или возвращать механизм в исходное положение.

В модели М-4КУ 32/320 предусмотрен дренажный канал, объединяющий полость управления с основной магистралью. Такая конструкция упрощает монтаж и повышает надёжность работы. Эффективность работы гидрозамка напрямую зависит от чистоты рабочей жидкости — наличие абразивных частиц может повредить уплотнения и посадочные поверхности, приведя к утечкам.

Ошибка при монтаже, которая обойдётся дорого

Самая частая ошибка — установка гидрозамка без учёта направления потока. Если перепутать основные порты (от распределителя и к механизму), устройство работать не будет, а система окажется небезопасной. Всегда проверяйте маркировку на корпусе и монтируйте гидрозамок односторонний М-4КУ 32/320 строго по схеме, указанной в технической документации.

Температурный режим и срок службы

Температурный диапазон эксплуатации гидрозамка составляет от –40°C до +80°C. Работа при отрицательных температурах требует использования соответствующих марок гидравлических масел, сохраняющих текучесть. Высокие температуры могут ускорять старение уплотнительных материалов.

Срок службы гидрозамка одностороннего М-4КУ 32/320 напрямую зависит от чистоты рабочей жидкости, соблюдения номинальных параметров давления и температуры, а также от регулярности технического обслуживания. При соблюдении рекомендаций производителя и эксплуатации в штатном режиме устройство служит многие годы. Основными изнашиваемыми элементами являются уплотнения, ресурс которых также зависит от типа и качества используемого масла.

Область применения

Гидрозамки односторонние М-4КУ 32/320 широко применяются в различных отраслях промышленности. В машиностроении и металлообработке они используются в прессах и станках для жёсткой фиксации движущихся частей. В строительстве и горнодобывающей промышленности незаменимы на грузоподъёмных кранах, экскаваторах, буровых установках для безопасного удержания грузов. Автомобильная промышленность применяет их в испытательных стендах и технологических линиях.

В нефтегазовой отрасли данные устройства используются на насосных станциях и буровых агрегатах. В деревообработке и текстильной промышленности гидрозамки обеспечивают безопасность работы автоматических линий. Системы ЖКХ и коммунального хозяйства также используют подобные гидравлические узлы в механизмах управления задвижками и шлюзами. Таким образом, гидрозамок односторонний М-4КУ 32/320 является универсальным компонентом для обеспечения безопасности в любых гидравлических системах с высокими нагрузками.

Современные технологии

Интеграция гидрозамков в концепцию Industry 4.0 открывает новые возможности. Датчики давления и положения на гидрозамке одностороннем М-4КУ 32/320 могут передавать данные в ПЛК (программируемый логический контроллер) для мониторинга состояния в реальном времени. Это позволяет прогнозировать износ уплотнений и планировать сервисное обслуживание до возникновения аварийной ситуации, интегрируя узел в систему предиктивной аналитики и интернета вещей (IoT).

Обслуживание и ремонт

Продлить срок службы гидрозамка помогает своевременное обслуживание. Основное внимание следует уделять состоянию уплотнений и чистоте гидравлической жидкости. Регулярная замена фильтров тонкой очистки в системе значительно увеличивает ресурс устройства.

Наиболее подвержены износу резиновые уплотнительные кольца и манжеты на управляющем поршне. При обнаружении утечек рабочей жидкости или снижении эффективности блокировки необходимо провести разборку, дефектовку и замену изношенных элементов. Качественный ремонт, выполненный с использованием оригинальных запасных частей, полностью восстанавливает работоспособность гидрозамка одностороннего М-4КУ 32/320.

Ремкомплект или ЗИП

В состав стандартного ремонтного комплекта (ЗИП) для гидрозамка одностороннего М-4КУ 32/320 входят быстроизнашиваемые детали: набор уплотнительных колец и манжет (РТИ) для главного и управляющего клапана, пружины запирающего элемента, при необходимости — шарик или конус клапана, а также уплотнительные прокладки для стыковых соединений. Все элементы ремкомплекта изготавливаются из материалов, соответствующих требованиям ГОСТ, и доступны для заказа.

Аналоги устройства

В зависимости от требований к давлению, расходу и типу подключения, могут рассматриваться следующие варианты гидравлических замков:
1. Гидрозамок серии Т-4КУ 32/320 — аналогичный по характеристикам, но с иной конфигурацией управляющих портов.
2. Гидрозамок М-1КУ 32/320 — версия с одним управляющим входом.
3. Гидрозамок DZ10-3-32 — модель импортного производства с сопоставимыми параметрами.
4. Управляемые обратные клапаны с фланцевым присоединением Dy32 — для систем с другими типами интерфейсов.
5. Миниатюрные гидрозамки на меньший условный проход (Dy20), если требования по расходу ниже.

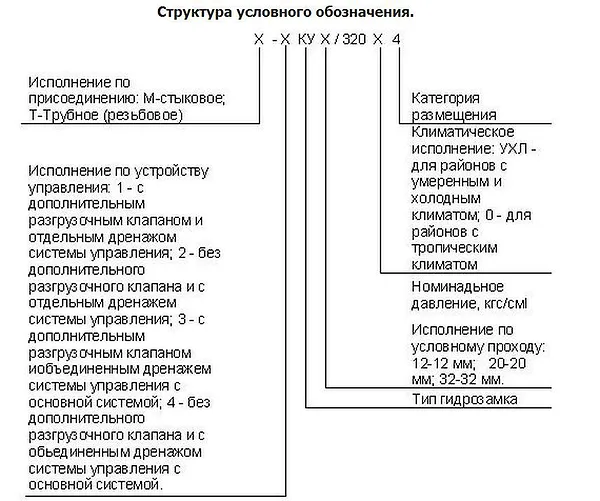

Условное обозначение

Экономические выгоды

Применение надёжного гидрозамка одностороннего М-4КУ 32/320 в гидросистемах машиностроительного или грузоподъёмного оборудования значительно снижает риски незапланированных простоев из-за аварийных ситуаций. Это напрямую ведёт к сокращению затрат на ремонт, исключению простоев дорогостоящего оборудования и защите от убытков, связанных с простоем производства. Инвестиции в качественный гидрозамок быстро окупаются за счёт увеличения общего ресурса системы и повышения безопасности труда.

Изображения

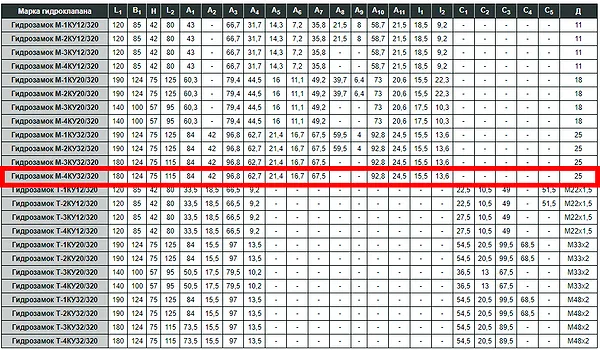

Габаритные и присоединительные размеры

Габаритные размеры гидрозамка М-4КУ 32/320 составляют 180 мм в длину, 124 мм в ширину и 75 мм в высоту. Данные размеры позволяют компактно разместить устройство в составе гидравлического узла. Основное присоединение выполнено по стыковой схеме: на плоских поверхностях корпуса расположены посадочные отверстия под болты М12 (количество и шаг отверстий стандартизированы). Управляющие и дренажные порты также имеют резьбовое или стыковое соединение согласно схеме подключения.

При монтаже важно обеспечить свободный доступ к управляющим линиям для подключения, а также предусмотреть место для возможного демонтажа и обслуживания. Корпус устройства достаточно массивный, что требует надёжного крепления. Для правильной установки гидрозамка одностороннего М-4КУ 32/320 необходимо использовать только штатные крепёжные элементы и соблюдать момент затяжки, указанный в документации.

Примеры заказа

Гидрозамок односторонний М-4КУ 32/320 — стандартная поставка в сборе с комплектом монтажных элементов.

Ремкомплект для гидрозамка М-4КУ 32/320 — набор уплотнений и пружин для проведения сервисного обслуживания.

Запрос на поставку партии гидрозамков односторонних М-4КУ 32/320 для комплектации прессового оборудования.

Адаптация к российским условиям

Гидрозамок односторонний М-4КУ 32/320 полностью адаптирован для работы в условиях России и стран СНГ. Конструкция рассчитана на широкий диапазон температур от –40°C, что соответствует климатическим особенностям большинства регионов. Устройство совместимо с отечественными минеральными маслами, сертифицированными по ГОСТ, и устойчиво к возможным колебаниям характеристик рабочей жидкости. Его надёжность и простота обслуживания делают его оптимальным выбором для промышленных предприятий и объектов ЖКХ на всей территории РФ и СНГ.

Работа в экстремальных условиях

Гидрозамок М-4КУ 32/320 способен функционировать в экстремальных условиях, характерных для северных регионов и предприятий с нестабильной температурной средой. Использование морозостойких уплотнительных материалов и специальных марок стали позволяет ему сохранять работоспособность при температурах до –40°C. Совместимость с распространёнными отечественными рабочими жидкостями по ГОСТ (И-40А, ВМГЗ и др.) гарантирует стабильность работы даже в случае использования доступных масел.

Простота конструкции и модульность узлов позволяют производить диагностику и замену изношенных элементов в условиях ограниченных ресурсов, что особенно ценно для работы в удалённых местностях или на мобильной технике.

Возможность работы на Марсе или Луне

Если бы перед инженерами встала задача спроектировать гидравлику для лунного модуля, гидрозамок односторонний М-4КУ 32/320 мог бы стать одним из кандидатов. Его способность работать в широком температурном диапазоне (лунные ночи холодные, дни — горячие), высокая герметичность для сохранения рабочей жидкости в условиях вакуума и простая, не требующая электроники, механика управления сделали бы его надёжным элементом, способным пережить и марсианскую пыль, и космический холод, сохраняя свою основную функцию — жёсткую фиксацию.

Часто задаваемые вопросы

Как быстро можно получить гидрозамок односторонний М-4КУ 32/320?
Отгрузка товара возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани или Ростове-на-Дону в течение 1-2 рабочих дней после подтверждения заказа. Доставка по России и в страны СНГ осуществляется транспортными компаниями.

С какими типами рабочих жидкостей совместим данный гидрозамок?
Гидрозамок односторонний М-4КУ 32/320 рассчитан на работу с минеральными индустриальными маслами по ГОСТ (например, И-20, И-40, И-ГП, ВМГЗ). Также совместим с рядом синтетических и полусинтетических гидравлических жидкостей при условии их совместимости с материалом уплотнений.

Какой тип подключения используется у модели М-4КУ 32/320?
Данная модель имеет стыковое (плиточное) присоединение с условным проходом 32 мм для магистральных линий. Управляющие порты также имеют стандартизированные подключения, подробности указаны в габаритной схеме.

Осуществляете ли вы поставки в страны СНГ?
Да, мы организуем поставки промышленного гидравлического оборудования, включая гидрозамки односторонние М-4КУ 32/320, во все страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан.

Почему выбирают «Гидромаш»

Выбирая гидрозамок односторонний М-4КУ 32/320 от бренда Гидромаш, вы приобретаете проверенное временем оборудование для ответственных гидравлических систем. Мы гарантируем качество и соответствие всех изделий техническим требованиям, а также предоставляем гарантию 12 месяцев. Чтобы купить данную модель по оптимальной цене или получить консультацию, оформите заказ через сайт или свяжитесь с нашими менеджерами. Мы обеспечиваем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку по всей России и в страны СНГ.
