| Диаметр, Ду | 12 |
| Давление, Мпа | 32 |
| Вес, кг | 2,6 |

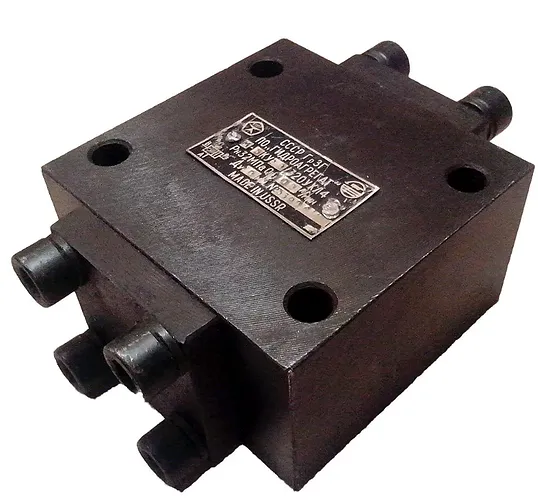

Гидрозамок односторонний М-2КУ 12/320 – это управляемый обратный клапан, предназначенный для предотвращения неконтролируемых перемещений исполнительных механизмов в гидравлических системах высокого давления. Он обеспечивает надежную фиксацию положения гидроцилиндров и других приводов, повышая безопасность и точность работы оборудования.
Односторонний гидрозамок М-2КУ 12/320 представляет собой специализированный гидроаппарат, интегрируемый в линию управления между гидрораспределителем и исполнительным устройством, например, гидроцилиндром. Его ключевая задача – обеспечить «запирание» жидкости в полости цилиндра, когда распределитель находится в нейтральном положении. Это исключает самопроизвольное перемещение штока под действием внешней нагрузки или веса оборудования.
Модель М-2КУ 12/320 выполняет функцию управляемого обратного клапана. По направлению от распределителя к исполнительному механизму жидкость проходит свободно. В обратном направлении поток блокируется, создавая герметичную пробку с практически нулевой утечкой. Для возврата исполнительного механизма в исходное положение требуется подать управляющий гидравлический сигнал на специальный канал, который принудительно открывает клапан.
Отличительной особенностью данного гидрозамка от простых обратных клапанов является наличие системы внешнего управления. Это позволяет точно контролировать момент разблокировки, что критически важно для синхронизации сложных гидравлических систем. В конструкции М-2КУ предусмотрен отдельный дренажный канал для управления, что повышает стабильность работы и упрощает отвод утечек.
Гидрозамок односторонний М-2КУ 12/320 нашел широкое применение в гидравлических системах, где требуется удержание грузов, точное позиционирование или предотвращение аварийных ситуаций из-за внезапной разгерметизации. Его надежность и технические характеристики соответствуют требованиям работы в тяжелых промышленных условиях.
Можно сказать, что гидрозамок односторонний М-2КУ 12/320 – это самый надежный стражник гидравлической линии. Он пропускает жидкость в одну сторону, а в другую – решительно говорит «стоп!» и не двигается, пока не получит специальную команду. Такая преданность делу предотвращает не одну производственную аварию.
| Параметр | Значение для М-2КУ 12/320 |
|---|---|
| Условный проход, мм | 12 (13 мм по отверстию) |
| Номинальное рабочее давление, МПа | 32 |
| Максимальное давление, МПа | 35 |
| Расход рабочей жидкости (номинальный), л/мин | 40 |
| Масса, кг | 2,6 |
| Габаритные размеры (Д×Ш×В), мм | 120×85×42 |
| Тип рабочей среды | Гидравлические масла (ИГП, И-40А и др.), ВГЖ |
| Температурный диапазон рабочей среды, °C | -40 … +80 |
| Тип подключения | Стыковое присоединение (по ГОСТ) |
| Материал корпуса | Конструкционная сталь |
| Материал уплотнений | Морозостойкая резина |
| Степень герметичности | Нулевая утечка в закрытом состоянии |
Принцип действия гидрозамка одностороннего М-2КУ 12/320 основан на управлении тарелкой клапана. В исходном состоянии подпружиненная тарелка плотно прижата к седлу, перекрывая обратный поток жидкости из исполнительного механизма. Для подачи потока к исполнительному механизму давление со стороны распределителя преодолевает силу пружины, отодвигает тарелку, и клапан открывается. Жидкость свободно поступает в цилиндр.
После прекращения подачи давления пружина возвращает тарелку на седло. Даже при наличии высокого давления в полости цилиндра (например, от нагрузки) тарелка остается закрытой, надежно удерживая шток цилиндра от движения. Для снятия нагрузки и возврата механизма в исходное положение необходимо подать давление на управляющий поршень через отдельный канал. Этот управляющий поршень воздействует на шток, связанный с тарелкой клапана, принудительно открывая его и позволяя жидкости слиться обратно в бак.
Отдельный дренажный канал в модели М-2КУ обеспечивает отвод утечек из управляющей полости, что предотвращает накопление давления и непроизвольное срабатывание. Корректная работа гидрозамка одностороннего М-2КУ 12/320 напрямую зависит от чистоты рабочей жидкости, так как любые загрязнения могут препятствовать плотной посадке тарелки или подвижности управляющего поршня.
Типичная ошибка монтажников – перепутать управляющий и рабочий каналы подключения гидрозамка. В результате устройство либо не открывается при команде на возврат, либо постоянно находится в открытом состоянии, теряя свою запирающую функцию. Перед пуском системы всегда сверяйте схему подключения.
Гидрозамок М-2КУ 12/320 рассчитан на эксплуатацию в широком диапазоне температур рабочей среды: от -40°C до +80°C. При работе на морозостойких уплотнениях и с соответствующими жидкостями он сохраняет герметичность и работоспособность даже в условиях с пониженными температурами. При высоких температурах важно следить за параметрами вязкости жидкости.
Срок службы гидрозамка одностороннего М-2КУ 12/320 напрямую зависит от качества рабочей среды и соблюдения условий эксплуатации. При использовании чистого масла и своевременной замене фильтров ресурс до первого капитального ремонта может превышать 10 000 часов. Основными факторами, сокращающими ресурс, являются абразивный износ тарелки и седла из-за загрязнений, а также старение уплотнительных материалов.
Гидрозамок односторонний М-2КУ 12/320 широко используется в различных отраслях промышленности. В машиностроении и металлообработке он устанавливается в гидроприводах сверлильных, фрезерных, шлифовальных станков для точного удержания позиции столов и шпинделей. В автомобильной промышленности применяется на испытательных стендах и прессовом оборудовании.
В горнодобывающей и нефтегазовой отрасли гидрозамок обеспечивает безопасное удержание грузов на манипуляторах и предотвращает опускание стрел подъемной техники. В строительстве используется в системах управления экскаваторами, манипуляторами, опалубкой. Для нужд ЖКХ этот гидравлический замок может быть частью систем управления коммунальной техникой. Также он востребован в деревообработке и текстильной промышленности на оборудовании с гидравлическим приводом.
Интеграция гидрозамка М-2КУ 12/320 в системы Industry 4.0 позволяет осуществлять удаленный мониторинг его состояния. Датчики давления на входе и выходе, подключенные к ПЛК, могут фиксировать изменения перепада давления, свидетельствующие об износе. В связке с коботами технология обеспечивает безопасную остановку манипулятора в заданной позиции с выдачей сигнала о состоянии гидрозамка в общую систему IoT.
Для продления срока службы гидрозамка одностороннего М-2КУ 12/320 необходимо соблюдать регламент обслуживания гидравлической системы в целом. Это включает регулярный контроль чистоты рабочей жидкости, замену фильтров тонкой очистки и визуальный осмотр устройства на предмет внешних утечек.
Наиболее подвержены износу тарелка клапана и её седел, а также уплотнительные кольца штока управляющего поршня и статические уплотнения. При снижении герметичности или появлении подтеканий в первую очередь необходимо проверить и заменить эти элементы. Обслуживание следует проводить, используя оригинальные ремонтные комплекты.
Для ремонта гидрозамка одностороннего М-2КУ 12/320 доступен ремонтный комплект, включающий все быстровынимаемые и быстроизнашиваемые детали. В стандартный ремкомплект обычно входят: тарелка клапана, пружина, уплотнительные кольца (на штоке управляющего поршня, статические уплотнения), уплотнительные манжеты и, при необходимости, седло клапана. Также в комплекте могут быть крепежные элементы и прокладки под фланцы. Заказать оригинальный ЗИП можно у менеджеров компании.
К аналогам одностороннего гидрозамка М-2КУ 12/320 можно отнести следующие типы исполнений управляемых обратных клапанов:
1. Гидрозамок М-3КУ 12/320 – аналогичные параметры, иное исполнение управляющего канала.
2. Гидрозамок М-4КУ 12/320 – схожие характеристики с иной схемой монтажа.
3. Гидрозамок Т-2КУ 12/320 – стыковое присоединение, альтернативный ряд.
4. Управляемый обратный клапан с условным проходом 10 мм и давлением 32 МПа.
5. Управляемый обратный клапан с фланцевым креплением для прохода 12 мм.

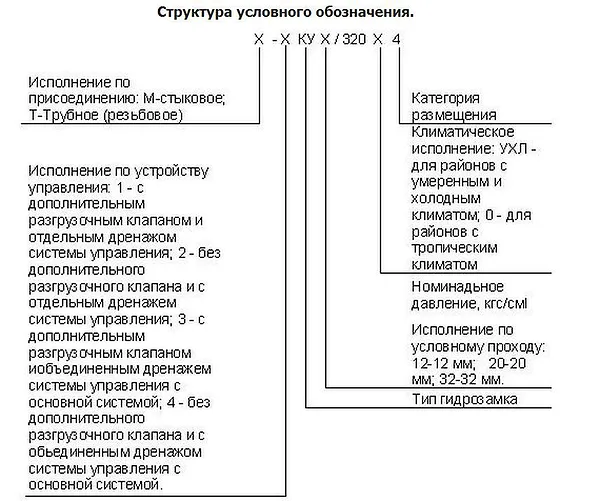

| Элемент кода | Значение и расшифровка |
|---|---|
| М | Гидрозамок (тип – управляемый обратный) |
| 2 | Конструктивное исполнение (одностороннего действия) |
| К | С управлением по открытию |
| У | С унифицированным подключением |
| 12 | Условный проход (номинальный диаметр), мм |
| 320 | Номинальное давление, кгс/см² (≈32 МПа) |
Использование гидрозамка одностороннего М-2КУ 12/320 напрямую снижает простои оборудования, предотвращая аварийные ситуации и самопроизвольные перемещения. Это минимизирует риск порчи продукции и технологической оснастки. Надежная фиксация снижает энергопотребление, так как система не требует постоянной подачи давления для удержания позиции. В совокупности это ведет к росту общего ресурса гидросистемы, снижению затрат на ремонт и повышению ROI.
 |  |

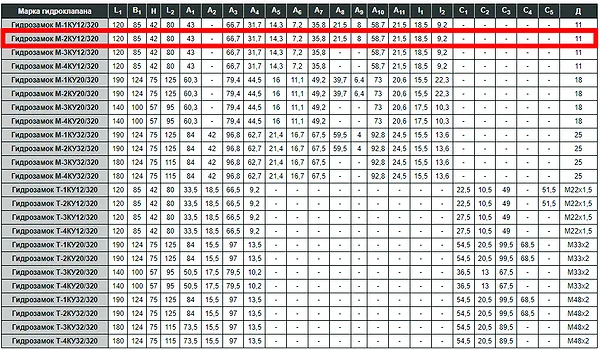

Габаритные размеры гидрозамка одностороннего М-2КУ 12/320 составляют 120 мм в длину, 85 мм в ширину и 42 мм в высоту. Тип присоединения – стыковой, что подразумевает установку между фланцами трубопроводов или гидроаппаратов. Посадочное отверстие имеет диаметр 13 мм, соответствующий условному проходу Ду 12. Такая компактная конструкция облегчает монтаж гидрозамка даже в условиях ограниченного пространства гидросистемы стационарных станков или мобильной техники.
Модель гидрозамок односторонний М-2КУ 12/320 – базовая комплектация управляемого обратного клапана для номинального давления 32 МПа.
Модель гидрозамок односторонний М-2КУ 12/320 с ремкомплектом – включает основной аппарат и комплект уплотнений для техобслуживания.
Модель гидрозамок односторонний М-2КУ 12/320 в пакете поставки под монтажный ключ – поставка включает крепежные элементы и прокладки.
Гидрозамок односторонний М-2КУ 12/320 полностью адаптирован к российским условиям эксплуатации. Он рассчитан на работу в широком температурном диапазоне от -40°C до +80°C, что критически важно для большинства регионов России и стран СНГ. Устройство совместимо с отечественными гидравлическими маслами, соответствующими ГОСТ 17479.3-85 (ИГП, И-40А, И-30А). Его конструкция, проверенная временем, готова к работе в условиях нестабильных нагрузок и типичных для промышленности РФ требований по надежности.
Гидрозамок М-2КУ 12/320 способен сохранять работоспособность при температурах окружающей среды до -40°C благодаря использованию морозостойких уплотнительных материалов. При этом он сохраняет герметичность и функциональность. Устройство совместимо с отечественными рабочими жидкостями, включая водно-гликолевые смеси по ГОСТ. Конструкция гидрозамка позволяет производить его диагностику и замену быстроизнашиваемых деталей в полевых условиях, что минимизирует время простоя техники.
Если предположить, что на Марсе или Луне потребуется создать гидравлическую систему с фиксацией положения механизмов, гидрозамок односторонний М-2КУ 12/320 мог бы стать одним из кандидатов. Герметичность его запирающего элемента близка к абсолютной, что минимизировало бы потери рабочей жидкости в условиях низкого атмосферного давления. При условии использования специальных морозостойких жидкостей для лунной ночи и его адаптации к вакууму, теоретически, он мог бы выполнять свою функцию даже в космических миссиях.
В каком направлении устанавливается гидрозамок односторонний?
Монтаж гидрозамка одностороннего М-2КУ 12/320 должен производиться строго в соответствии со стрелкой, нанесенной на корпус. Стрелка указывает направление свободного прохода потока от распределителя к исполнительному механизму.
Какое максимальное давление выдерживает гидрозамок М-2КУ 12/320?
Максимальное рабочее давление для данной модели составляет 35 МПа (350 бар). Номинальное давление – 32 МПа.
Возможна ли быстрая поставка гидрозамков?
Да, мы обеспечиваем возможность быстрой отгрузки гидрозамка одностороннего М-2КУ 12/320 со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка возможна по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Входит ли ремкомплект в стандартную поставку?
Ремкомплект уплотнений не входит в стандартную поставку и заказывается отдельно. Однако мы предлагаем готовые комплекты поставки, включающие основной аппарат и набор для обслуживания.
Выбирая гидрозамок односторонний М-2КУ 12/320 производства Гидромаш, вы получаете надежное оборудование, проверенное временем на множестве промышленных объектов. Мы предлагаем купить оригинальное устройство с гарантией производителя 12 месяцев. Вы можете быстро заказать гидрозамок с возможностью отгрузки со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани. Мы обеспечиваем оперативную доставку по всей России и в страны СНГ. Цена на гидравлический замок остается конкурентной при неизменно высоком качестве.
