| Давление, Мпа | 0,63 |

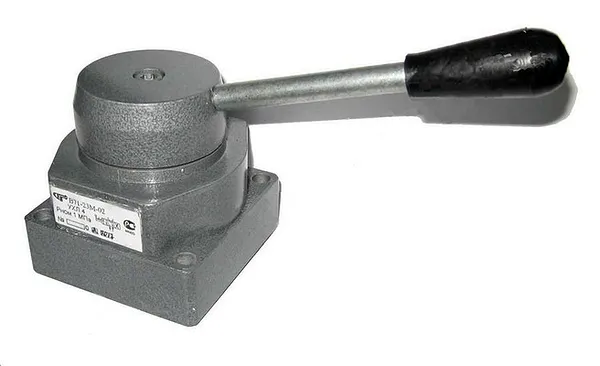

Пневмораспределитель крановый В71-23М-02 — это ручной четырехлинейный кран для переключения потоков сжатого воздуха в пневматических системах. Устройство предназначено для мануального управления пневмоцилиндрами и другими исполнительными механизмами. Модель отличается простой и надёжной конструкцией, обеспечивающей долгий срок службы.
Пневмораспределитель крановый В71-23М-02 представляет собой золотниковый кран с ручным управлением, рассчитанный на работу в пневмосистемах с давлением до 1,0 МПа. Основная задача устройства — направлять поток сжатого воздуха от источника к потребителю, переключая его между разными линиями. Конструктивно пневмораспределитель крановый В71-23М-02 выполнен в виде компактного блока с четырьмя присоединительными портами и рукояткой, которая позволяет оператору вручную изменять конфигурацию соединений.
Данная модель относится к серии В71, которая характеризуется тем, что в средней позиции золотника полости потребителя сообщаются с атмосферой, что обеспечивает сброс давления и безопасность при остановке. Это отличает пневмораспределитель крановый В71-23М-02 от моделей серии В72, где в средней позиции все линии перекрыты. Выбор конкретного исполнения зависит от требований технологического процесса.
Пневмораспределитель крановый В71-23М-02 рассчитан на условный проход 10 мм и имеет пропускную способность 1,6 м³/ч. Присоединительная резьба — G3/8", расположение — нижнее. Устройство предназначено для эксплуатации в условиях умеренного и холодного климата (исполнение УХЛ4), что позволяет использовать его в большинстве регионов России и СНГ.
Пневмораспределитель крановый В71-23М-02 можно сравнить с дирижёром оркестра: он не производит звуков, но от его точных движений зависит, какой инструмент (исполнительный механизм) вступит в нужный момент. И как дирижёр полагается на партитуру, так и этот распределитель полагается на вашу руку — простой поворот рукоятки, и воздух направляется туда, куда нужно.
| Параметр | Значение для В71-23М-02 |
|---|---|
| Условный проход, мм | 10 |
| Номинальное давление, МПа | 1,0 |
| Пропускная способность, Kv, м³/ч | 1,6 |
| Усилие переключения при номинальном давлении, Н, не более | 39,2 |
| Утечки воздуха из-под золотника, см³/мин, не более | 500 |
| Число линий | 4 |
| Число позиций золотника | 3 |
| Ресурс (полный 90%-ный), циклов, не менее | 4 000 000 |
| Масса, кг | 0,9 |
| Присоединительная резьба | G3/8" (нижнее расположение) |
| Габаритные размеры (ШхГхВ), мм | 70×71×107 |
| Материал корпуса | Алюминиевый сплав |
| Материал уплотнений | Морозостойкая резина |
| Климатическое исполнение | УХЛ4 |
Пневмораспределитель крановый В71-23М-02 работает по принципу золотникового переключения. Внутри корпуса находится золотник, который перемещается рукояткой. В зависимости от позиции золотника, каналы в корпусе соединяются по-разному, направляя поток воздуха от входа к одному из выходов или сбрасывая давление в атмосферу.
В данной модели три позиции: две рабочие и одна нейтральная. В нейтральной позиции (среднее положение рукоятки) полости потребителя соединены с атмосферой, что позволяет сбросить давление и остановить исполнительный механизм. При повороте рукоятки влево или вправо золотник соединяет напорную линию с одной из рабочих линий, а другую рабочую линию — с атмосферой.
Рабочее давление и расход воздуха влияют на усилие переключения и скорости срабатывания. При нормальных условиях усилие не превышает 39,2 Н, что позволяет управлять распределителем вручную без дополнительных устройств.
Типичная ошибка при монтаже пневмораспределителя кранового В71-23М-02 — излишнее затягивание резьбовых соединений. Это может привести к деформации корпуса или срыву резьбы, а герметичность не улучшится. Достаточно затянуть соединение с умеренным усилием, используя уплотнительную нить или фум-ленту. Также важно обеспечить чистоту подключаемых линий: попадание стружки или грязи может повредить золотник и уплотнения.
Пневмораспределитель крановый В71-23М-02 рассчитан на работу в диапазоне температур от -40°C до +40°C, что соответствует климатическому исполнению УХЛ4. При эксплуатации в условиях низких температур важно использовать сжатый воздух, осушенный и очищенный от влаги, чтобы избежать обледенения.
Срок службы устройства напрямую зависит от качества рабочей среды и условий эксплуатации. При использовании чистого воздуха и соблюдении номинального давления ресурс составляет не менее 4 миллионов циклов переключения. Это означает многолетнюю работу даже при интенсивном использовании.
Пневмораспределитель крановый В71-23М-02 находит применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, горнодобывающей промышленности, нефтегазовой отрасли, металлообработке, деревообработке, химической промышленности, текстильной промышленности, строительстве и ЖКХ. В этих отраслях устройство используется для ручного управления пневмоцилиндрами, заслонками, клапанами, а также в составе испытательных стендов и учебных комплексов.
Например, в машиностроении пневмораспределитель крановый В71-23М-02 может управлять зажимными устройствами, в деревообработке — подачей воздуха к пневмоинструменту, а в ЖКХ — регулировкой задвижек на трубопроводах. Универсальность и надежность делают его востребованным в самых разных системах.
Пневмораспределитель крановый В71-23М-02, будучи ручным устройством, может быть интегрирован в автоматизированные системы, если установить на него электромеханический привод. Это позволяет управлять им дистанционно через ПЛК и включать в контуры Industry 4.0. Кроме того, с помощью датчиков положения можно отслеживать состояние распределителя и передавать данные в системы мониторинга для предиктивной диагностики.
Обслуживание пневмораспределителя кранового В71-23М-02 заключается в периодической проверке герметичности соединений и состояния уплотнений. Рекомендуется проводить осмотр каждые 6 месяцев или после 500 000 циклов работы.
Быстрее всего изнашиваются уплотнительные кольца золотника, так как они находятся в постоянном движении. При появлении утечек воздуха или затрудненном переключении необходимо заменить уплотнения. Также следует проверять чистоту каналов и отсутствие механических повреждений корпуса.
Для пневмораспределителя кранового В71-23М-02 доступен ремонтный комплект, который включает быстровынимаемые и быстроизнашиваемые детали: уплотнительные кольца золотника, уплотнения портов, пружины, стопорные кольца и крепеж. Заказать оригинальный ЗИП можно у поставщика, что позволит быстро восстановить работоспособность устройства без замены всего узла.
Аналогичные по функционалу пневмораспределители крановые включают:
1. Модель с условным проходом 10 мм, боковым присоединением, 4/3 линии, средняя позиция — полости потребителя сообщены с атмосферой.
2. Модель с условным проходом 16 мм, нижним присоединением, 4/3 линии, средняя позиция — все линии перекрыты.
3. Модель с условным проходом 10 мм, нижним присоединением, 4/2 линии (без нейтральной позиции).
4. Модель с условным проходом 16 мм, боковым присоединением, 4/3 линии, средняя позиция — полости потребителя сообщены с атмосферой.
5. Модель с условным проходом 10 мм, нижним присоединением, 5/3 линии (с дополнительным портом).
| Элемент кода | Значение |
|---|---|
| В71 | Серия распределителей, средняя позиция — полости потребителя сообщены с атмосферой |
| 23 | Типоразмер: условный проход 10 мм, присоединительная резьба G3/8" |
| М | Ручное управление |
| 02 | Исполнение: нижнее присоединение |
| УХЛ4 | Климатическое исполнение: умеренный и холодный климат, категория размещения 4 |
Использование пневмораспределителя кранового В71-23М-02 позволяет снизить простои оборудования благодаря высокой надежности и простому обслуживанию. Экономия энергии достигается за счет минимальных потерь давления (утечки не более 500 см³/мин). Большой ресурс (4 млн циклов) увеличивает срок службы системы и улучшает окупаемость инвестиций. В итоге, применение этого распределителя ведет к росту эффективности и уменьшению затрат на ремонт.

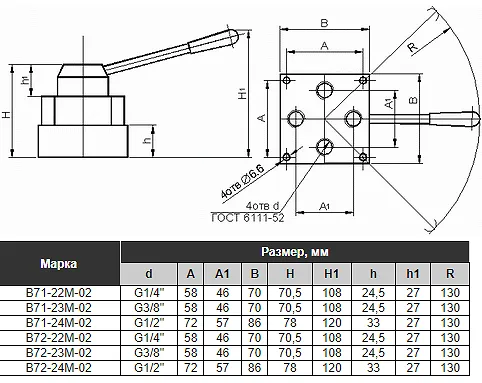

Габаритные размеры пневмораспределителя кранового В71-23М-02 составляют 70 мм в ширину, 71 мм в глубину и 107 мм в высоту. Присоединение осуществляется через четыре резьбовых порта с внутренней резьбой G3/8", расположенных с нижней стороны корпуса. Это позволяет компактно разместить устройство в пневмосистеме, даже в условиях ограниченного пространства.
При монтаже важно обеспечить свободный доступ к рукоятке для переключения и оставить место для подключения трубопроводов. Рекомендуется использовать гибкие шланги или трубки, чтобы не создавать механических напряжений на корпус.
Модель пневмораспределитель крановый В71-23М-02 УХЛ4 — распределитель с нижним присоединением, 4 линии, 3 позиции, для умеренного и холодного климата.
Модель пневмораспределитель крановый В71-23М-02 с дополнительным комплектом уплотнений — заказ с запасными уплотнительными кольцами для быстрого ремонта.
Пневмораспределитель крановый В71-23М-02 адаптирован для работы в российских условиях: широкий температурный диапазон от -40°C до +40°C, совместимость с отечественными системами подготовки воздуха, устойчивость к нестабильному качеству сжатого воздуха (при наличии фильтров). Устройство готово к эксплуатации на объектах ЖКХ и в промышленности по всей территории России и стран СНГ.
Пневмораспределитель крановый В71-23М-02 способен работать при температурах до -40°C, что позволяет использовать его в неотапливаемых помещениях и на открытом воздухе в зимнее время. Совместимость с отечественными рабочими жидкостями (сжатый воздух по ГОСТ) обеспечивает стабильную работу даже при наличии влаги и масла в системе.
Ремонт и диагностика могут проводиться в полевых условиях, так как конструкция разборная и не требует специального инструмента. Для замены уплотнений достаточно снять рукоятку и вынуть золотник.
Теоретически пневмораспределитель крановый В71-23М-02 мог бы работать на Марсе или Луне, но только внутри герметичных помещений с земной атмосферой. На Марсе среднее давление составляет около 0,6 кПа, что намного ниже номинального давления распределителя (1,0 МПа), а на Луне вакуум. Однако надежная конструкция и герметичность устройства позволяют предположить, что в условиях искусственной среды он бы справился с управлением пневматическими системами лунной базы.
Какой срок доставки пневмораспределителя кранового В71-23М-02 в Москву?
Доставка в Москву осуществляется в течение 1-3 дней после заказа. Возможна отгрузка со склада в Москве.
Какая гарантия на пневмораспределитель крановый В71-23М-02?
Гарантия составляет 12 месяцев с момента поставки при соблюдении условий эксплуатации.
Можно ли использовать пневмораспределитель крановый В71-23М-02 с неочищенным воздухом?
Нет, рекомендуется использовать очищенный и осушенный воздух, чтобы избежать износа и обледенения.
Осуществляете ли вы доставку в страны СНГ?
Да, мы доставляем пневмораспределитель крановый В71-23М-02 по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Выбирая пневмораспределитель крановый В71-23М-02, вы получаете оригинальное оборудование от производителя Гидромаш с гарантией 12 месяцев. У нас вы можете купить пневмораспределитель крановый В71-23М-02 по конкурентной цене с возможностью быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы обеспечиваем быструю доставку по России и странам СНГ. Чтобы заказать пневмораспределитель крановый В71-23М-02, оставьте заявку на сайте или позвоните менеджерам.
