В72-24М-01 - Пневмораспределитель крановый В72-24М-01 УХЛ4

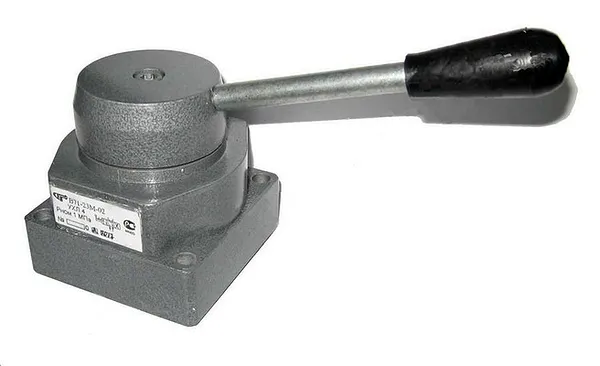

Пневмораспределитель крановый В72-24М-01 УХЛ4 — надежный четырехлинейный трехпозиционный аппарат ручного управления для сжатого воздуха, предназначенный для точного изменения направления потоков в промышленных пневмосистемах. Устройство обеспечивает герметичность, долгий срок службы и готово к работе в широком диапазоне промышленных применений.

Описание и назначение

Пневмораспределитель крановый В72-24М-01 УХЛ4 представляет собой ключевой элемент управления в пневматических контурах станков, робототехнических комплексов и технологического оборудования. Его основная задача — коммутация потоков сжатого воздуха, что позволяет дистанционно или вручную управлять работой пневмоцилиндров, поворотных механизмов, зажимных устройств и других исполнительных органов.

Отличительной особенностью именно модели В72-24М-01 УХЛ4 является схема "все линии перекрыты" в нейтральной (средней) позиции. Это означает, что при нахождении рукоятки в среднем положении все каналы распределителя — напорный, рабочие полости потребителя и сливной — надежно изолированы друг от друга. Такая конструкция обеспечивает безопасную остановку оборудования под нагрузкой и предотвращает произвольные движения.

Ключевые технические особенности данного пневмораспределителя заключаются в номинальном рабочем давлении 1 МПа (10 кгс/см²), условном проходе 16 мм и присоединительной резьбе G1/2". Это делает его оптимальным решением для систем средней производительности, требующих надежности и простоты эксплуатации. Учитывая высокий спрос на качественное пневмооборудование, купить пневмораспределитель крановый В72-24М-01 УХЛ4 можно с гарантией и быстрой отгрузкой со склада.

Вес, габариты, код ТН ВЭД, ГОСТ

Почему он похож на кран в квартире, только умнее?

Представьте себе обычный водопроводный кран, который может не просто открывать и закрывать воду, но и перенаправлять её между тремя разными трубами одной лишь ручкой. Именно так работает пневмораспределитель крановый В72-24М-01 УХЛ4, только вместо воды — сжатый воздух, а вместо сантехники — сложные промышленные станки. Его надежность вызывает уважение даже у самого упрямого слесаря.

Технические характеристики

Принцип работы

Принцип действия пневмораспределителя кранового В72-24М-01 УХЛ4 основан на золотниковом механизме. Вращение рукоятки приводит к осевому смещению золотника внутри прецизионного корпуса. В зависимости от позиции золотника каналы, соединяющие вход давления (P), рабочие выходы (A, B) и слив (R), открываются или перекрываются по определённой схеме.

Для данной модели схема такова: в одном крайнем положении поток направляется от P к A, а от B к R. В другом крайнем — от P к B, а от A к R. В центральной, нейтральной позиции, все четыре канала (P, A, B, R) изолированы друг от друга. Это позволяет надёжно удерживать нагрузку на исполнительном механизме без подачи давления. Расход воздуха через устройство напрямую зависит от перепада давления и состояния уплотнений золотника.

Именно качество обработки сопрягаемых поверхностей золотника и корпуса определяет герметичность и ресурс устройства. При эксплуатации крайне важно следить за чистотой и смазыванием подаваемого воздуха, так как абразивные частицы являются основной причиной преждевременного износа. Грамотный подбор и монтаж именно такого пневмораспределителя кранового — залог стабильной работы всей пневмосистемы.

Самая частая оплошность монтажника

Пытаясь затянуть присоединительные фитинги «от души», монтажник может повредить корпус пневмораспределителя кранового В72-24М-01 УХЛ4 или сорвать резьбу. Помните: для герметичности достаточно усилия, предусмотренного для резьбы G1/2". Чрезмерная затяжка ведёт к механическим напряжениям, перекосу и утечкам. Используйте динамометрический ключ или ощущайте момент затяжки по опыту.

Температурный режим и срок службы

Климатическое исполнение УХЛ4 предполагает эксплуатацию пневмораспределителя кранового В72-24М-01 УХЛ4 в помещениях с искусственно регулируемыми условиями. Хотя точный рабочий температурный диапазон для УХЛ4 обычно составляет от +1°С до +40°С, само устройство, при условии подачи чистого и смазанного воздуха, способно безотказно работать и при более низких температурах, характерных для неотапливаемых цехов.

Срок службы напрямую зависит от качества рабочей среды. Подача неочищенного, неосушенного или несмазываемого воздуха резко сокращает ресурс уплотнений и повышает усилие трения золотника, ведущее к износу. При соблюдении требований по чистоте (не грубее 10 класса по ГОСТ 17433-80) и наличию распыленного масла, производитель гарантирует полный ресурс не менее 4 миллионов циклов переключений. Этот показатель делает данную модель привлекательной для циклических операций в автоматизированных линиях.

Область применения

Пневмораспределитель крановый В72-24М-01 УХЛ4 находит применение в самых разных отраслях промышленности. В машиностроении и автомобильной промышленности он управляет зажимными и позиционирующими устройствами на конвейерах и станках с ЧПУ. В металлообработке и деревообработке — отвечает за перемещение инструментальных головок, зажим заготовок, работу пневматических прессов.

В строительстве и горнодобывающей промышленности подобные распределители могут использоваться в системах управления шлюзовыми заслонками или вспомогательными механизмами. В химической и текстильной промышленности, а также в ЖКХ, где требуются надёжные системы автоматики, данные устройства помогают создавать простые и безотказные схемы управления. Нефтегазовая отрасль может применять их во вспомогательном оборудовании, не подверженном взрывоопасным средам. Универсальность и надежность — главные причины, чтобы заказать пневмораспределитель крановый В72-24М-01 для своих проектов.

Современные технологии

Хотя пневмораспределитель крановый В72-24М-01 УХЛ4 является устройством ручного управления, он идеально встраивается в современные концепции Industry 4.0. Он может быть частью учебно-тренировочного и отладочного стенда для коботов (коллаборативных роботов), где оператор вручную задаёт режимы работы. Интеграция в системы IoT возможна через установку датчиков положения рукоятки, передающих данные о состоянии контура на ПЛК или в SCADA-систему для предиктивного анализа и ведения цифрового журнала операций.

Обслуживание и ремонт

Обслуживание устройства минимально и сводится к периодическому контролю внешней чистоты, проверке герметичности соединений и качеству подаваемого воздуха. Для продления срока службы необходимо строго соблюдать требования по чистоте и смазке рабочей среды. Первым признаком необходимости обслуживания является увеличение усилия для переключения рукоятки или появление посторонних шумов (свиста) при работе, свидетельствующих об утечках.

Ремонтопригодность модели высокая. Конструкция предполагает возможность разборки, замены изношенных элементов и последующей сборки. Техническое обслуживание и ремонт рекомендуется проводить силами квалифицированного персонала с использованием оригинальных ремонтных комплектов для обеспечения заводских характеристик.

Ремкомплект или ЗИП

Оригинальный ремонтный комплект (ЗИП) для пневмораспределителя кранового В72-24М-01 УХЛ4 включает в себя быстроизнашиваемые детали, обеспечивающие герметичность и плавность хода: набор уплотнительных колец и манжет (РТИ) для золотника и присоединительных патрубков. Возможна также замена пружин центровки, возвращающих золотник в нейтральное положение, если таковые предусмотрены конструкцией. Заказать оригинальный ЗИП можно одновременно с покупкой распределителя для формирования запаса на весь срок эксплуатации оборудования.

Аналоги устройства

По функциональности и характеристикам пневмораспределитель крановый В72-24М-01 УХЛ4 может быть сопоставлен со следующими типами аппаратов: 1. Четырехлинейный трехпозиционный золотниковый распределитель с ручным управлением и закрытым центром. 2. Распределитель пневматический 4/3 с механическим ручным приводом, тип "все порты закрыты". 3. Ручной кран-распределитель для сжатого воздуха с условным проходом 16 мм и давлением 10 бар. 4. Пневмораспределитель с боковым резьбовым подключением G1/2" для стационарного монтажа. 5. Трехпозиционный переключатель потоков воздуха для управления двусторонними пневмоцилиндрами. Выбор конкретной модели зависит от требований к присоединению, габаритам и типу управления.

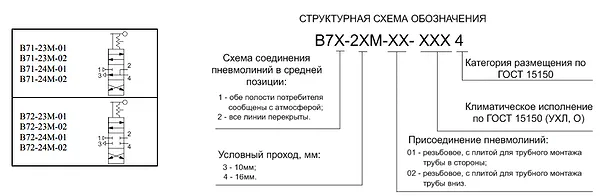

Условное обозначение

Экономические выгоды

Использование надежного пневмораспределителя кранового В72-24М-01 УХЛ4 напрямую влияет на экономику производства. Его высокий ресурс (4 млн циклов) снижает частоту замен, минимизируя затраты на ЗИП и простои оборудования. Герметичность конструкции сводит к минимуму утечки сжатого воздуха — одного из самых дорогих энергоносителей в цеху. В итоге, вложение в качественный распределитель окупается за счет роста общей надёжности линии и снижения эксплуатационных расходов, обеспечивая высокий ROI.

Изображения

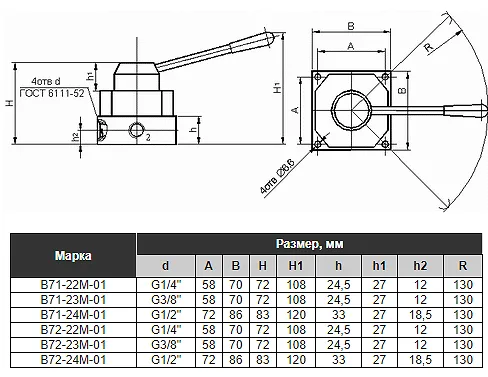

Габаритные и присоединительные размеры

Габаритные размеры устройства составляют 86 мм в длину, 78 мм в ширину и 115 мм в высоту. Компактность позволяет легко интегрировать пневмораспределитель крановый В72-24М-01 УХЛ4 в существующие пневмоблоки или шкафы управления даже при ограниченном пространстве. Присоединение пневмолиний — резьбовое, боковое, с четырьмя портами под резьбу G1/2" по ГОСТ. Монтаж осуществляется напрямую через резьбовые отверстия в корпусе или с использованием переходных фитингов. Для удобства обслуживания рекомендуется оставлять свободное пространство для манипуляций с рукояткой.

Примеры заказа

Модель В72-24М-01 УХЛ4 — пневмораспределитель крановый 4/3, условный проход 16 мм, боковое присоединение G1/2", исполнение УХЛ4.

Модель В72-24М-01 — пневмораспределитель с ручным управлением, схема "все линии перекрыты" в нейтрали, для давления до 10 кгс/см².

Модель В72-24М-01 (комплект) — пневмораспределитель крановый В72-24М-01 УХЛ4 в комплекте с паспортом и упаковкой.

Адаптация к российским условиям

Пневмораспределитель крановый В72-24М-01 УХЛ4 изначально спроектирован с учётом требований отечественной промышленности. Его конструкция предполагает работу с воздухом, очищенным по российскому ГОСТ, и совместима с распространенными в РФ индустриальными маслами для пневмосистем. Климатическое исполнение УХЛ4 адаптирует устройство к условиям большинства регионов России и стран СНГ. Устойчивость к типовым промышленным загрязнениям и возможность ремонта делают его оптимальным выбором для объектов ЖКХ, машиностроительных и обрабатывающих предприятий на территории РФ.

Работа в экстремальных условиях

Хотя штатное исполнение УХЛ4 рекомендовано для отапливаемых помещений, конструктивная прочность и материалы пневмораспределителя кранового В72-24М-01 УХЛ4 допускают его эксплуатацию в более жёстких условиях при соответствующей подготовке. При обеспечении подачи осушенного и подогретого воздуха возможно применение при температурах, приближающихся к -40°C. Ресурс в таких условиях будет снижаться, но устройство сохранит работоспособность.

Ключевой фактор — качество рабочей среды. Совместимость с отечественными смазывающими жидкостями по ГОСТ обеспечивает защиту от износа даже при нестабильном составе воздуха. Простая разборная конструкция позволяет производить диагностику и замену уплотнений даже в полевых условиях, что критически важно для мобильного оборудования и удалённых объектов.

Возможность работы на Марсе или Луне

Теоретически, если снабдить пневмораспределитель крановый В72-24М-01 УХЛ4 специальными космическими уплотнениями и поместить в герметичный кожух, он мог бы выполнять свои функции в марсианской атмосфере или в среде лунной базы. Низкое атмосферное давление Марса потребовало бы пересчёта расходных характеристик, а лунный вакуум — абсолютной герметичности. Но сам золотниковый принцип и запас прочности конструкции, заложенный для земной промышленности, свидетельствуют: для управления потоками газа в экстремальных условиях это — проверенное и надёжное решение.

Часто задаваемые вопросы

Какое давление выдерживает пневмораспределитель В72-24М-01?
Номинальное рабочее давление для пневмораспределителя кранового В72-24М-01 УХЛ4 составляет 1,0 МПа (10 кгс/см²). Превышение этого давления не рекомендуется и может привести к повреждению уплотнений и увеличению усилия переключения.

Какая резьба для подключения?
Данная модель имеет четыре боковых присоединительных порта с трубной цилиндрической резьбой G1/2" в соответствии с ГОСТ 6111-52. Для подключения потребуются соответствующие фитинги или штуцера.

Что означает схема "все линии перекрыты"?
Это означает, что когда рукоятка распределителя находится в нейтральном (среднем) положении, все его каналы — вход давления (P), рабочие выходы (A, B) и слив (R) — герметично перекрыты. Это позволяет удерживать нагрузку на пневмоцилиндре в фиксированном положении.

Как организована доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города?
Мы осуществляем доставку пневмораспределителей по всей территории России, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Доступна возможность отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Сроки и стоимость доставки уточняйте у менеджеров.
