| Диаметр, Ду | 16 |
| Расход | 3,6 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |
Пневмораспределитель крановый В71-24М-02 — пневмораспределитель для управления потоком сжатого воздуха. Ниже — расшифровка обозначения, особенности выбора и монтажа.
Назначение изделия.
Пневмораспределитель направляет сжатый воздух к исполнительному механизму и сбрасывает его в атмосферу. Число линий и позиций закреплено в обозначении модели.
Чтобы подобрать замену или новую позицию, проверьте:
Замена начинается с маркировки: схема, тип управления, присоединение и электрические параметры у нового аппарата должны совпасть со старым. При отсутствии маркировки отправьте фото установки или схему, и мы предложим подходящую позицию.
Монтаж начинают с продувки линии и проверки маркировки портов. Подготовка воздуха (фильтр, при необходимости смазка) продлевает ресурс золотника. Давление в системе не должно превышать допустимое для изделия; после сборки уточняют отсутствие утечек.
Чаще всего ошибаются в нескольких местах: путают число позиций (5/2 вместо 5/3), берут одностороннее управление там, где нужно запоминание положения, не сверяют резьбу с ответной арматурой и забывают про напряжение катушки. Сверьте их с вашей схемой и паспортом заранее.
Пневмораспределители управляют пневмоцилиндрами и другими исполнительными механизмами: зажимами, подачами, толкателями, заслонками, упаковочными и сборочными линиями, прессовым и станочным оборудованием. Точное назначение зависит от схемы машины.
Износ распределителя в основном вызван загрязнённым и влажным воздухом. Перед распределителем используют фильтр-влагоотделитель, а дополнительную смазку используют только если она предусмотрена паспортом изделия. Осматривайте аппарат чаще, если он работает с высокой частотой переключений.
Заказ позиции «Пневмораспределитель крановый В71-24М-02» начинается с сверки схемы, управления, Ду и присоединения. Соседние исполнения: Пневмораспределитель крановый АВ71-22А, Пневмораспределитель крановый В71-22М-01. Для заказа укажите обозначение «Пневмораспределитель крановый В71-24М-02», количество и сведения о системе; наличие, стоимость и сроки поставки подтверждайте при обращении. Если нужного исполнения нет, подберём аналог по тем же параметрам.
Работаем с юридическими лицами по счёту: после согласования заказа отгружаем со склада и доставляем транспортной компанией по России и СНГ. Сроки и условия оплаты подтверждайте при обращении, наличие подтверждаем отдельно.
Сверьте схему, тип управления, Ду, присоединение и напряжение катушки с вашей схемой и паспортом; в сомнении напишите обозначение или фото шильдика.
Подбор аналога выполняем по обозначению, схеме и присоединению; напишите, что стоит на оборудовании.
Пневмораспределители крановые четырехлинейные трехпозиционные с ручным управлением на номинальное давление 1 МПа, предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения и эксплуатируемых в помещениях с искусственно регулируемыми климатическими условиями.
Пневмораспределитель В71-24М-02 - резьба К=1/2", выход вниз
Основные технические данные пневмораспределителей приведены в таблице
Таблица
| Наименование параметра | В71-24М-02 |
| 1. Условный проход, мм | 16 |
| 2. Пропускная способность, Kv, м3/ч, не менее | 3,6 |
| 3 Усилие переключения при номинальном давлении, Н ( кгс ), не более | 39.2 (4) |
| 4, Утечка воздуха из-под золотника при номинальном давлении, см3/мин. не более | 500 |
| 5. Масса, кг, не более | 0,90 |
Примечание: В процессе эксплуатации пневмораспределителей допускается увеличение утечки воздуха из-под золотника не более чем в 2 раза.
Утечка сжатого воздуха из внутренней полости пневмораспределителей при номинальном давлении должна быть не более 50 смЗ/мин. В процессе эксплуатации пневмораспределителей допускается увеличение утечки сжатого воздуха из внутренней полости в более чем в 3 раза.
Заметки по эксплуатации
Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-60, содержащем распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре плюс 50°С с концентрацией из расчета 1...2 капли на 1мЗ воздуха, приведенного к условиям по ГОСТ 12449-60.
Пневмораслределители должны быть работоспособны в любом пространственном положении.
Требования безопасности при эксплуатации должны соответствовать ГОСТ12.3.001-65.

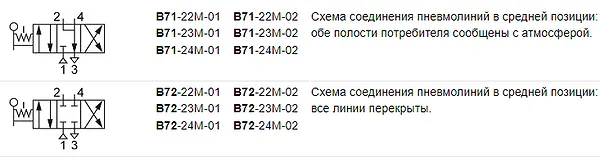

Общий вид и схема соединения пневмолиний
  |
Расшифровка построена по структуре обозначения серии. Если нужного исполнения нет в наличии — подберём аналог по этим же параметрам.
