| Диаметр, Ду | 16 |
| Расход | 3,6 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |
⚙️ Пневмораспределитель В71-24М-01 представляет собой крановый четырехлинейный трехпозиционный механизм с ручным управлением, спроектированный для регулирования потоков сжатого воздуха в пневмоприводах промышленного оборудования. Данное устройство обеспечивает точное переключение воздушных магистралей в системах автоматизации, эксплуатируемых в помещениях с контролируемым микроклиматом.
✅ Ключевая особенность Пневмораспределитель В71-24М-01 – высокая надежность при работе в стационарных условиях. Модель соответствует требованиям ГОСТ 12.3.001-65 по безопасности и предназначена для установки в пневмосистемы с номинальным давлением до 1 МПа.
📏 Масса Пневмораспределитель В71-24М-01 не превышает 0,90 кг, что обеспечивает удобство монтажа и обслуживания. Габаритные размеры соответствуют стандартам для крановых распределителей аналогичного класса. Код ТН ВЭД: 8481800000. Изделие изготавливается в строгом соответствии с техническими условиями и проходит обязательную сертификацию.
«Пневмораспределитель В71-24М-01 – это "дирижер" вашей пневмосистемы, который безупречно синхронизирует работу всех исполнительных механизмов»
| Параметр | Значение |
| Условный проход, мм | 16 |
| Пропускная способность (Kv), м³/ч, не менее | 3,6 |
| Усилие переключения при 1 МПа, Н (кгс), макс. | 39,2 (4) |
| Утечка воздуха из-под золотника, см³/мин, макс. | 500 |
| Масса, кг, не более | 0,90 |
🌡️ Пневмораспределитель В71-24М-01 функционирует за счет ручного поворота золотника, переключающего воздушные линии между тремя позициями. Для корректной работы требуется сжатый воздух, очищенный по 10 классу загрязненности ГОСТ 17433-60, с добавлением масла вязкостью 10–35 мм²/с (1–2 капли на 1 м³ воздуха). Диапазон рабочих температур: от +5°C до +50°C.
🔧 Пневмораспределители В71-24М-01 сохраняют работоспособность в любом пространственном положении, что значительно расширяет сферу применения. Допустимое увеличение утечки воздуха из-под золотника в процессе эксплуатации – не более чем в 2 раза от номинального значения.
⏳ Средний срок службы Пневмораспределитель В71-24М-01 составляет 8 лет при соблюдении регламента технического обслуживания. Гарантийный период – 24 месяца. Критически важно использовать распределитель в помещениях с контролируемой влажностью (не выше 80%) и защищать от механических повреждений во время транспортировки.
🏭 Пневмораспределитель В71-24М-01 активно применяется в: металлорежущих станках, пресс-автоматах, конвейерных линиях упаковочного оборудования, системах пневмотранспорта и роботизированных комплексах. Модель идеально подходит для сборочных линий автомобильной промышленности и пищевого производства, где требуется высокая точность позиционирования.
🔄 Совместимые аналоги Пневмораспределитель В71-24М-01: КП-16-01 (Пневмостройавтоматика), Pneumax R31-16G и Festo M-312E-1/4. При замене учитывайте идентичность присоединительных размеров и рабочего давления. Рекомендуем консультироваться с инженерами ГИДРОМАШ перед подбором заменителя.
🛠️ Для Пневмораспределитель В71-24М-01 доступен фирменный ремкомплект (артикул РК-В71-24М), включающий: уплотнительные кольца (4 шт.), золотник в сборе, направляющие втулки. Быстроизнашивающиеся элементы: манжеты из фторкаучука, тефлоновые кольца, пружины переключения. Регулярная замена данных компонентов каждые 18 месяцев продлевает ресурс устройства на 30%.
| Обозначение | Расшифровка |
|---|---|
| В71 | Серия крановых распределителей |
| 24 | Тип присоединения (резьба G1/2") |
| М | Модернизированная конструкция |
| 01 | Исполнение для средних нагрузок |
  |

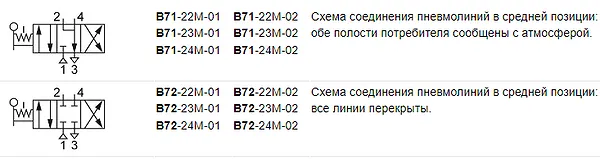

📐 На изображениях представлены габаритные размеры Пневмораспределитель В71-24М-01 и схема подключения пневмолиний. Диаметр присоединительных отверстий – 16 мм, межосевое расстояние патрубков – 42 мм. Для монтажа используйте ключ Torx T25 с моментом затяжки 12–15 Н·м.
🛒 Типичные заказы на Пневмораспределитель В71-24М-01: 4 шт. для модернизации линии литья под давлением (г. Казань), партия 12 шт. для автомобильного завода (г. Екатеринбург), 6 единиц для пищевого оборудования (г. Краснодар). Минимальный заказ – 1 шт., оптовые скидки от 10 единиц.
Какой класс очистки воздуха требуется для Пневмораспределитель В71-24М-01?
Для корректной работы необходим сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433-60. Рекомендуем устанавливать фильтр-регулятор серии ФР-25 перед распределителем.
Можно ли использовать В71-24М-01 при отрицательных температурах?
Эксплуатация при температуре ниже +5°C запрещена. Для холодных цехов предусмотрена модификация В71-24М-01С с уплотнителями из силиконовой резины.
Как часто нужно менять масло в системе с В71-24М-01?
Концентрация масла должна составлять 1–2 капли на 1 м³ воздуха. Замена масла в ресивере – каждые 500 часов работы или при изменении цвета на темно-коричневый.
Совместим ли распределитель с пневмоприводами других производителей?
Да, Пневмораспределитель В71-24М-01 имеет стандартные присоединительные размеры. Совместим с цилиндрами Festo DNC, SMC CQ2 и российскими аналогами.
Как устранить повышенную утечку воздуха из-под золотника?
При утечке сверх 1000 см³/мин замените уплотнительные кольца из ремкомплекта РК-В71-24М. Если проблема сохраняется – проверьте чистоту посадочного места золотника.
Есть ли у В71-24М-01 взрывозащищенное исполнение?
Стандартная модель не предназначена для взрывоопасных зон. Для АЗС и химических производств используйте модификацию В71-24М-Ех с сертификатом Ростехнадзора.
🚚 Пневмораспределитель В71-24М-01 от завода-изготовителя ГИДРОМАШ – это гарантия качества и своевременных поставок. Мы обеспечиваем доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ (Казахстан, Беларусь, Армения) в течение 3–7 рабочих дней. Все изделия проходят 100% тестирование на герметичность, а наша сервисная служба оперативно решает любые вопросы. Закажите Пневмораспределитель В71-24М-01 сегодня и получите бесплатную консультацию инженера!
