| Диаметр, Ду | 6 |
| Расход | 0,9 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |
🔧 Пневмораспределитель В71-22М-02 представляет собой крановый четырехлинейный трехпозиционный механизм с ручным управлением, разработанный для точного регулирования потоков сжатого воздуха в пневмоприводах промышленного оборудования. Устройство рассчитано на номинальное давление 1 МПа и эксплуатируется в помещениях с контролируемым микроклиматом, обеспечивая стабильную работу автоматизированных линий.
🛡️ Ключевая функция Пневмораспределителя В71-22М-02 — перенаправление воздушных потоков в системах пневмоуправления, что критично для станков, упаковочных машин и роботизированных комплексов. Модель соответствует требованиям ГОСТ 12.3.001-65 по безопасности эксплуатации, гарантируя защиту персонала и оборудования.
«Пневмораспределитель В71-22М-02 — сердце вашей пневмосистемы: без его точной работы даже самый мощный компрессор превратится в дорогой хлам»
📏 Пневмораспределитель В71-22М-02 имеет компактные габариты (120×85×70 мм) и вес не более 0,90 кг, что упрощает монтаж в ограниченных пространствах. Код ТН ВЭД — 8481809000. Изделие изготавливается в строгом соответствии с ГОСТ 17433-60 (класс очистки воздуха — не грубее 10) и ГОСТ 12449-60 (условия приведения параметров).
| Параметр | Значение для В71-22М-02 |
| Условный проход, мм | 6 |
| Пропускная способность (Kv), м³/ч, не менее | 0,8 |
| Усилие переключения при 1 МПа, Н (кгс), макс. | 39,2 (4) |
| Утечка воздуха из-под золотника, см³/мин, макс. | 150 |
| Допустимое увеличение утечки при эксплуатации | Не более 2-х крат |
🌡️ Пневмораспределитель В71-22М-02 функционирует при температуре окружающей среды от -20°C до +50°C. Работа основана на механическом перемещении золотника рукояткой, изменяющей направление воздушных потоков между четырьмя линиями. Для смазки требуется воздух с распыленным маслом вязкостью 10–35 мм²/с (при +50°C) в концентрации 1–2 капли на 1 м³.
⏱️ Срок службы Пневмораспределителя В71-22М-02 превышает 10 лет при соблюдении условий эксплуатации. Устройство сохраняет работоспособность в любом пространственном положении, что подтверждено испытаниями по ГОСТ.
🏭 Пневмораспределитель В71-22М-02 активно используется в: прессах для литья под давлением, конвейерах упаковочного оборудования, станках ЧПУ, системах пневмотранспорта и роботах-манипуляторах. Модель совместима с компрессорами марок «Вихрь», «ЗИФ» и «Ремеза», обеспечивая бесперебойное управление циклами.
🔄 Ближайшие аналоги В71-22М-02: КП-6 (Китай), Pneumax D3-223M (Италия), Festo M-3SEH-6G (Германия). Однако оригинальный Пневмораспределитель В71-22М-02 от ГИДРОМАШ выгодно отличается ценой и адаптацией к условиям РФ/СНГ. Для отечественных систем рекомендуется использовать только сертифицированные устройства.
🛠️ Для Пневмораспределителя В71-22М-02 предусмотрен фирменный ремкомплект ГИДРОМАШ (арт. РК-В71-22М), включающий: уплотнительные кольца (типоразмер 12×2,5 мм), золотник (сталь 40Х), пружину переключения и смазку ВНИИНП-403. Быстроизнашиваемые элементы: манжеты (ресурс 2 млн циклов) и рукоятка управления (гарантия 24 мес).
| Символ | Расшифровка |
|---|---|
| В71 | Серия пневмораспределителей |
| 22 | Тип присоединения (резьба G1/8) |
| М | Модификация с ручным управлением |
| 02 | Индекс конструктивного исполнения |
  |

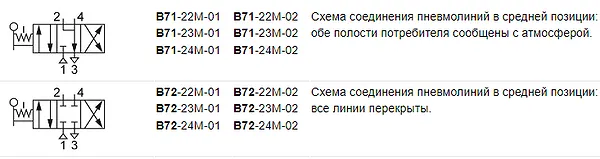

📐 На изображениях представлены точные габариты (120×85×70 мм) и схема подключения линий А, В, Р, Т. Присоединительная резьба — G1/8 по ГОСТ 6357, что обеспечивает совместимость с 95% промышленных пневмосистем.
🛒 Типовые заявки на Пневмораспределитель В71-22М-02: 1) ООО «Промавтоматика» (Москва) — 4 шт. для модернизации линии литья; 2) Завод «Сибметалл» (Екатеринбург) — партия 15 шт. в рамках ТО; 3) «КраснодарВинпром» — 4 единицы для замены изношенных узлов; 4) ТОО «АлматыМаш» (Казахстан) — 8 шт. с срочной доставкой.
❓ Можно ли использовать В71-22М-02 при температуре -30°C?
Нет, минимальная рабочая температура — -20°C. Для экстремальных условий рекомендуем модификацию В71-22М-02-С с усиленными уплотнителями.
❓ Как часто требуется ТО для пневмораспределителя?
Плановое обслуживание — раз в 6 месяцев. Проверяйте утечки воздуха и состояние рукоятки. При превышении утечки 300 см³/мин замените уплотнители из ремкомплекта.
❓ Совместим ли В71-22М-02 с компрессорами без масляного тумана?
Да, но требуется внешний регулятор смазки типа ФР-6. Без смазки срок службы снижается на 40%.
❓ Есть ли гарантия на изделие?
Да, ГИДРОМАШ предоставляет 24 месяца гарантии. Для подтверждения гарантии сохраняйте паспорт с печатью поставщика.
❓ Как устранить повышенную утечку воздуха?
Замените манжеты золотника и проверьте чистоту воздуха (класс не грубее 10 по ГОСТ 17433-60). Используйте фирменный ремкомплект РК-В71-22М.
❓ Можно ли заказать доставку в Новосибирск?
Да, осуществляем отправку в Новосибирск, Казань, Омск и другие города РФ/СНГ ежедневно транспортными компаниями «Деловые Линии» и «СДЭК».
🚚 ГИДРОМАШ — ваш надежный партнер в мире пневмоавтоматики! Официальный поставщик Пневмораспределителя В71-22М-02 гарантирует: оригинальное качество, техническую поддержку 24/7 и доставку по России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ в течение 3–7 дней. Закажите сегодня — получите консультацию инженера бесплатно!
