| Диаметр, Ду | 10 |
| Расход | 1,6 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |

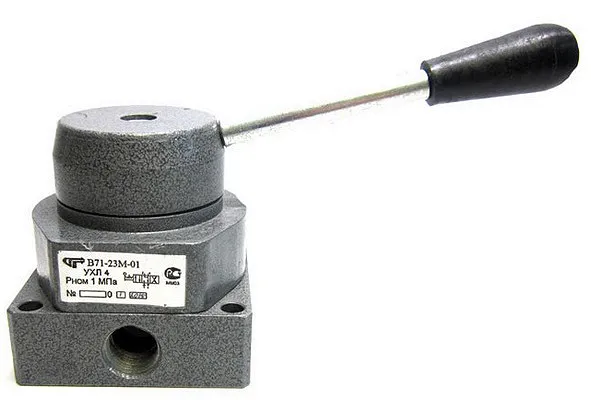

🔧 Пневмораспределитель В71-23М-01 — крановый четырехлинейный трехпозиционный механизм с ручным управлением, разработанный для прецизионного переключения потоков сжатого воздуха в пневмоприводах промышленного оборудования. Устройство эксплуатируется при номинальном давлении 1 МПа в помещениях с контролируемым микроклиматом, обеспечивая стабильную работу автоматизированных линий.
💡 Ключевая особенность пневмораспределителя В71-23М-01 — способность функционировать в любом пространственном положении без потери герметичности. Это делает его незаменимым для сложных монтажных схем, где требуется гибкое позиционирование элементов пневмосистемы.
«Без надежного пневмораспределителя В71-23М-01 даже самый мощный пресс превращается в груду металла» — так отзываются инженеры ГИДРОМАШ о значимости этого компонента.
⚖️ Масса пневмораспределителя В71-23М-01 составляет не более 0,90 кг. Габаритные размеры соответствуют чертежам в технической документации (см. раздел «Габаритные размеры»). Код ТН ВЭД: 8481 20 000 0. Изделие изготавливается в строгом соответствии с ГОСТ 17433-60, ГОСТ 12449-60 и требованиями безопасности по ГОСТ 12.3.001-65.
| Наименование параметра | В71-23М-01 |
| 1. Условный проход, мм | 10 |
| 2. Пропускная способность, Kv, м3/ч, не менее | 1.6 |
| 3. Усилие переключения при номинальном давлении, Н (кгс), не более | 39.2 (4) |
| 4. Утечка воздуха из-под золотника при номинальном давлении, см3/мин, не более | 300 |
| 5. Масса, кг, не более | 0,90 |
🌡️ Пневмораспределитель В71-23М-01 функционирует на сжатом воздухе, очищенном до 10 класса загрязненности (ГОСТ 17433-60), с добавлением распыленного масла вязкостью 10–35 мм²/с при +50°C (1–2 капли на 1 м³ воздуха). Рабочий диапазон температур: от +5°C до +40°C, что соответствует условиям эксплуатации в отапливаемых помещениях. Допустимое увеличение утечки воздуха из-под золотника в процессе эксплуатации — не более чем в 2 раза.
⏳ Срок службы пневмораспределителя В71-23М-01 при соблюдении условий эксплуатации превышает 5 лет. Критерий износа — превышение утечки сжатого воздуха из внутренней полости свыше 150 см³/мин (исходное значение — 50 см³/мин).
🏭 Устройство активно используется в пневмосистемах: станков с ЧПУ, прессов для литья под давлением, конвейерных линий упаковочного оборудования, роботизированных манипуляторов. Пневмораспределитель В71-23М-01 обеспечивает точное дозирование воздушных потоков в системах управления клапанами, заслонками и пневмоцилиндрами на предприятиях машиностроения и металлургии.
🔄 Альтернативные решения: пневмораспределители серии ВК от компании «ПневмоТех», модель 4W-M1H-B от Festo. Однако пневмораспределитель В71-23М-01 от ГИДРОМАШ выгодно отличается полным соответствием отечественным ГОСТ, доступной ценой и поддержкой российских сервисных центров. При подборе аналогов важно учитывать идентичность присоединительных размеров и рабочего давления.
🛠️ Для пневмораспределителя В71-23М-01 предусмотрен фирменный ремкомплект РК-В71, включающий: уплотнительные кольца из маслобензостойкой резины, золотник из нержавеющей стали, возвратные пружины. К быстроизнашиваемым элементам относятся: уплотнения золотника (ресурс ~2 года), распределительные диски (ресурс ~3 года). Регулярная замена этих компонентов продлевает срок службы устройства в 1,5 раза.
| Обозначение | Расшифровка |
|---|---|
| В | Пневмораспределитель |
| 71 | Серия устройства |
| 23 | Типоразмер |
| М | Модификация с ручным управлением |
| 01 | Версия конструкции |
  |
📦 Типовые заявки: 4 шт. пневмораспределителя В71-23М-01 для модернизации пресс-линии завода в Екатеринбурге; 12 шт. для комплектации упаковочного оборудования в Краснодаре; партия 50 шт. для государственного предприятия в Новосибирске. Все заказы комплектуются паспортами качества и сертификатами соответствия ГОСТ.
В: Какова минимальная партия для заказа пневмораспределителя В71-23М-01?
О: Минимальный заказ — 1 шт. Для оптовых заявок от 10 шт. предусмотрена скидка 7%.
В: Совместим ли пневмораспределитель В71-23М-01 с системами других производителей?
О: Да, устройство имеет стандартные присоединительные размеры по ГОСТ 17433-60 и совместимо со всеми магистралями диаметром 10 мм.
В: Требуется ли специальная подготовка для монтажа?
О: Установка выполняется за 15 минут силами штатного персонала. В комплекте — подробная инструкция на русском языке.
В: Как проверить герметичность после установки?
О: Используйте мыльный раствор на стыках. Допустимая утечка — до 300 см³/мин при давлении 1 МПа.
В: Есть ли ограничения по вязкости масла в пневмосистеме?
О: Да, вязкость должна быть 10–35 мм²/с при +50°C. Превышение параметра ведет к заклиниванию золотника.
В: Сколько времени занимает доставка в Сочи?
О: Отгрузка со склада в Москве — в течение 24 часов. Доставка в Сочи транспортной компанией — 3–4 дня.
🚚 Пневмораспределитель В71-23М-01 производится на заводе ГИДРОМАШ, который гарантирует 24-месячную эксплуатационную надежность. Мы осуществляем доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ (Казахстан, Беларусь, Армения) в течение 2–7 рабочих дней. Все изделия проходят 100% контроль герметичности перед отгрузкой. Станьте клиентом ГИДРОМАШ — получите техническую поддержку на весь срок службы оборудования и выгодные условия сотрудничества для постоянных заказчиков!
